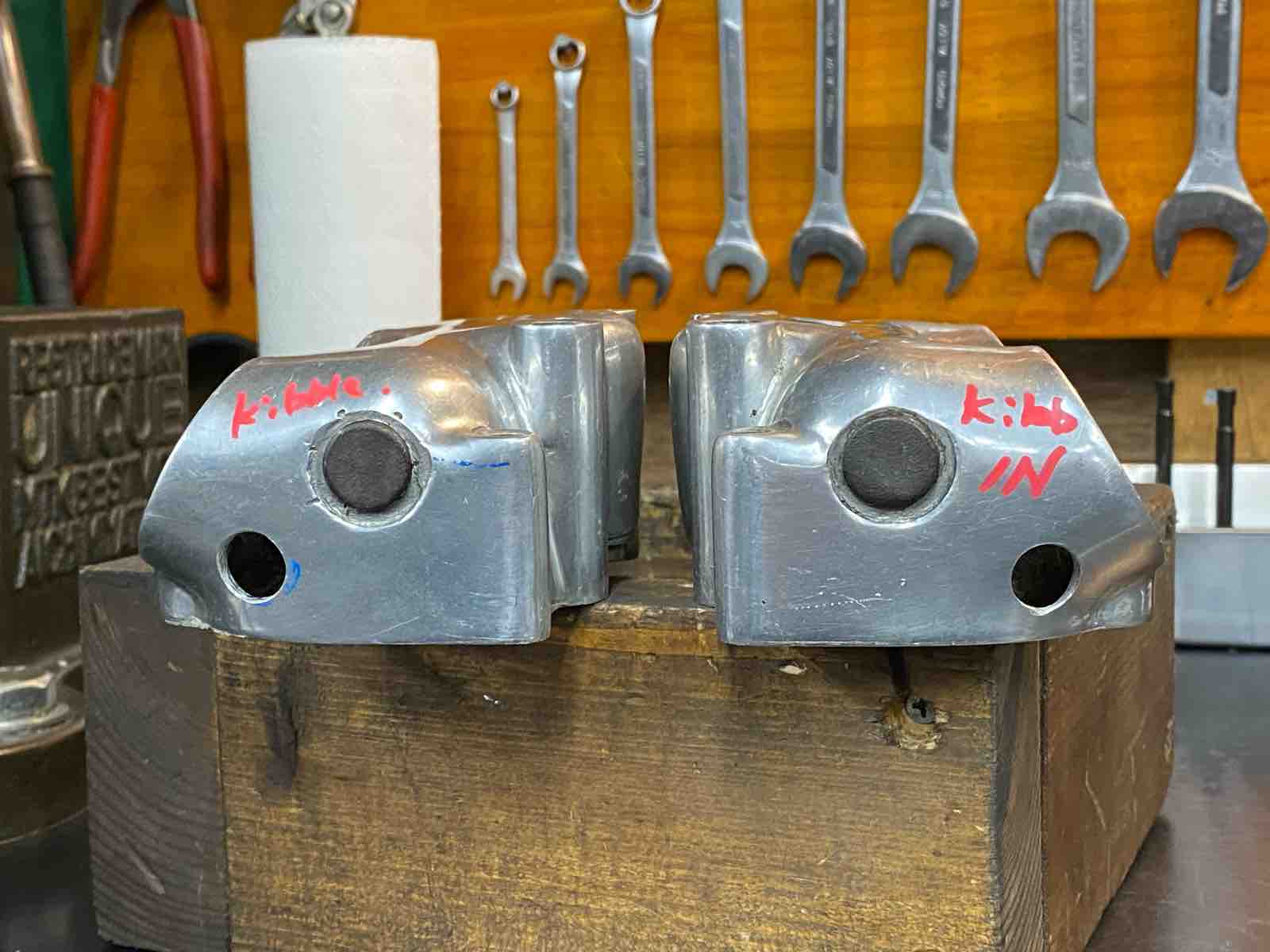

ロッカーアーム作用角確認用のロッカーボックス完成。
ドライブ側にはキブル近似サイズの物を組み付け。タイミング側にはイギリスバルブを組み付け。

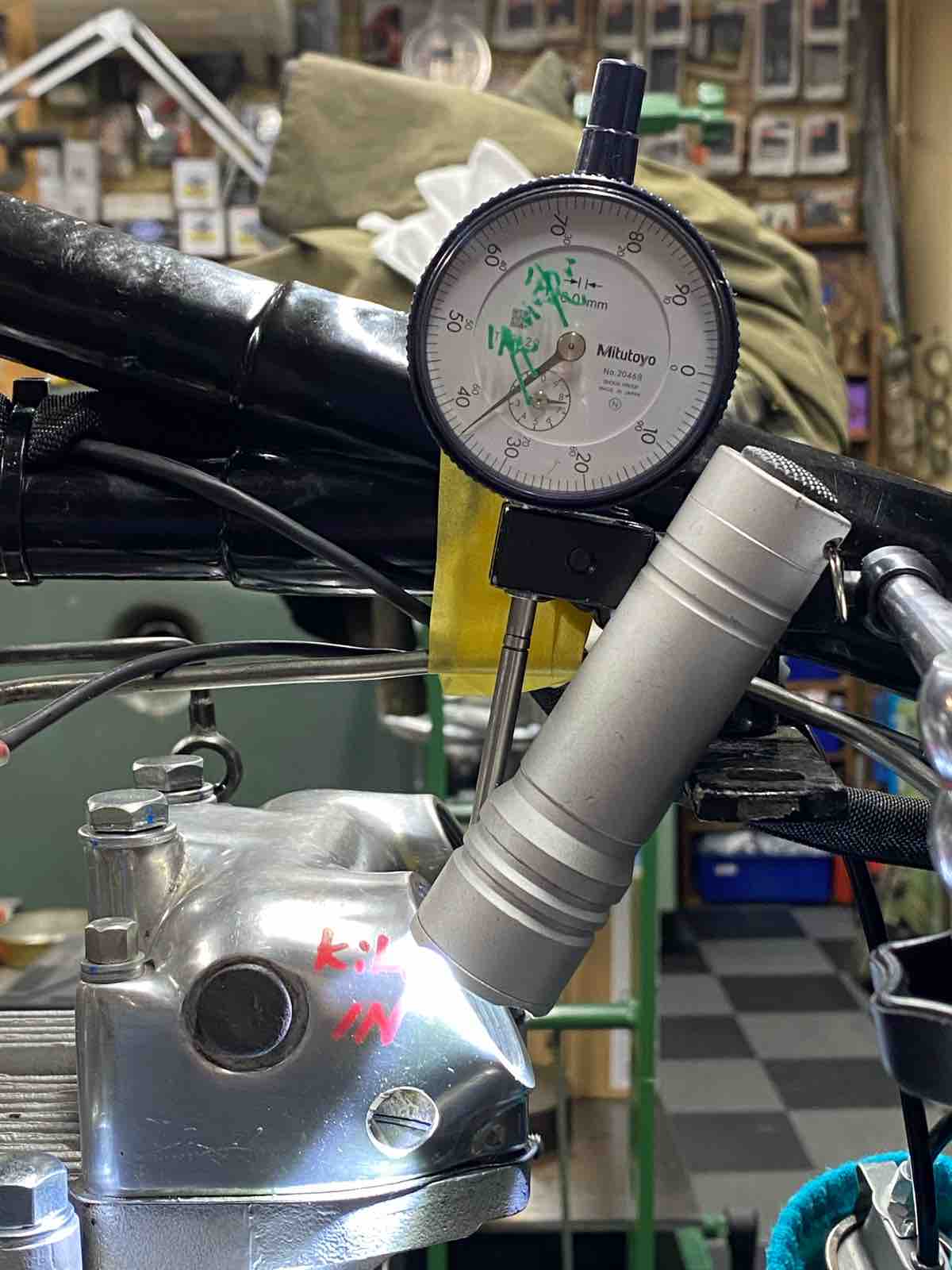

ダイヤルゲージを当て、バルブ作動開始点とフルリフト時の位置を探り、それの中間点に移動させる。

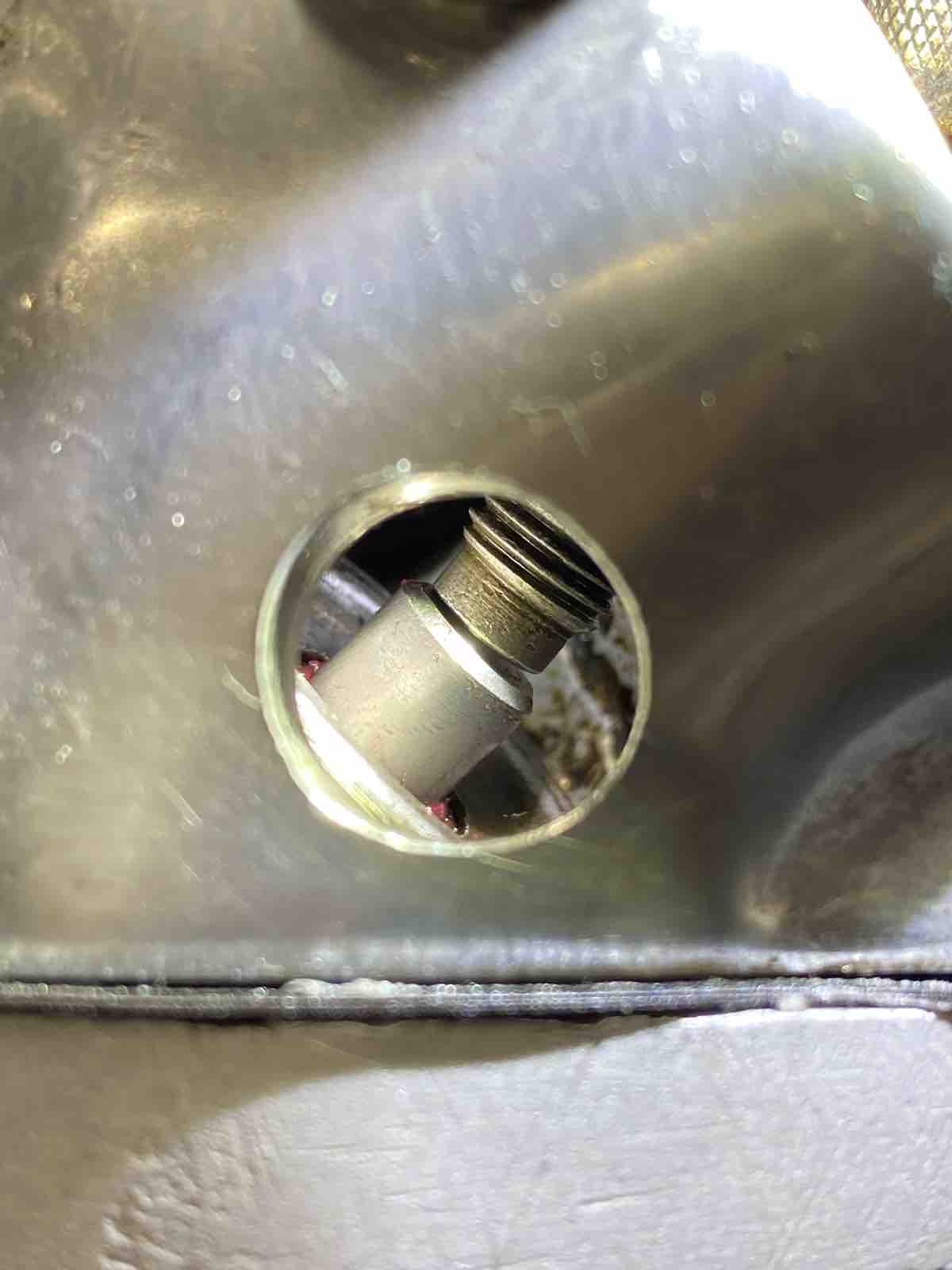

キブル吸気バルブの作用角は良さそう。

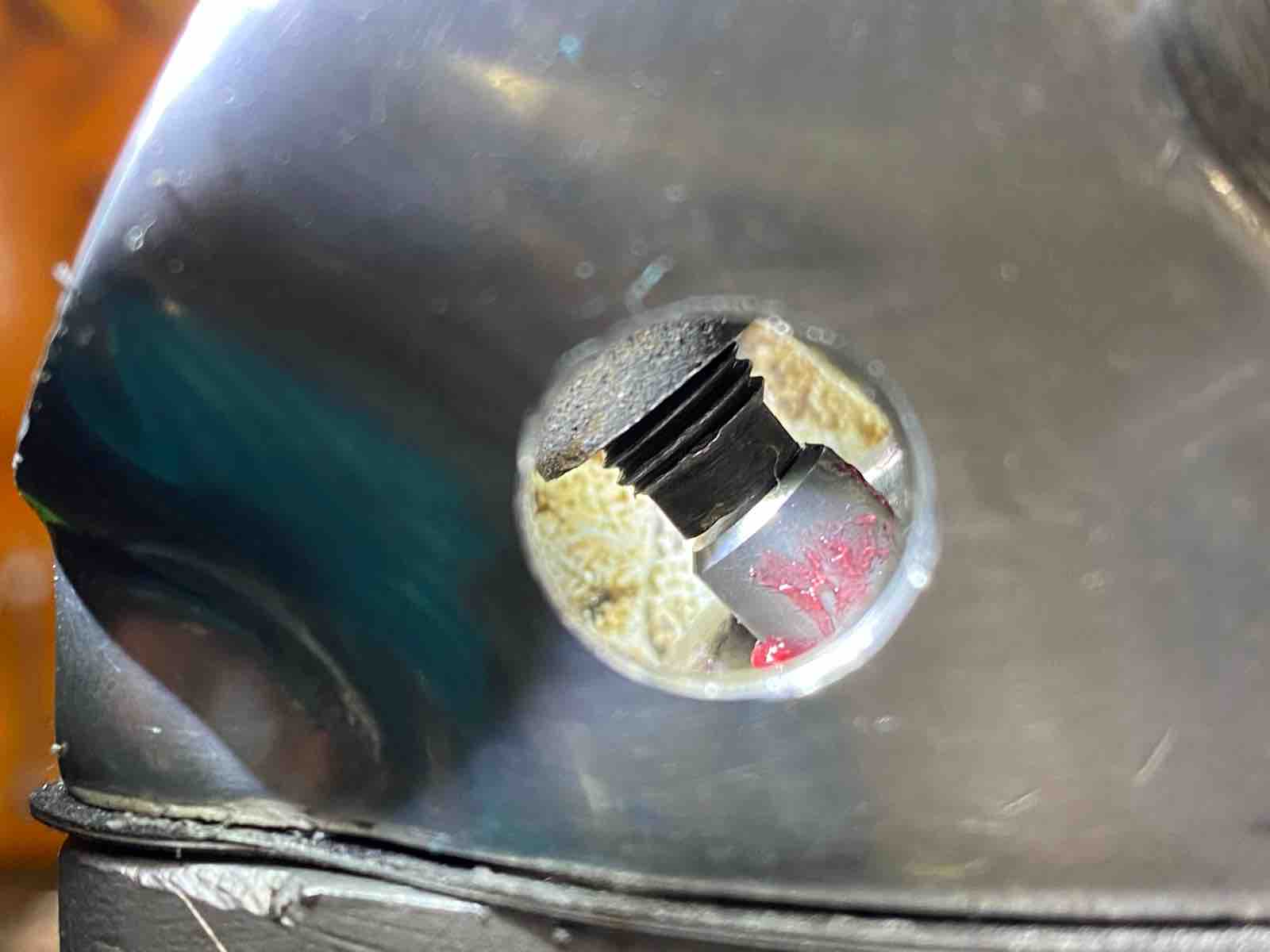

排気側も同じく良さそう。

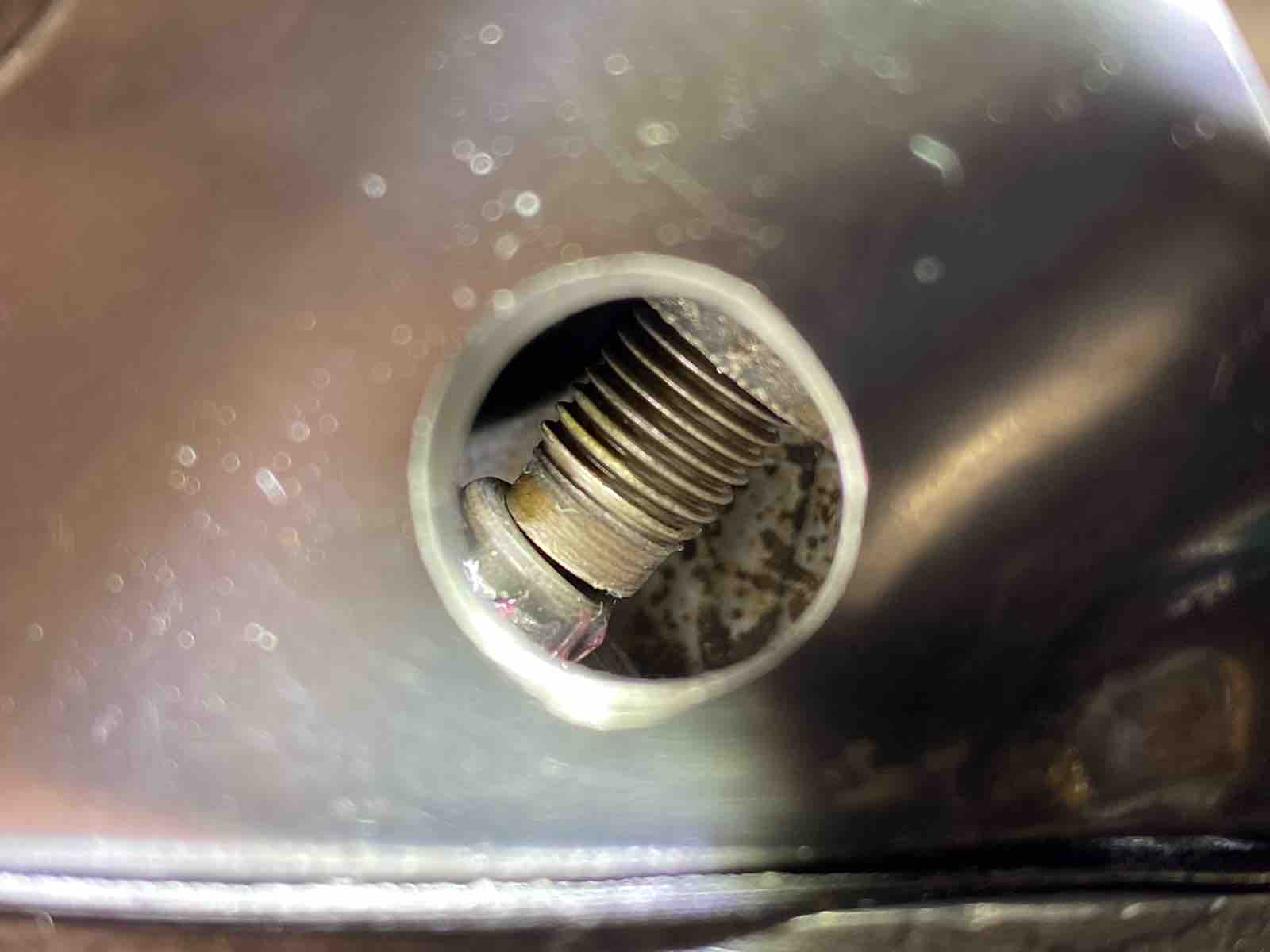

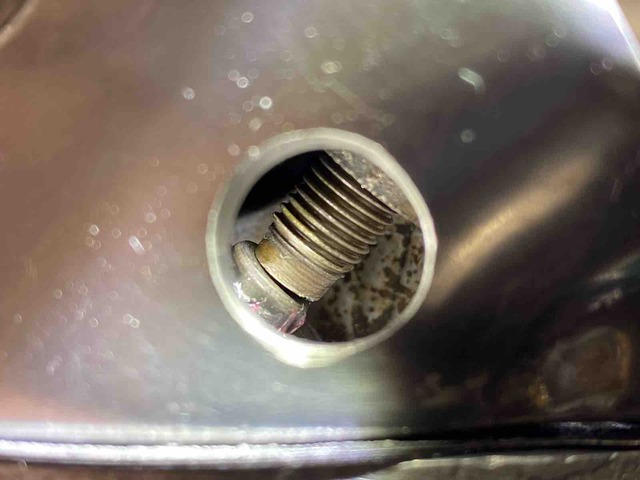

イギリスバルブ側の吸気も確認。問題は無さそうだが隙間が多い。

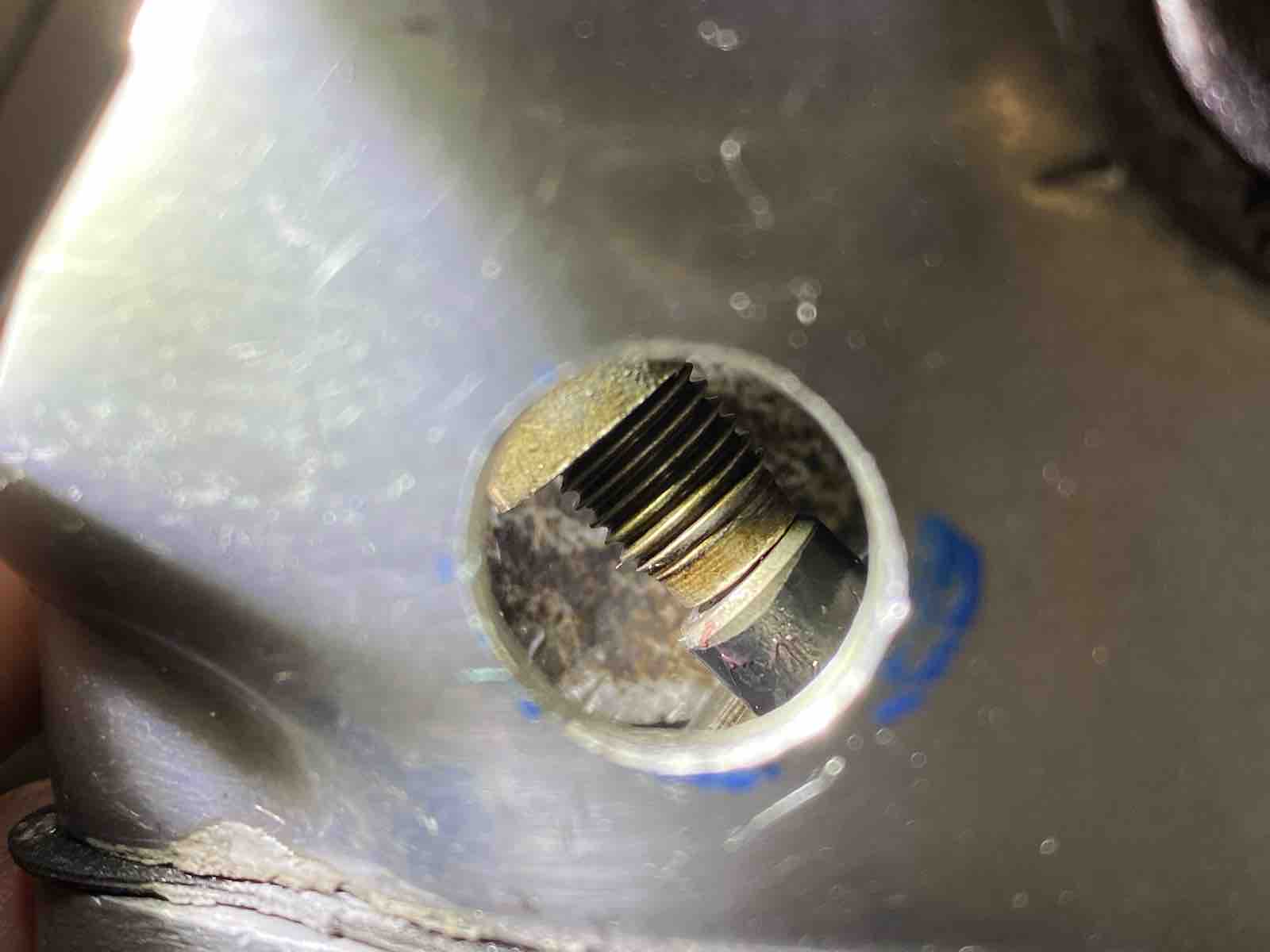

排気も同じ感じ。
思いの外、作用角はキブルの方が良い。
ステムシャフトが数ミリ短くなってしまうが、加工でどうにかなるだろうか?
ひとまずキブルのバルブを使う事になった。

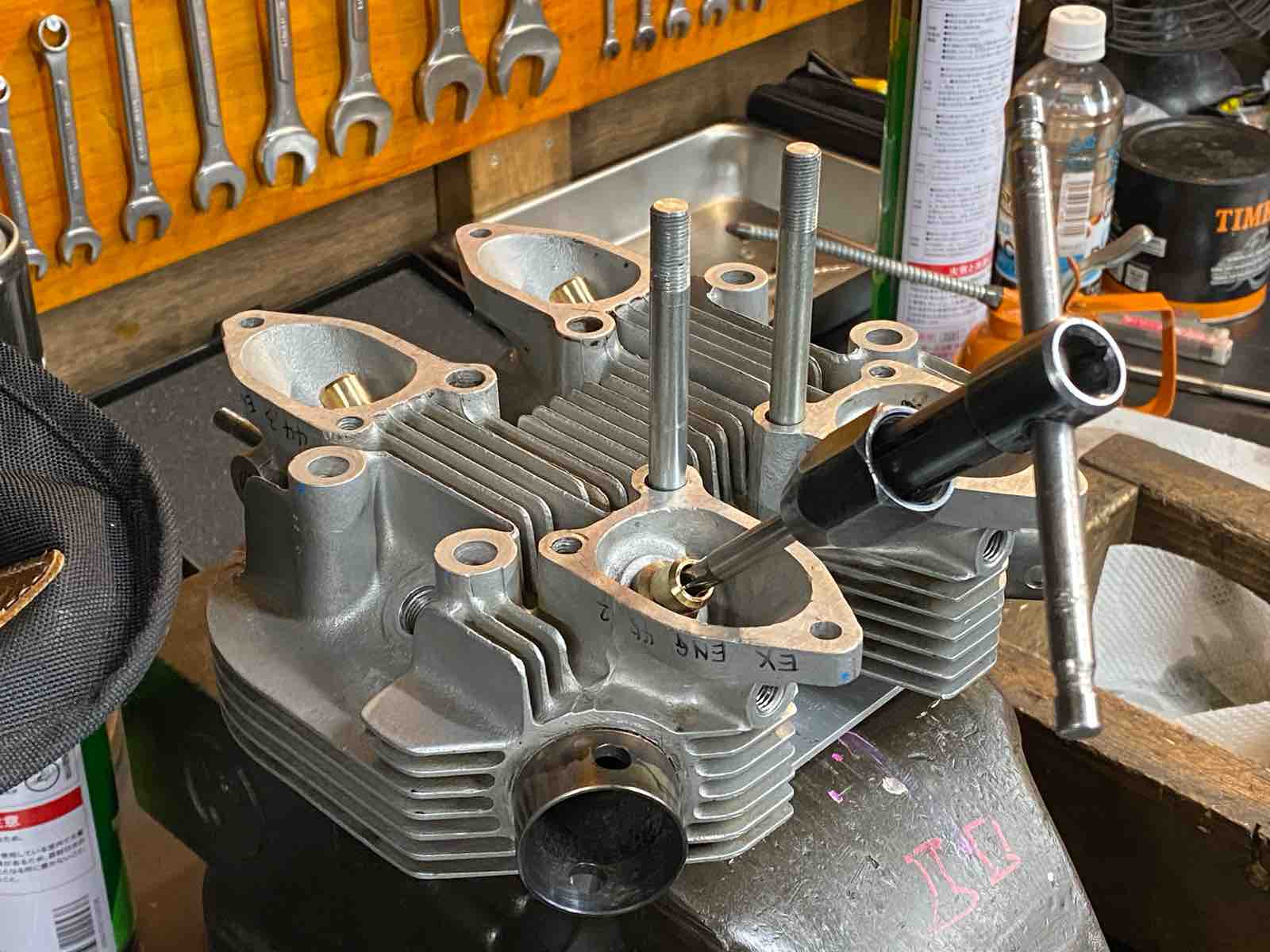

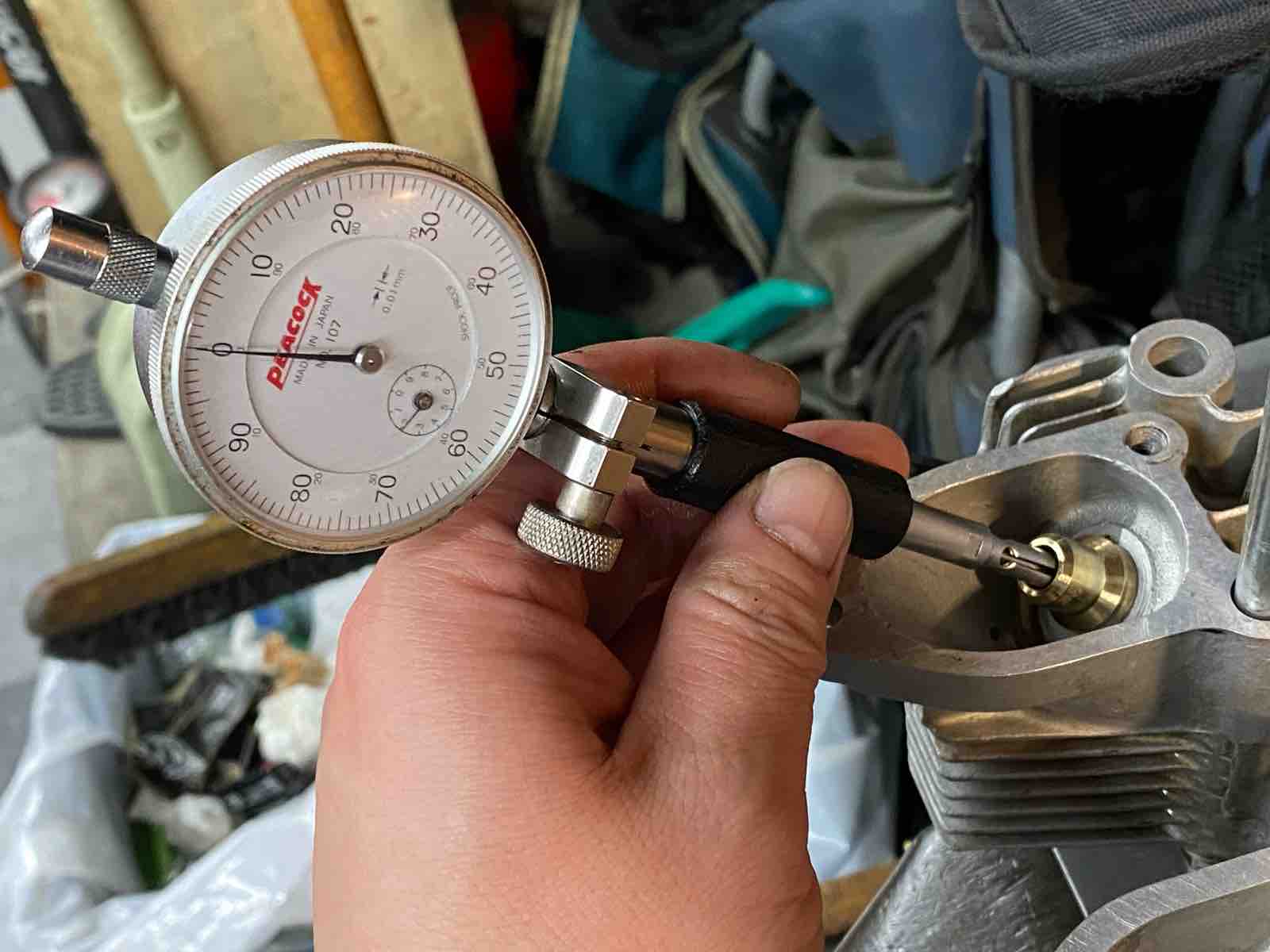

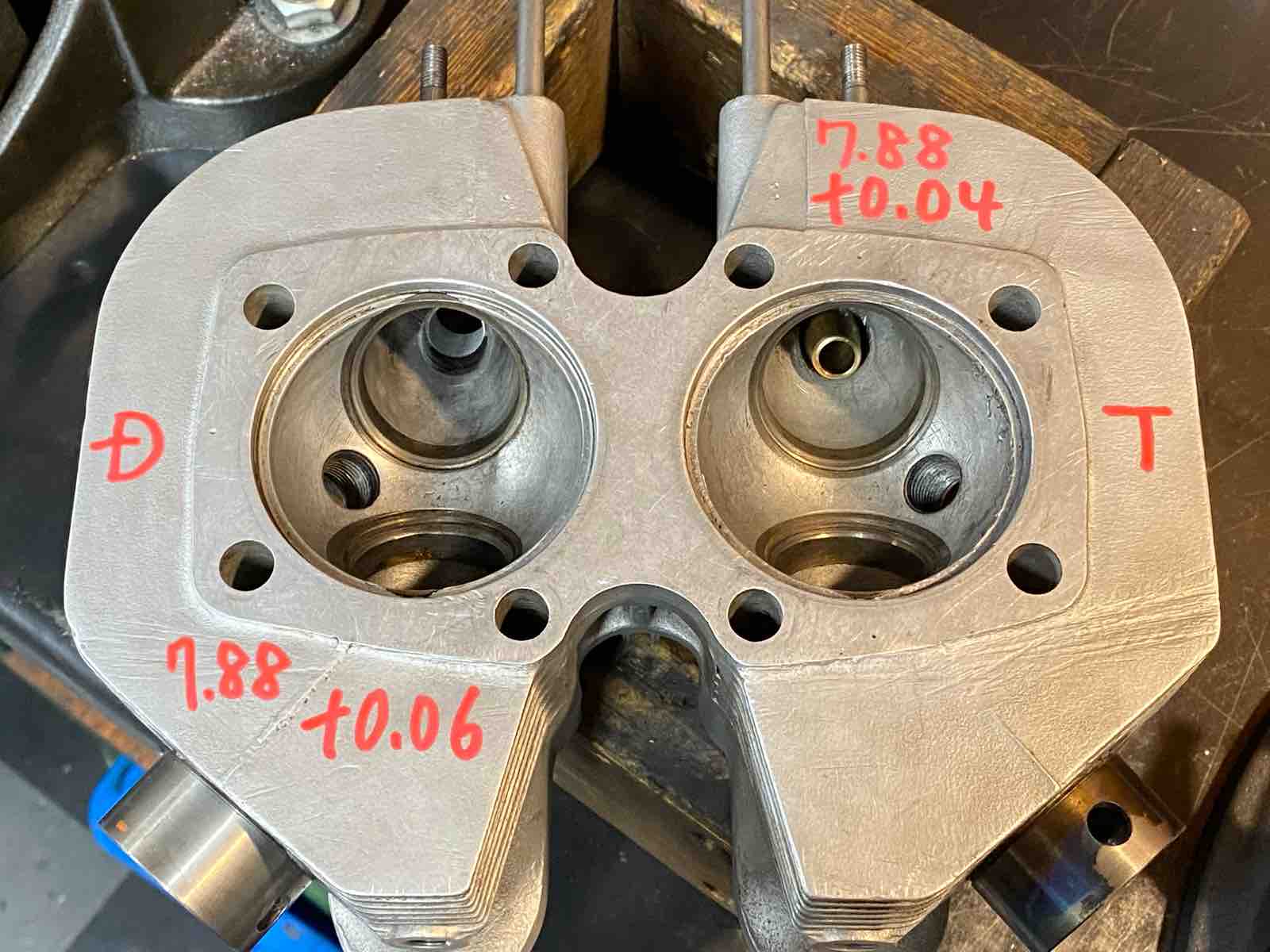

キブルのバルブはステムシャフト外径が少し大きいので、無事だったバルブガイドを再利用する為にリーマーでクリアランスを拡大。

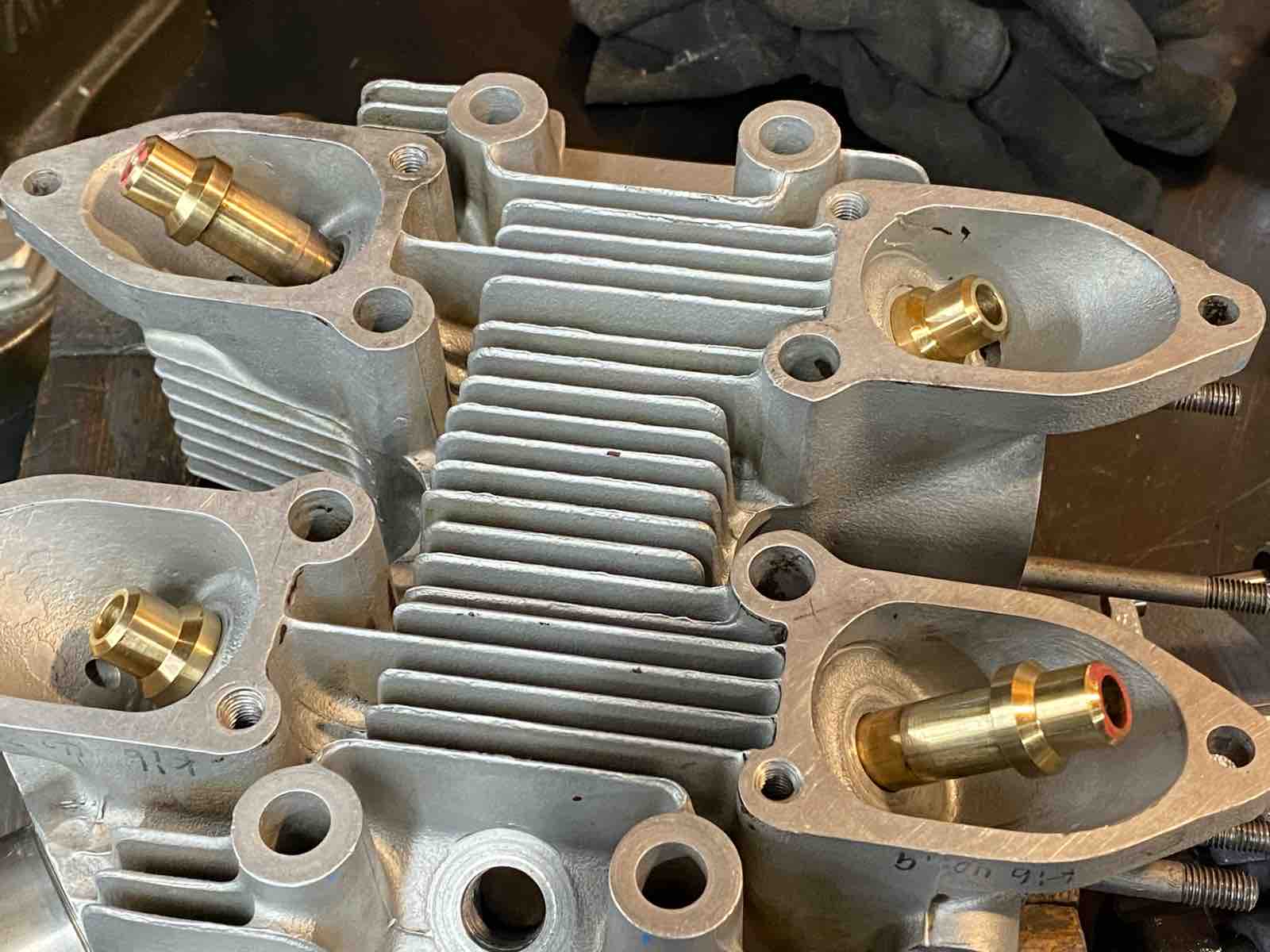

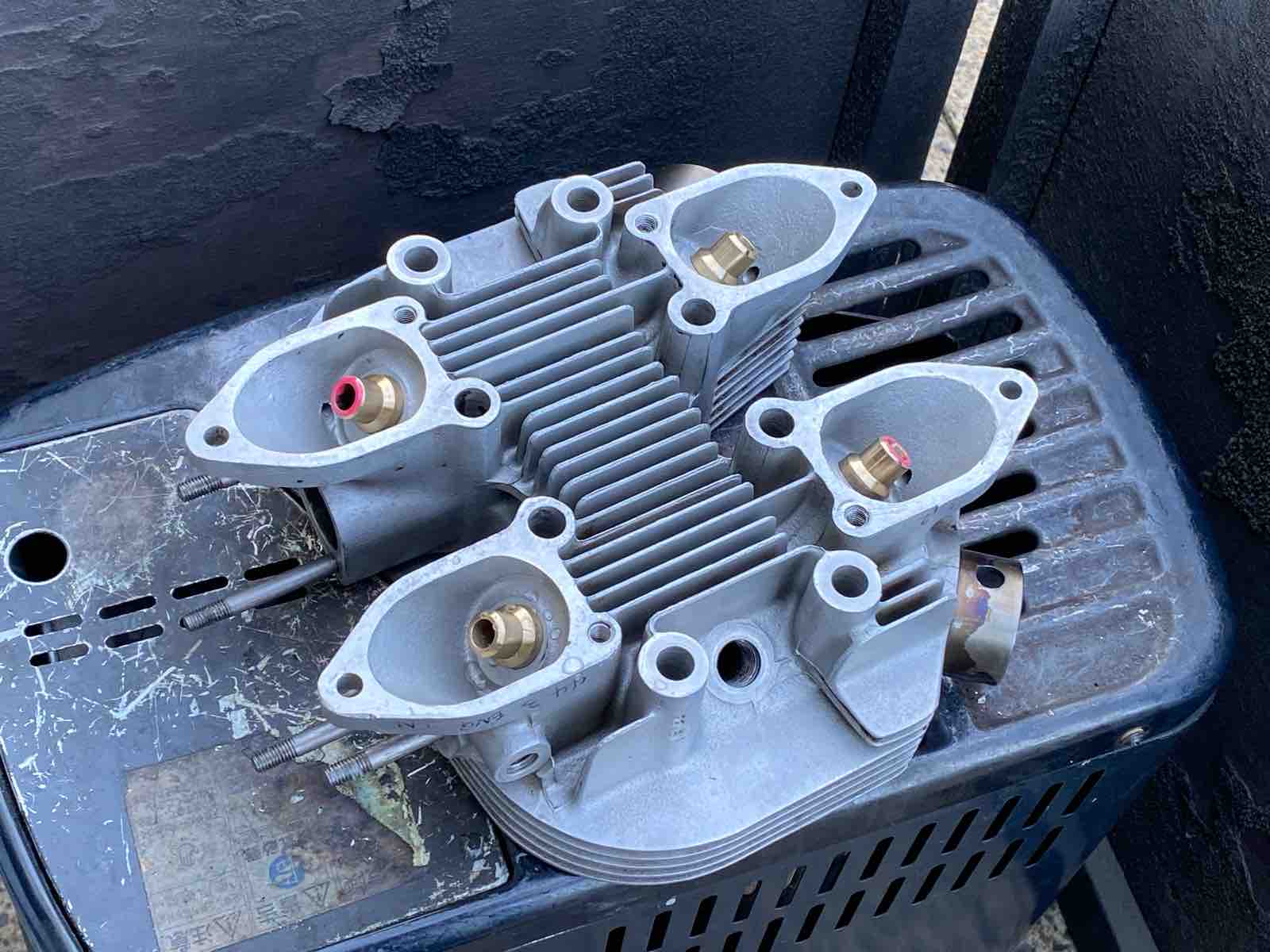

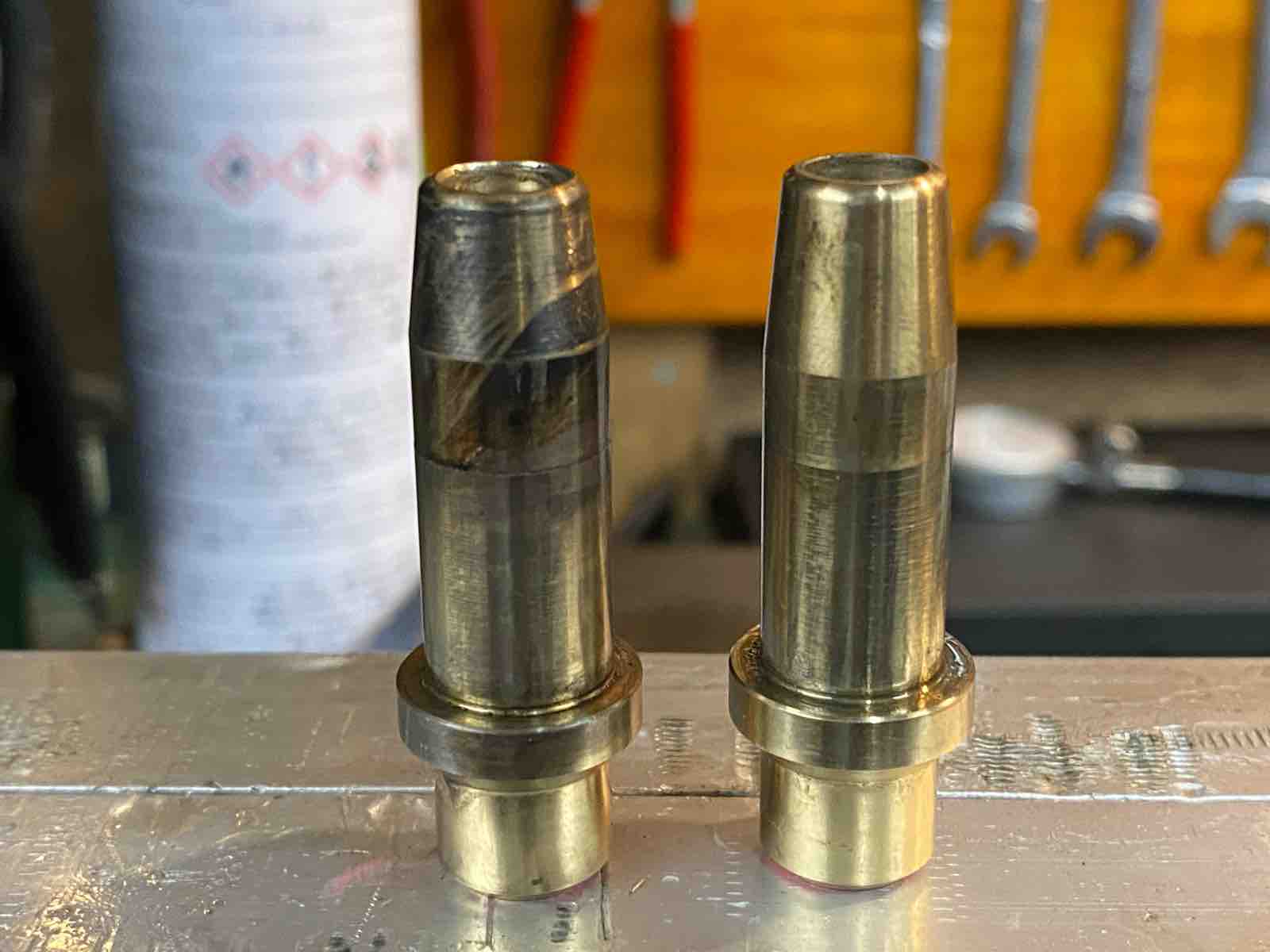

バルブが無傷だったバルブガイドは無事に加工完了。

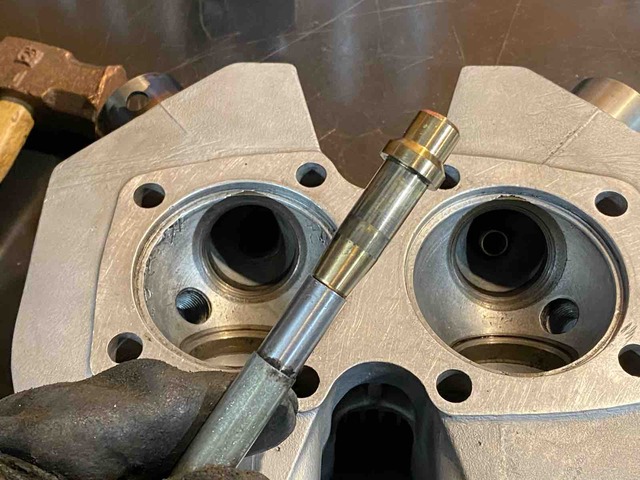

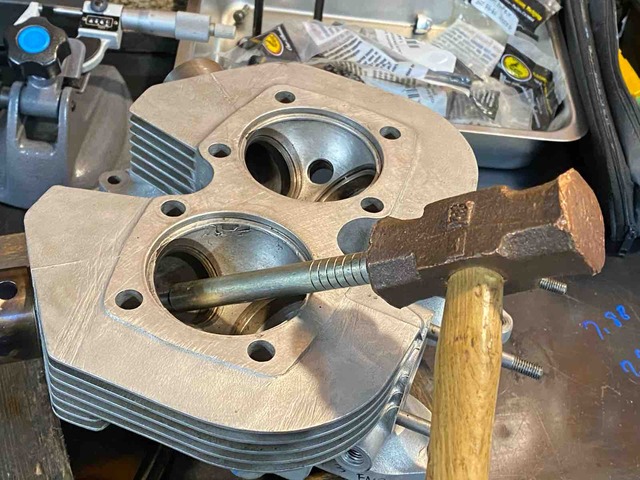

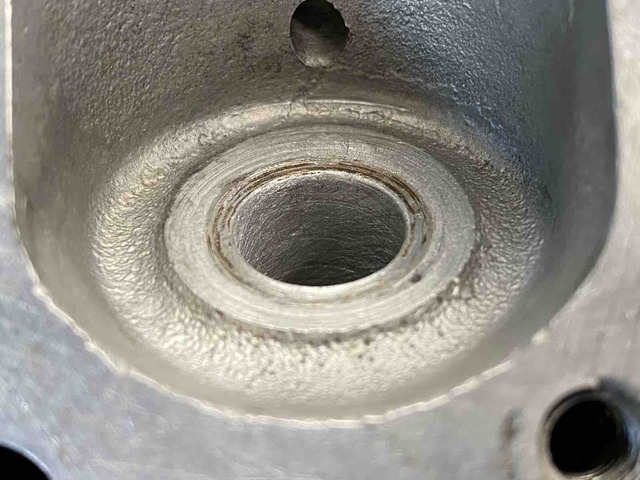

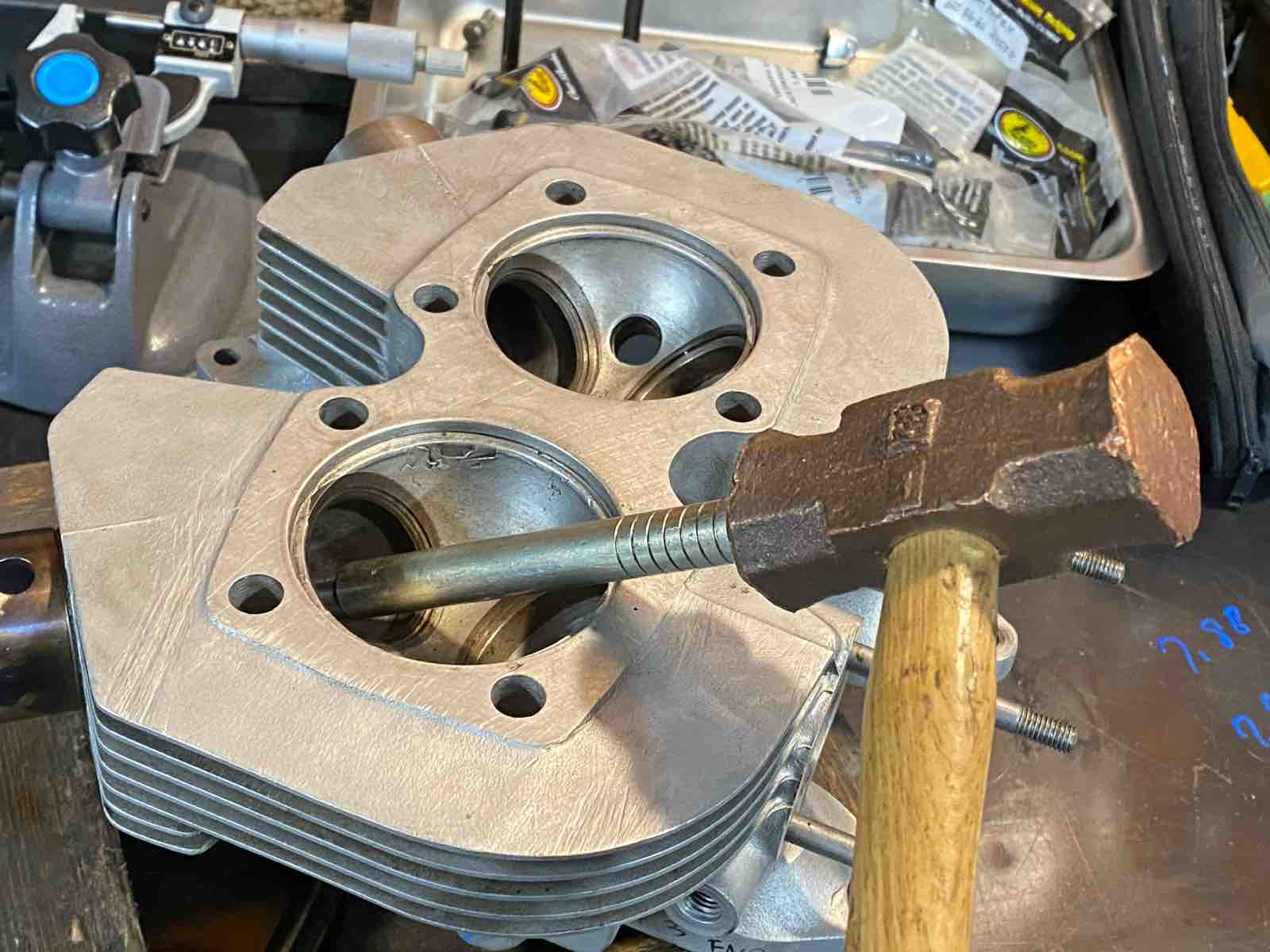

やっぱりダメだったバルブガイドは抜き取り。
特にカジりも無く、圧入クリアランスは正解で良いみたい。
次回はバルブガイド加工と圧入予定。
どこまで自分でやって、どこから内燃機屋さんに依頼するか見極めよう。
VMS 60日目 おわり
