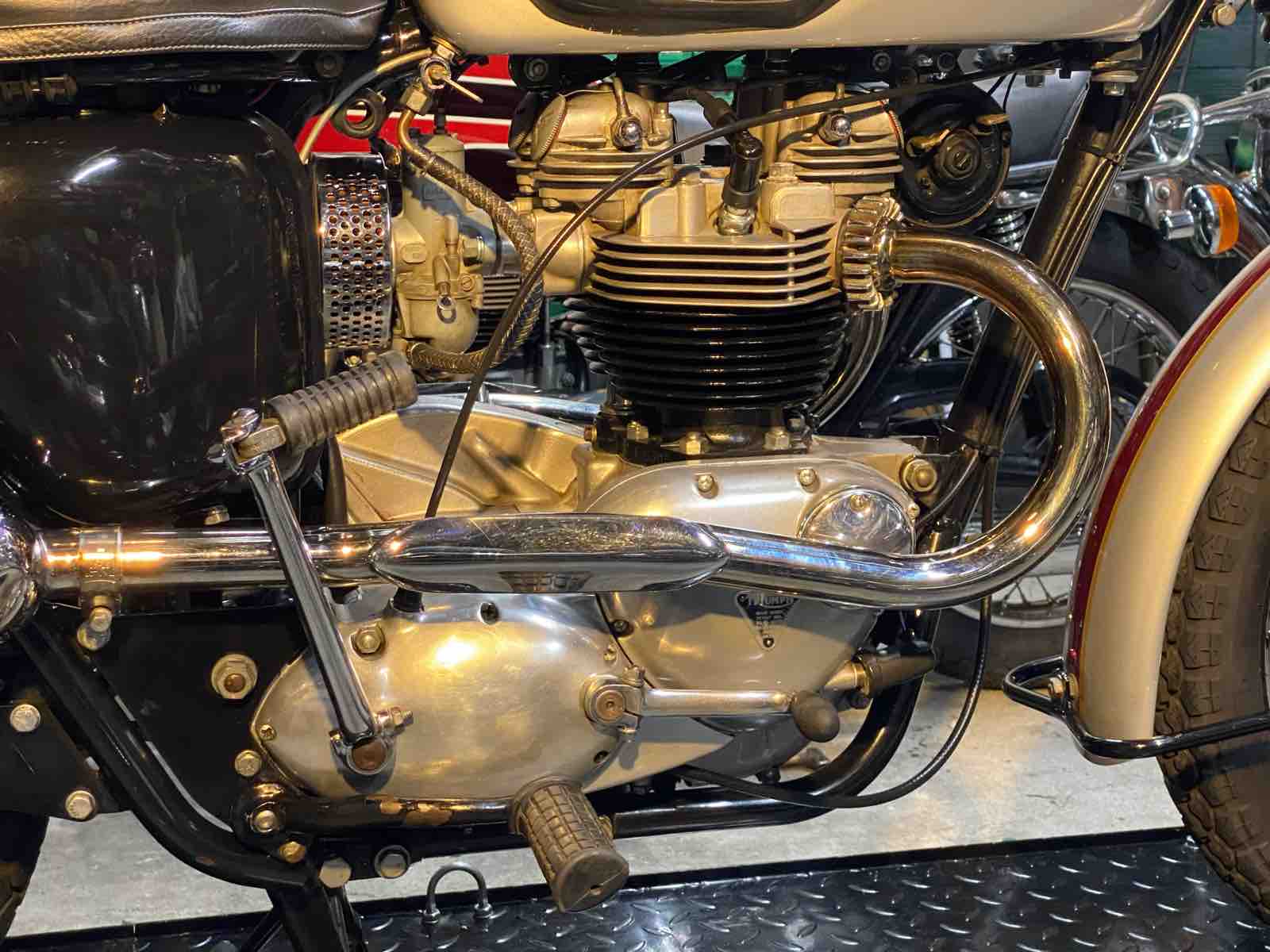

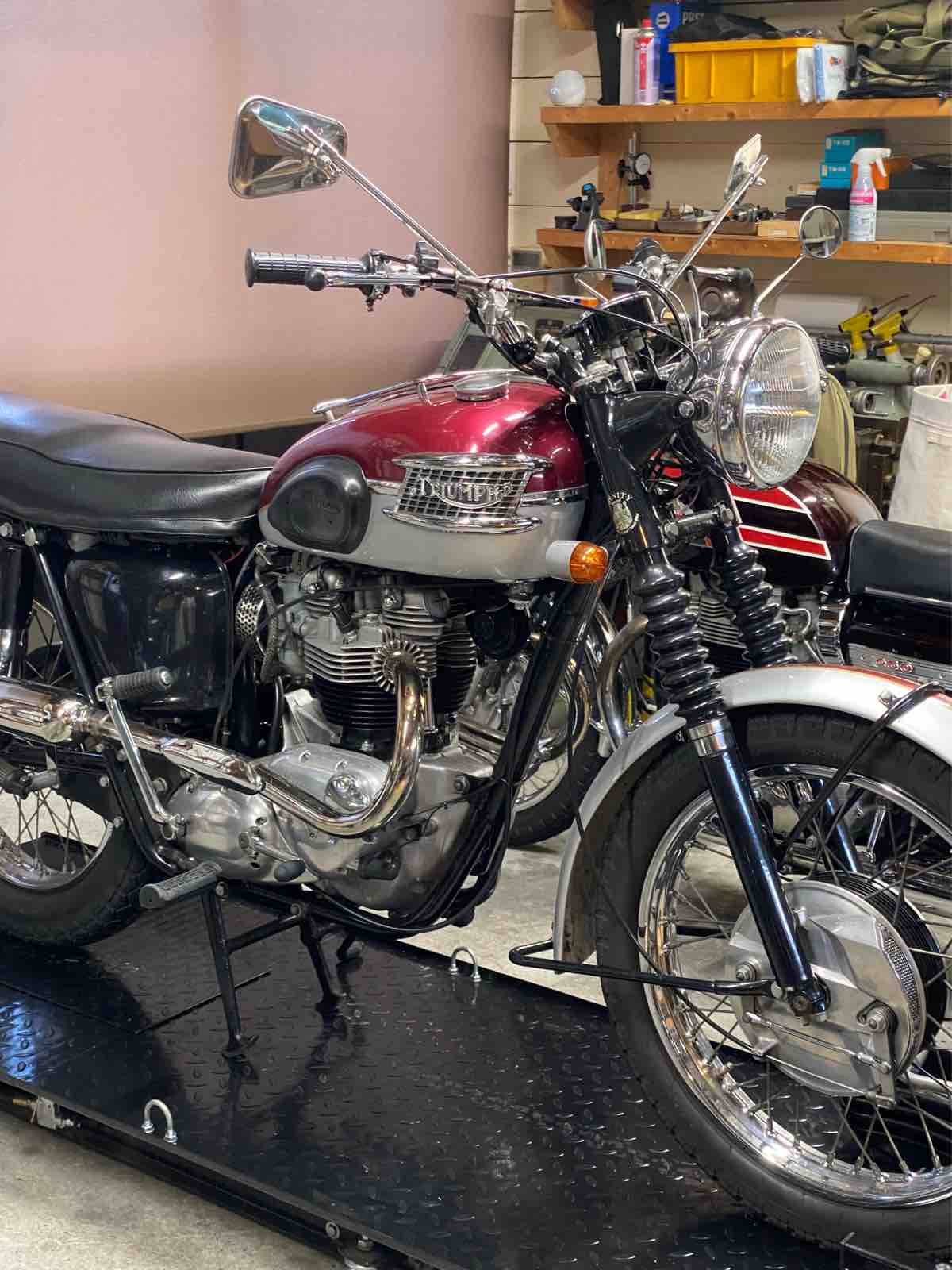

新潟からTR6が帰ってきた。
当初は陸送で3週間掛かるとの事だったが、2週間で到着。
入っていて良かった、距離無制限のロードサービス。

と言う事で原因究明開始。

現地でやった事↓
配線とアースの導通確認
点火モジュールへの電圧供給(12.7V以上)確認

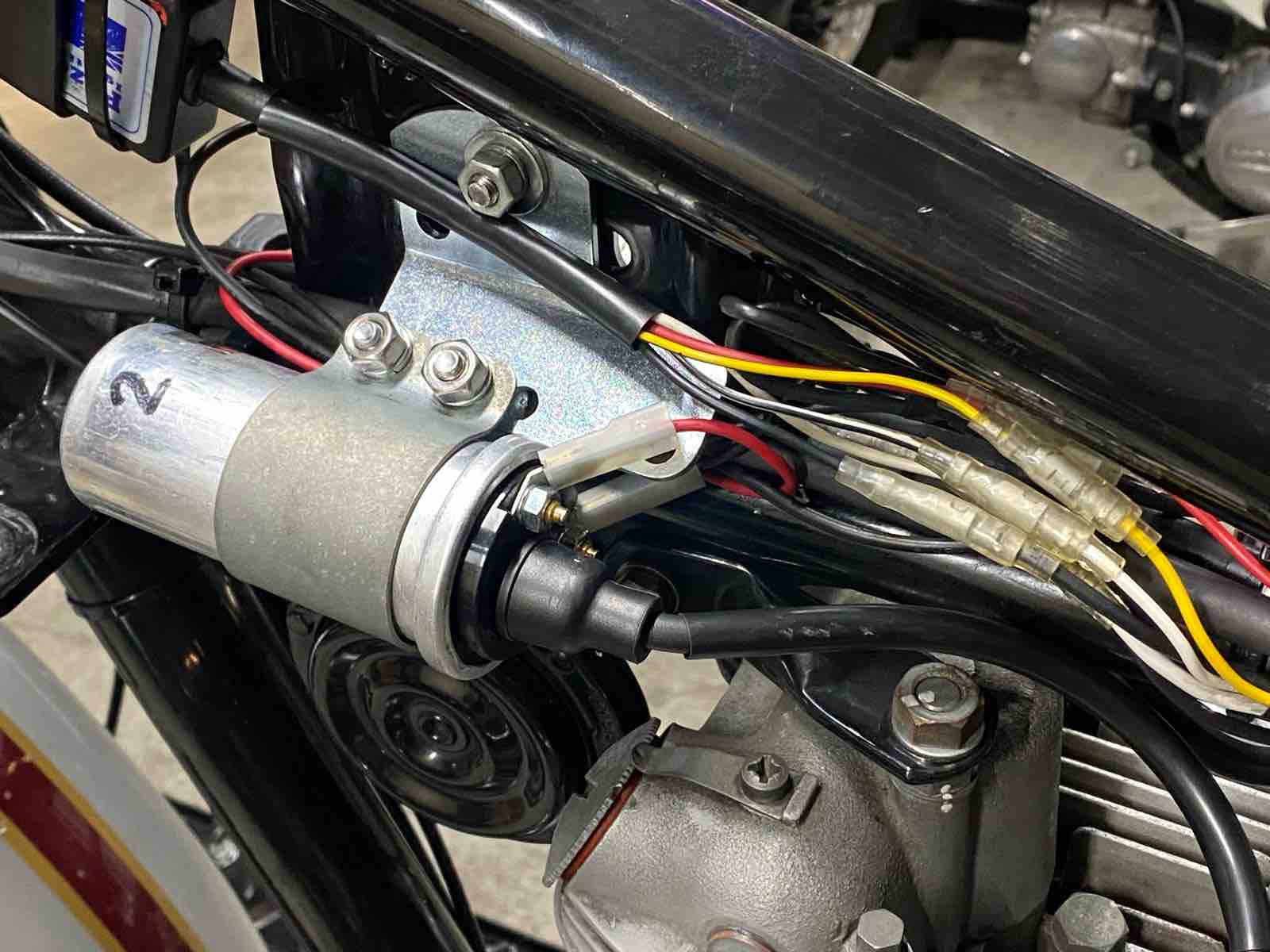

イグニッションコイル交換

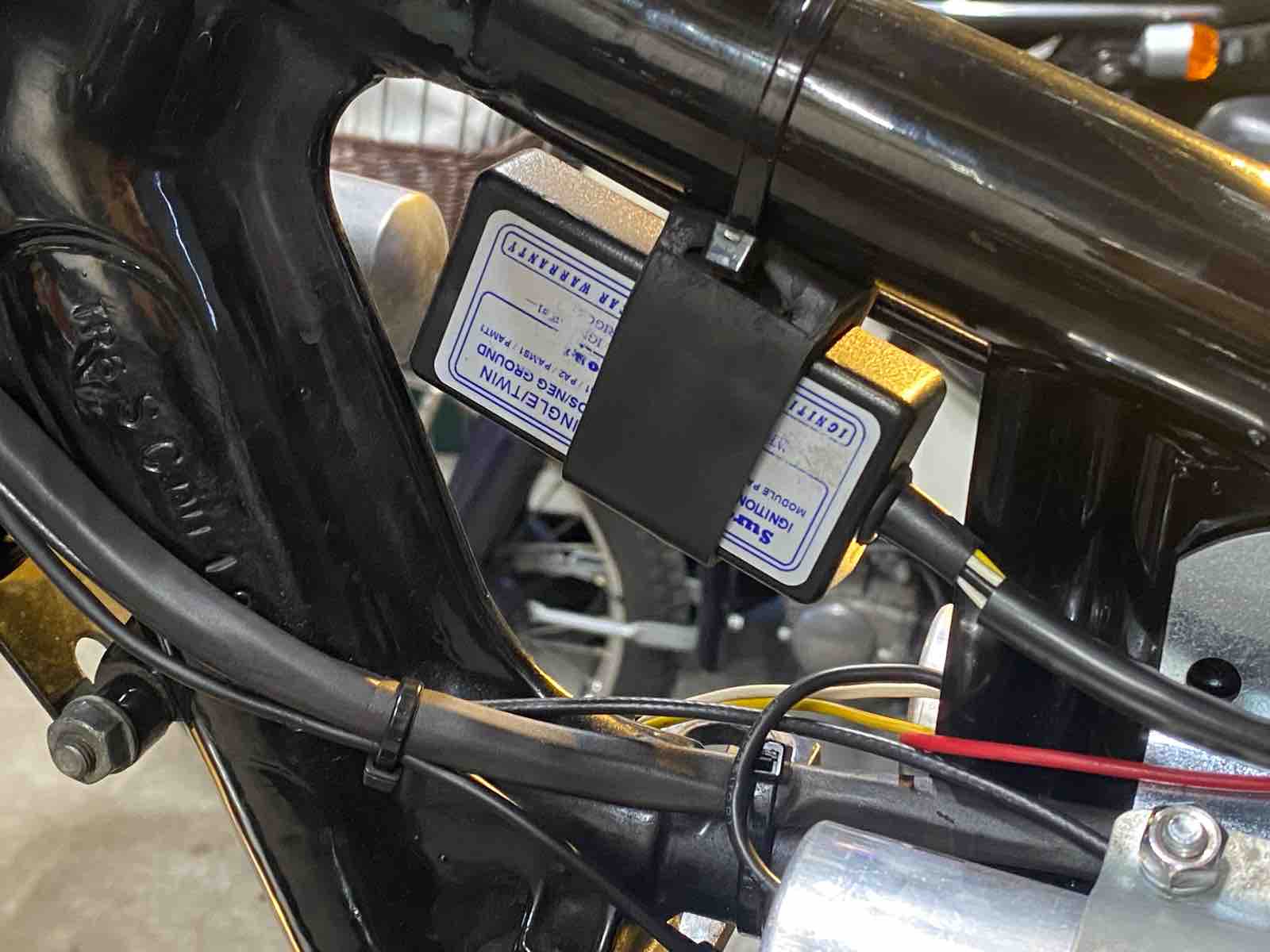

点火モジュールが怪しそうなので交換。

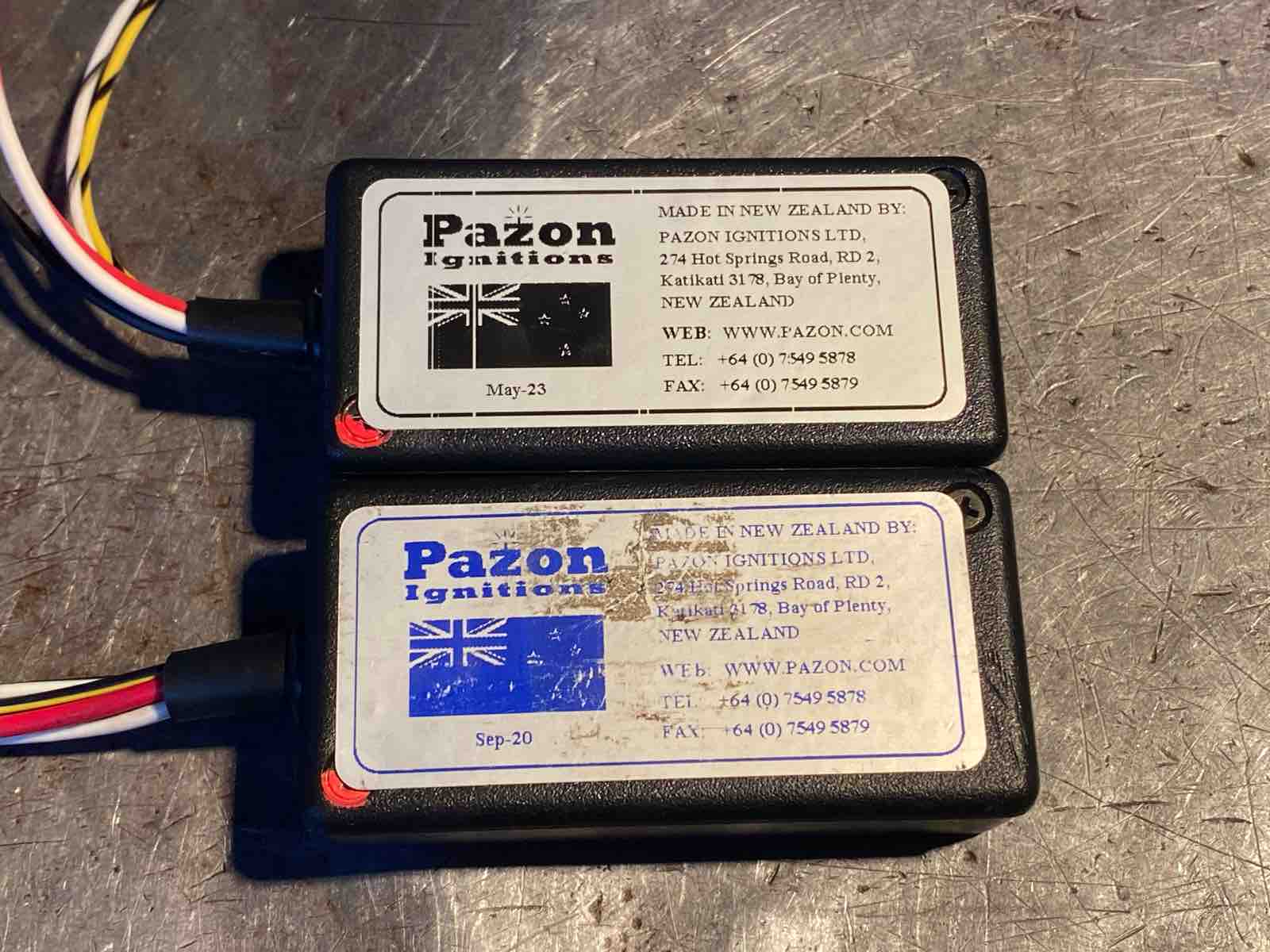

たまたまT140V用に買っておいたペイゾンがあったので、そちらを使用。

状況変わらず...。コイルをベシベシと叩くと火花が飛ぶ。
イグニッションスイッチを介さずにバッテリーから直にモジュールへ電源を供給してみるも変わらない。

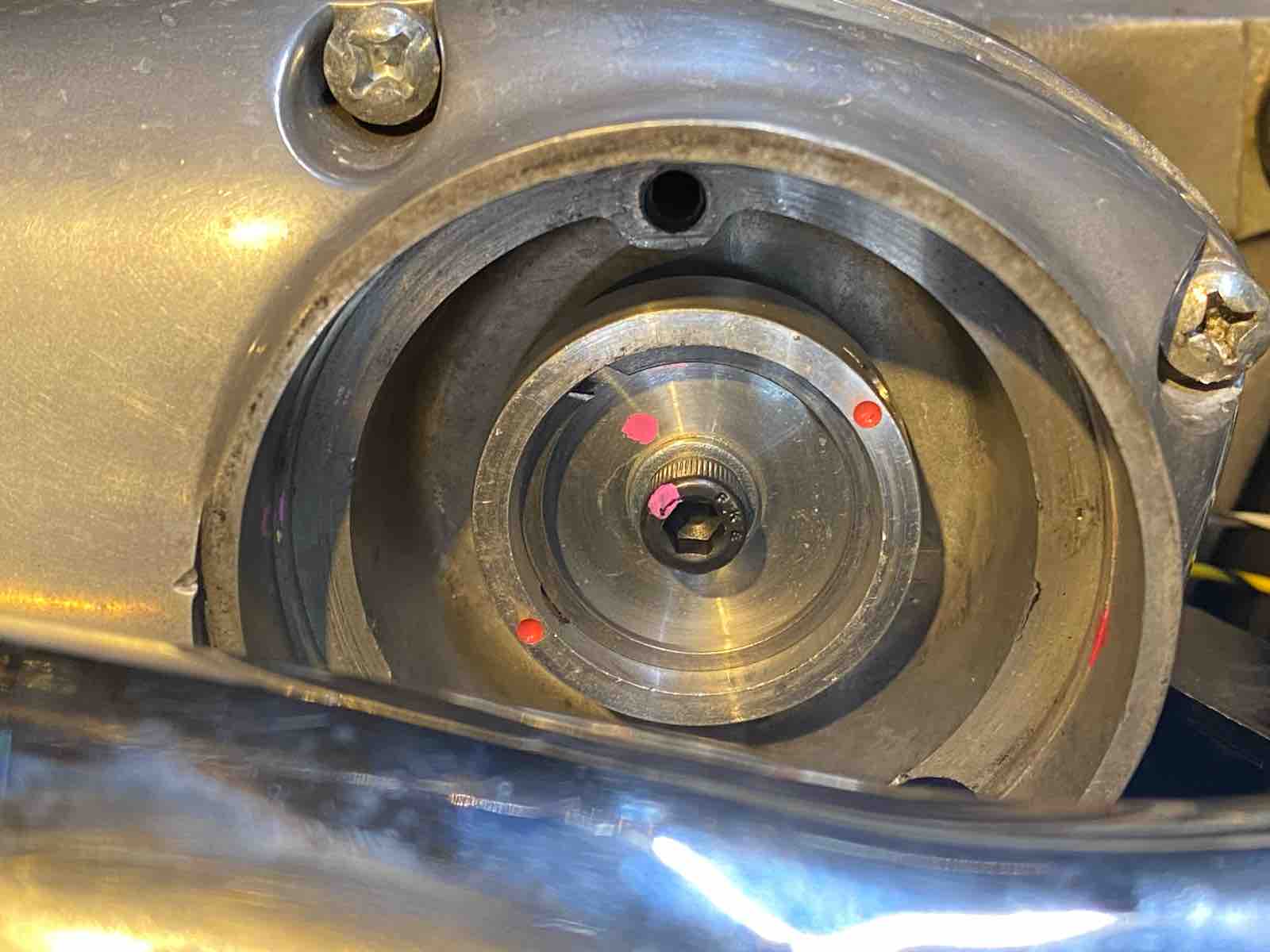

じゃあトリガープレートかな?とピックアップローターを確認しつつプレートを交換。

コレも状況変わらず...。
点火系統を一式交換しても原因が分からない。どうしたら良いのだろう?

と焦っても仕方がないので、頭を整理しつつ再度見直す。

すると基本的な事を確認出来ていなかった事を思い出した。

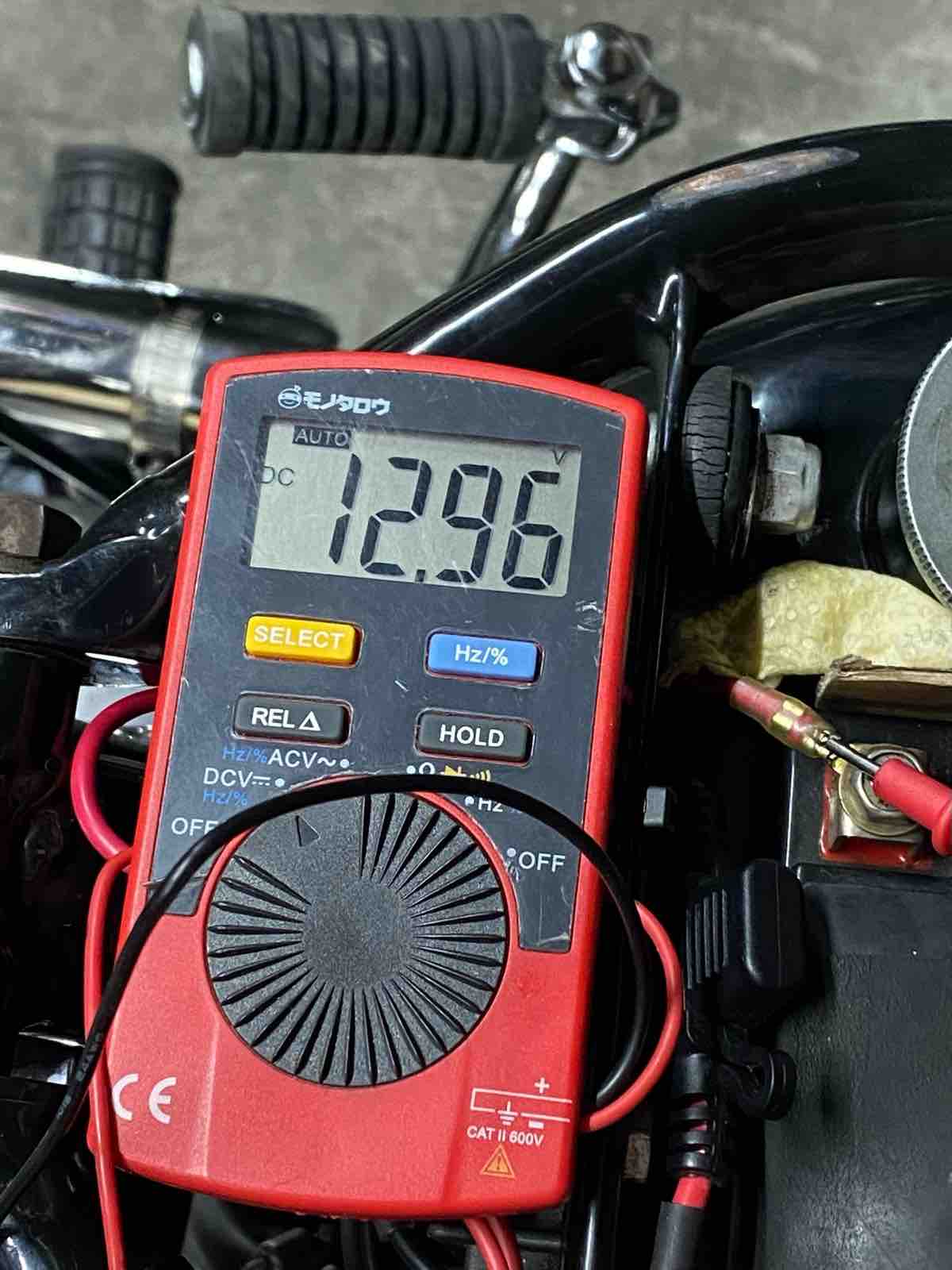

バッテリー自体の電圧は12.96V

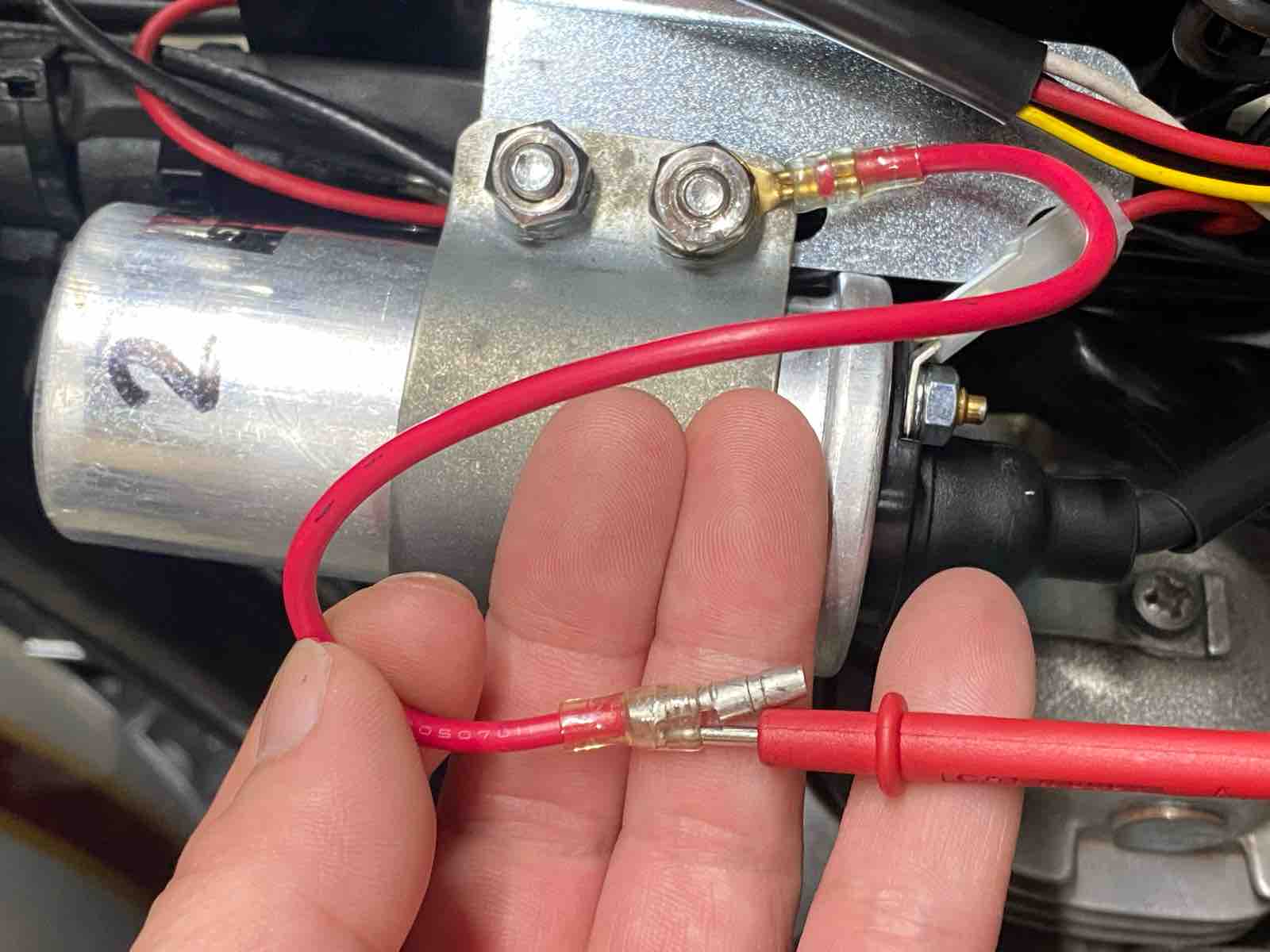

テスターをバッテリーと点火モジュールのアースとしているコイルブラケットのボディアース線と繋いでみると。

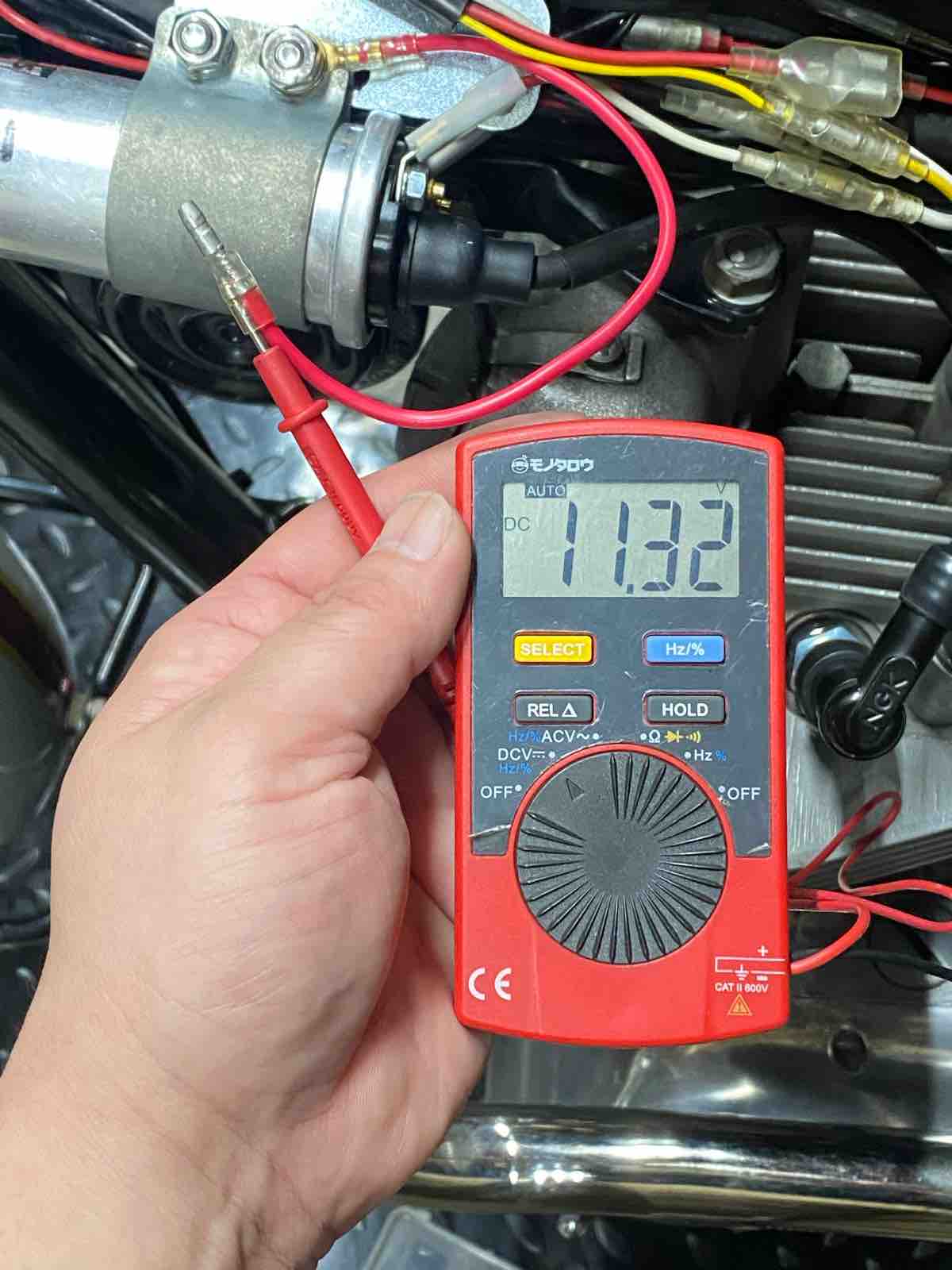

11.32Vしかない!ペイゾンの作動電圧12.7Vを下回っていた。点火出来ない訳だ。


現地で点火モジュールへの供給電圧計測時、テスターのアースを現状取っているコイルブラケットではなく、エンジンのシリンダーボルトでアースを取っていたので、ペイゾンが作動する電圧が表示されてしまっていた。

今までボディアースが取れていた線で導通も確認出来たので、断線以外で突然ダメになる事は無いだろう。
と思い込んでしまったので、ペイゾンが悪いとなってしまっていた。
ベシベシと叩くと衝撃でアースが取れて火花が飛ぶのも辻褄が合う。(コイルブラケットとフレームのアースが取れる部分が接触する?端子、配線が劣化している?)

コレって正しく計測出来ていたら佐渡を走れたよなあ...。
悔しさが込み上げるが、自分が悪いので仕方がない。

現状のボディアース線を撤去、バッテーリーアースに変更した事で点火する事を確認。

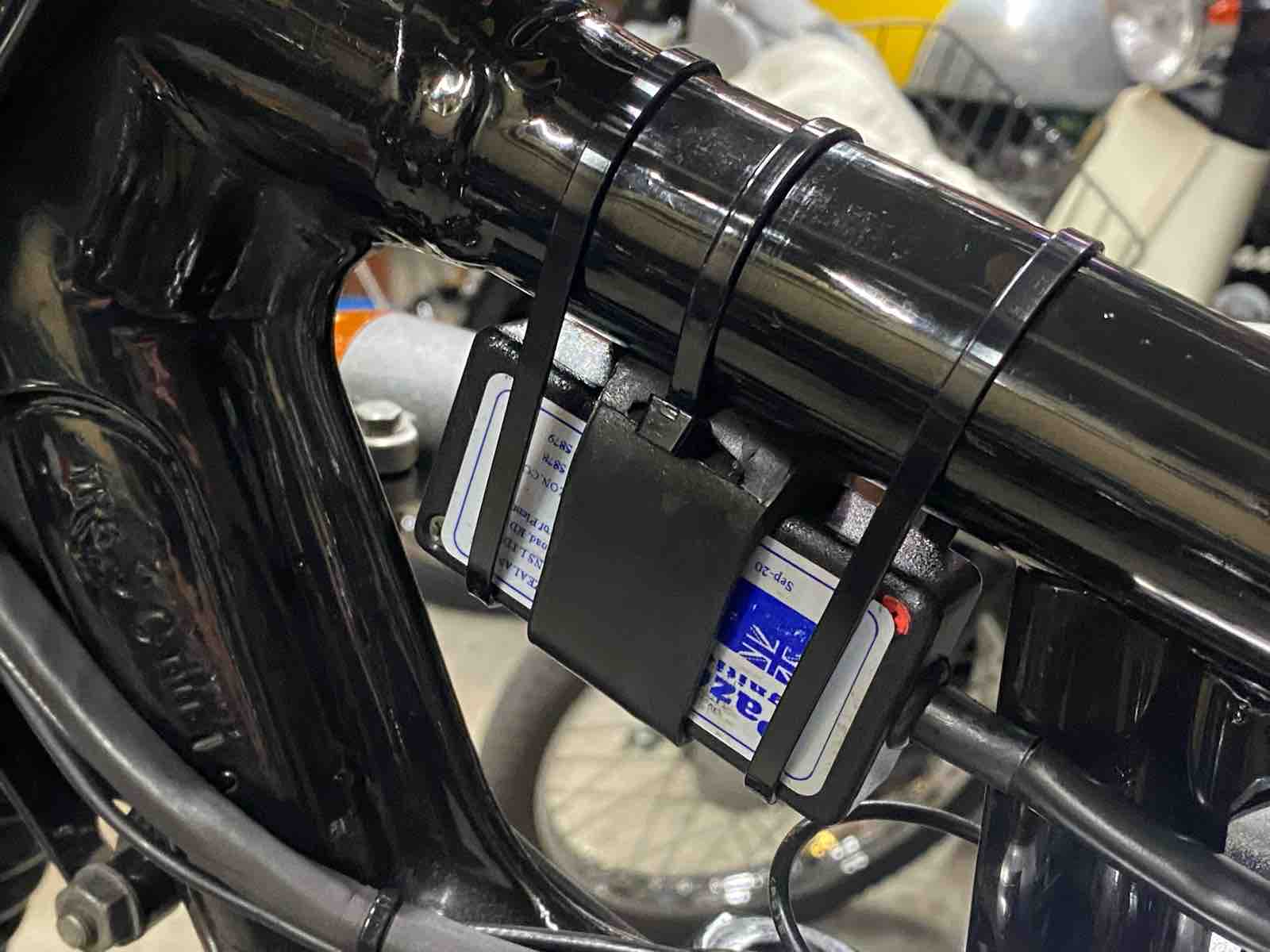

点火モジュール取り付けをラバー吊り下げのみでは不安な気がしたので、タイラップを2本追加。



試走はまだなので完全にコレとはなっていないが、アース不良が原因と見て良いと思う。




今回の反省点

テスターは正しく接続して計測
ボディアースは導通だけではなく電圧降下も確認する
最低限、充電/点火系はバッテリーアースとする
思い込みをしないで冷静に見直す

以上
