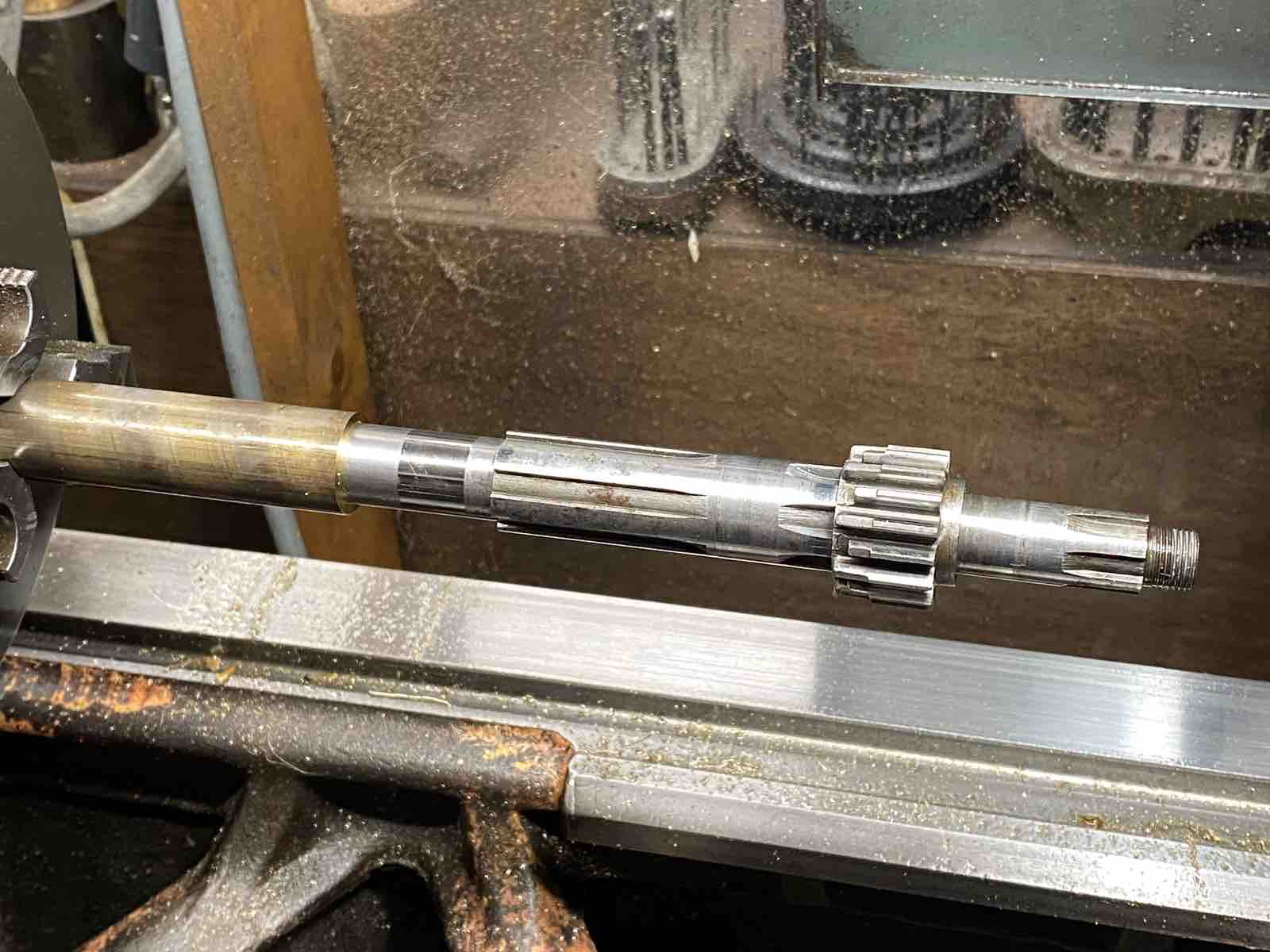

ハイギアブッシュとローギアブッシュの作製。

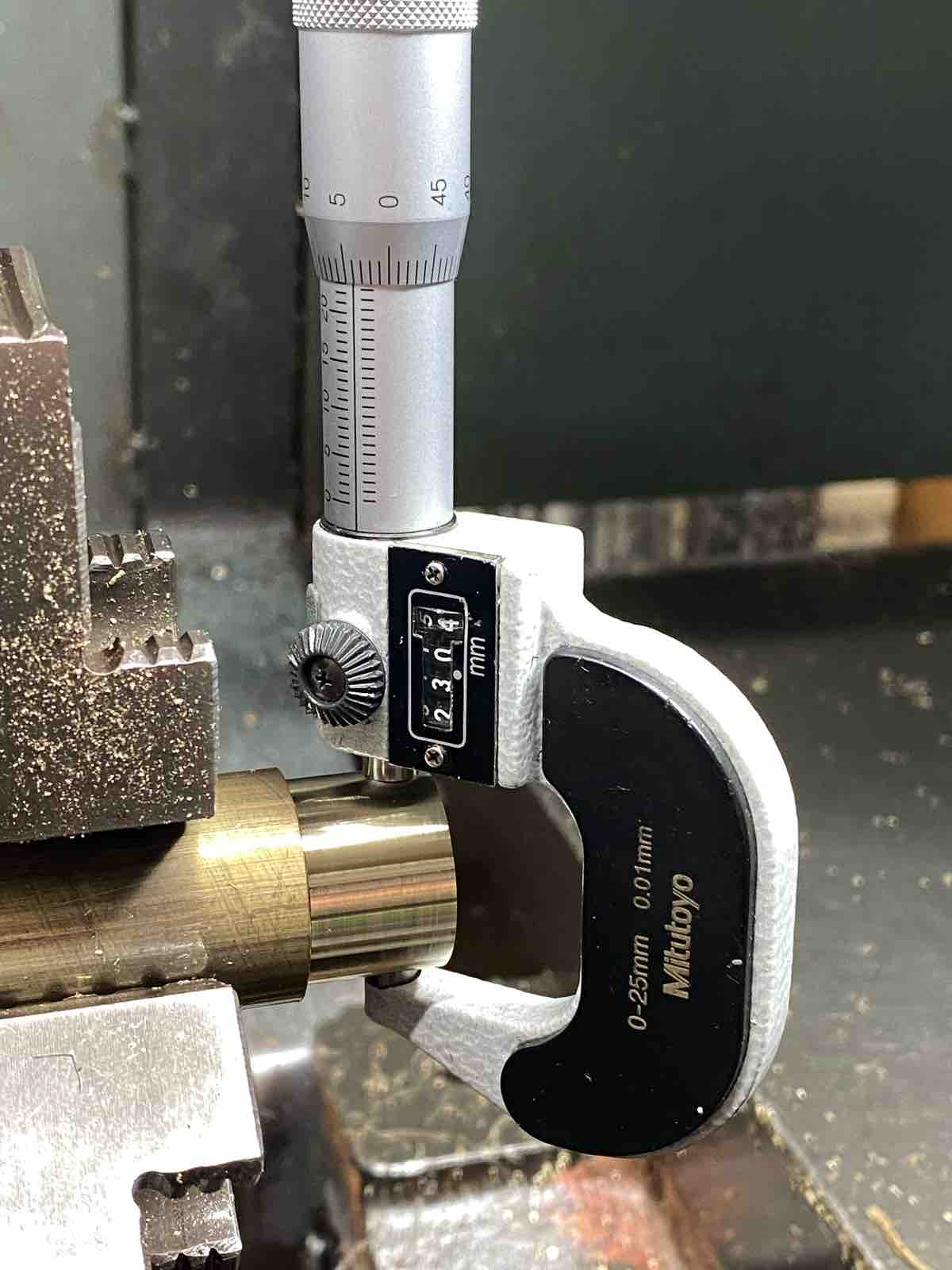

ハイギアの荒加工後に寸法を見間違えている事に気付く...。
仕上げ前に気付いて良かったけれども、長い部品なので、材料代と時間の消費が痛い。
気を取り直して再開。

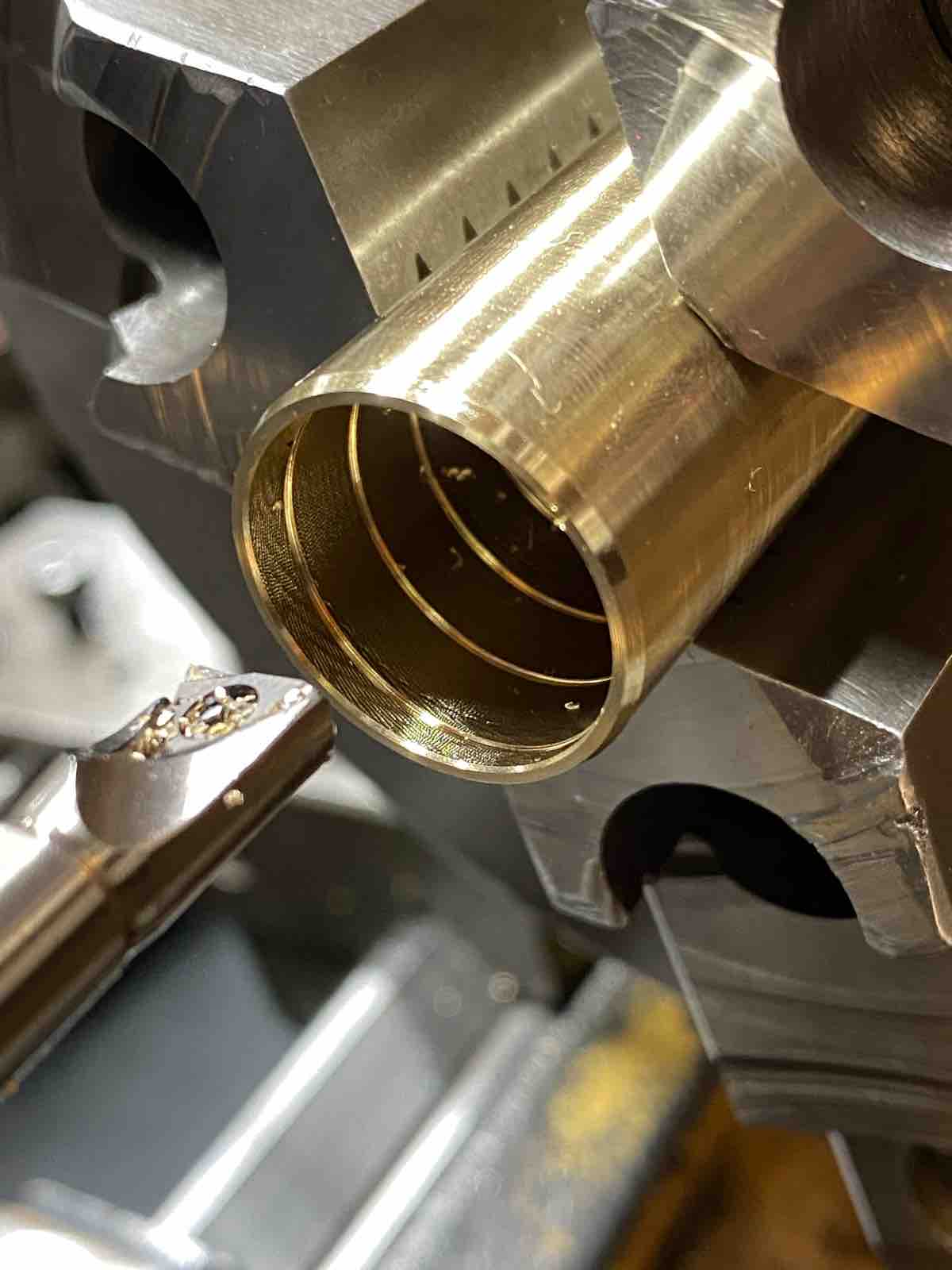

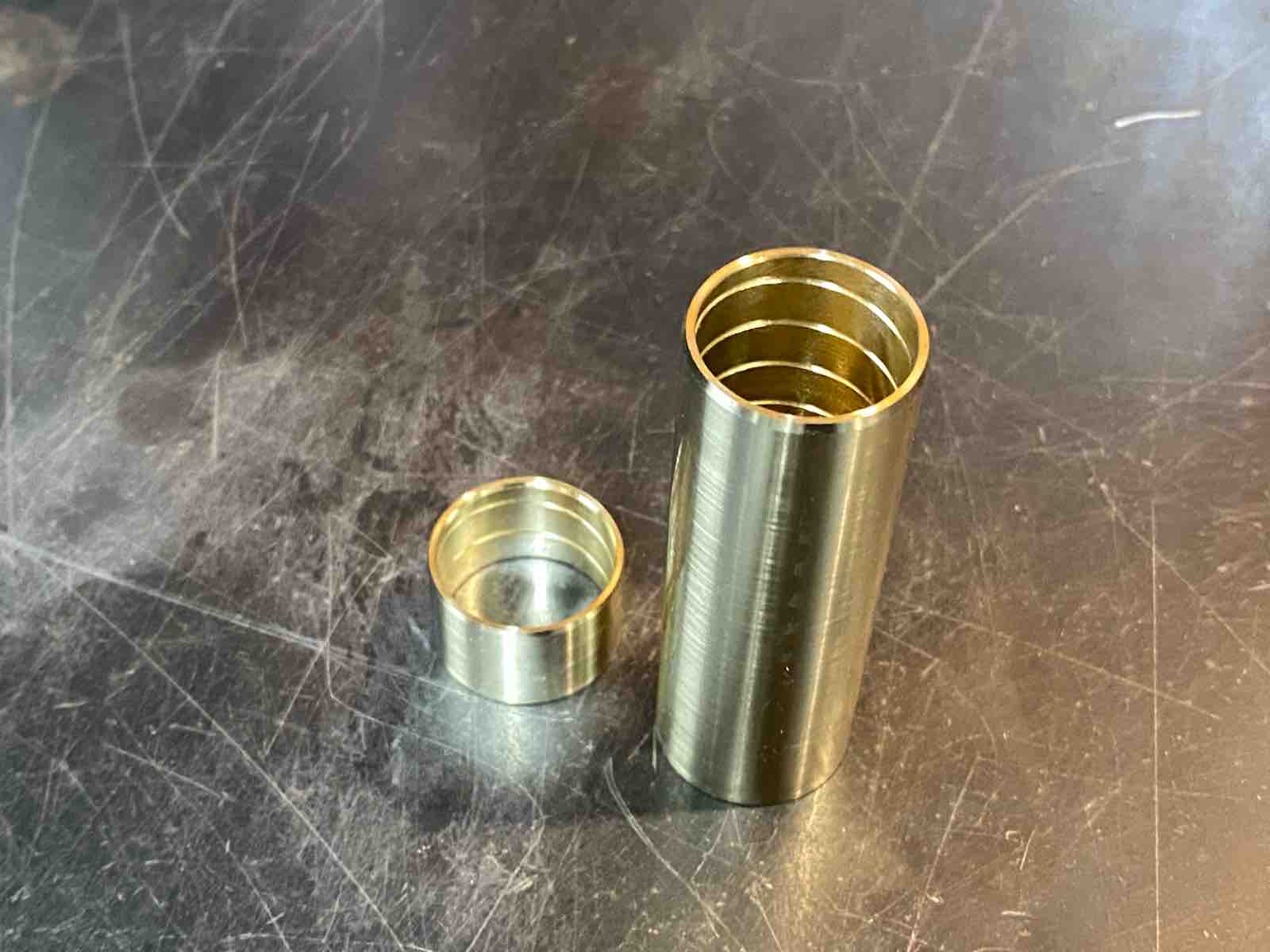

オイル溝とオイルラインが有るので工程が多くて大変。
ギアボックスの外側にオイルが出ないように溝は途中で止める。

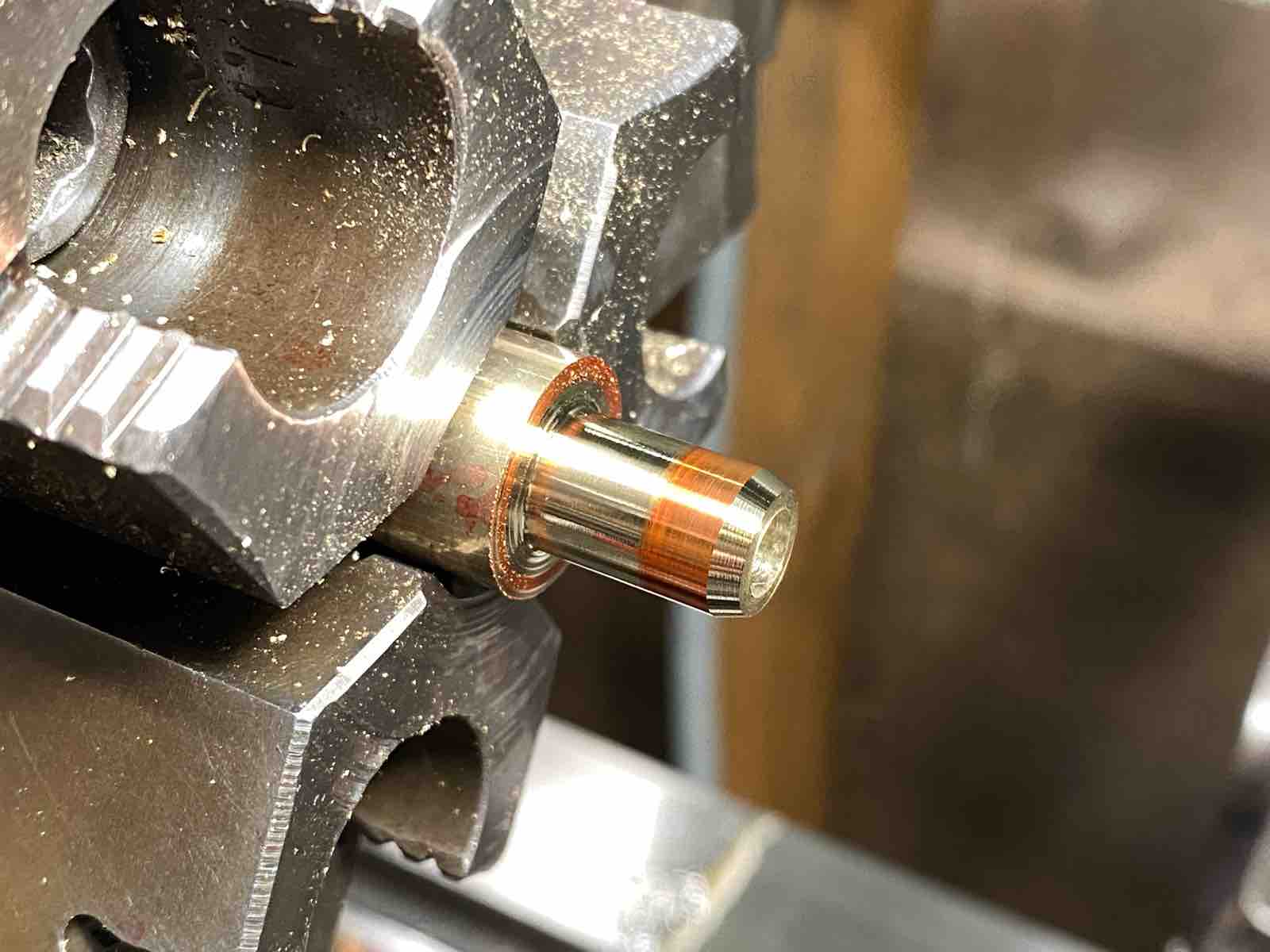

ローギアブッシュは短いのでスンナリ。

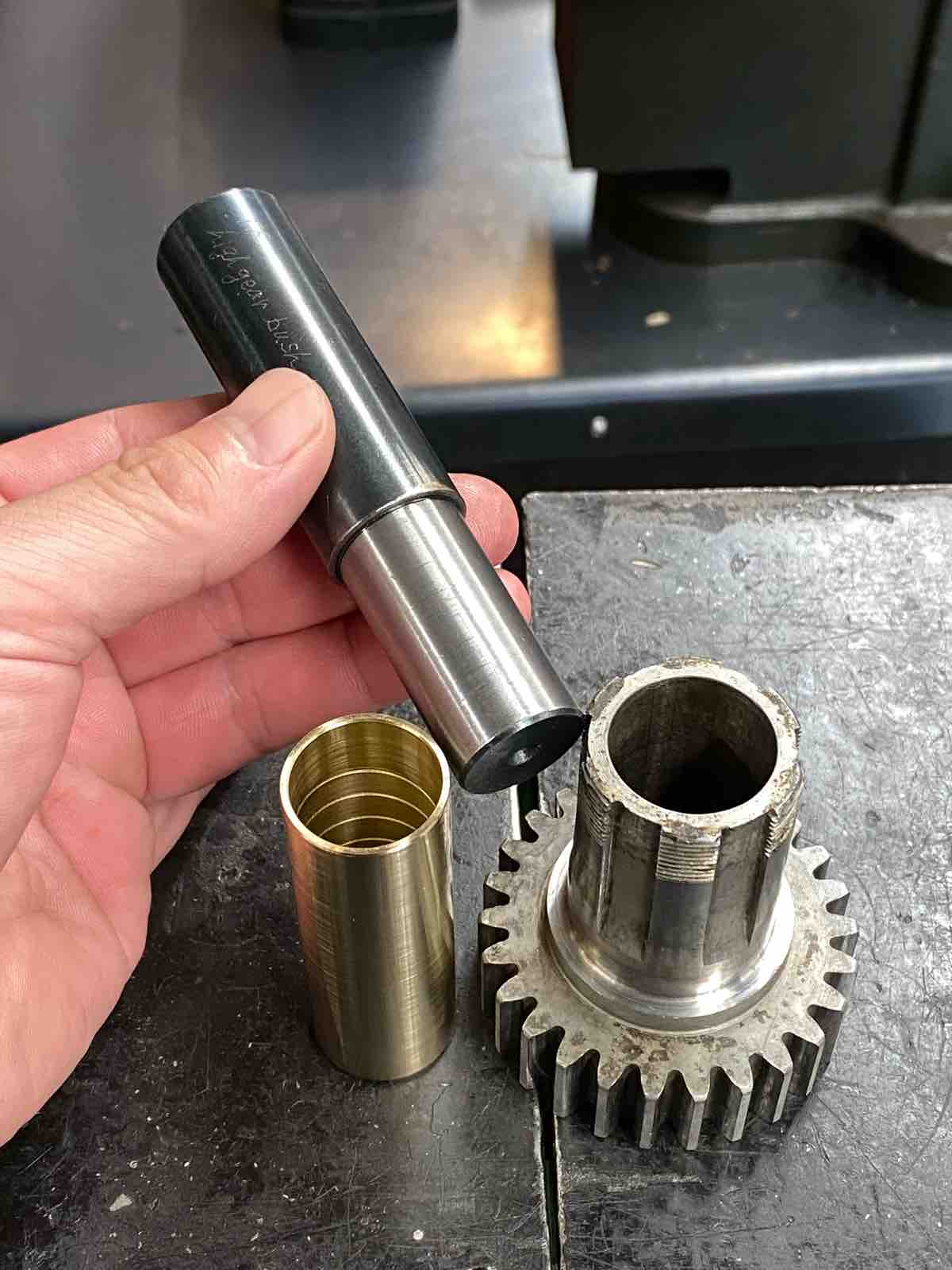

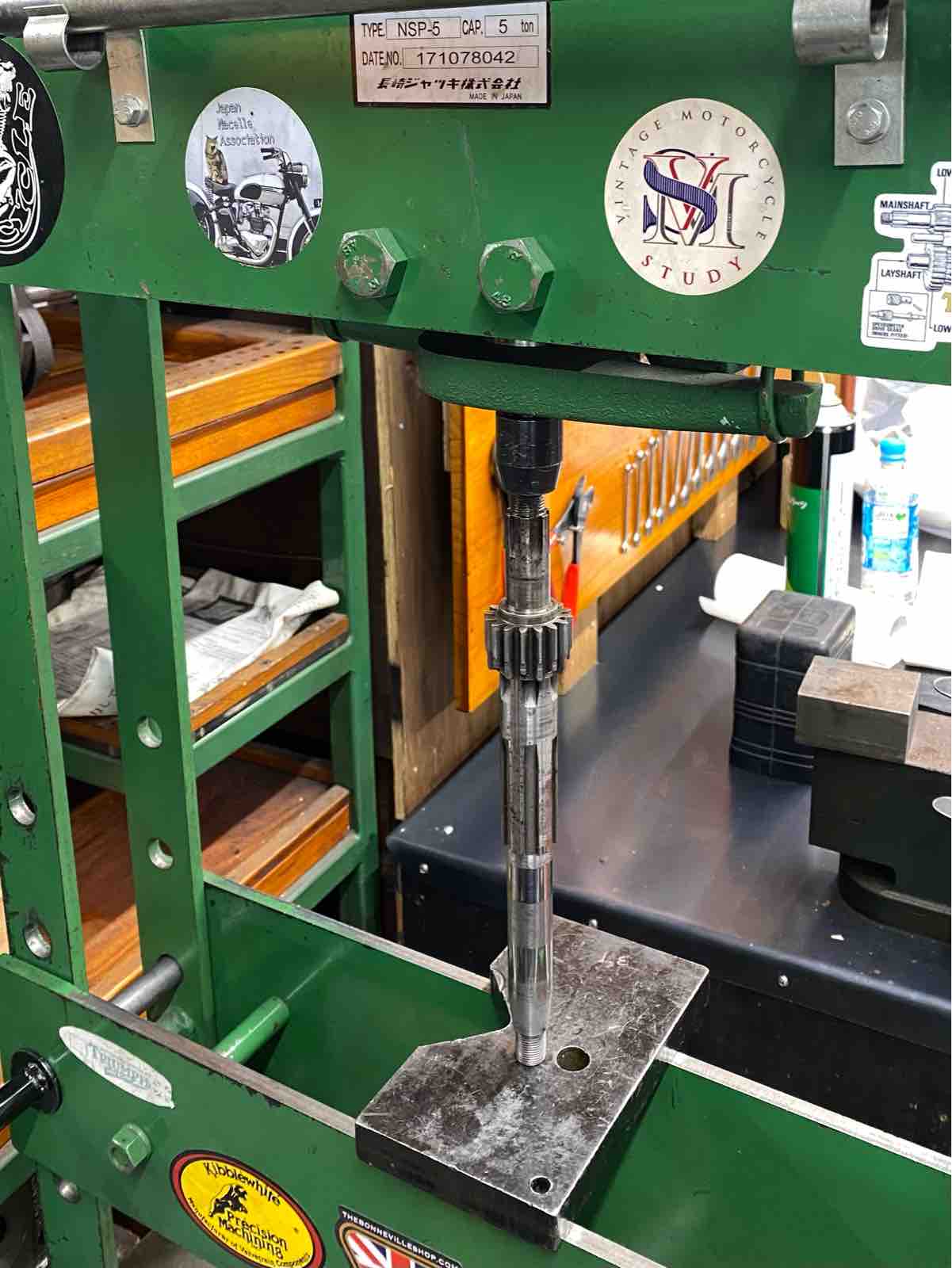

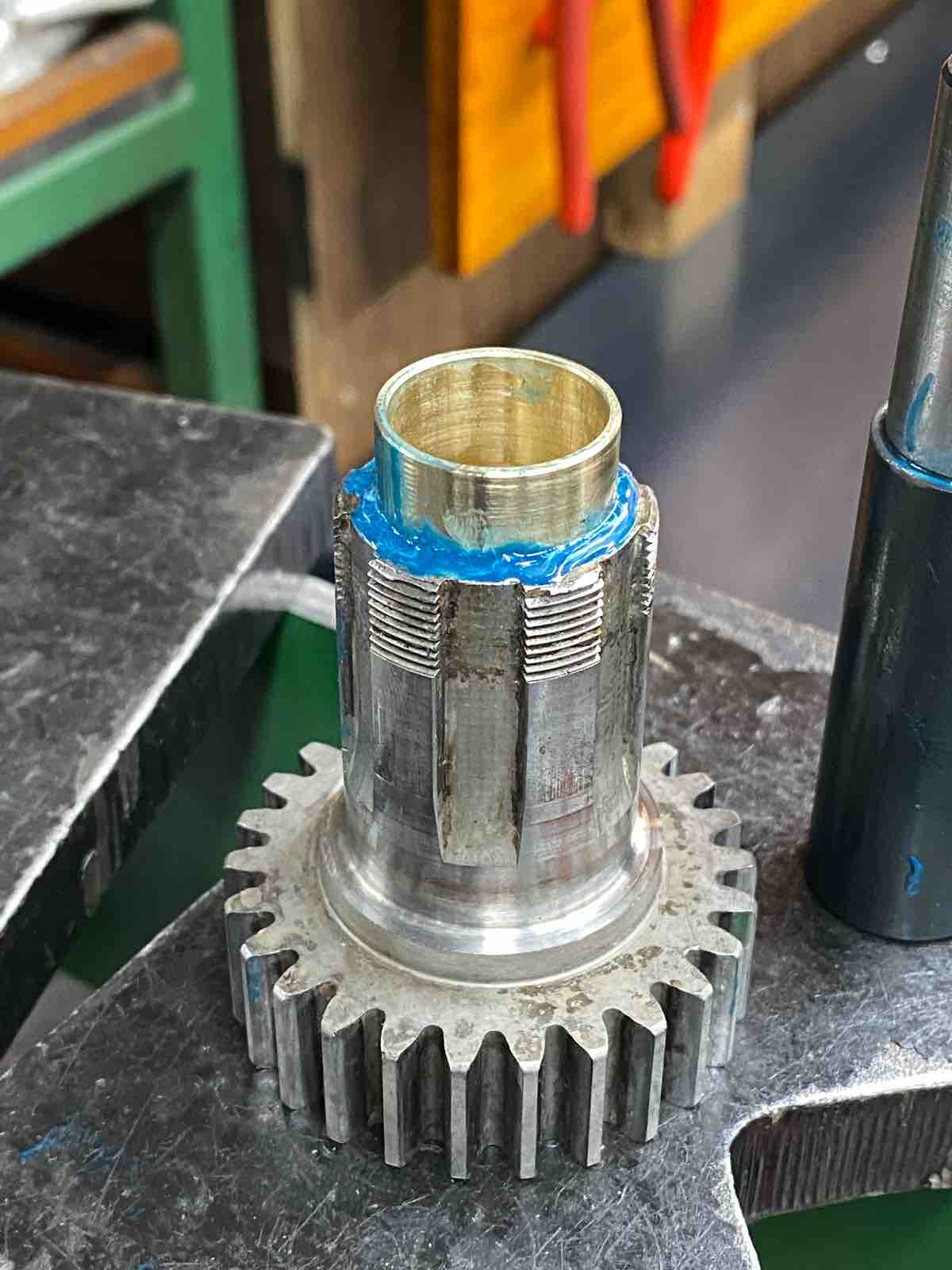

作製したブッシュを油圧プレスで圧入。

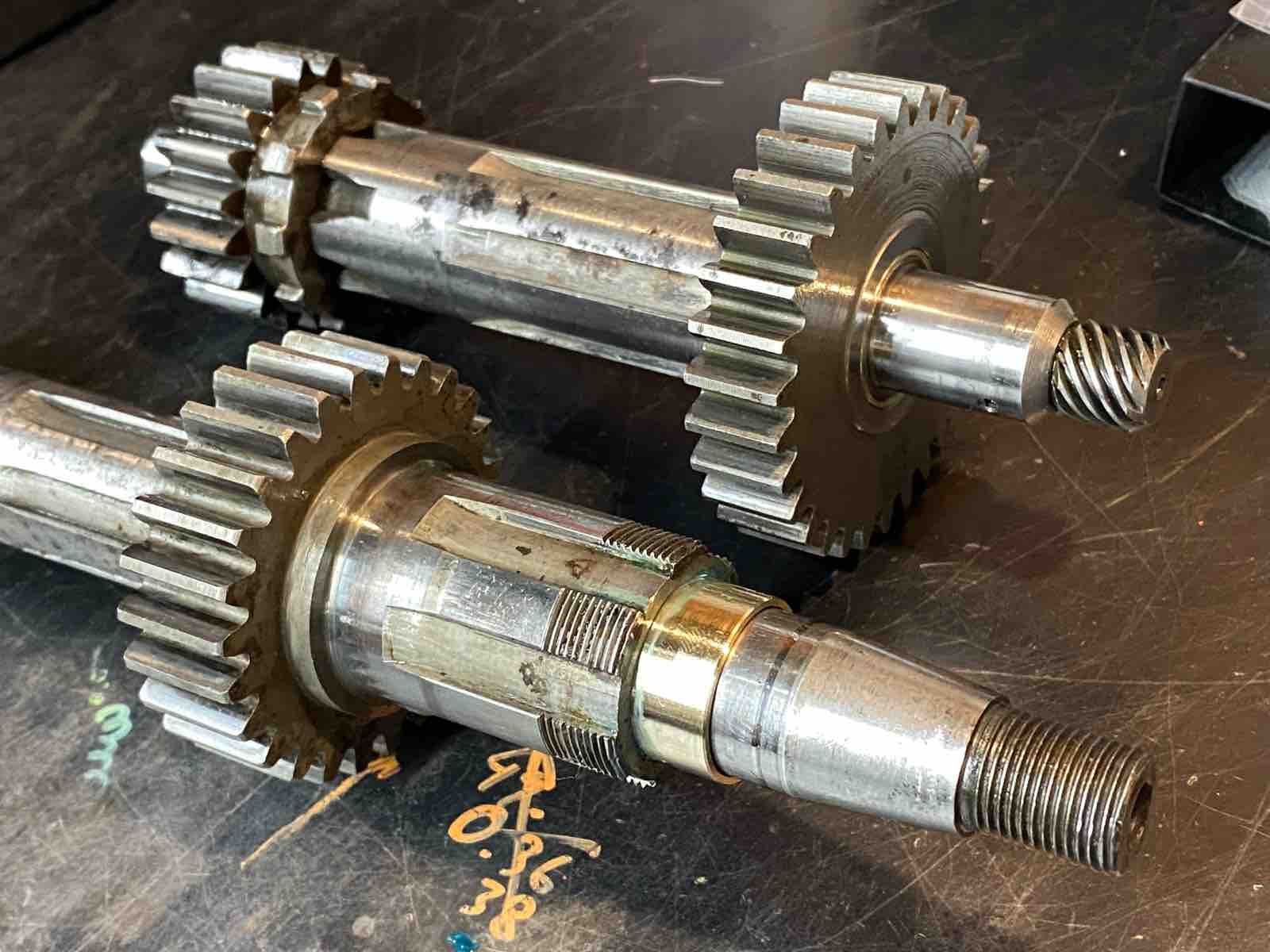

ハイギア問題無し。

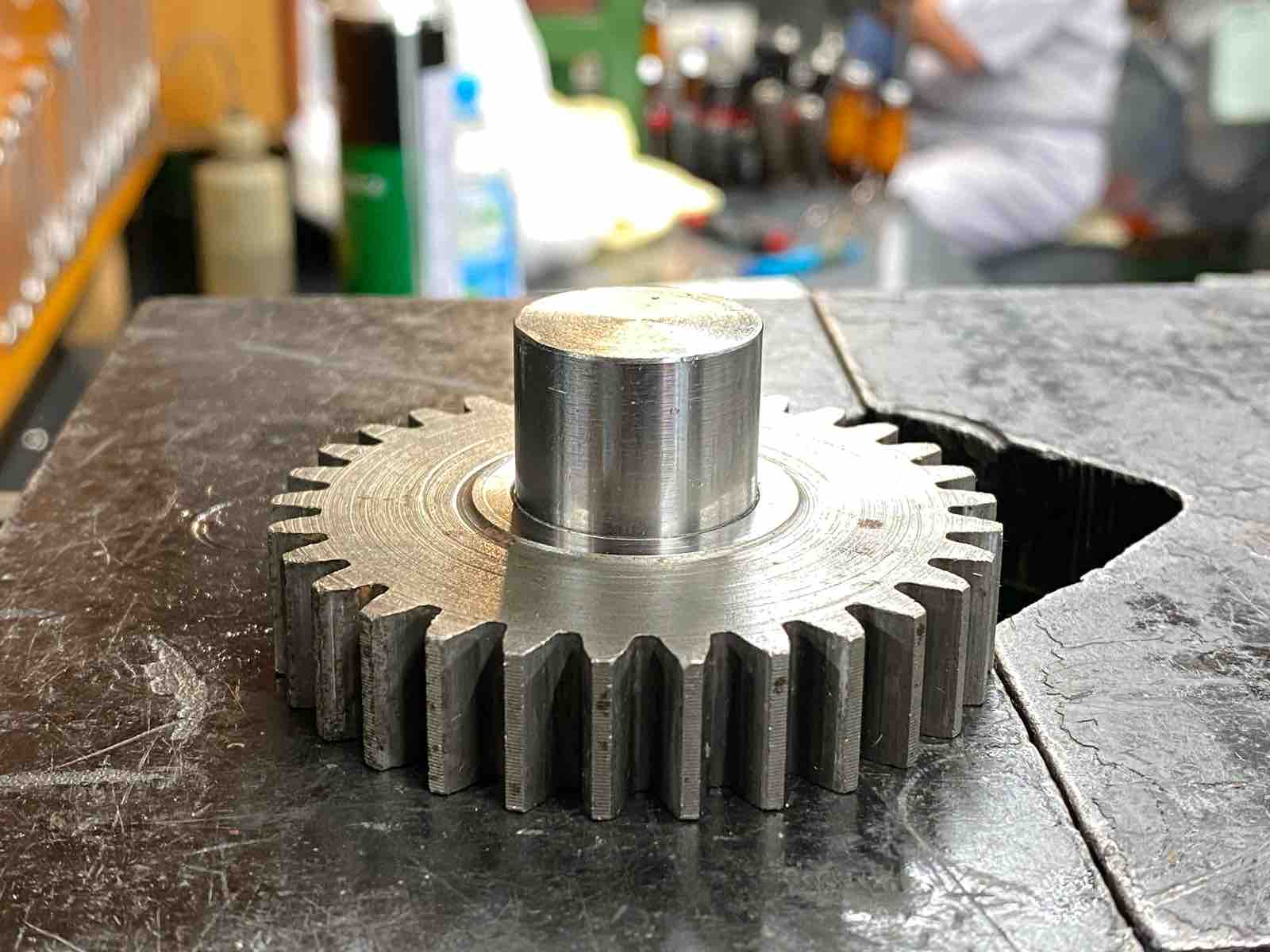

ローギアも同じく。

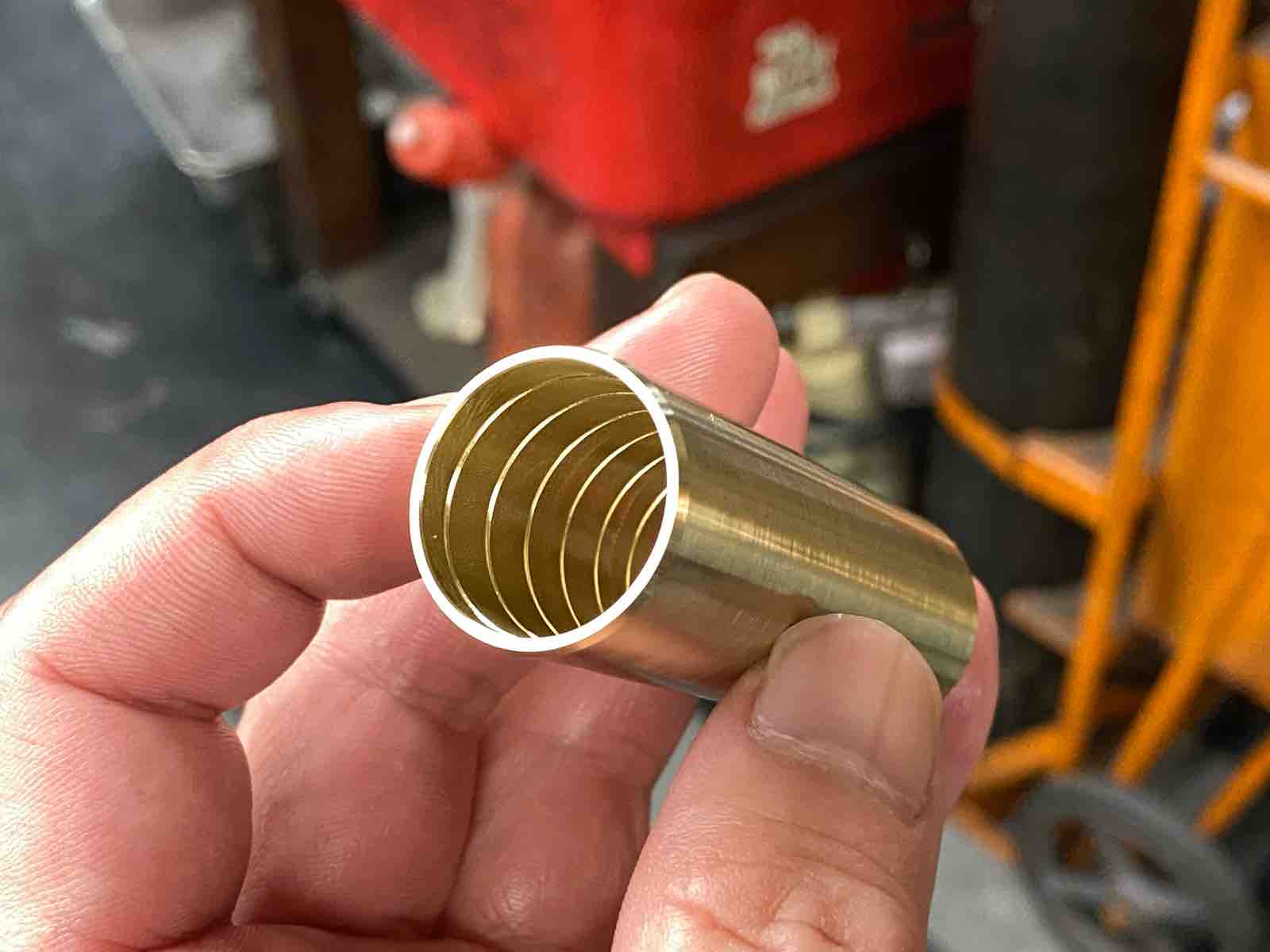

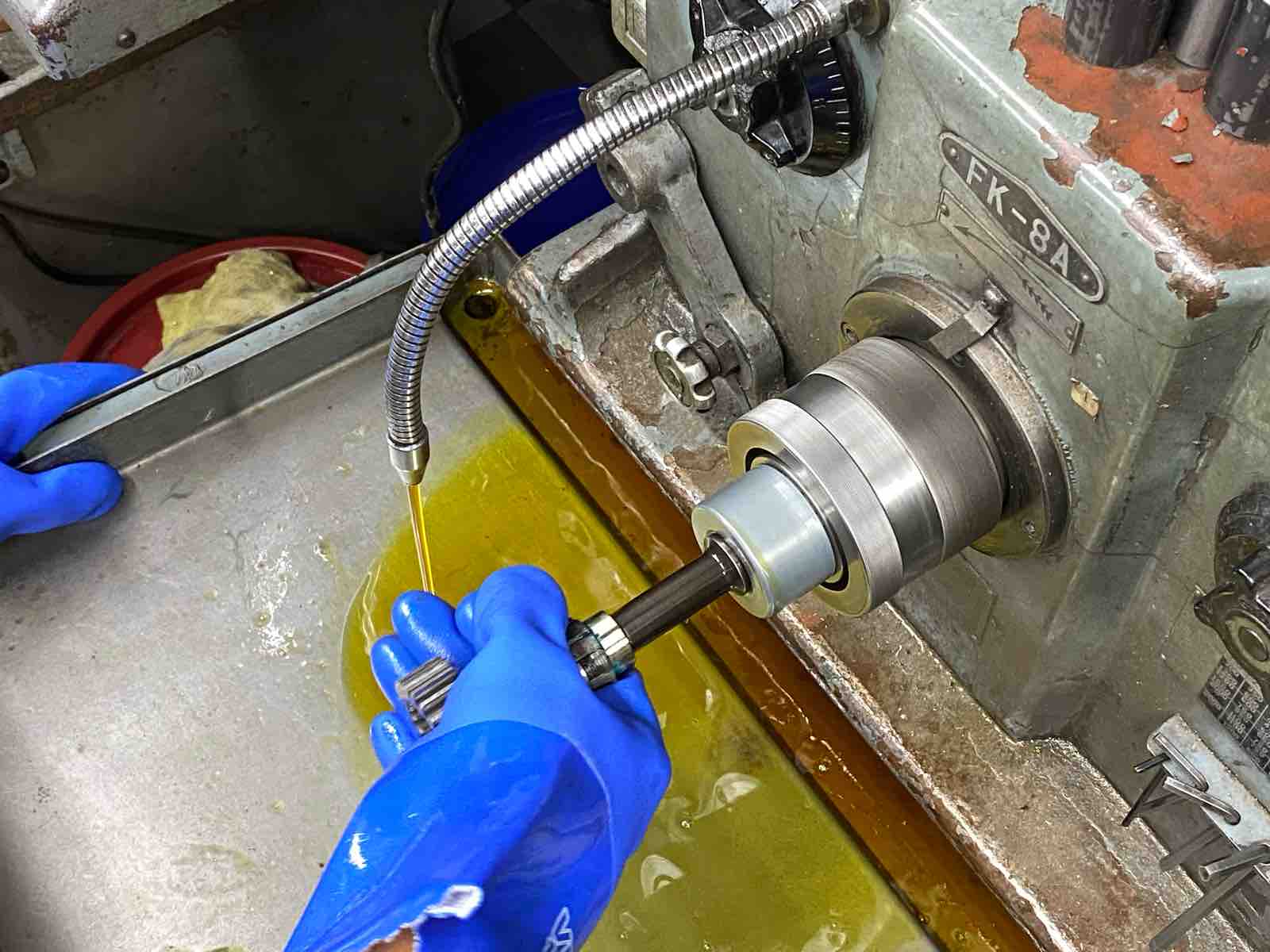

圧入した事により内径が縮むので、ホーニングマシンでホーニング。

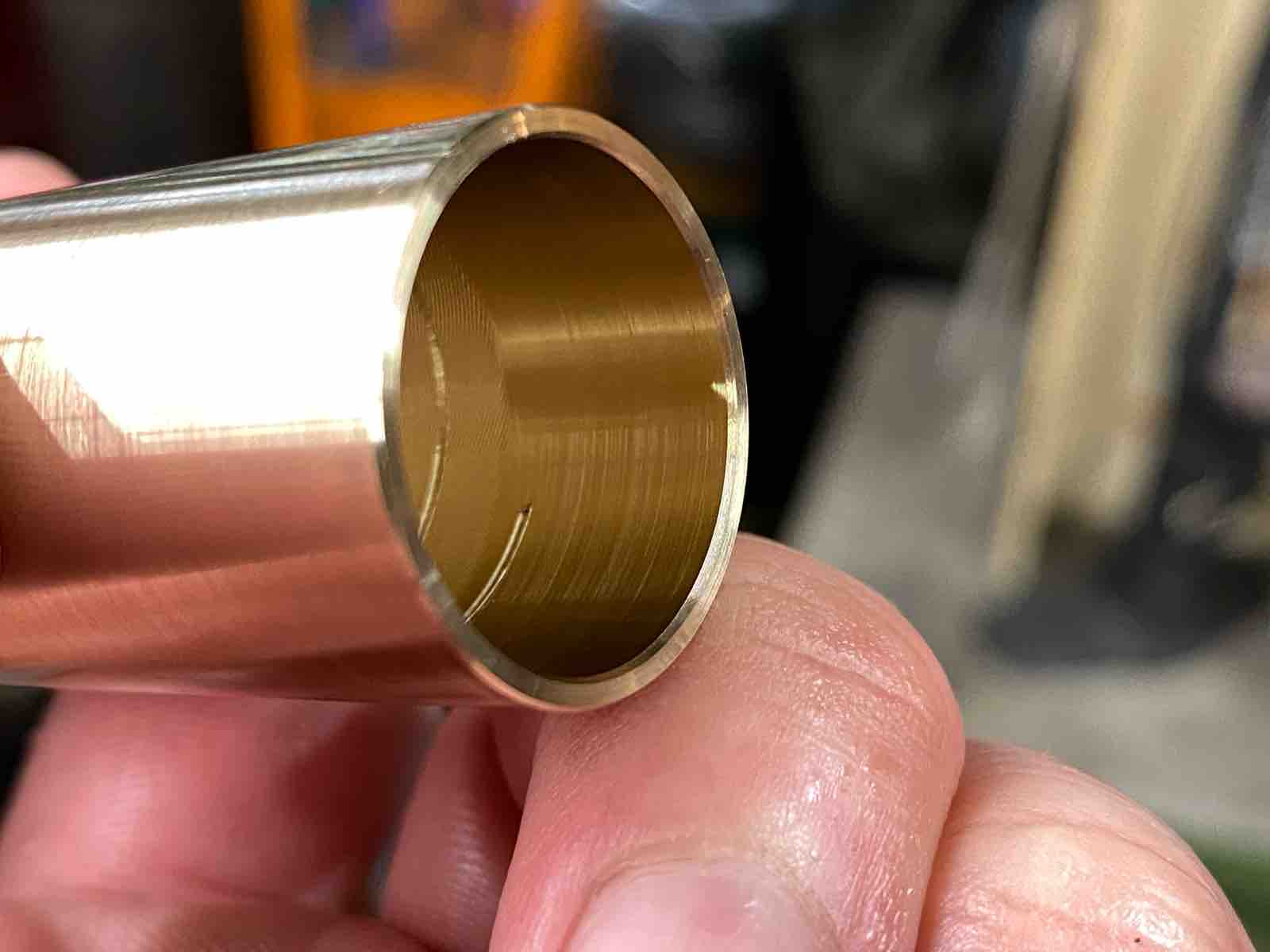

内径調整完了。

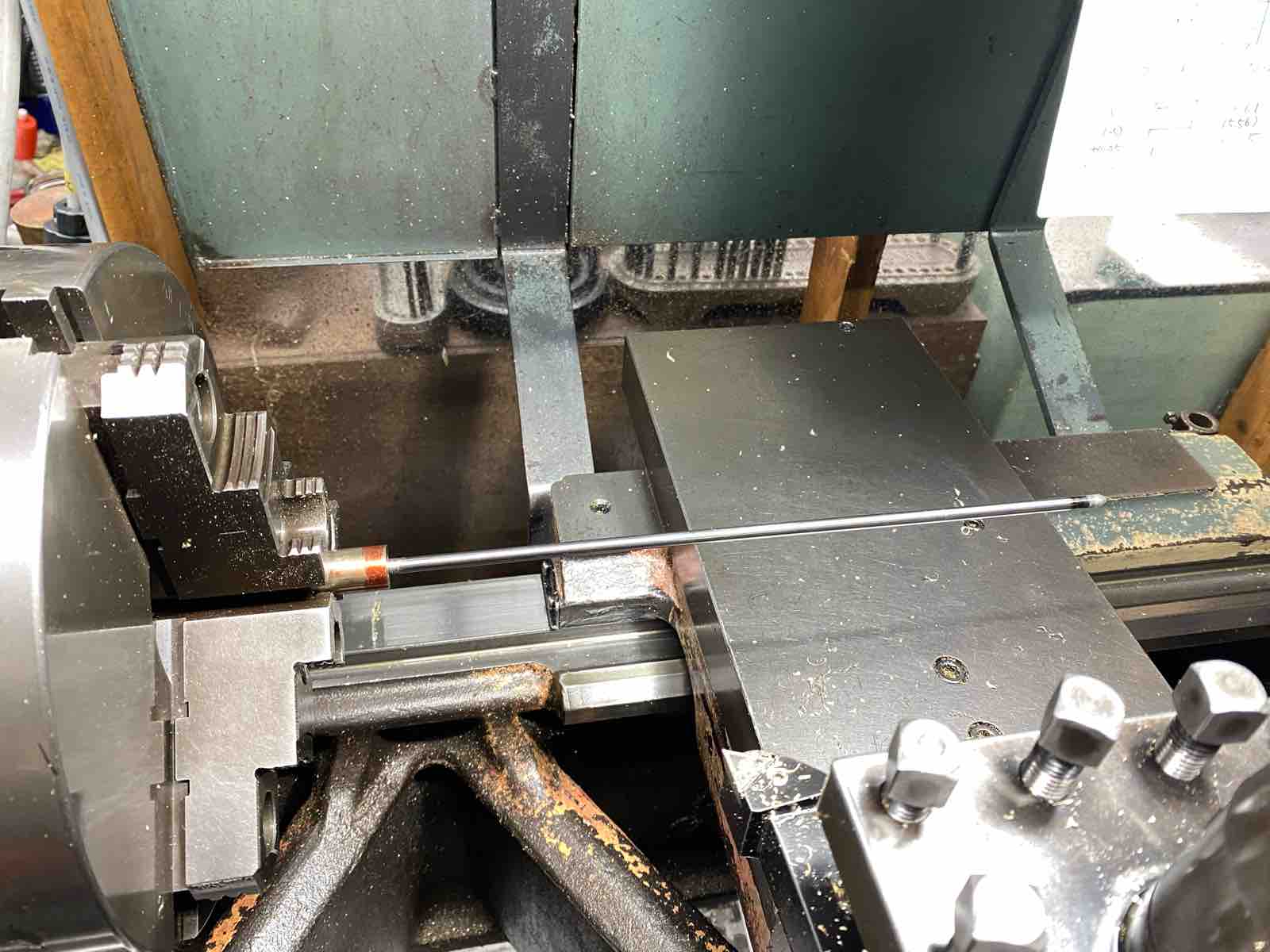

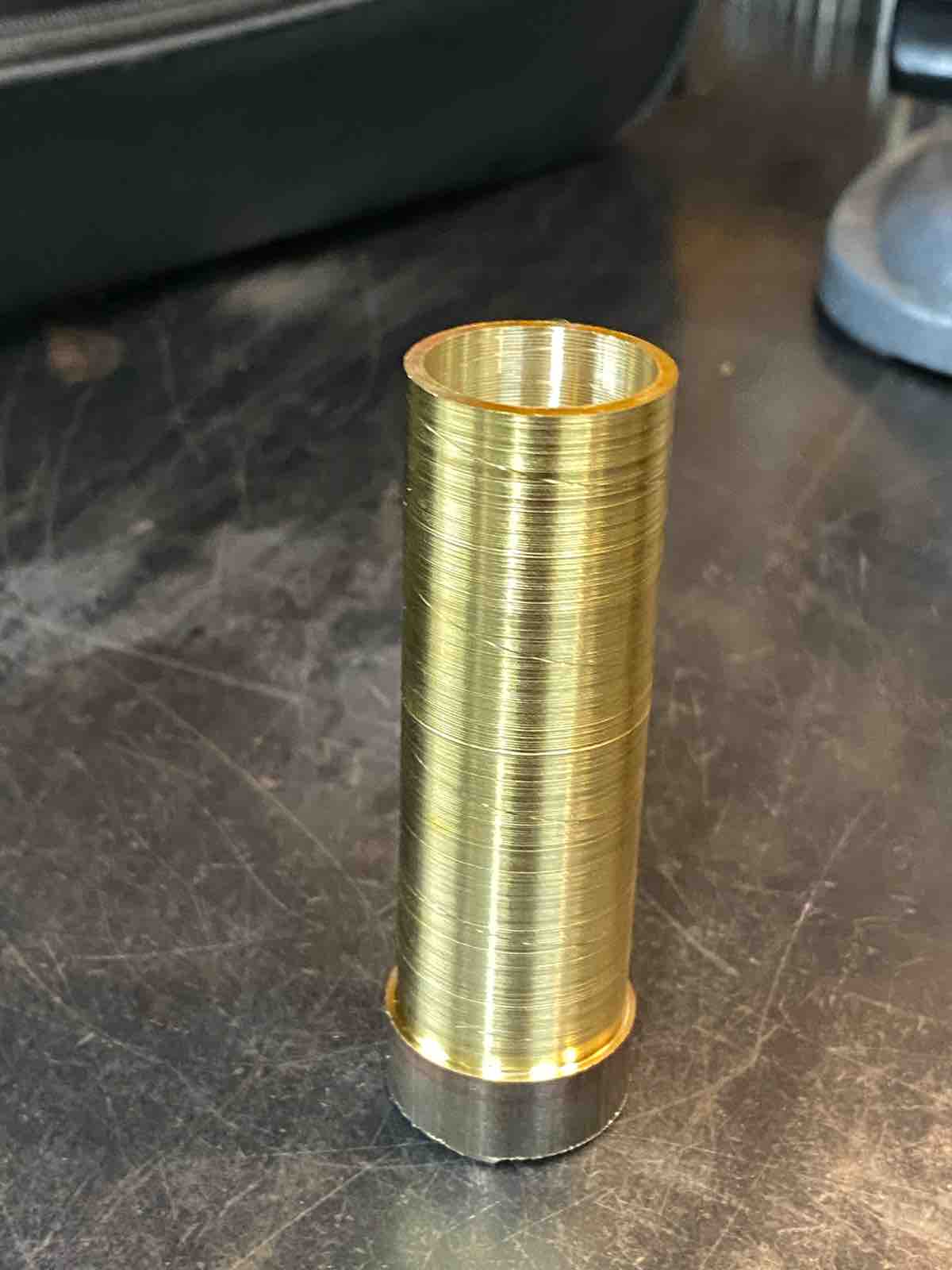

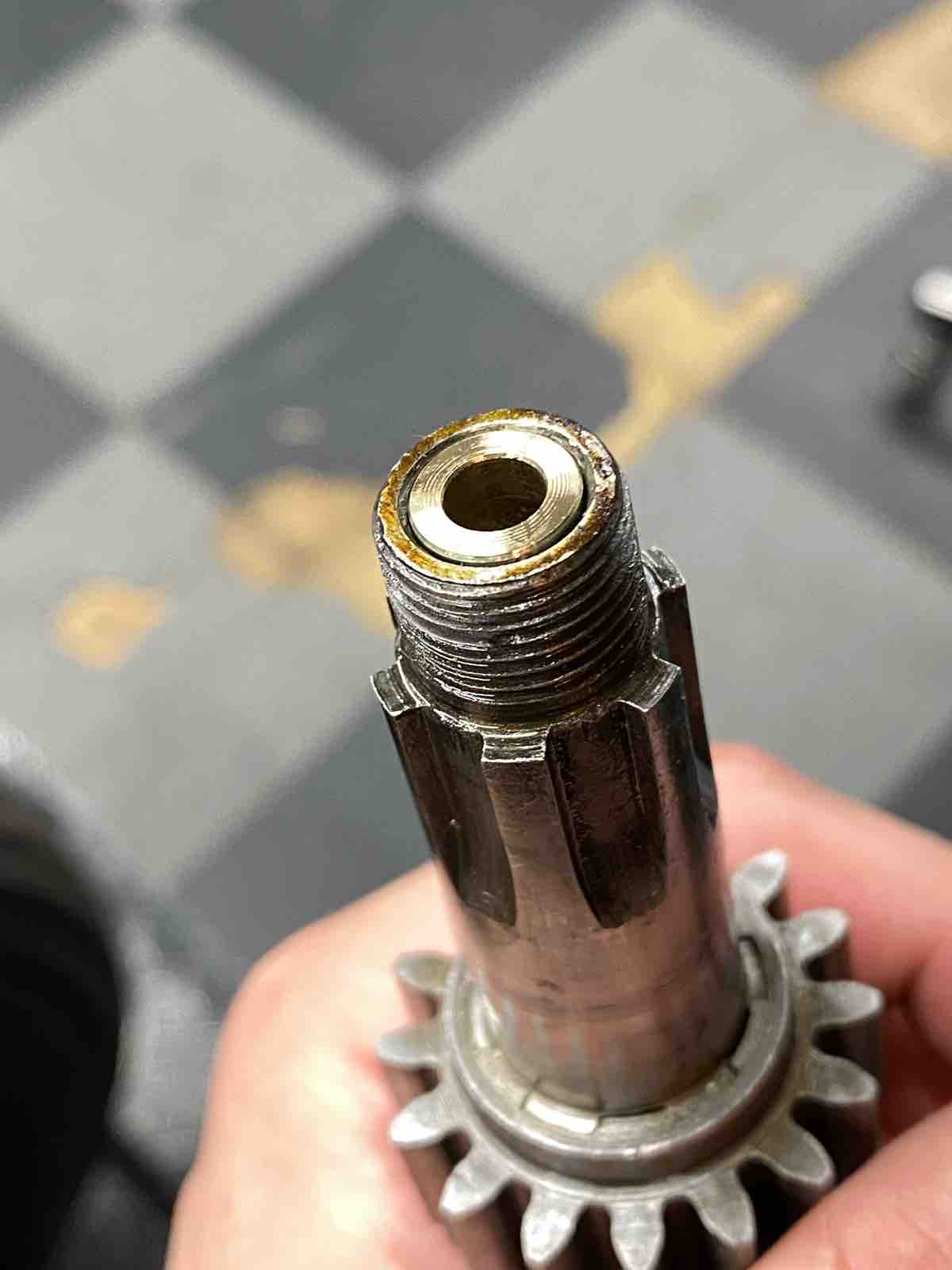

クラッチプッシュロッド・ブッシュ作製。

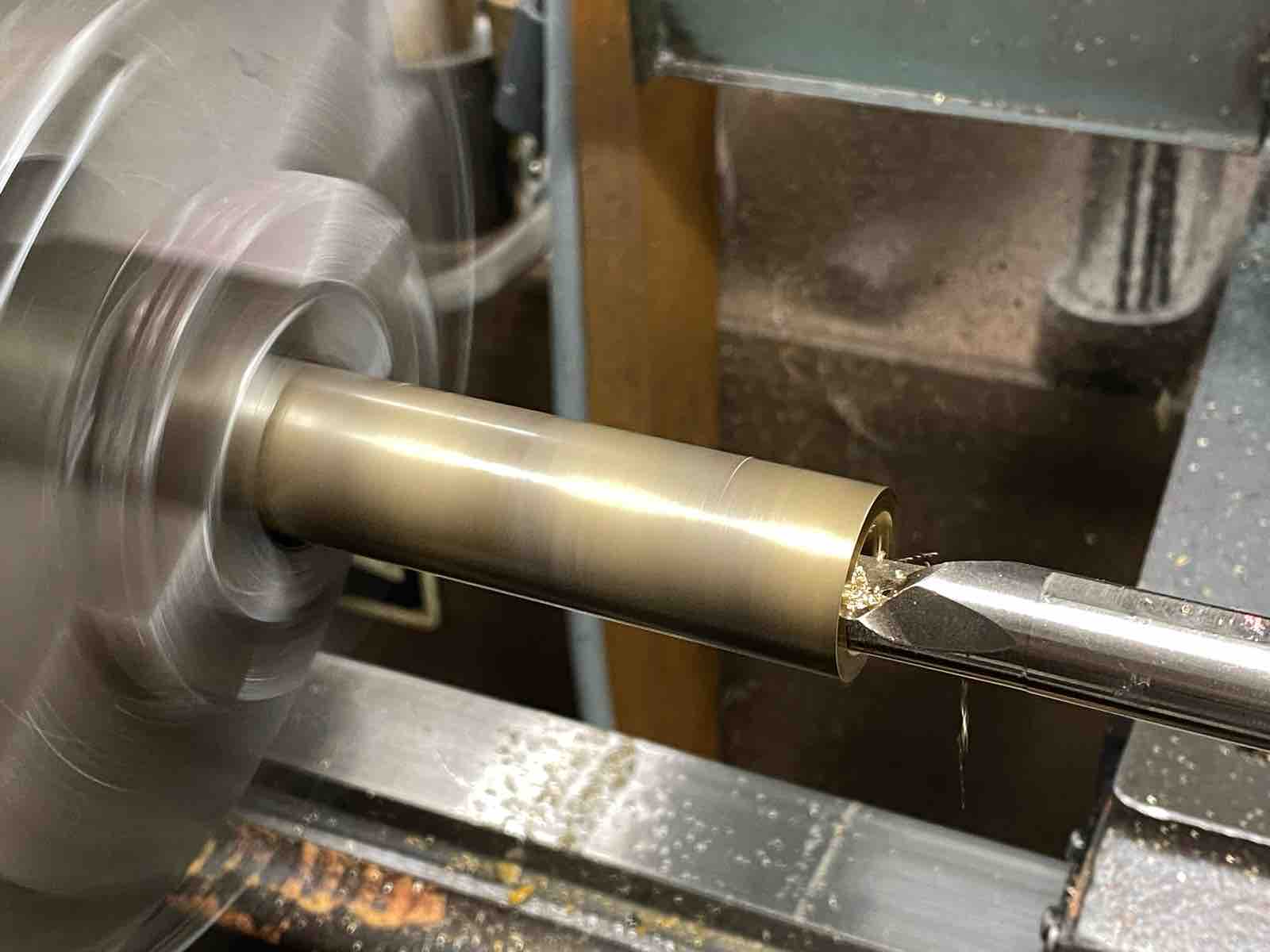

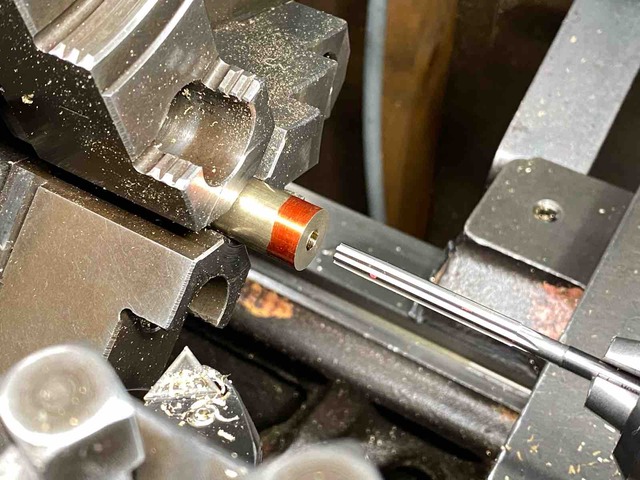

内径は下穴を開けてリーマー通し。

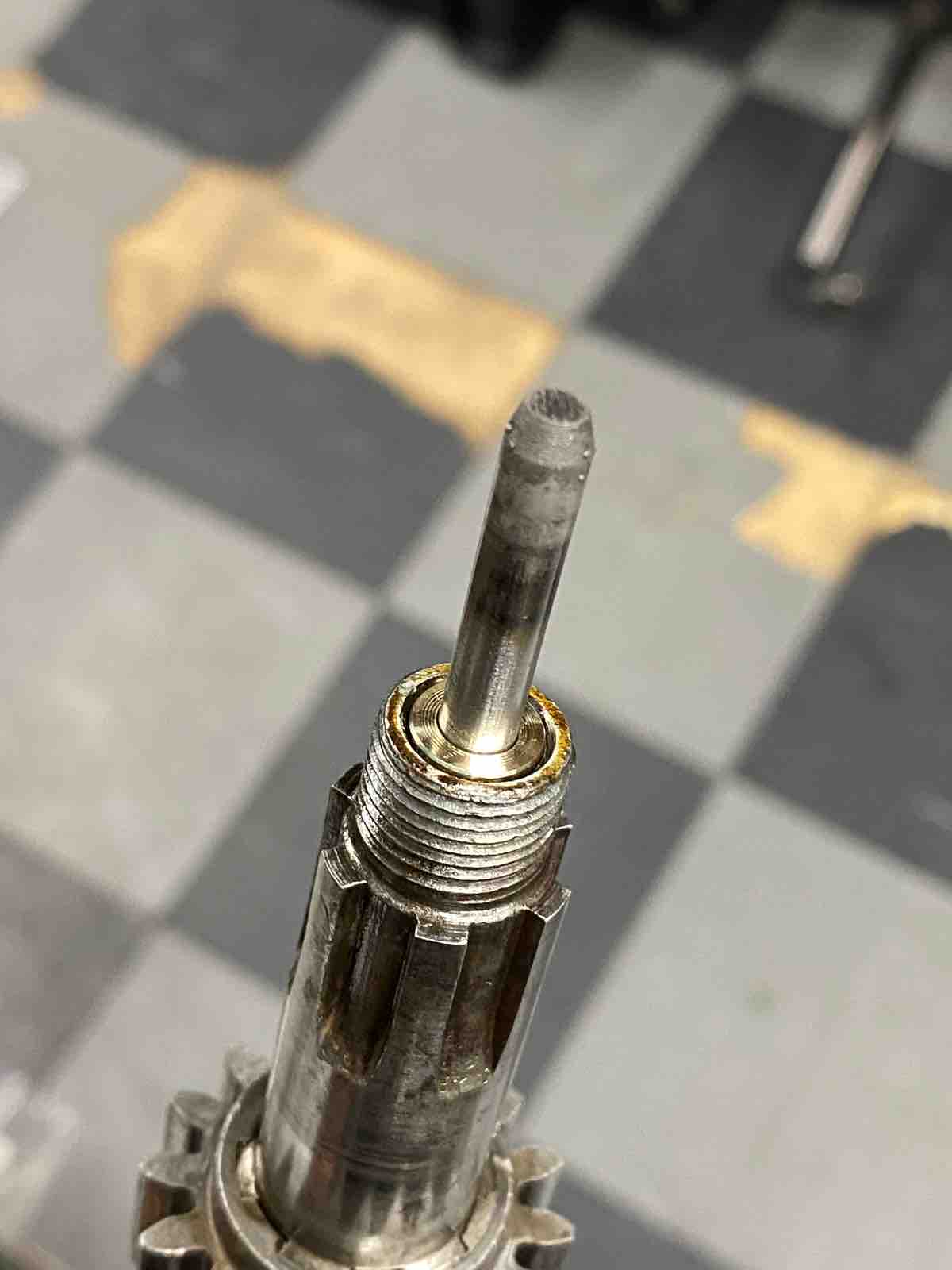

シャフト側に段付き摩耗があるのでC面取りを多めに取った。
油圧プレスにて圧入。

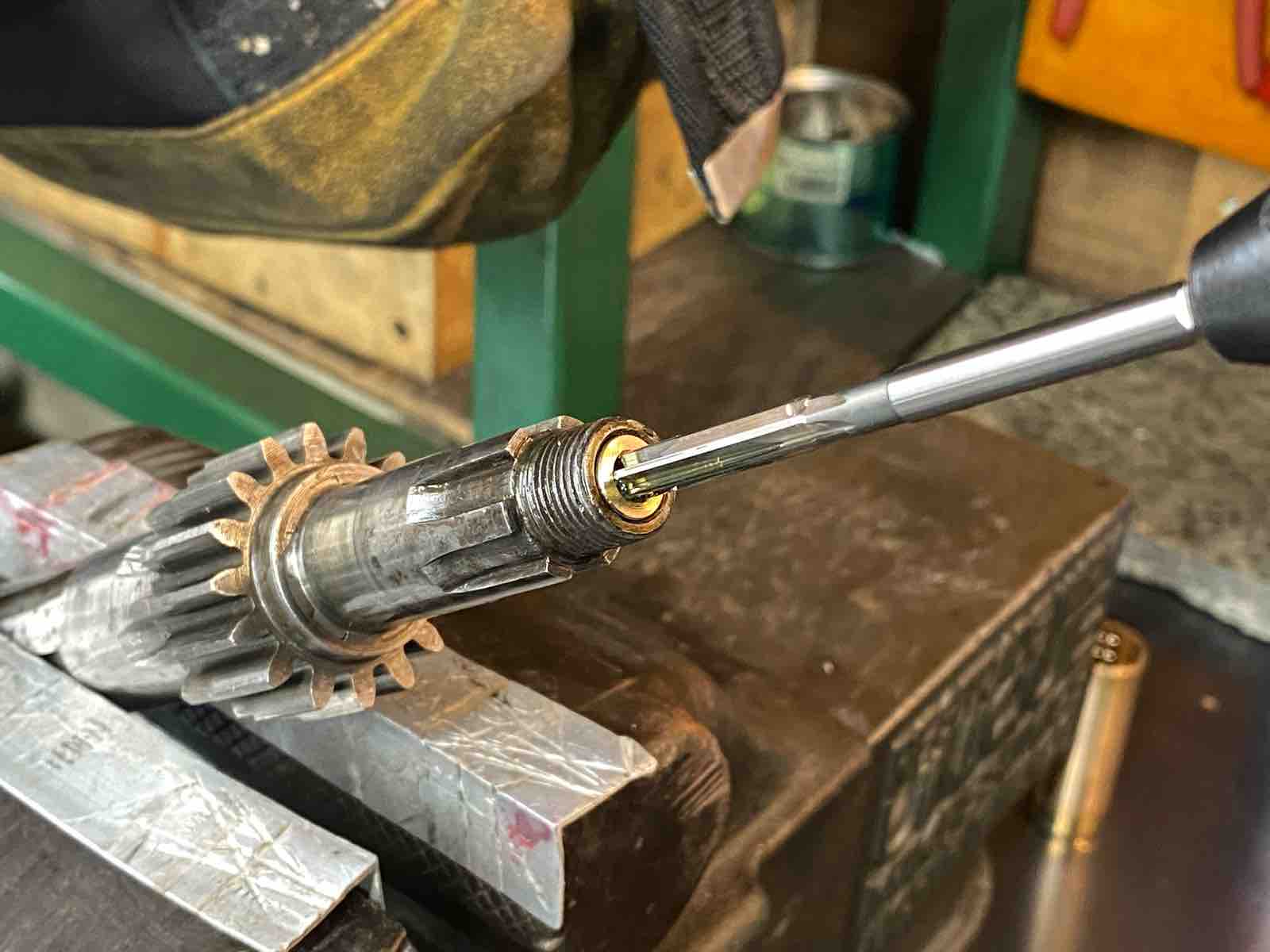

手前は良いが、奥が縮みすぎてしまったので、再度リーマーを通す。
完成!
続く
