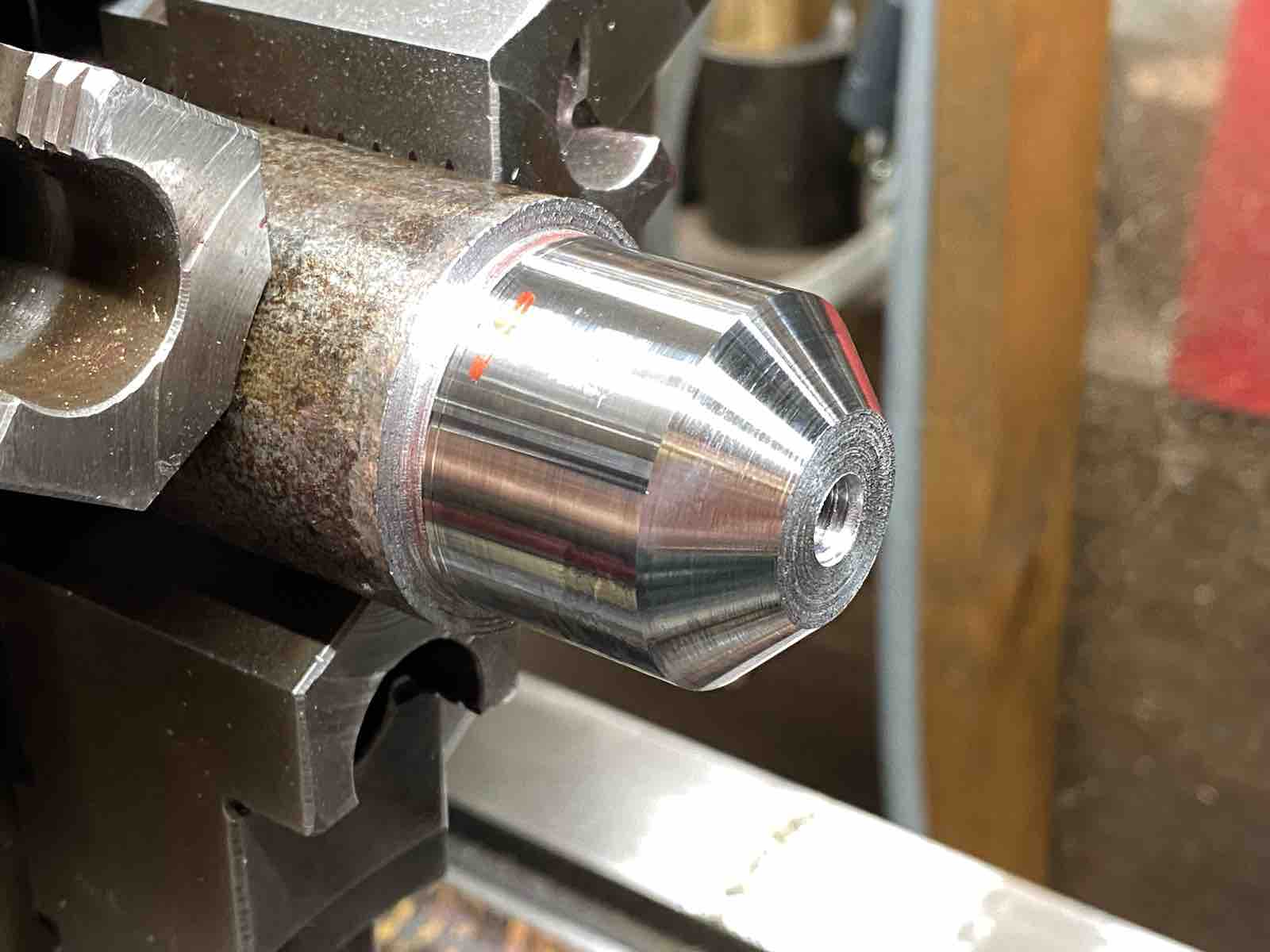

前回の続き。まずは失敗した治具作りから。

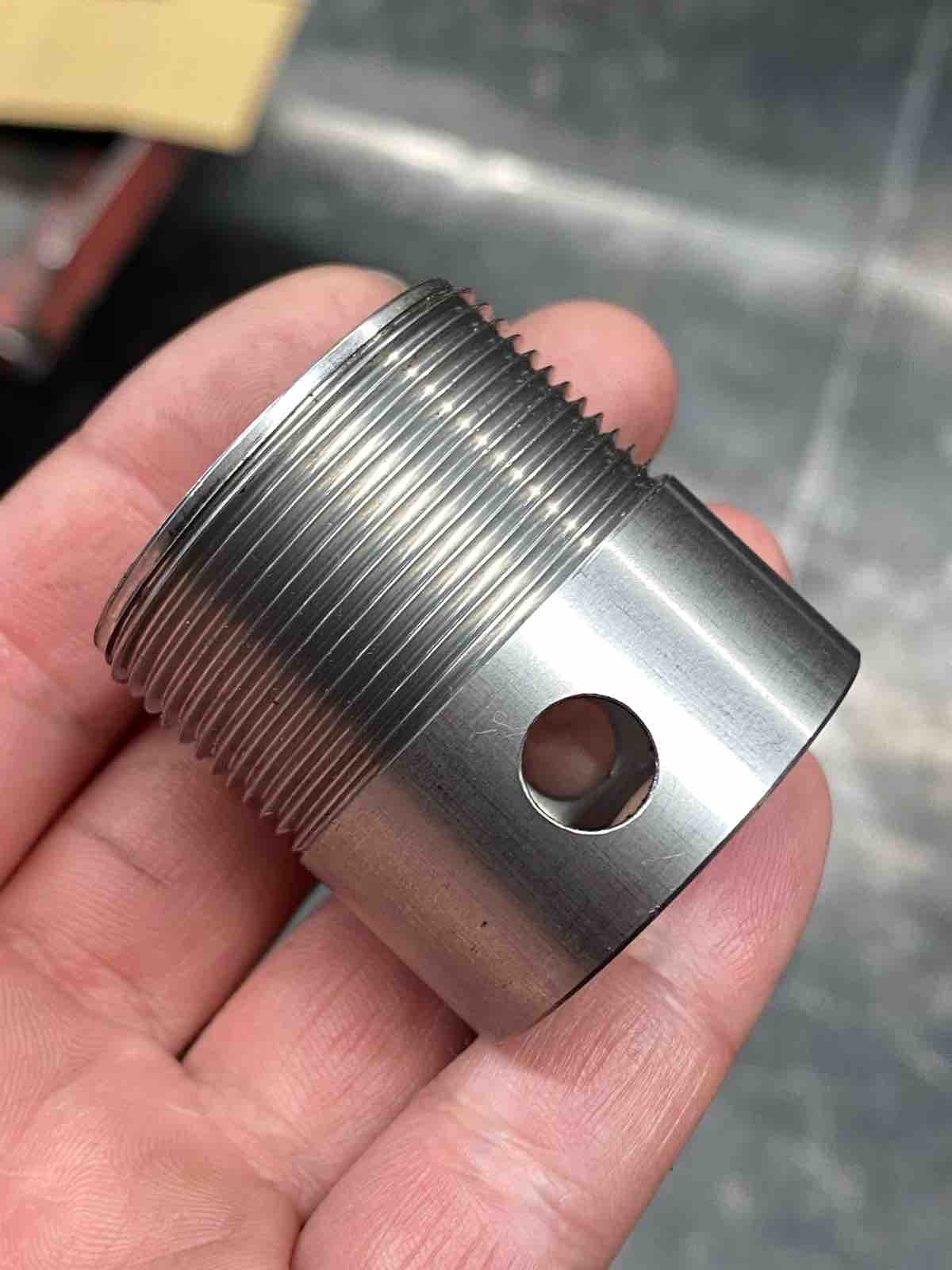

ドリルの下穴を前回より大きくする事で垂直にネジが切れた。

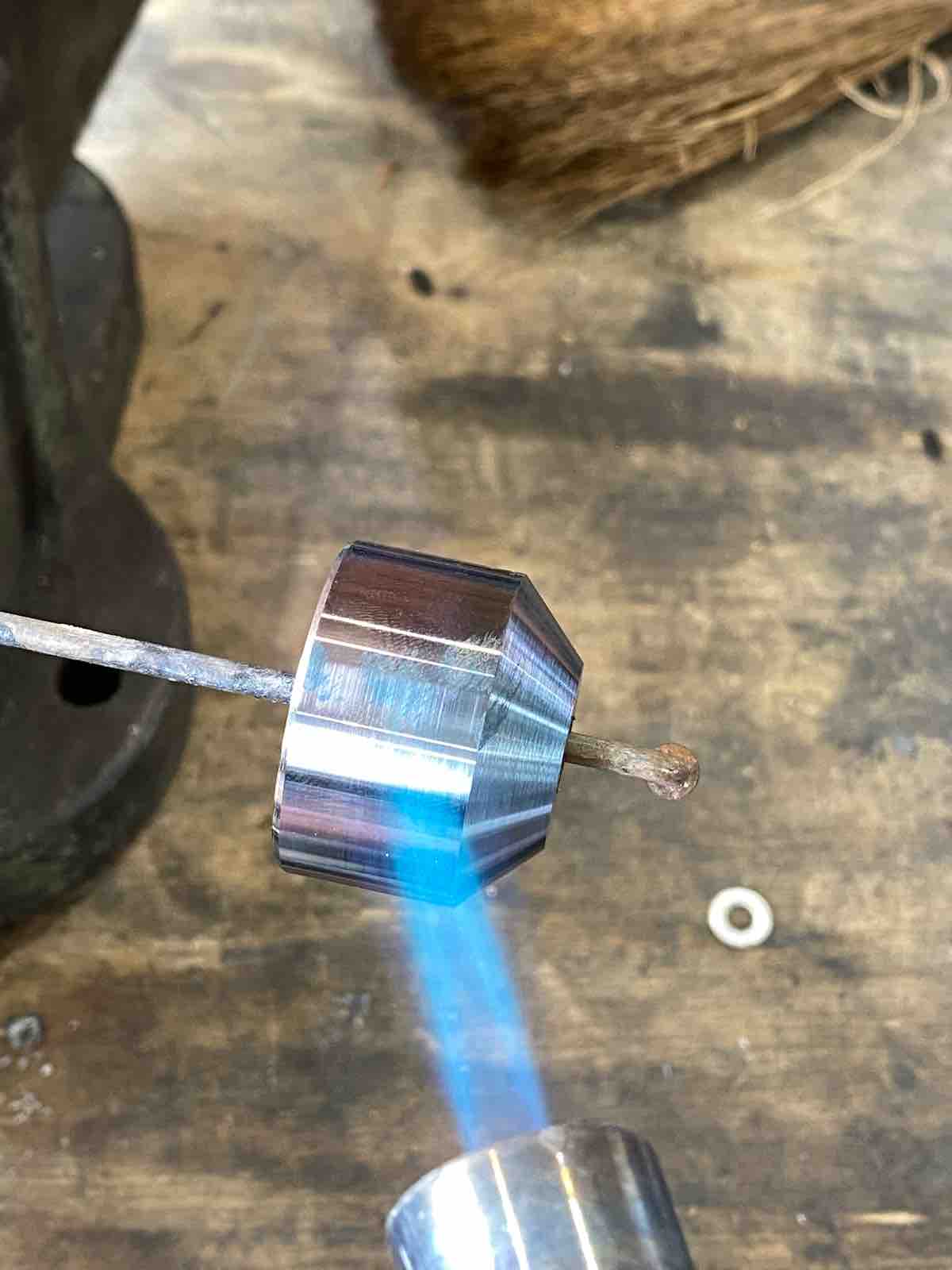

トーチで炙る。最初に黒くなって、それから銀色になったらオイルにドボン。

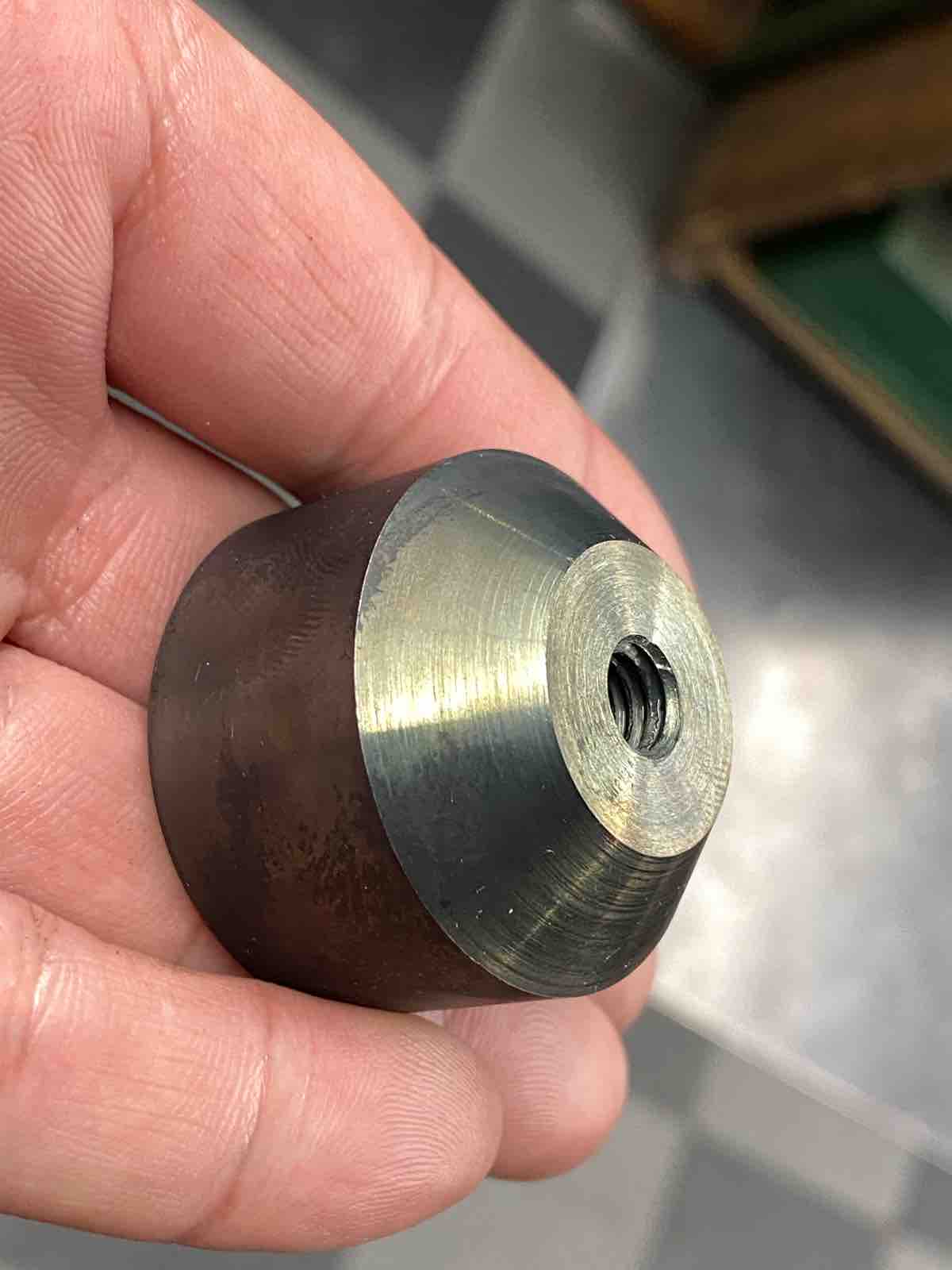

黒光り。

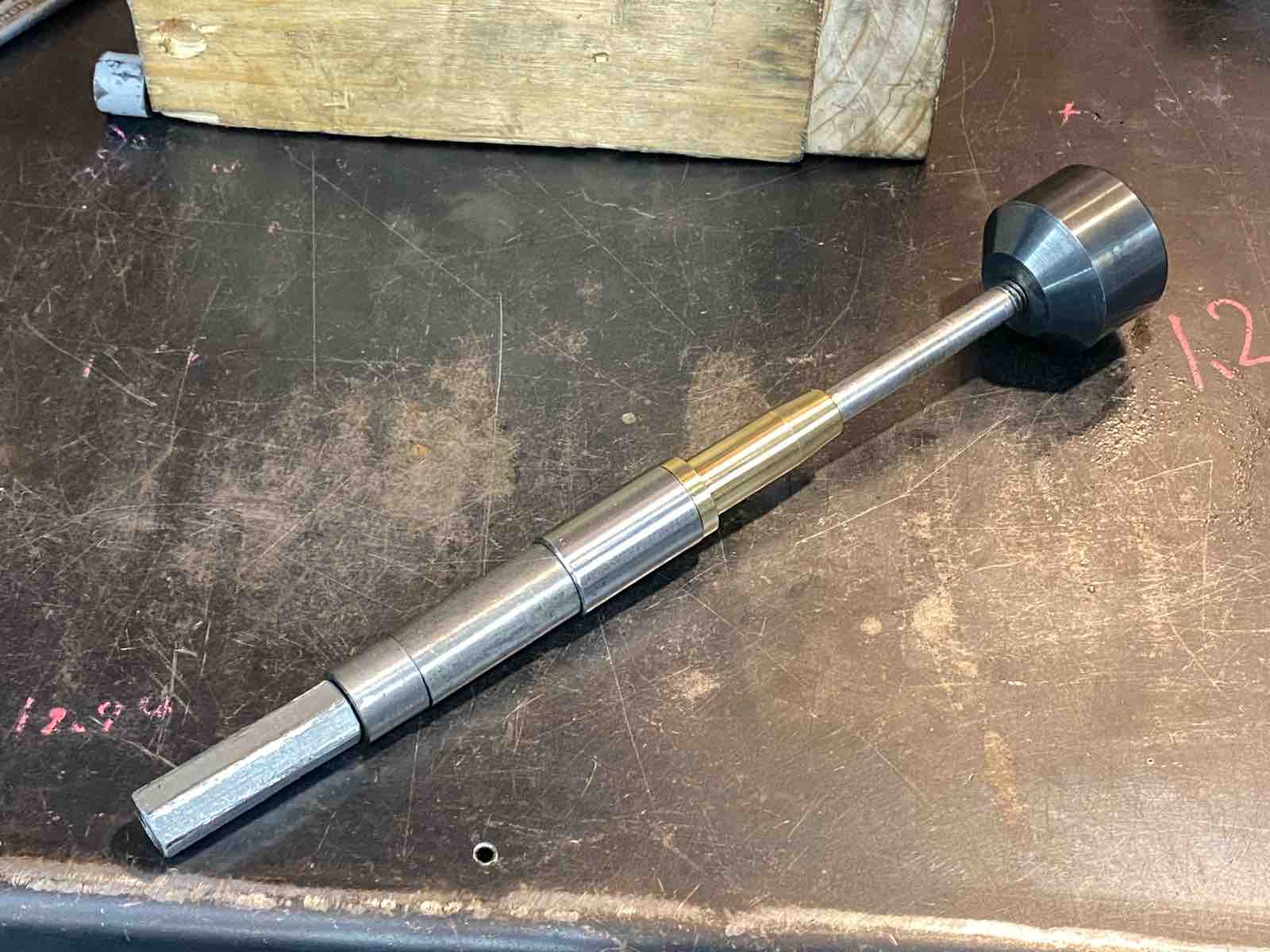

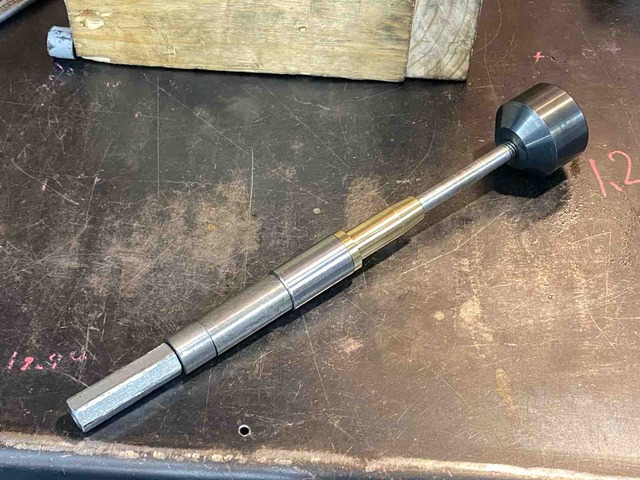

バルブシート受けが完成。治具の準備が完了。

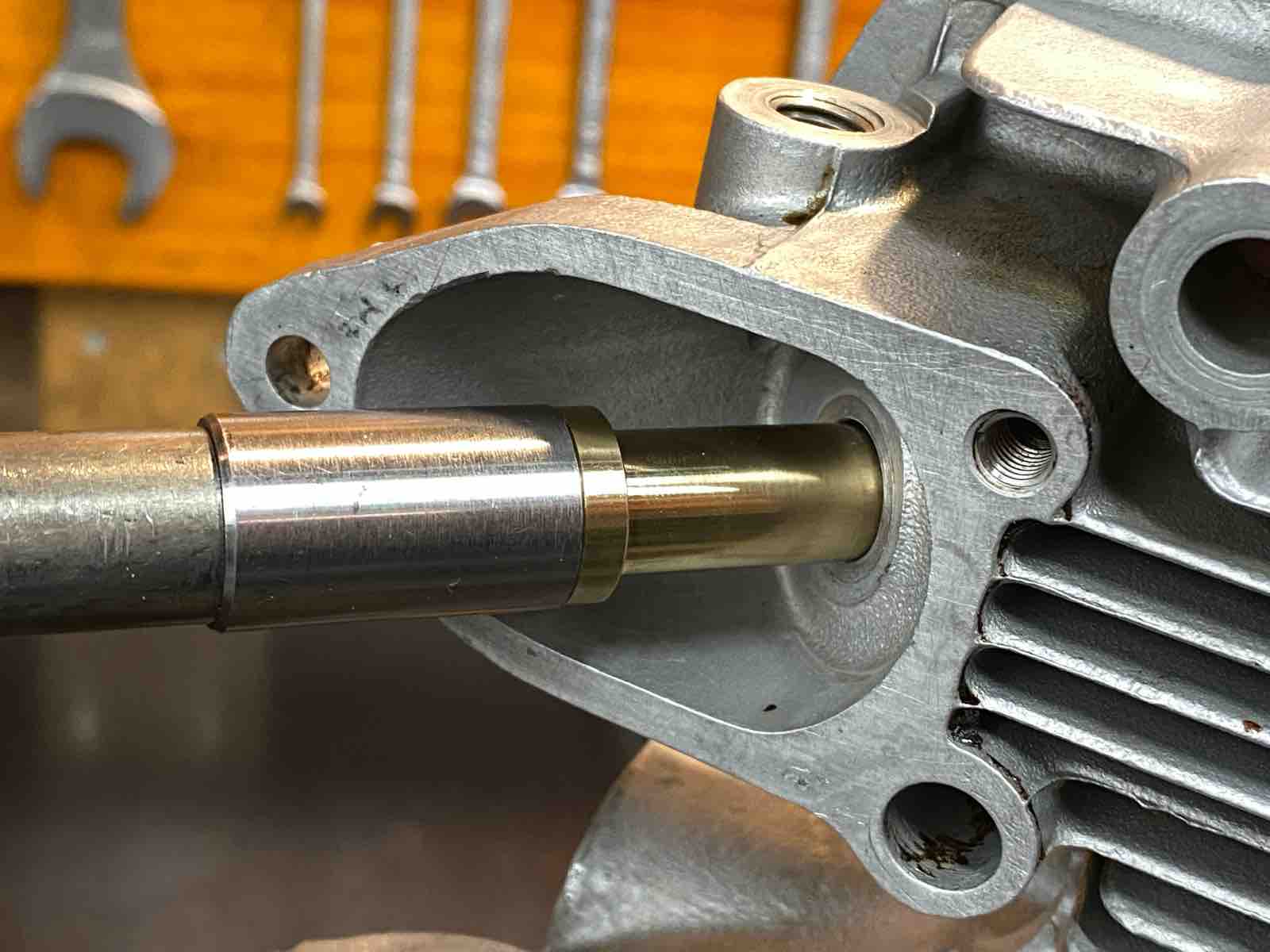

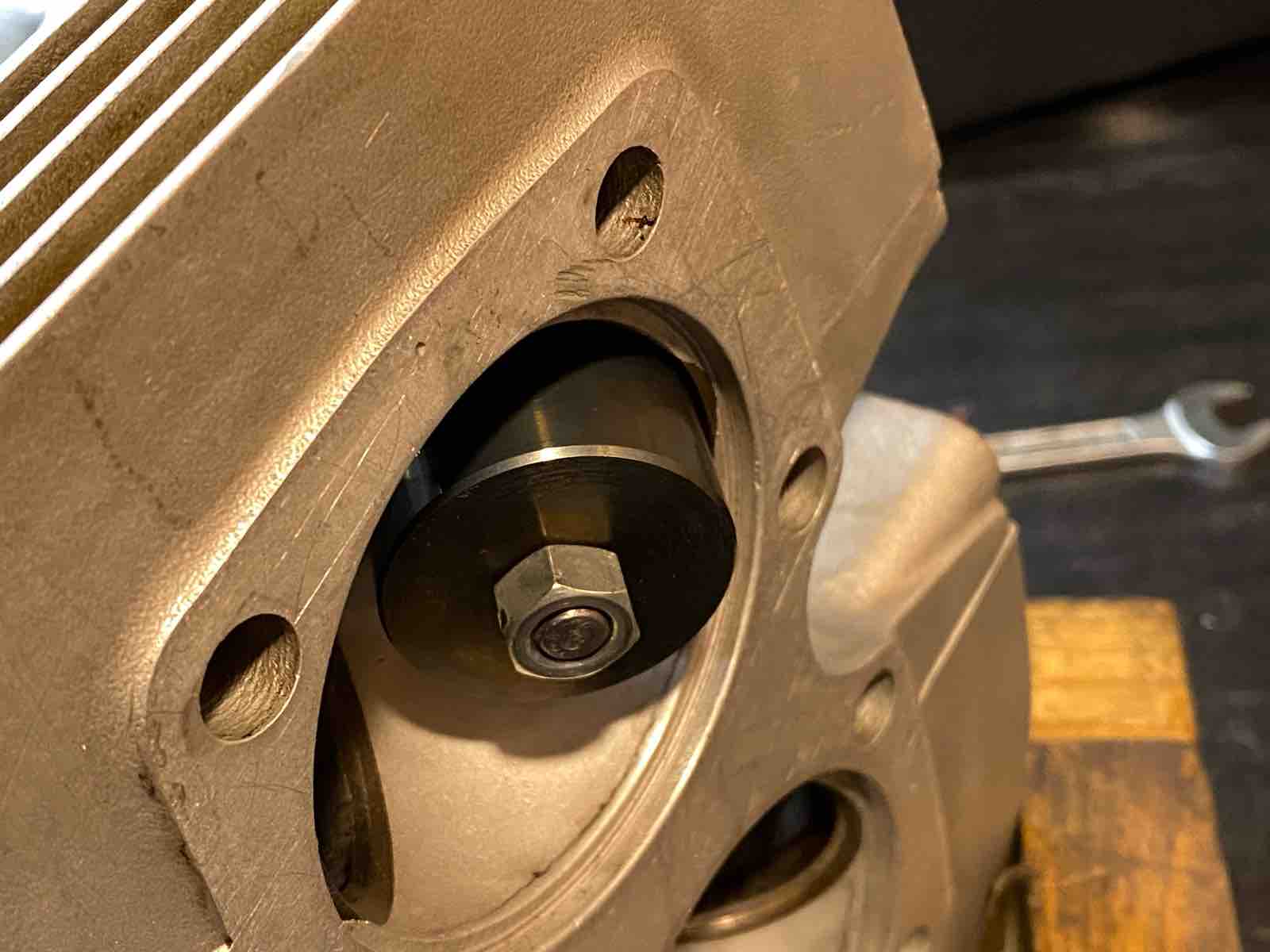

手早く作業ができるようシミュレーション。
圧入部にC面取りをしっかりとしておく。

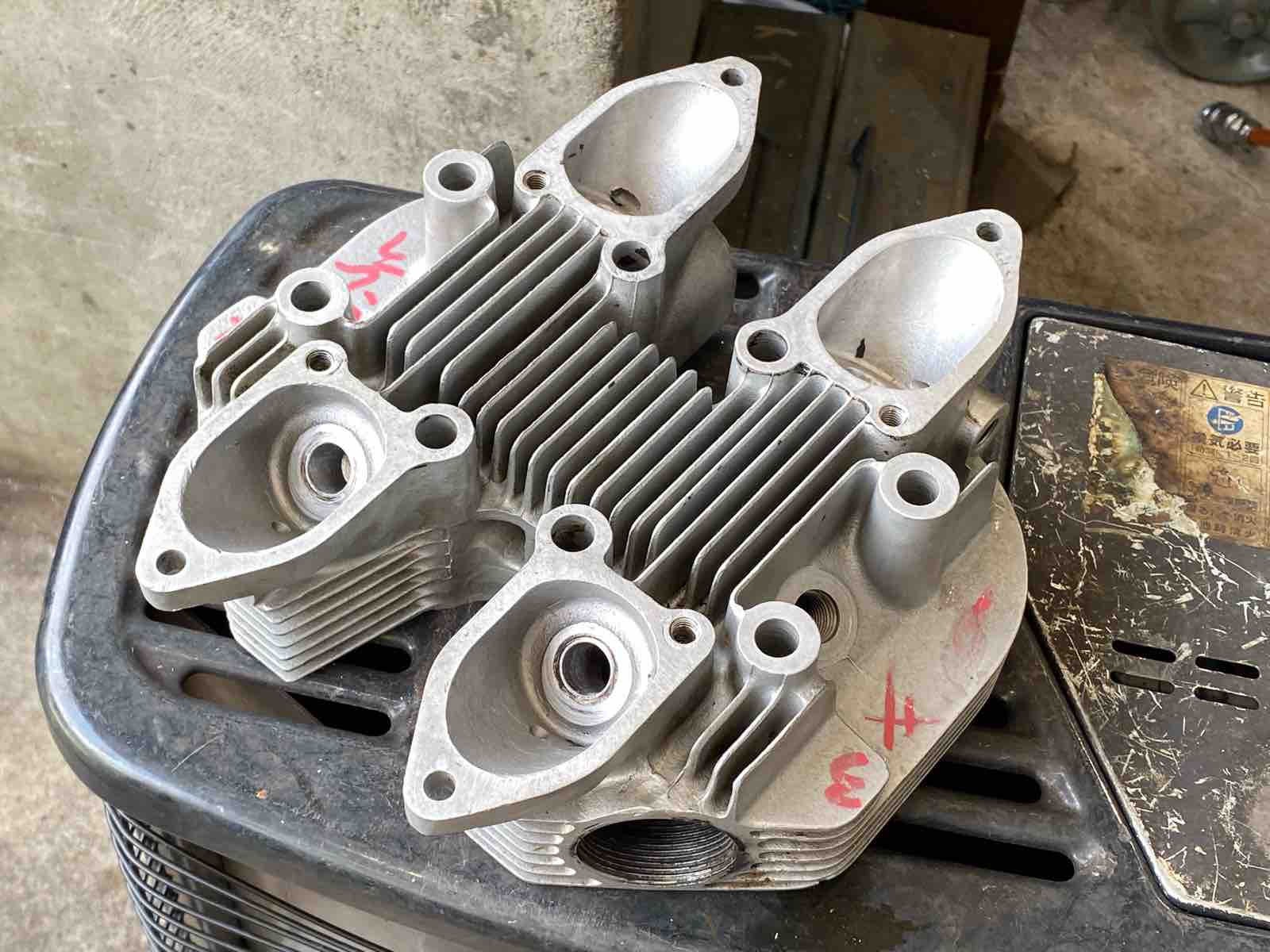

シリンダーヘッドを加熱。

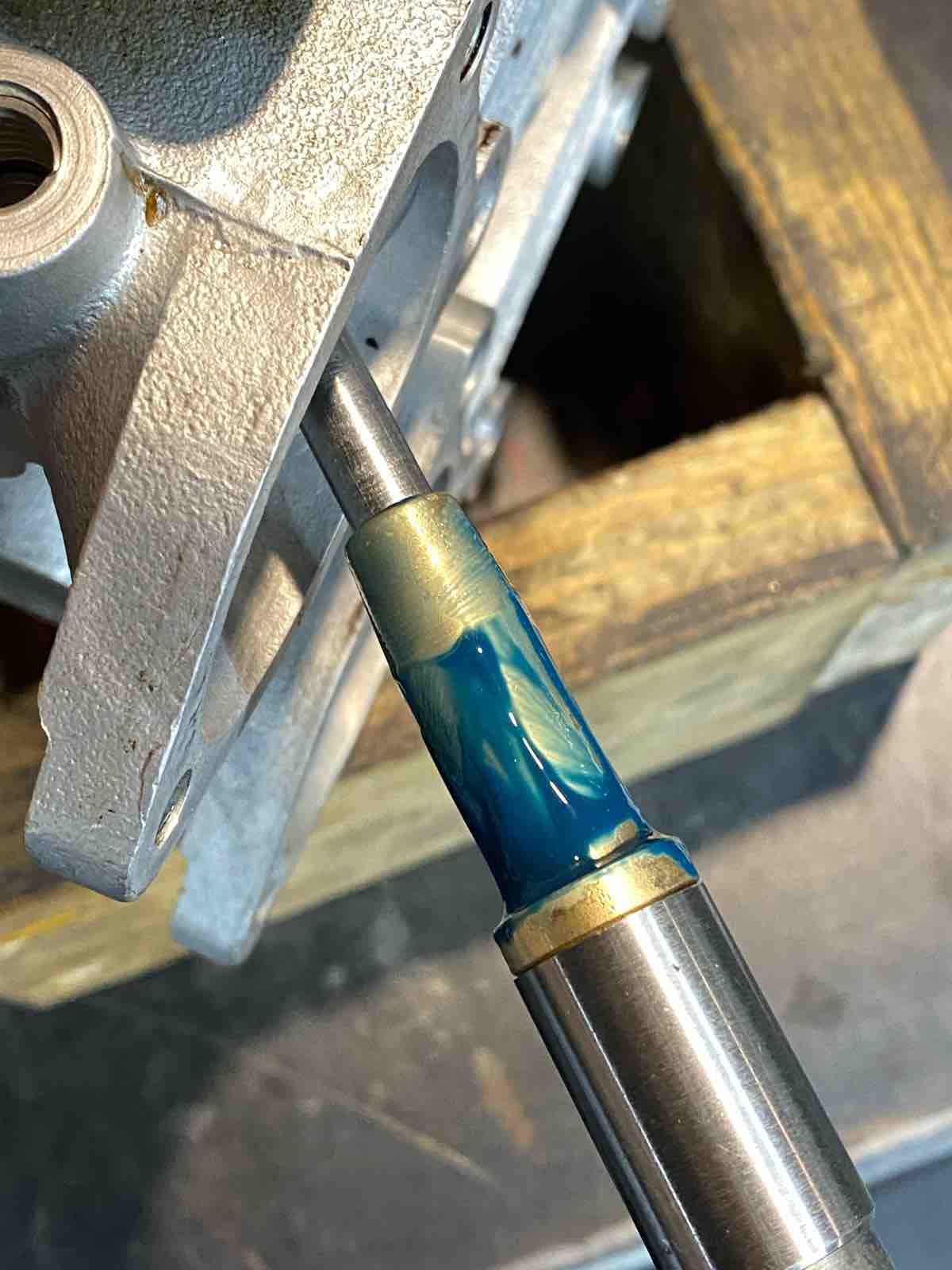

急冷スプレーを吹いて、アッセンブリペーストを塗布して圧入。ヘッドにバルブガイドが触れていると、あっという間に熱が伝わってしまうので触れないように準備。
下準備を入念に行ったので、なんの苦労もなく完了。排気側は部品待ち。

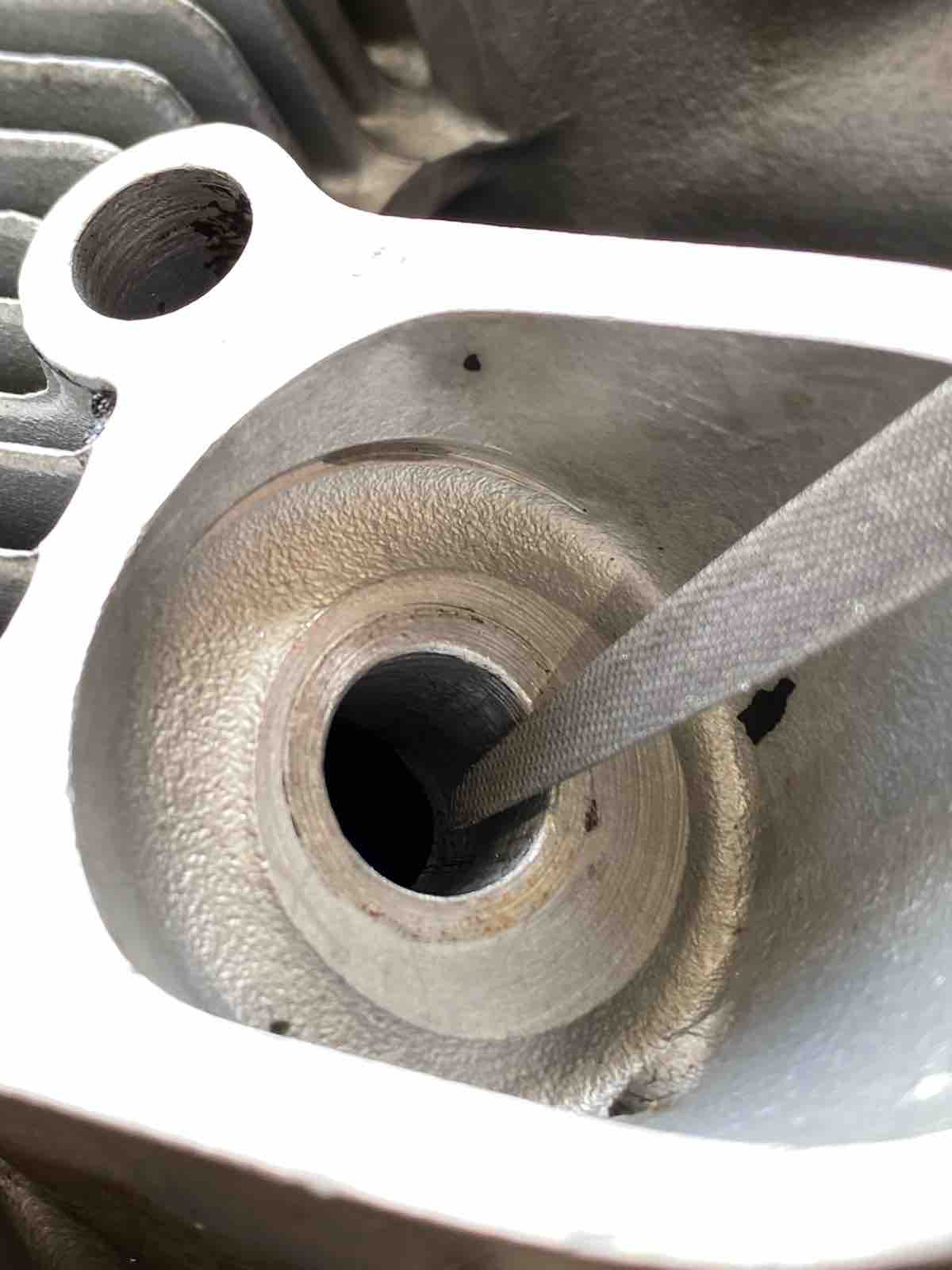

バルブガイドが圧入されると、ガイド圧入部分のクリアランスが狭くなる。
0.03あったクリアランスは0.01になった。

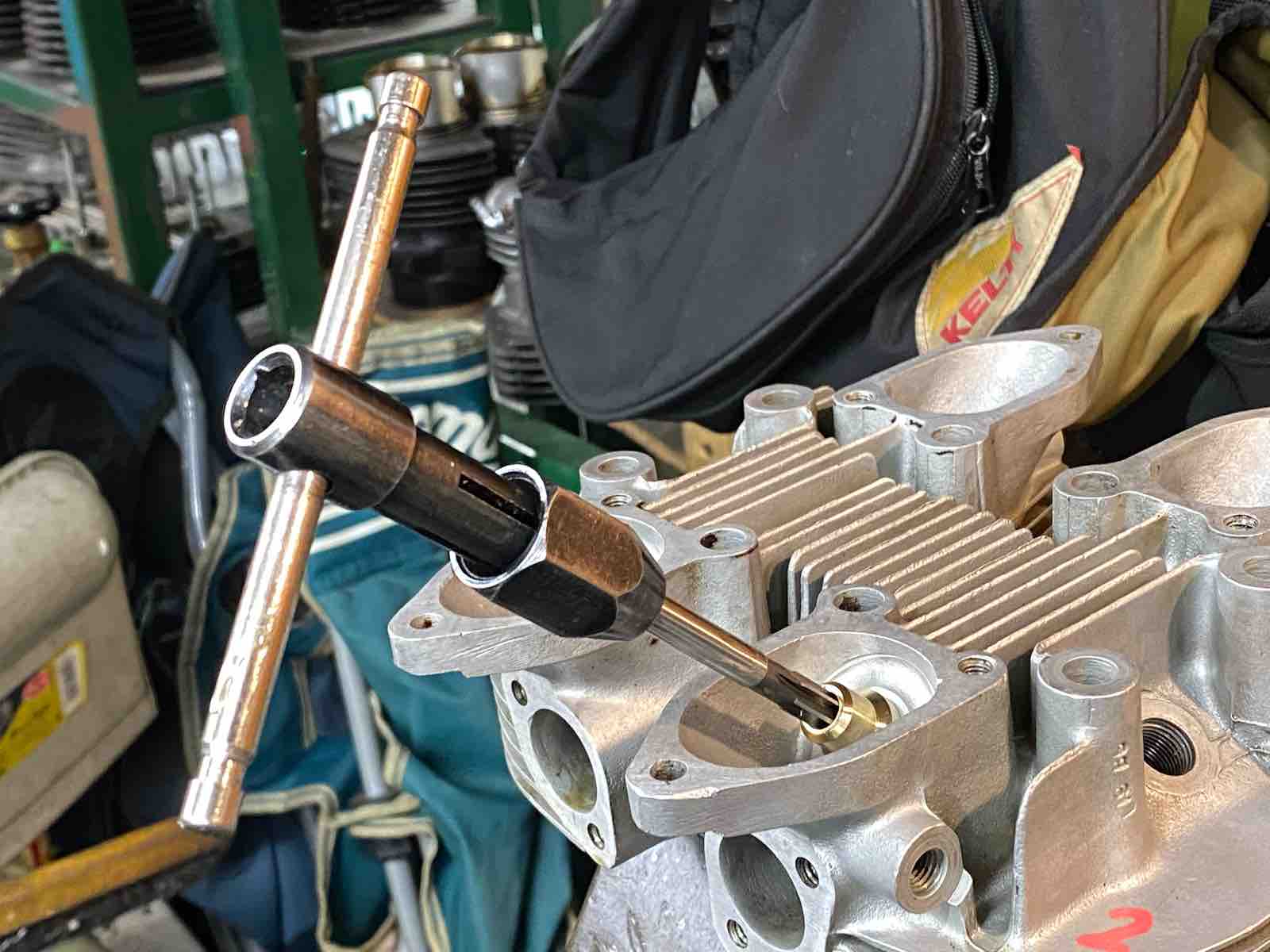

リーマーにてクリアランス調整。
目標値の0.03になった。

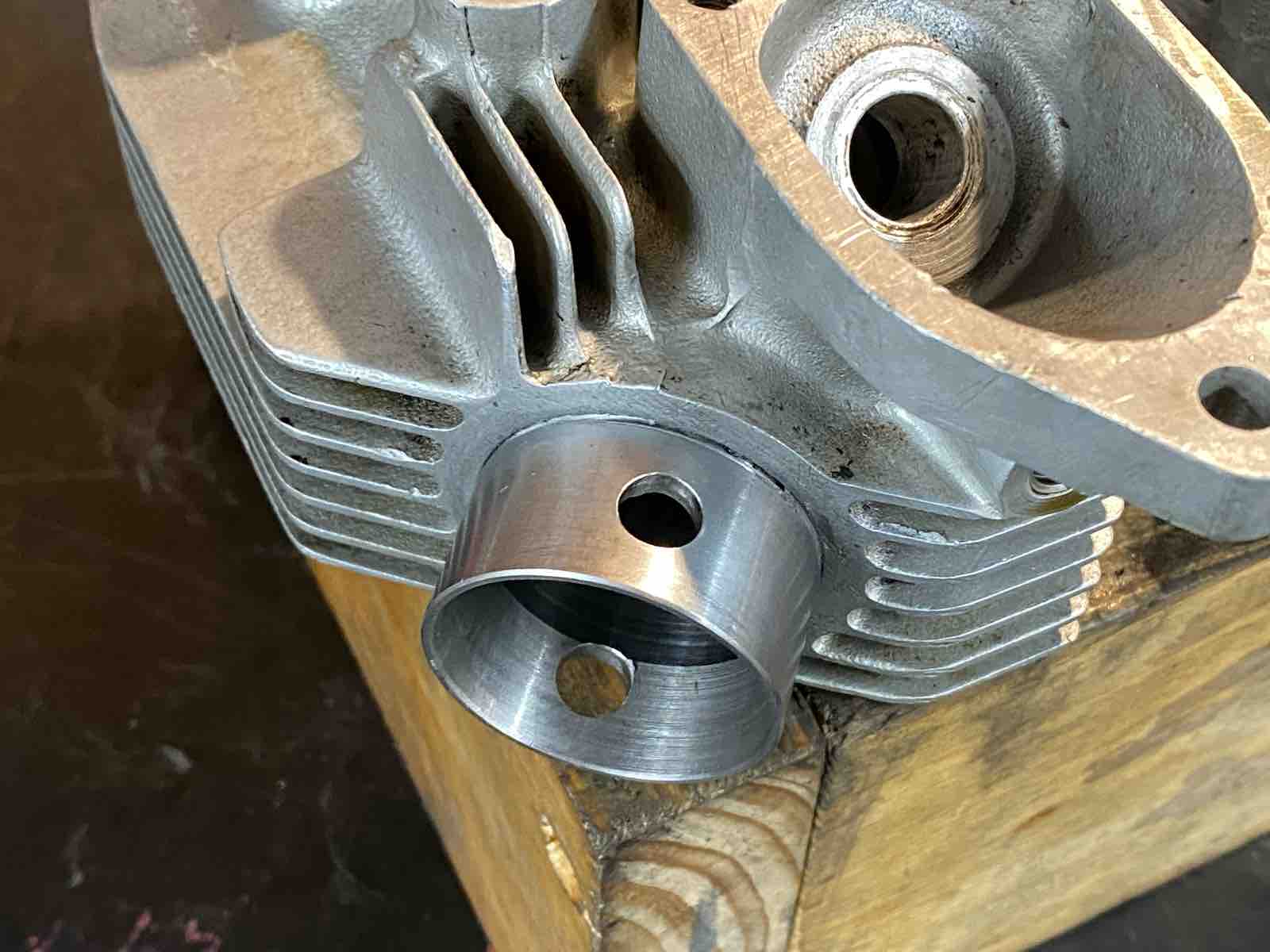

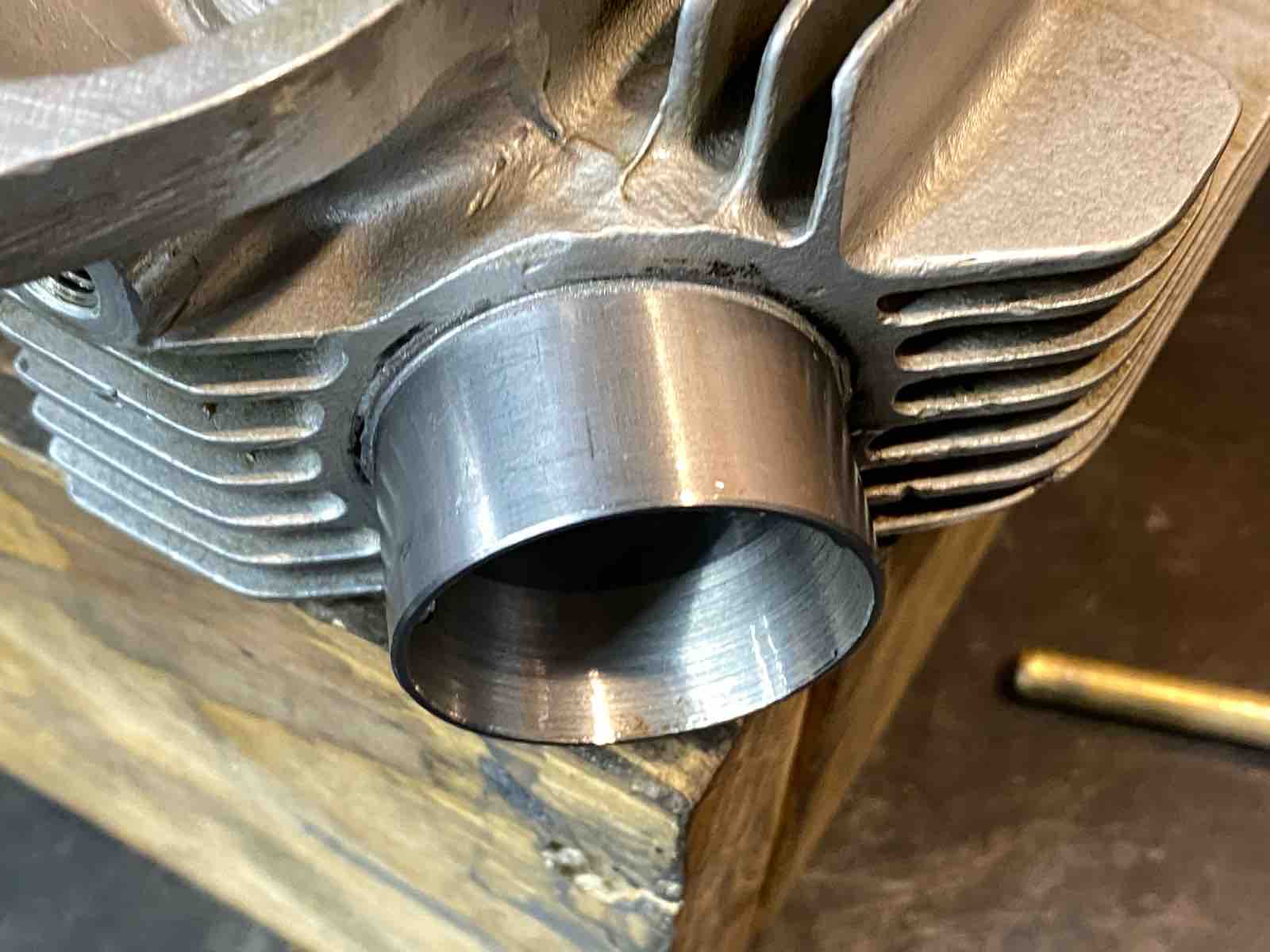

傷んでいたエキゾーストスタブを付ける。

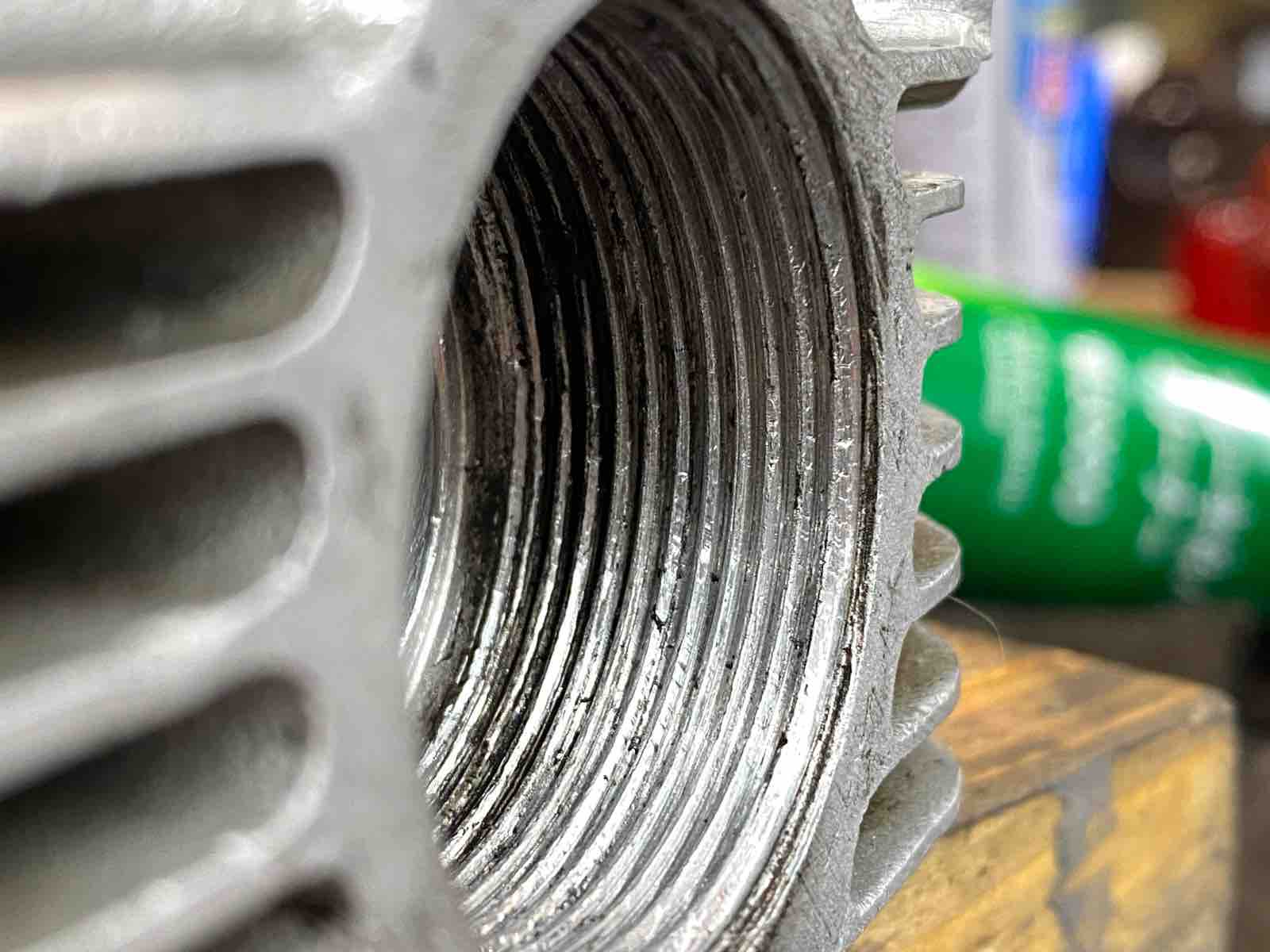

タイミング側はすんなり入ったが、ドライブ側のカーボン噛みが多く、奥のネジ山が傷んでいた。カーボンを剥離、ネジ山を修正して取り付け完了。
アルミと鉄の膨張率の違いからネジ山に隙間が出来、カーボンが入ってきてしまうそうだ。

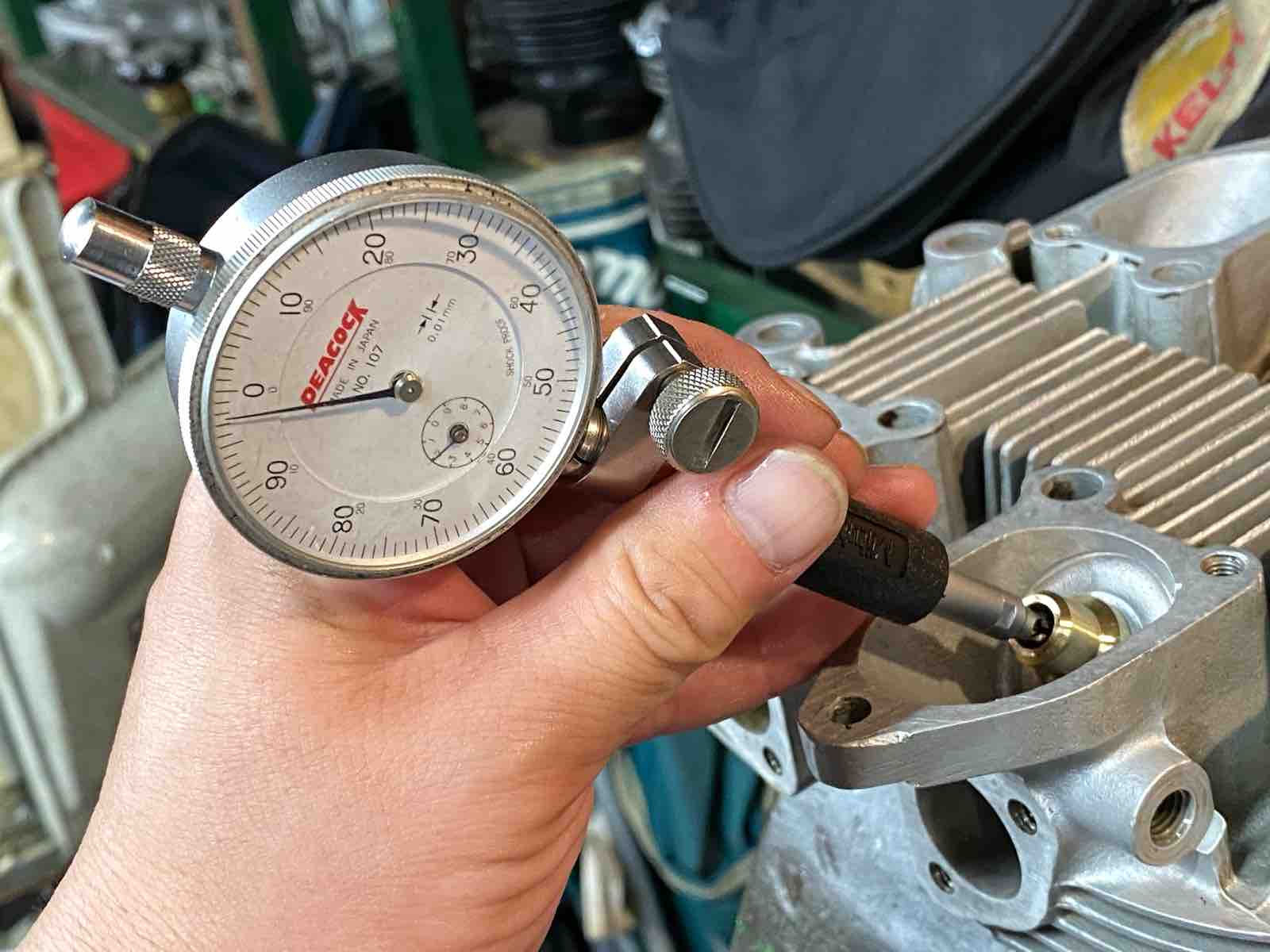

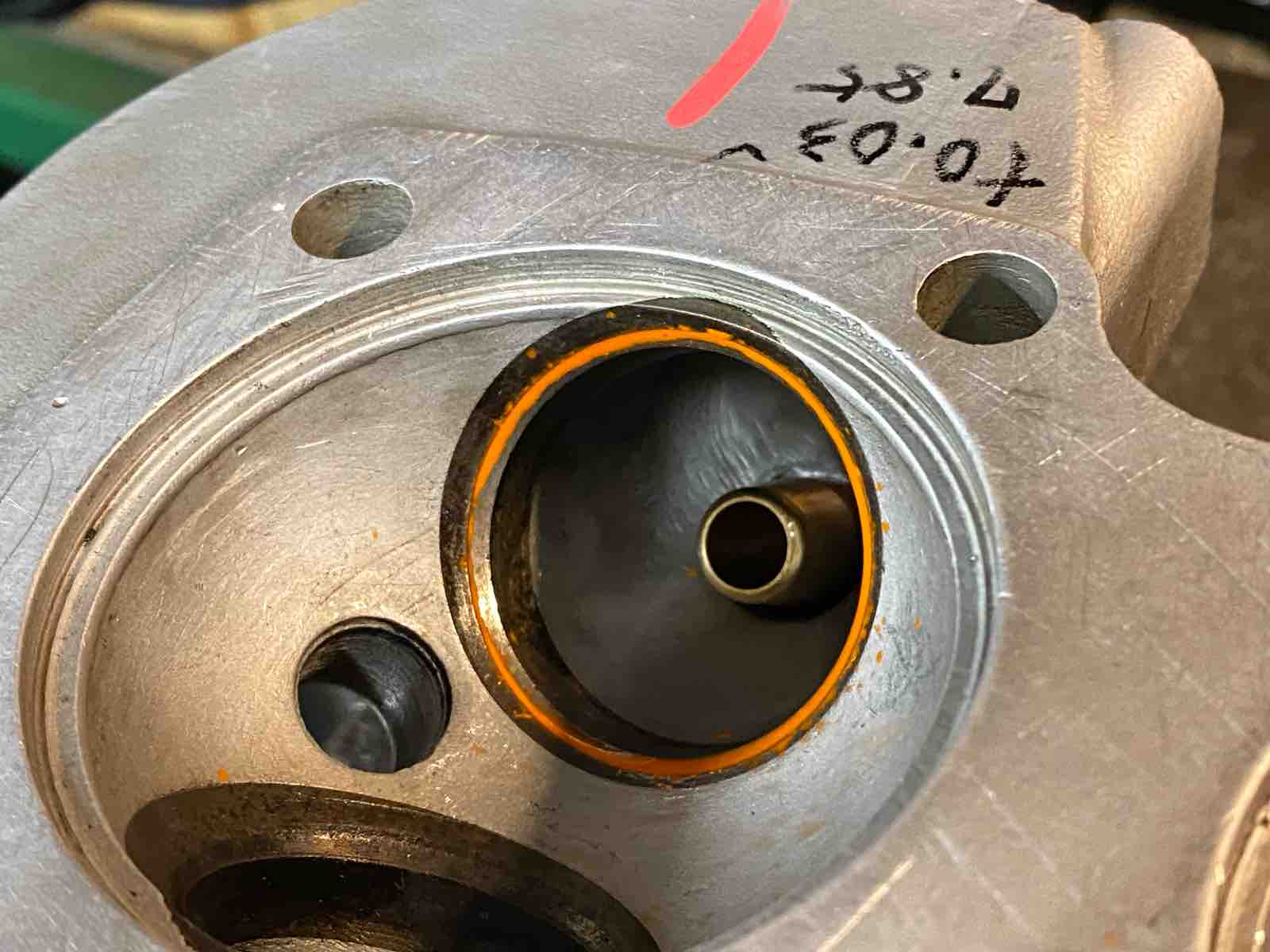

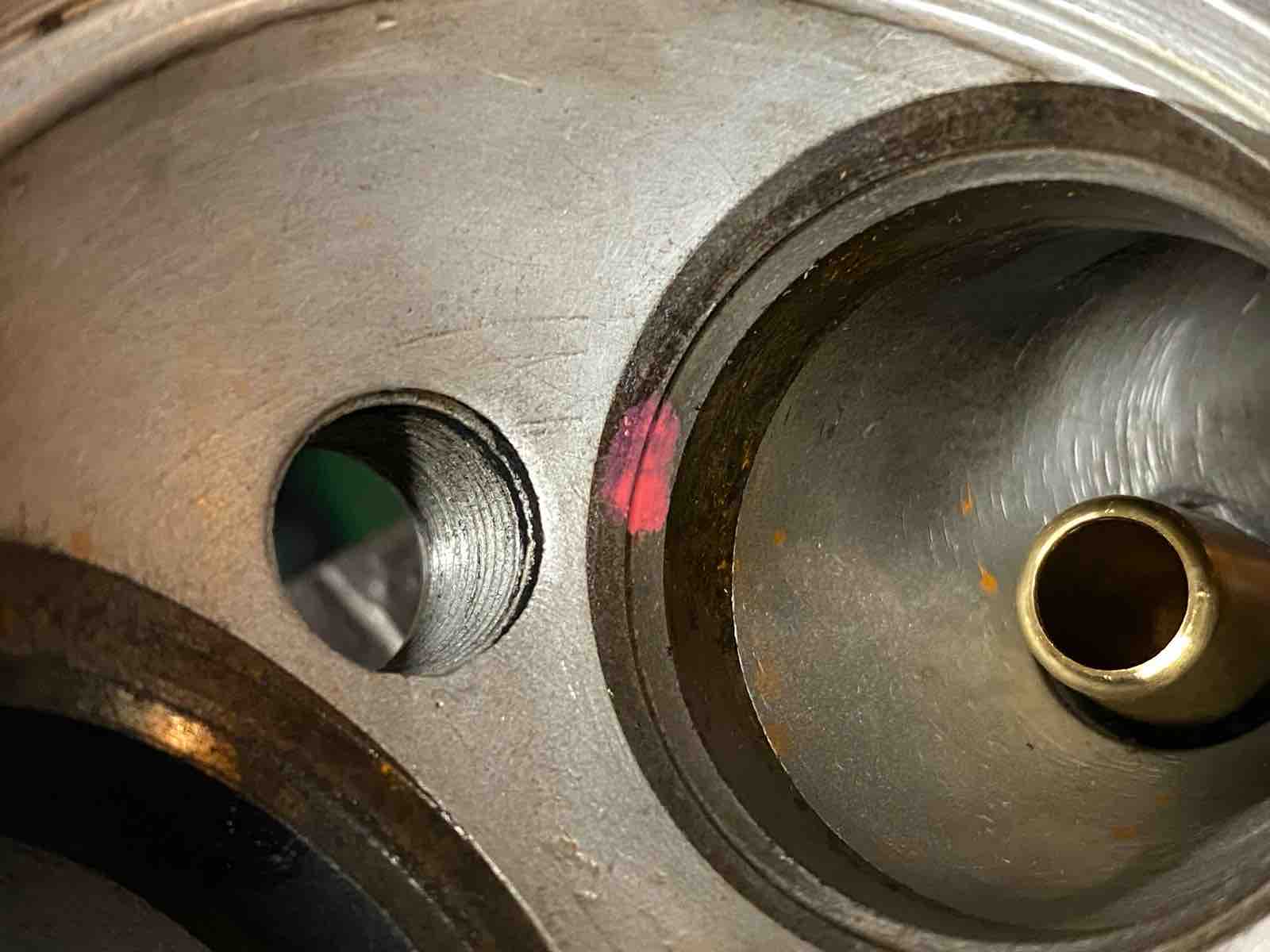

バルブガイドがまっすぐ圧入できているか確認。
良さそう。しかし、バルブがシートリングにはまり込んでしまう。
段付き摩耗部分にピッタリ入ってしまうようだ。
17日目 おわり
