バキバキマッチョのティナさん。順調に大きくなっている。
前回、盛大にミスって1個しか作れなかったカムシャフトブッシュの続き。

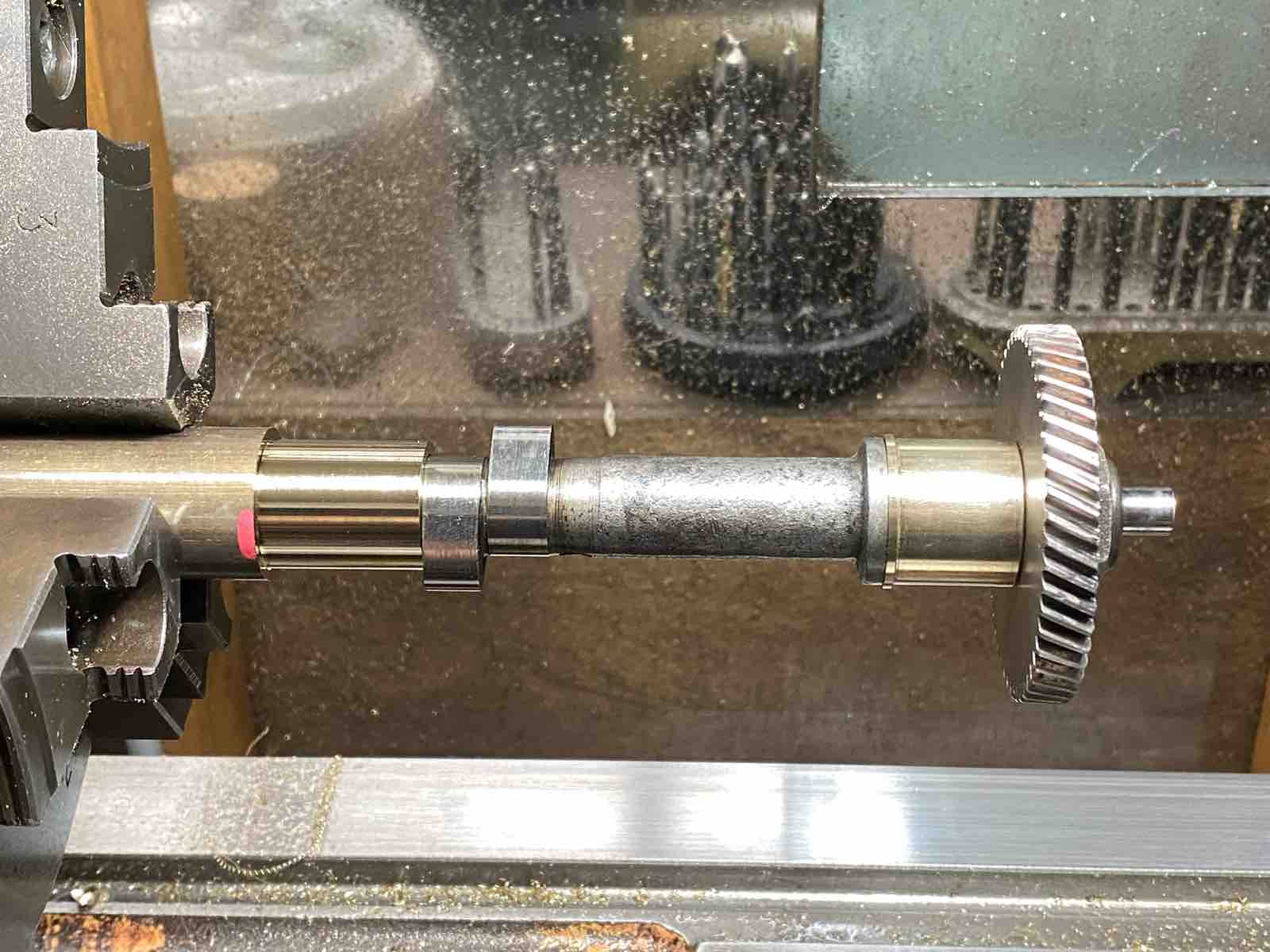

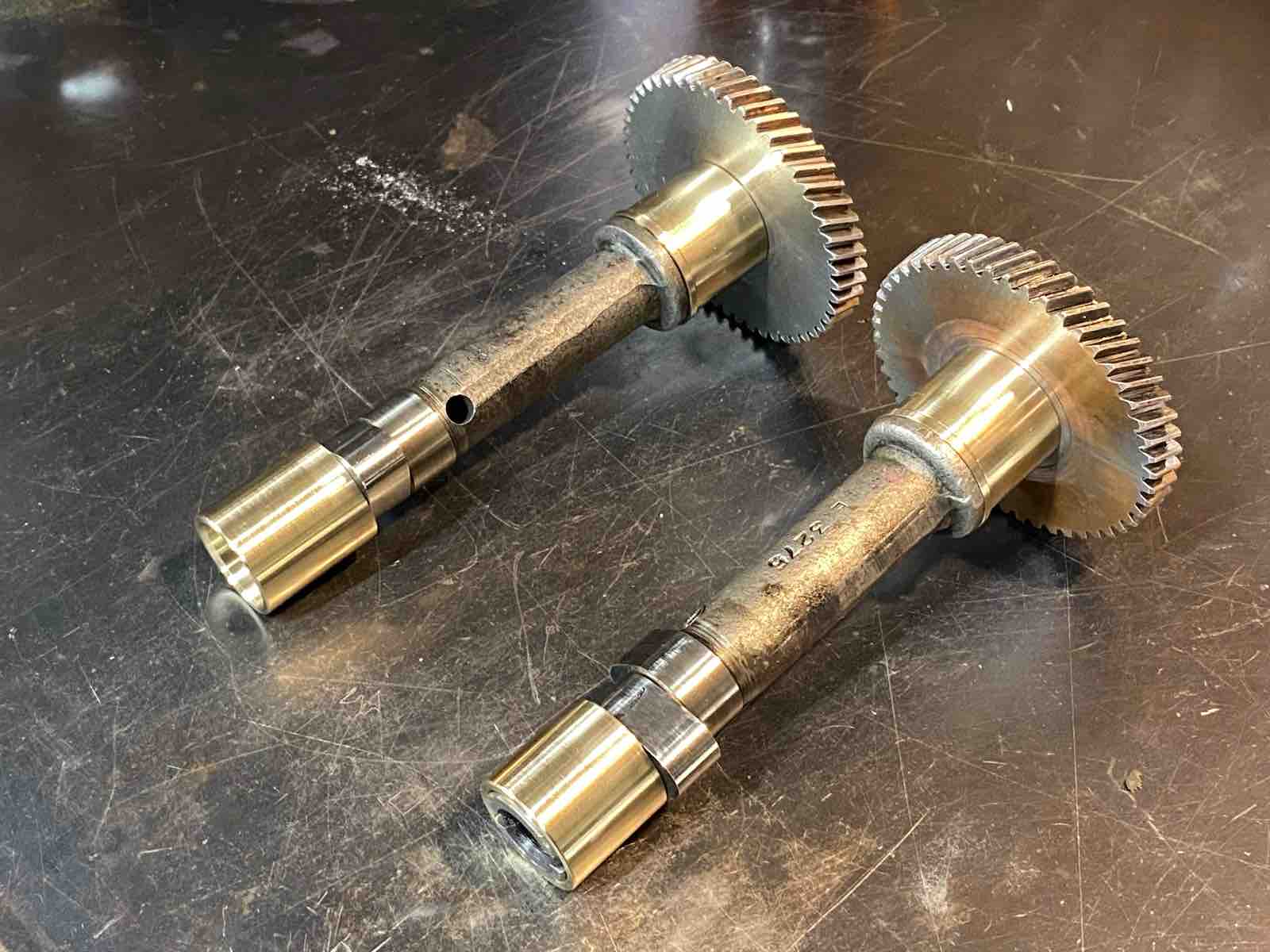

タイミング側ブッシュ完成。カムシャフトに取り付けてエンドプレイを確認と調整。
続いてドライブ側に取り掛かる。

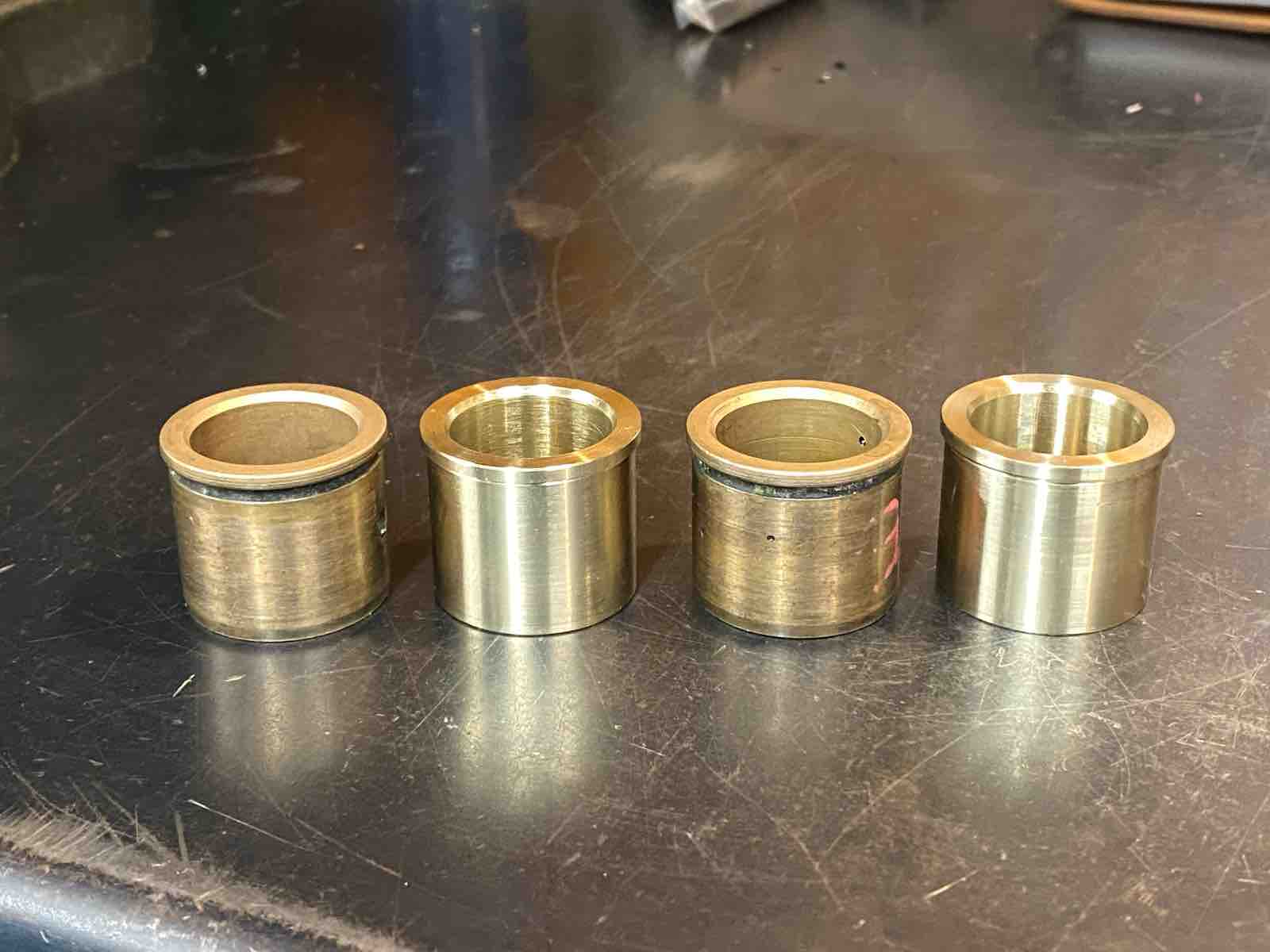

取り外したブッシュを見本として置いておいたり、ひと呼吸置いて再確認をするとミスが減る?

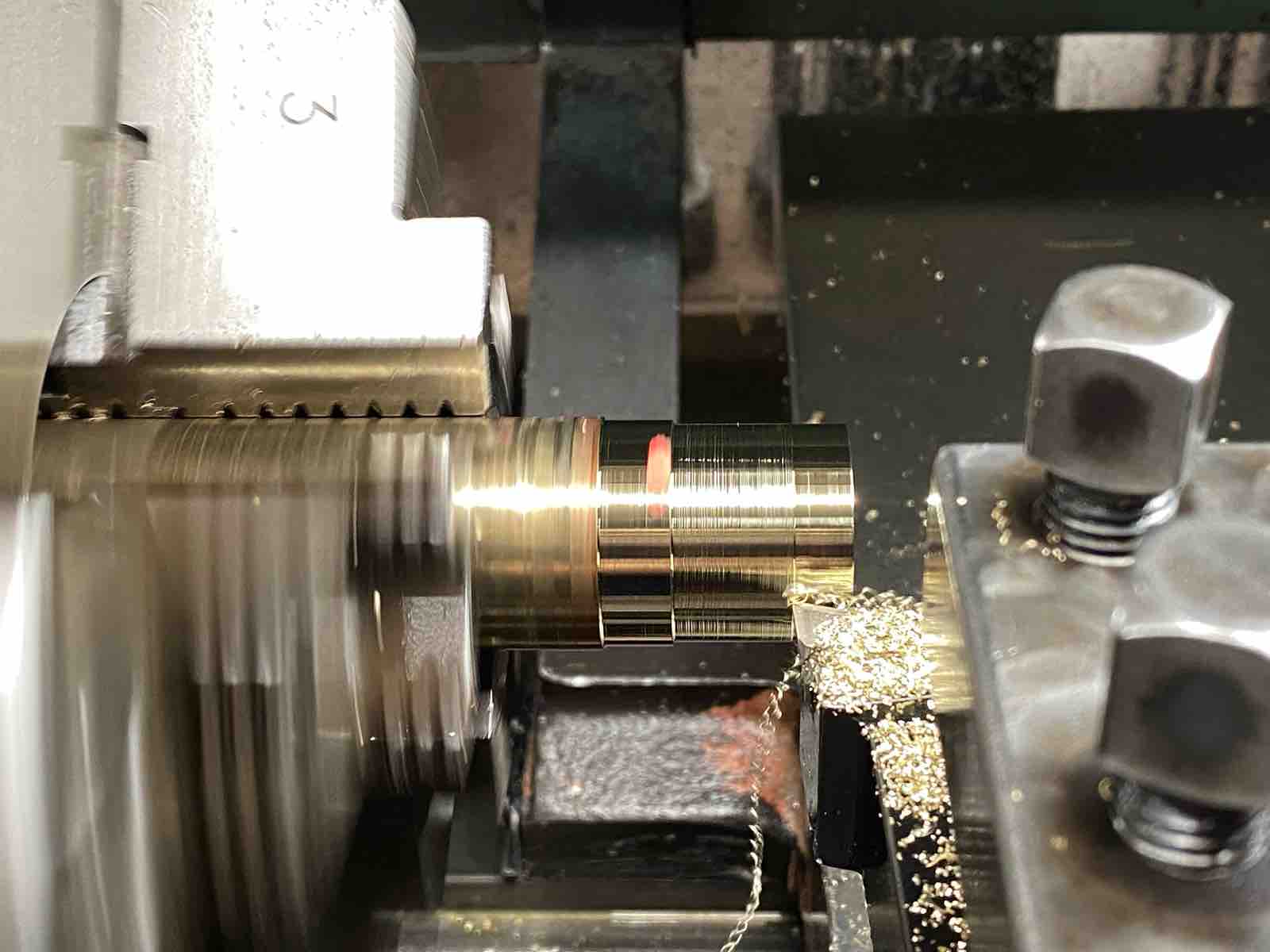

削りは完了。

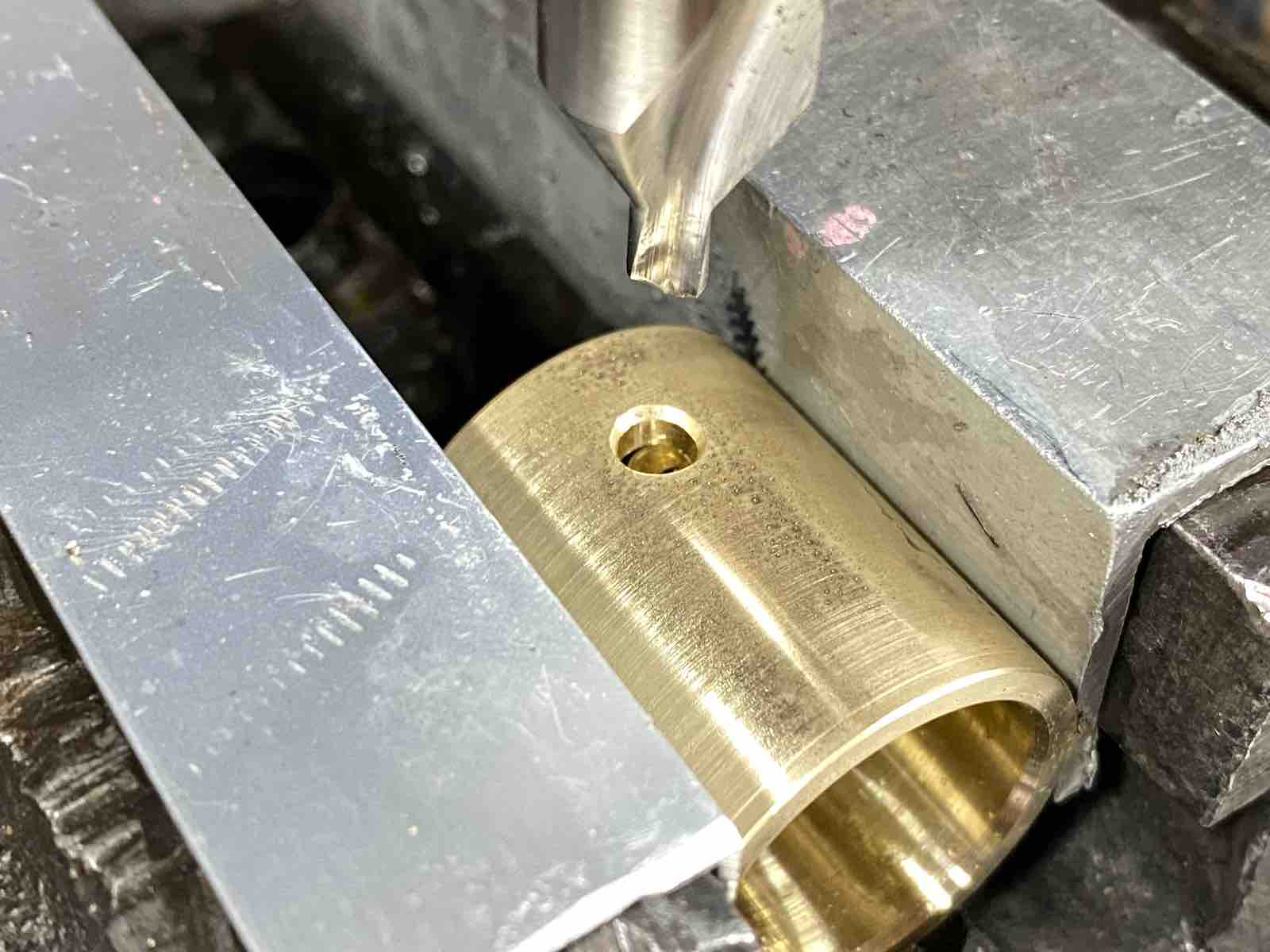

センタードリルでオイル穴を開ける。
バリ取りしてオイル穴OK。

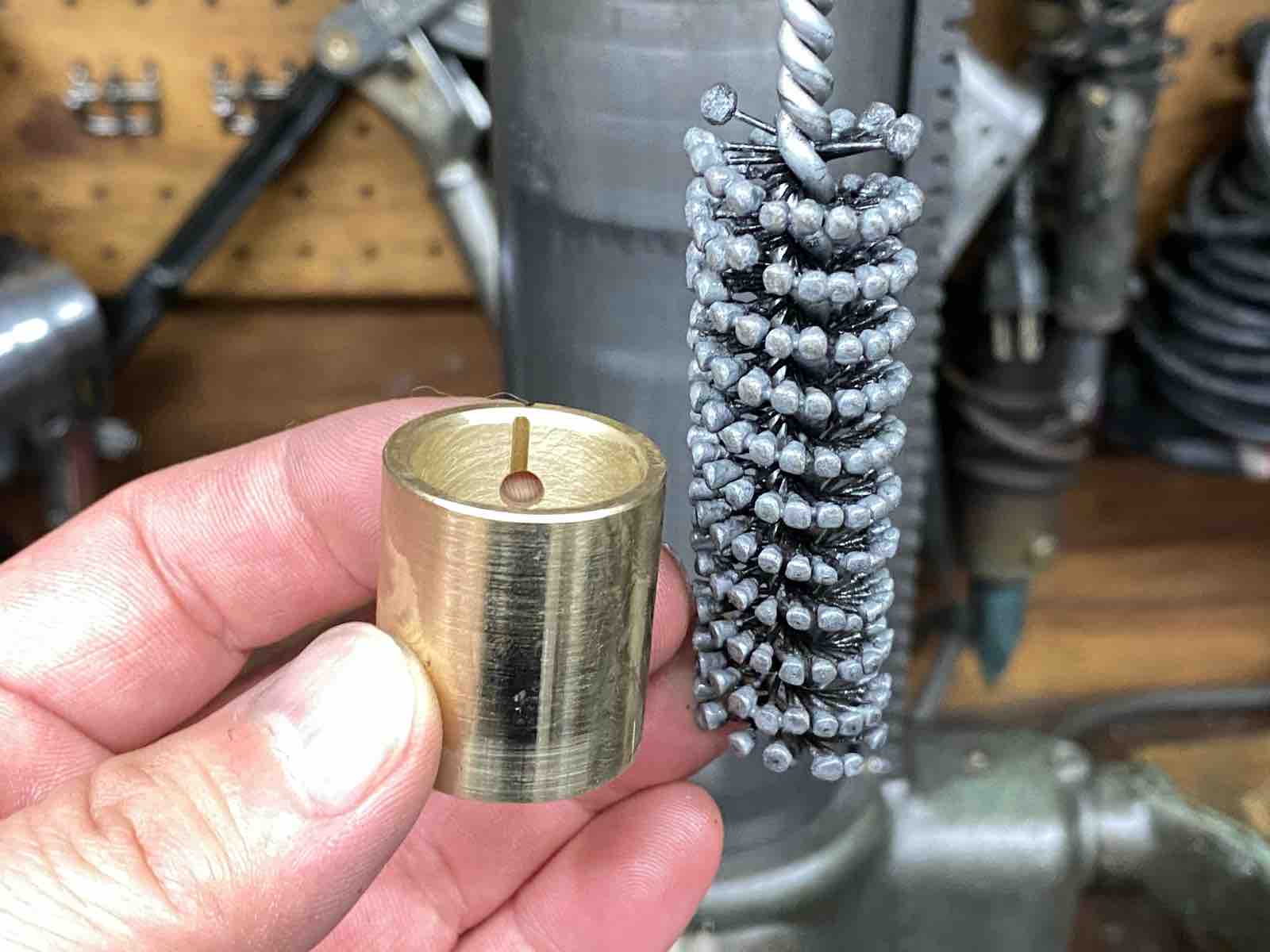

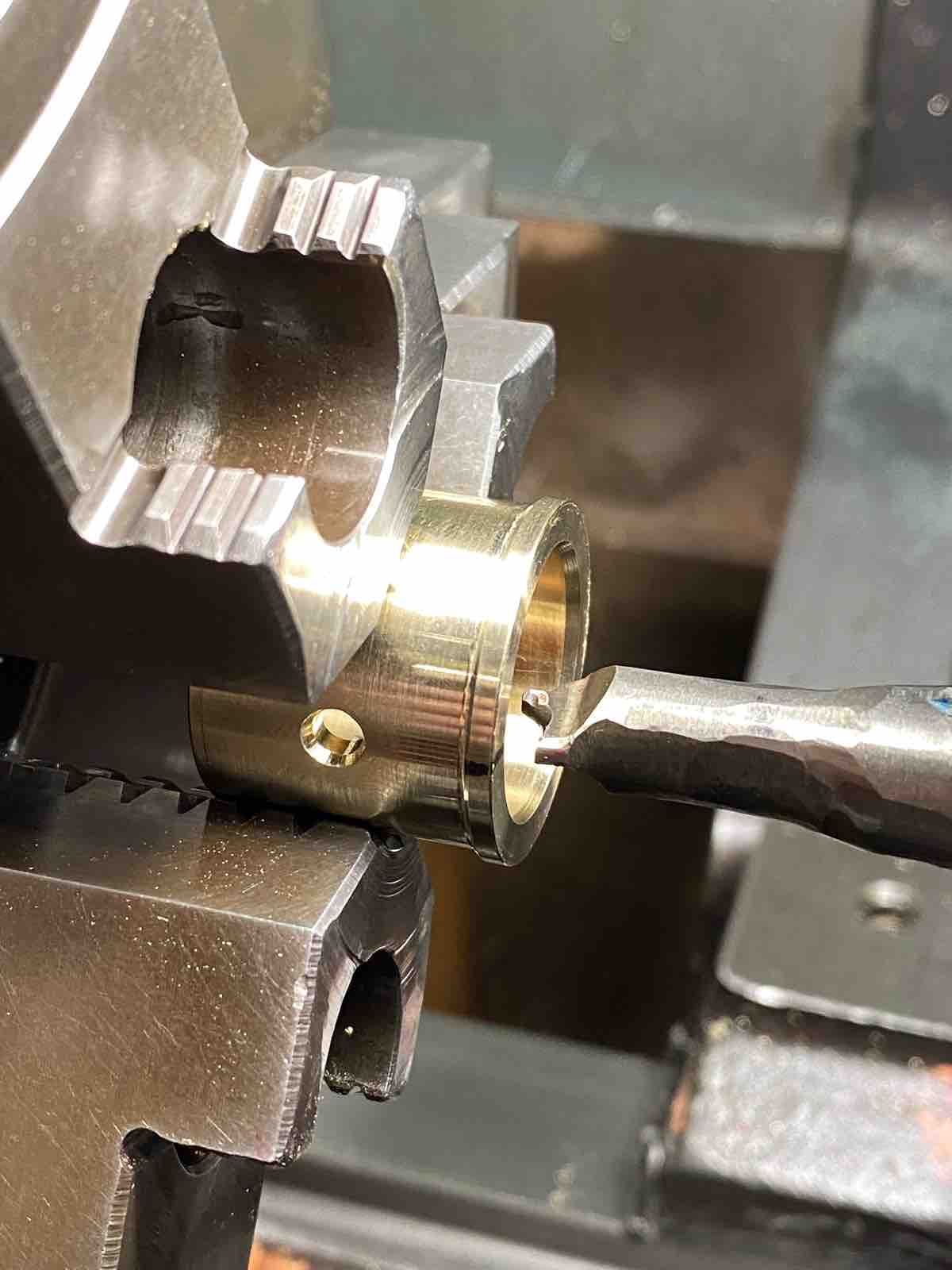

オイル溝の作製。彫刻刀みたいな刃物で削る。
フレックスホーンにて溝のバリ取り。

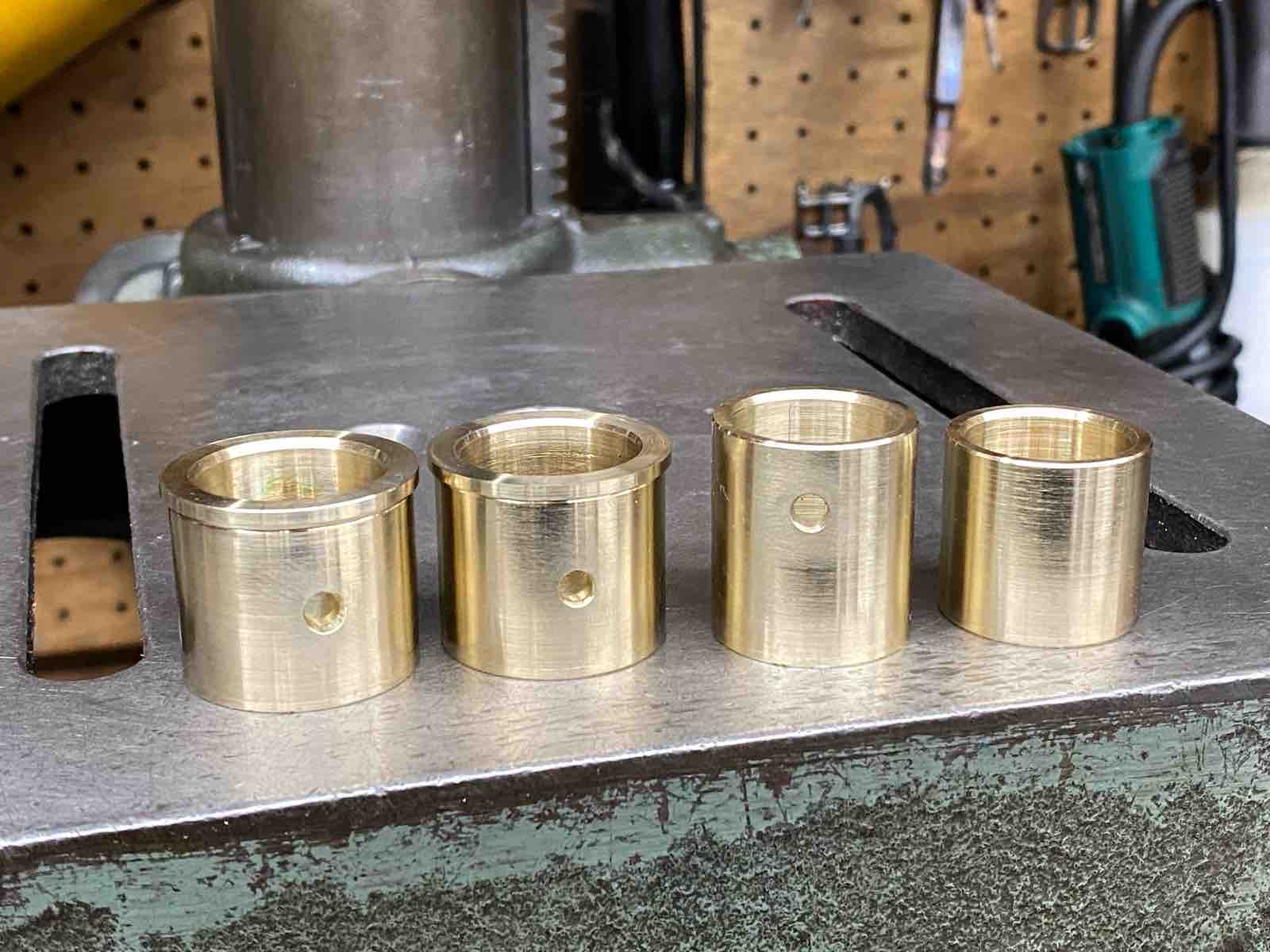

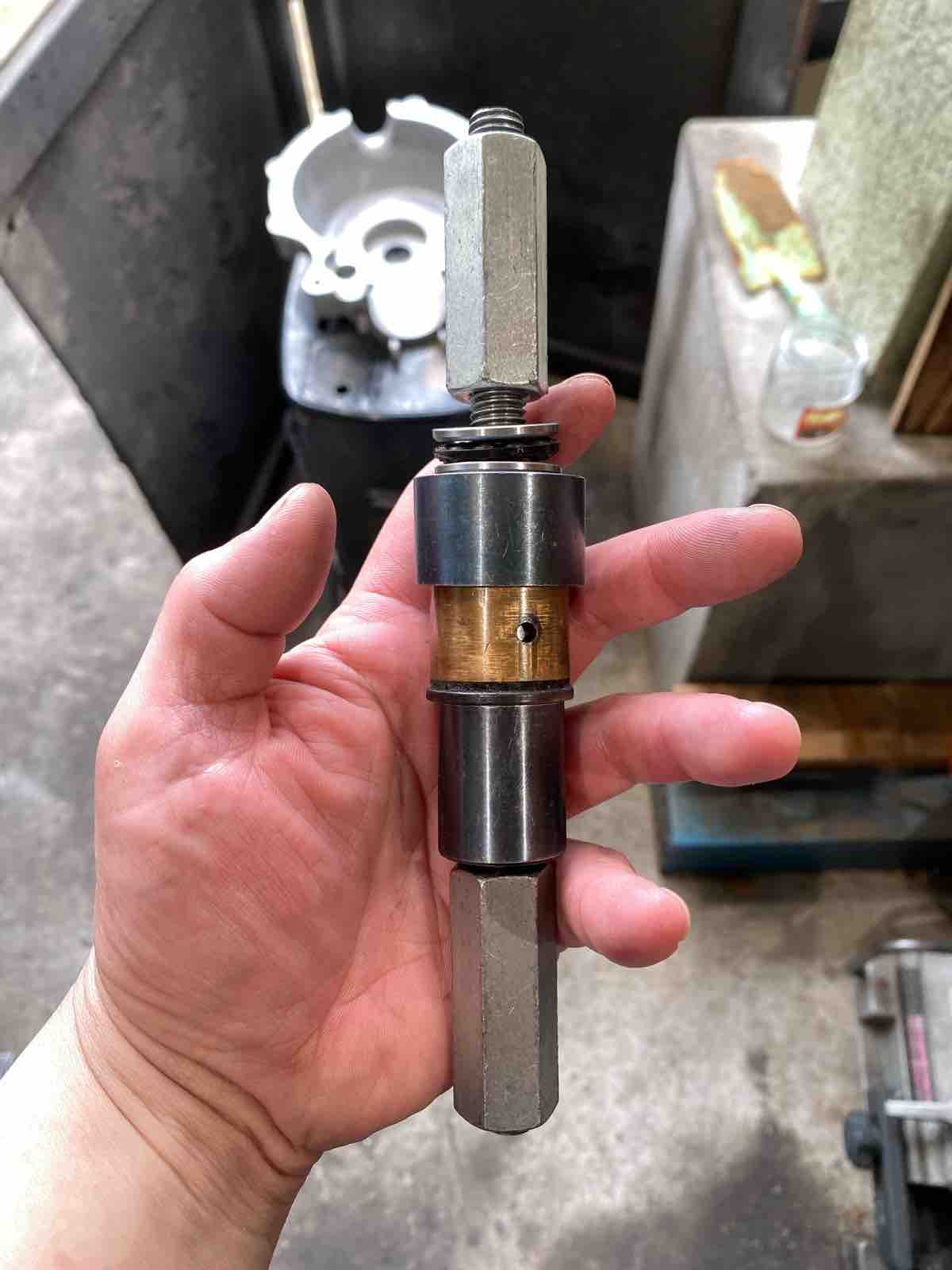

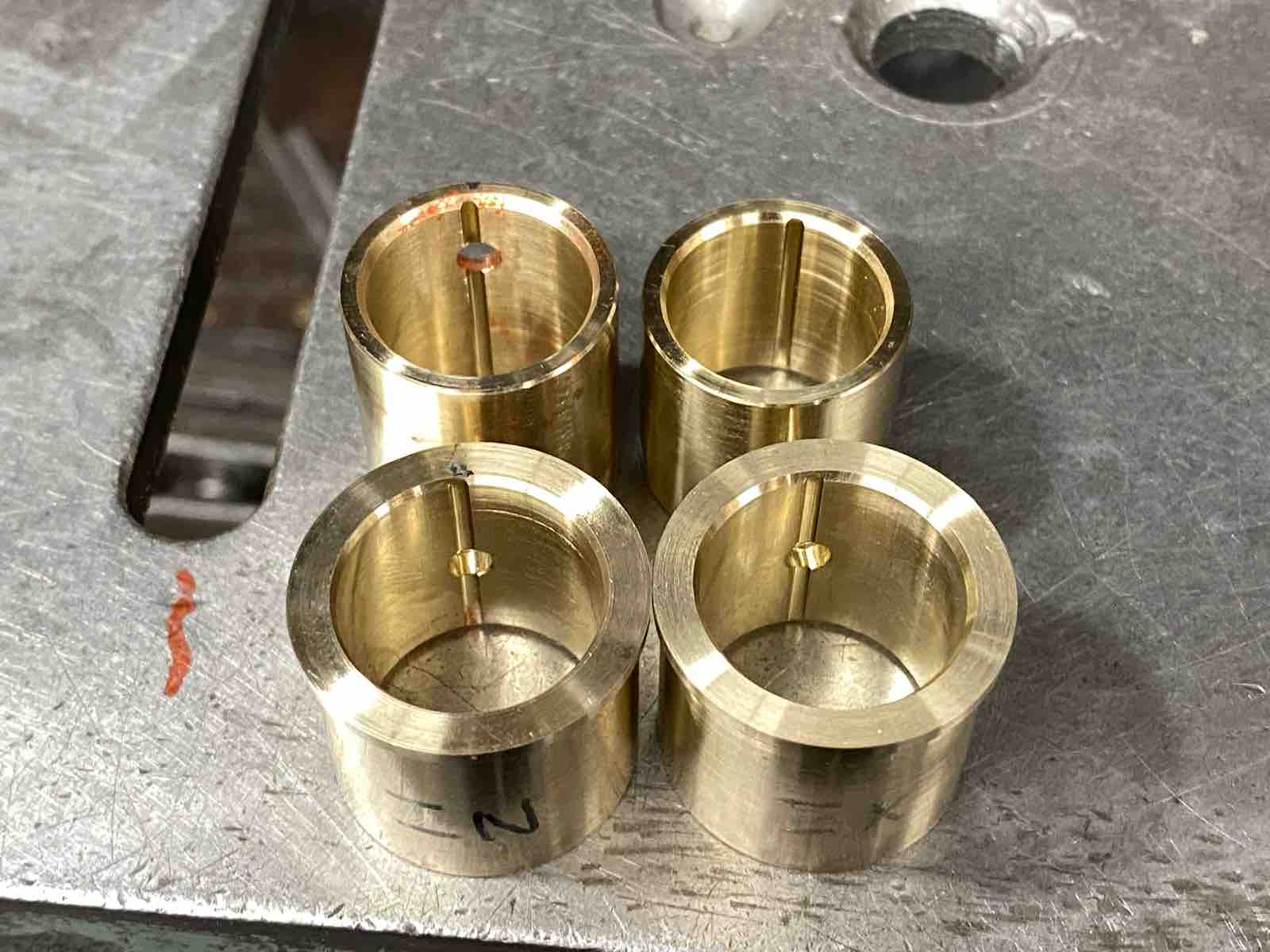

カムシャフトブッシュ完成。圧入前にクリアランス等を再確認と調整。ココで横着するとヒサンな事になるかも?

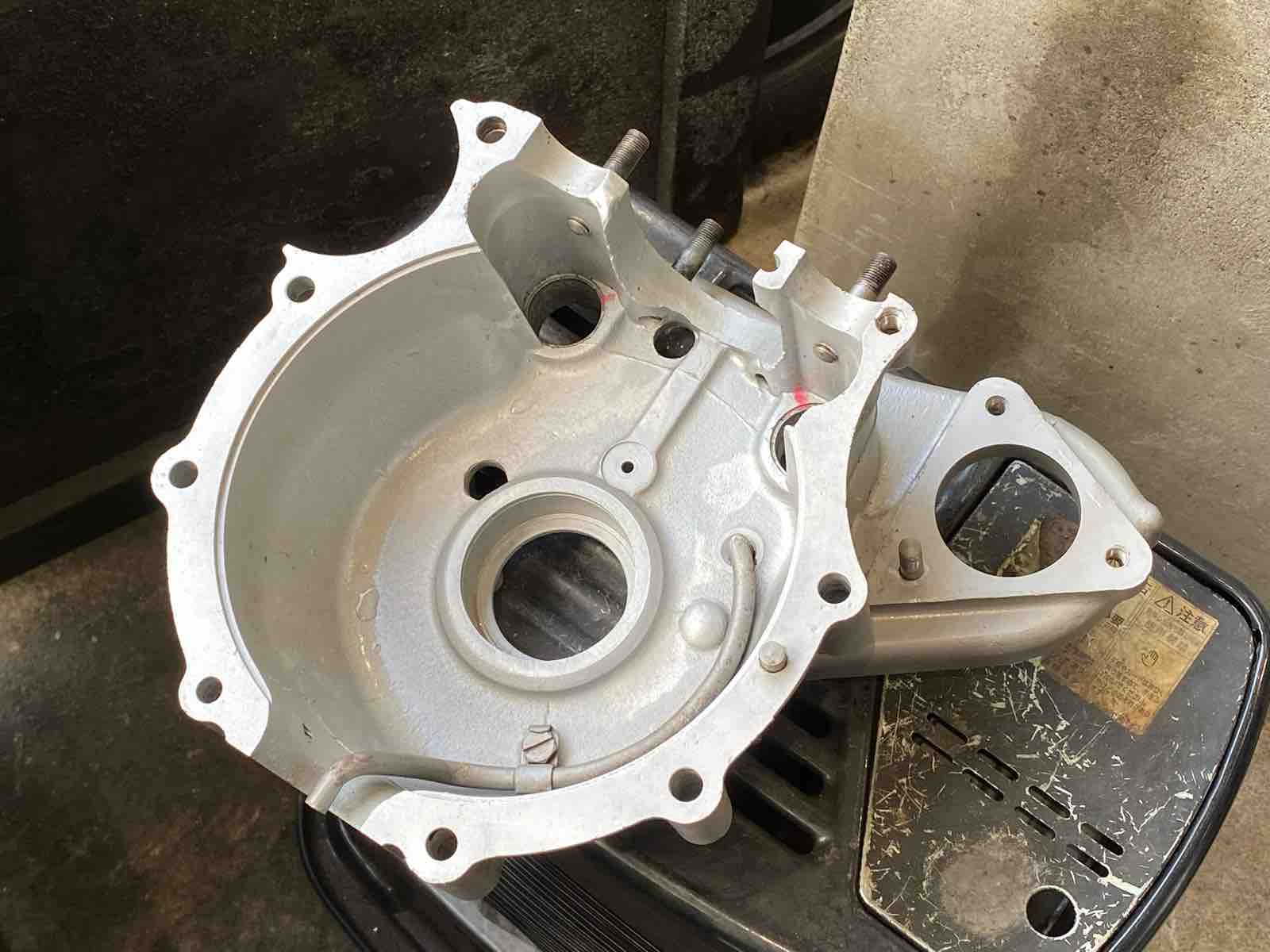

まずはタイミング側から。いつものごとく石油ストーブにてケースを加熱。

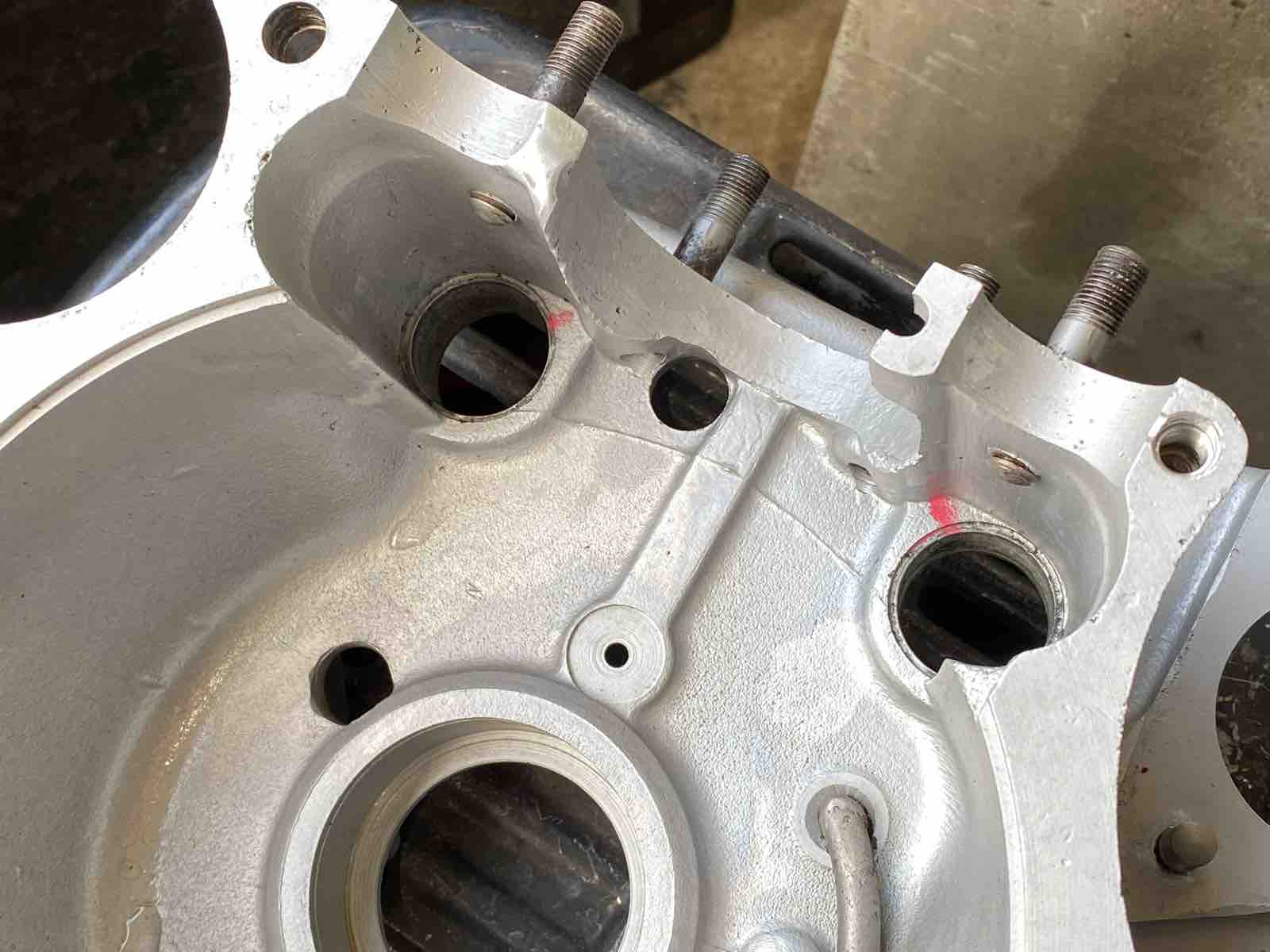

オイル穴を合わせないといけないので、マークなどしておく。
穴位置合わせたり、冷める前に手早く作業しなければいけないので、写真撮る余裕無し。
特に問題なく完了。

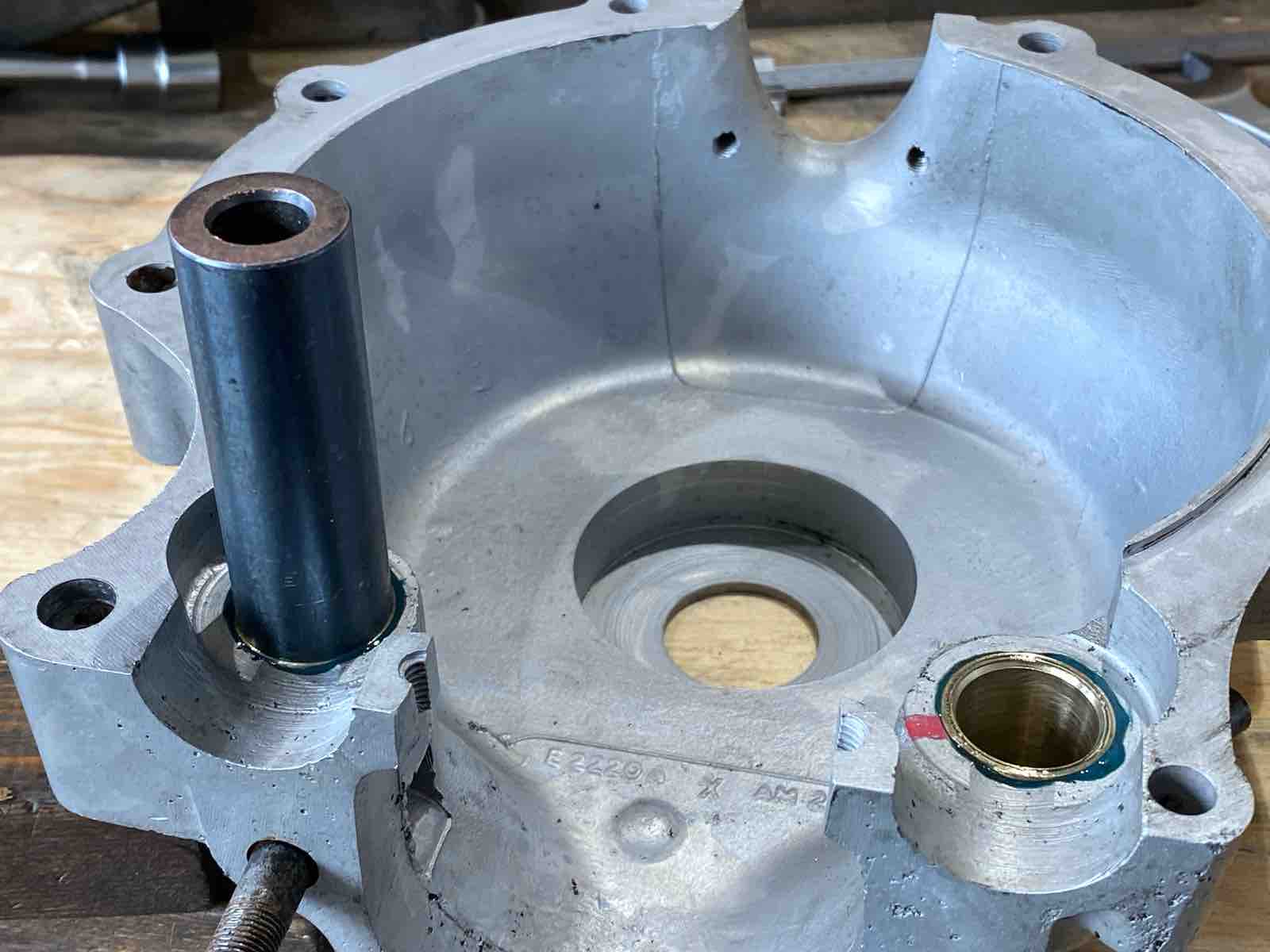

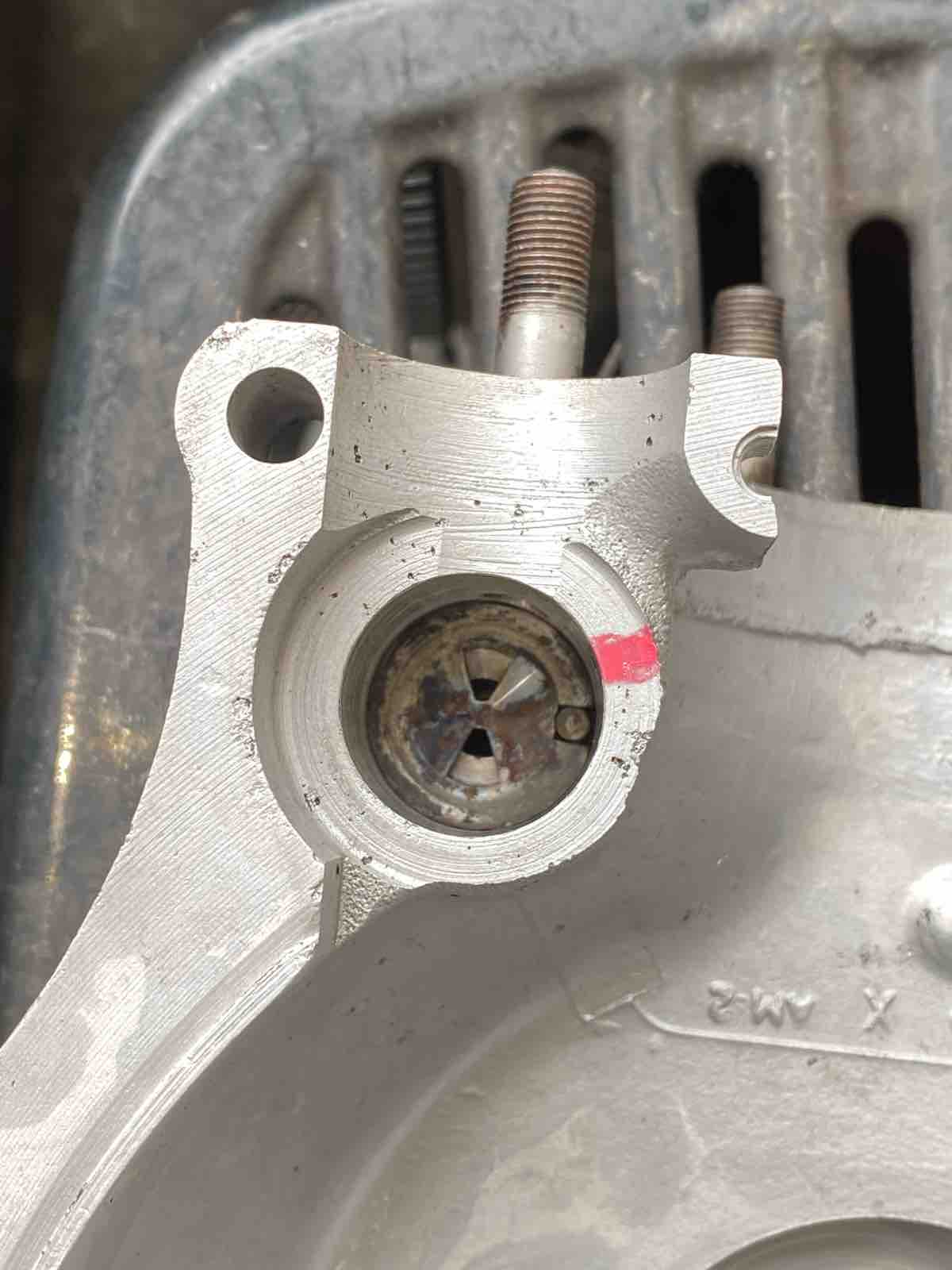

ドライブ側圧入。吸入はブリーザーバルブのプレートが入るので忘れずに入れておく。オイル穴位置もマーク。
こちらも問題なく完了。

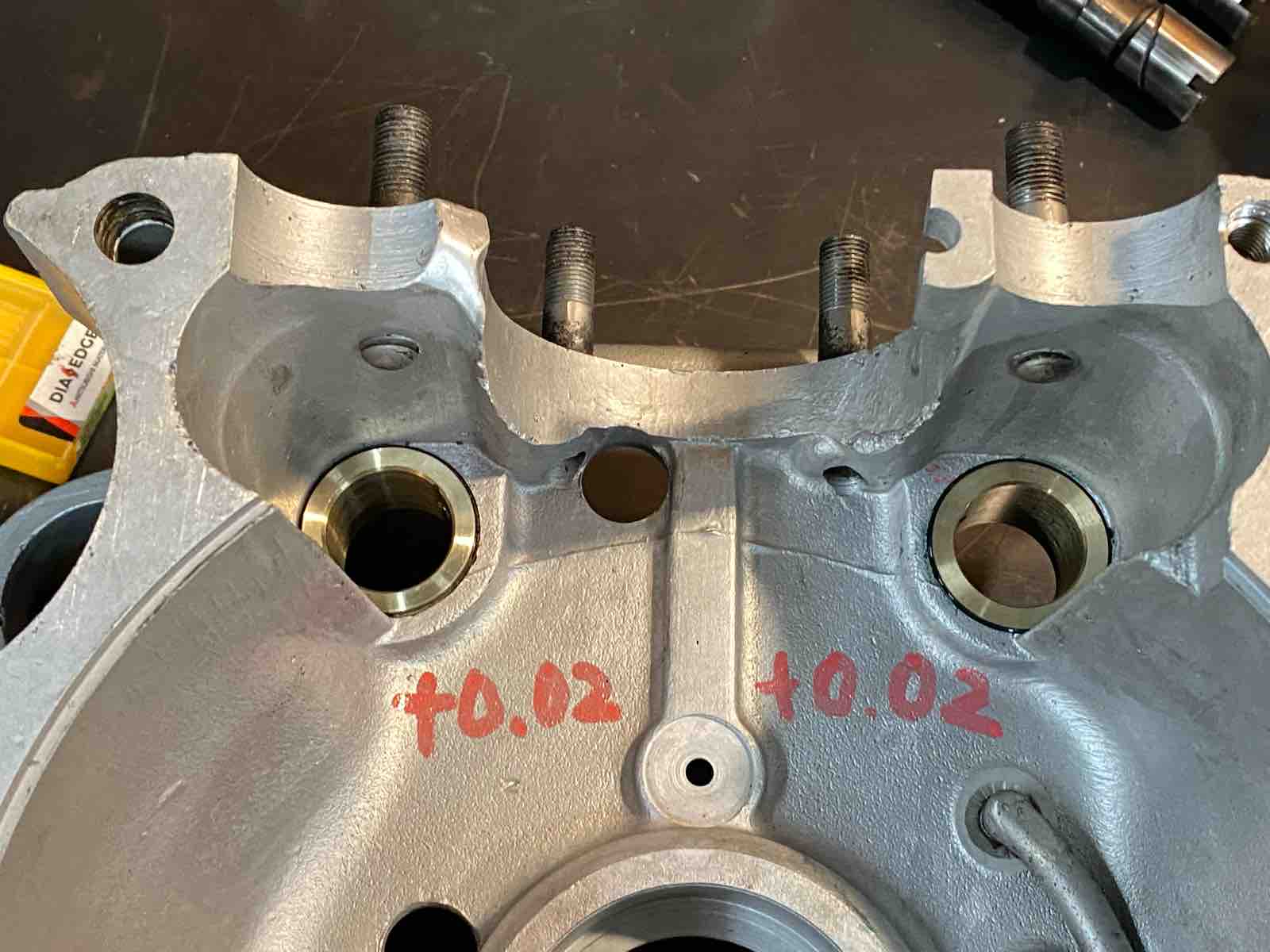

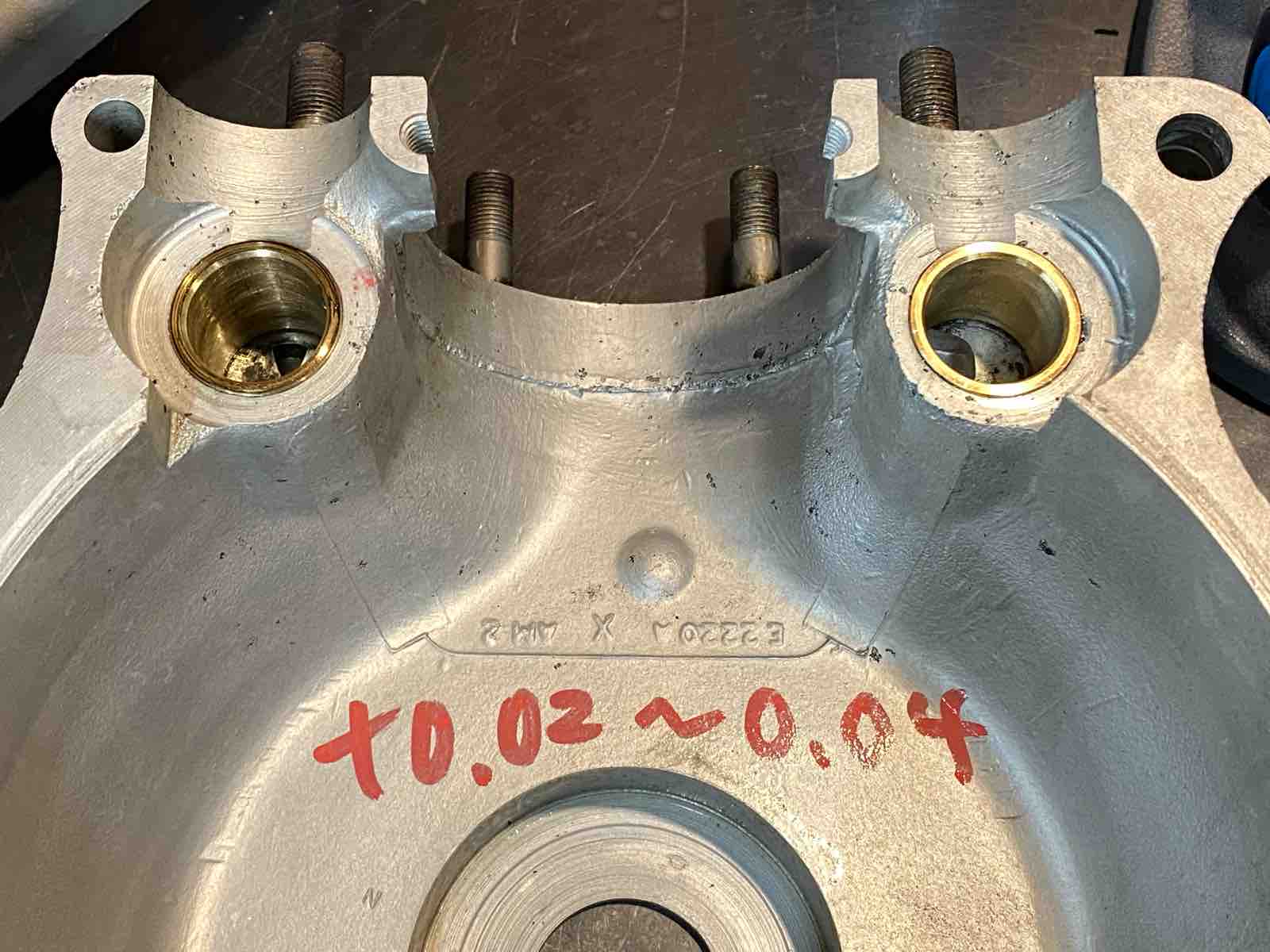

ケースが冷めたらカムシャフトとブッシュのクリアランス確認。
タイミング側は0.05取ったクリアランスが0.02まで狭くなった。
ドライブ側は0.02 〜 0.04とやや楕円に。
ケース圧入部の肉厚のせいだと思う。
神経を使う作業で疲れてしまった。次回はカムシャフトが抵抗無く回るように調整予定。
13,14日目 おわり
