ネジ穴確認修正の続き。

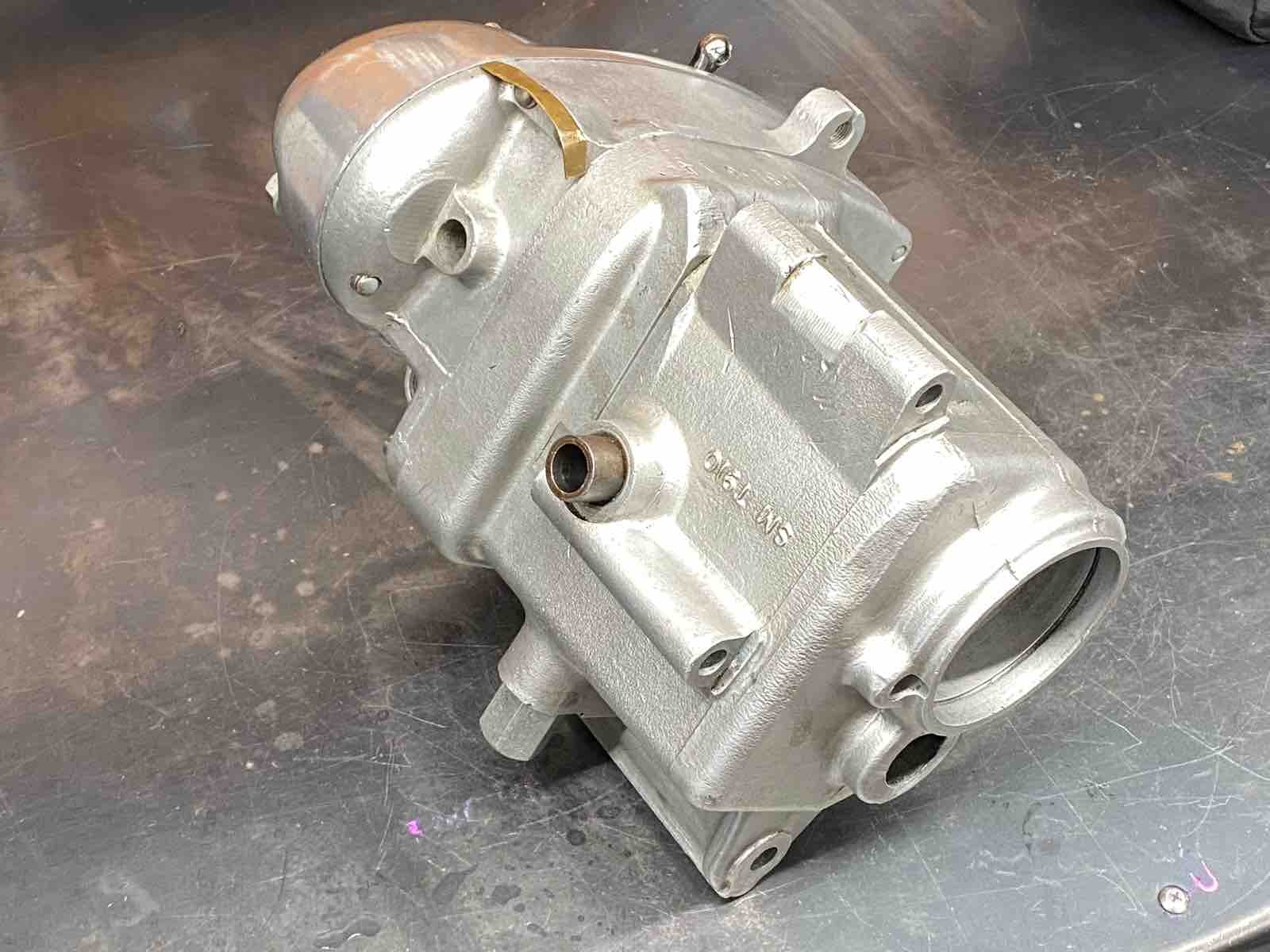

ギアボックス確認修正完了。
修正箇所少なく良好。
一通り確認を終えたので、タップ・ダイスで修正不可な部分をヘリサート加工。

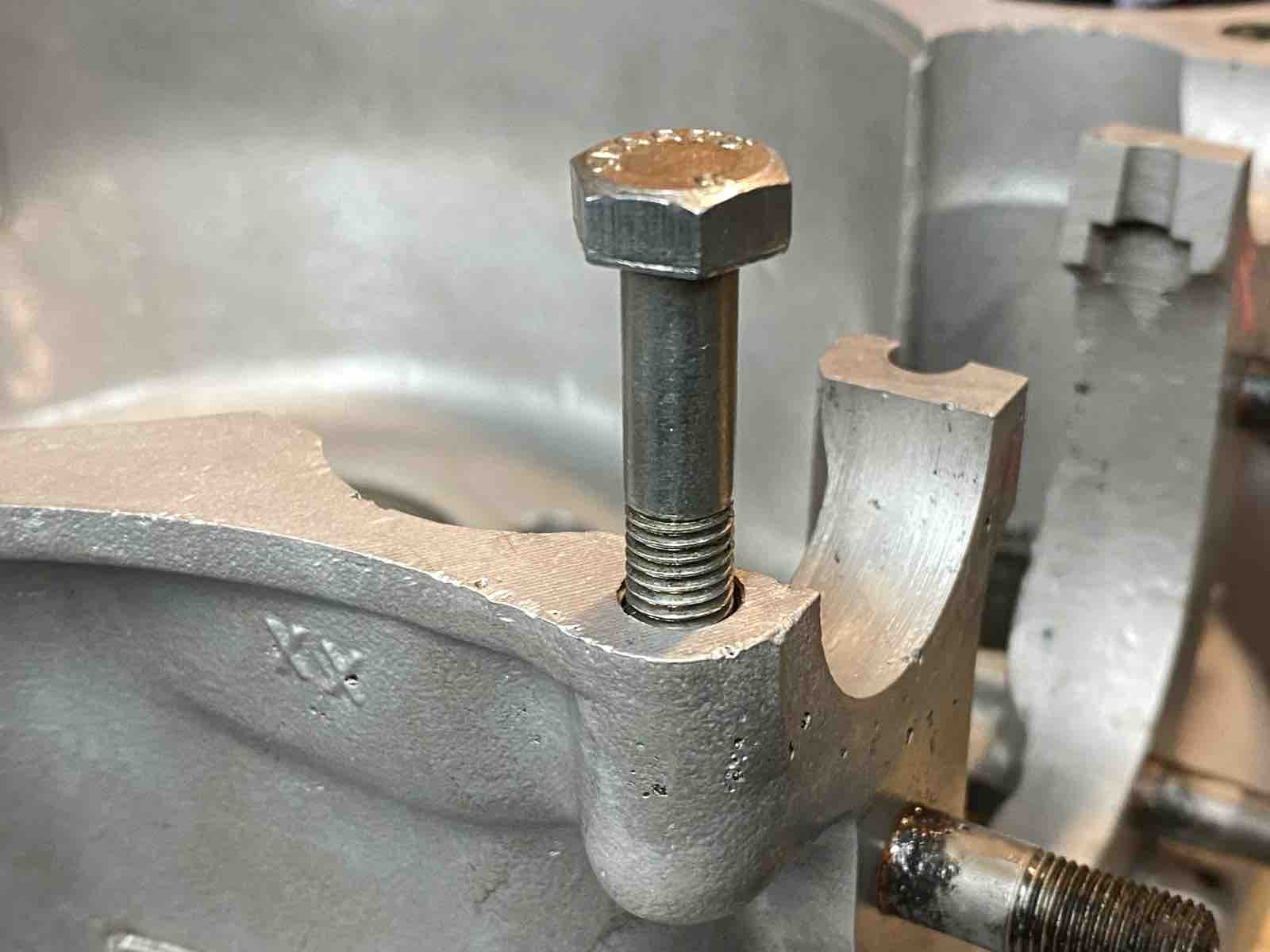

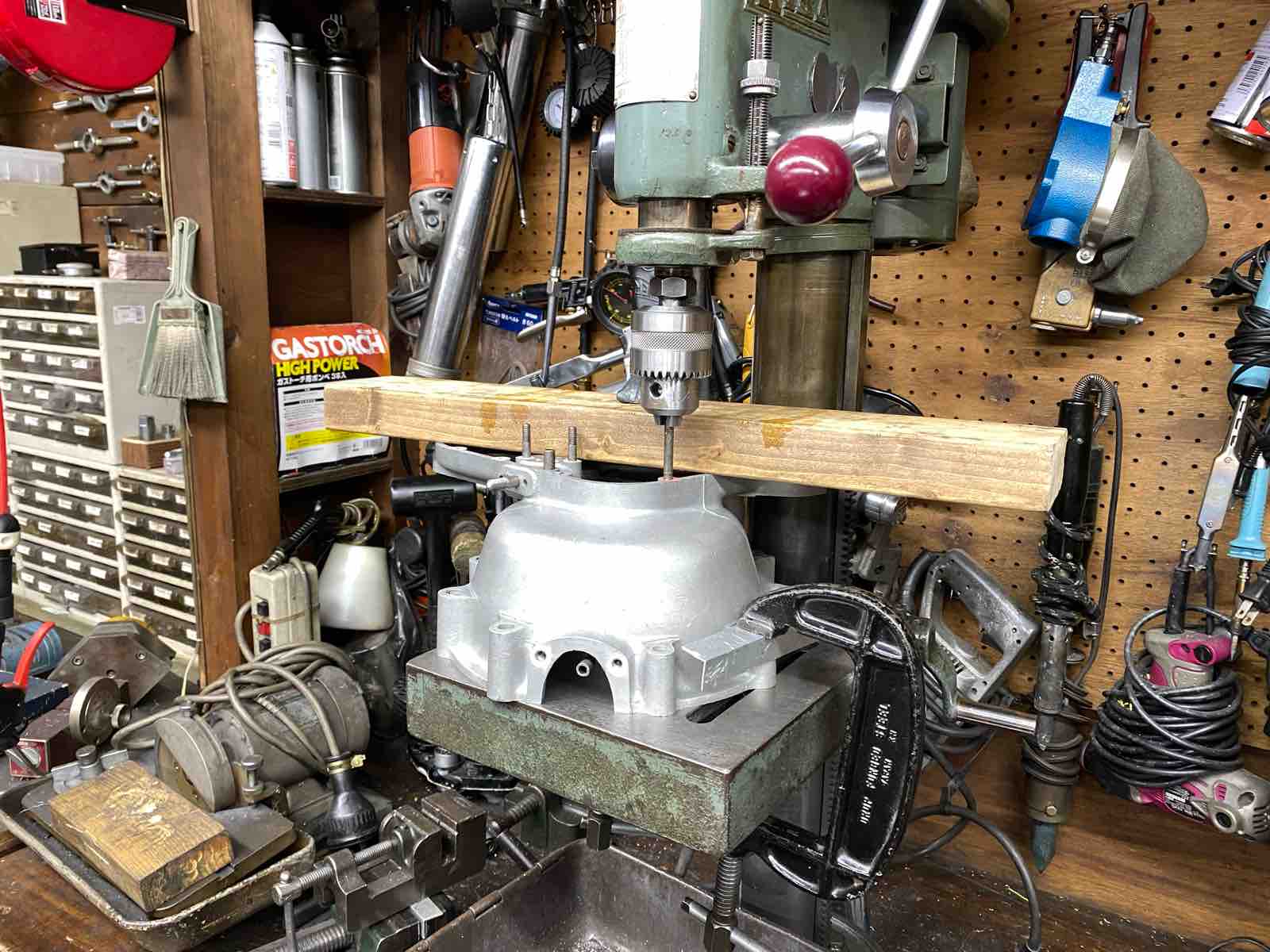

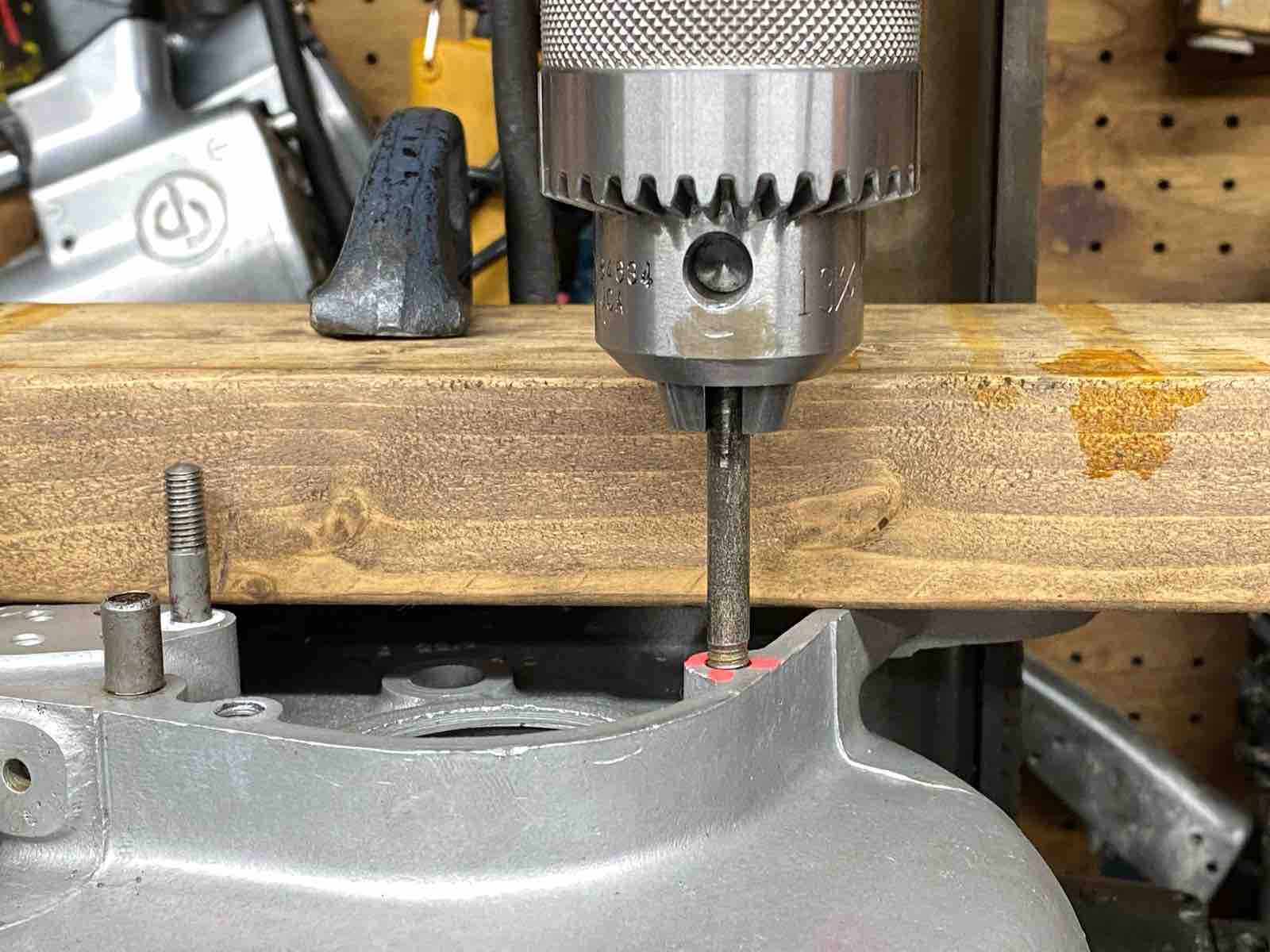

基準ネジでボール盤にセット。

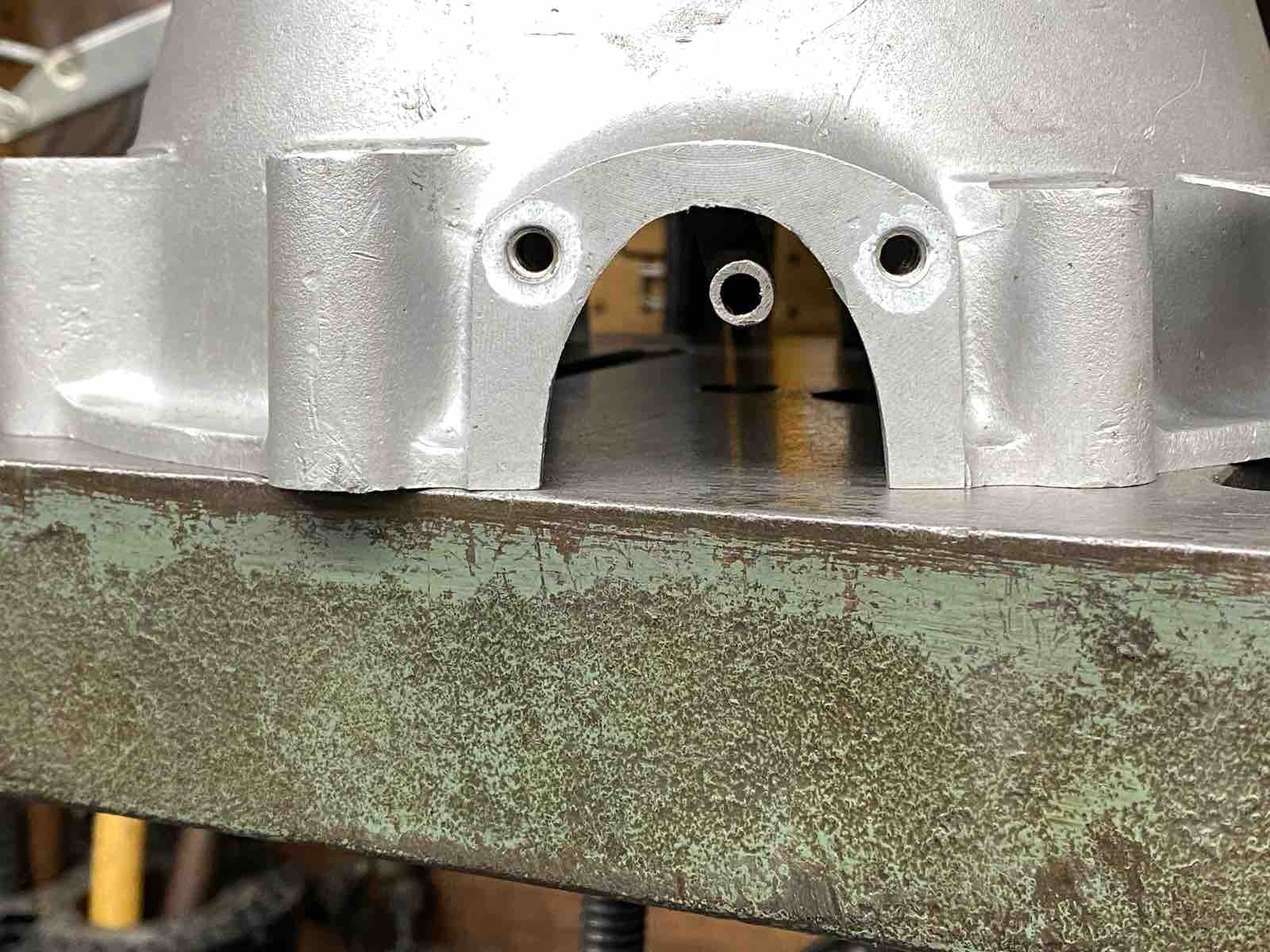

水平垂直はしっかりと確認。

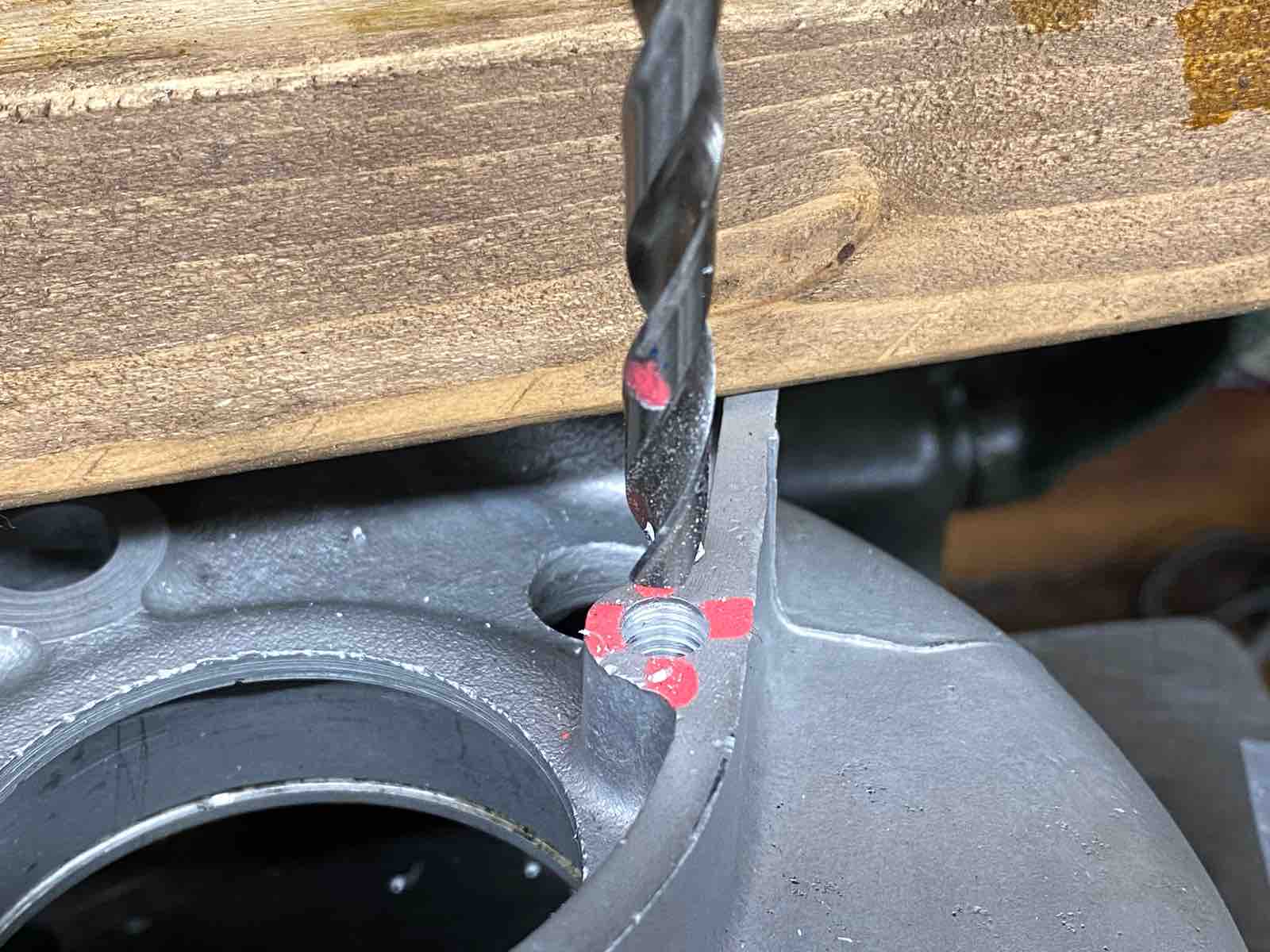

ドリルで下穴あけ。

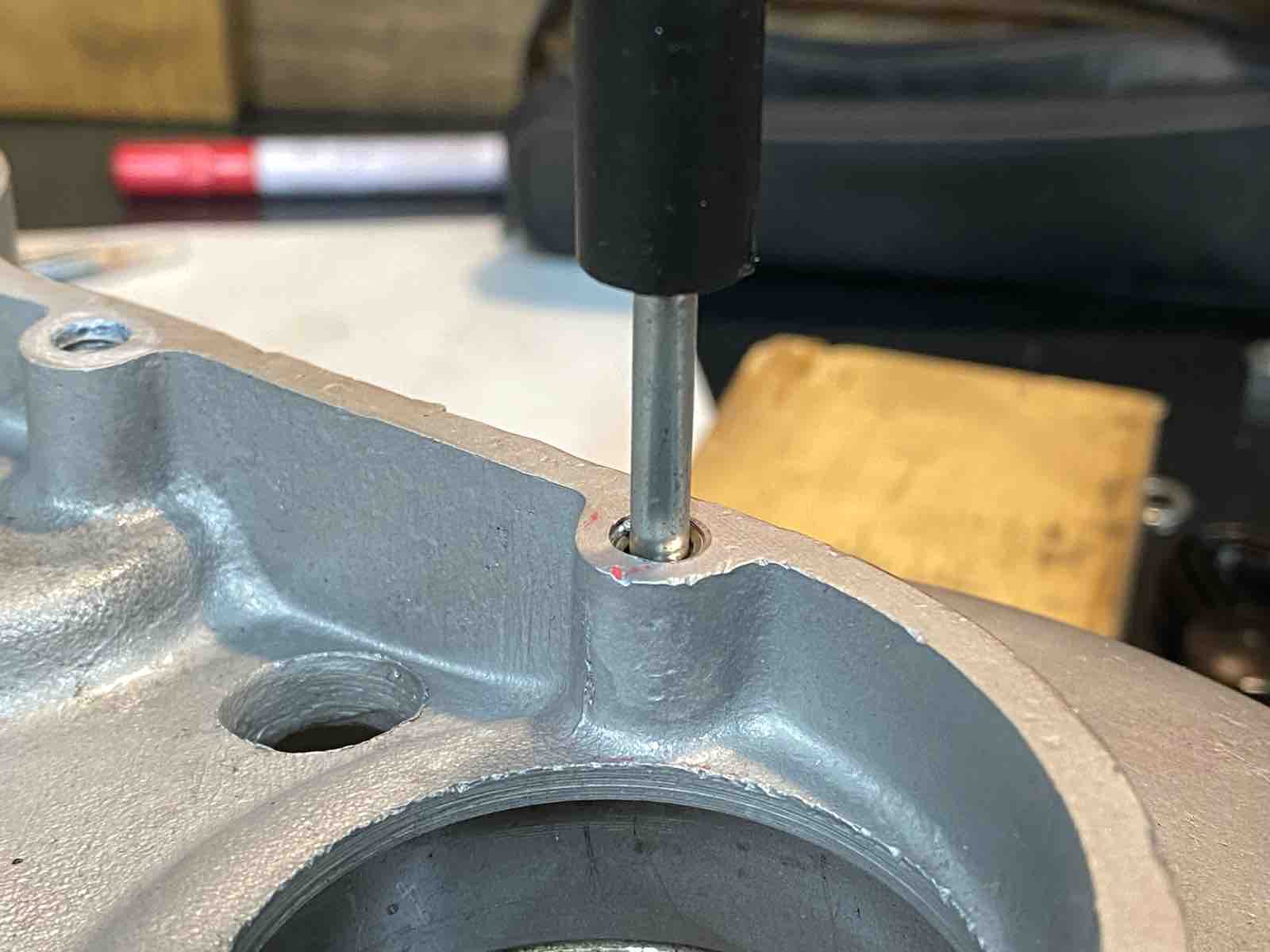

続けてタップ入れ、垂直を確認したらボール盤から外してタップ加工。

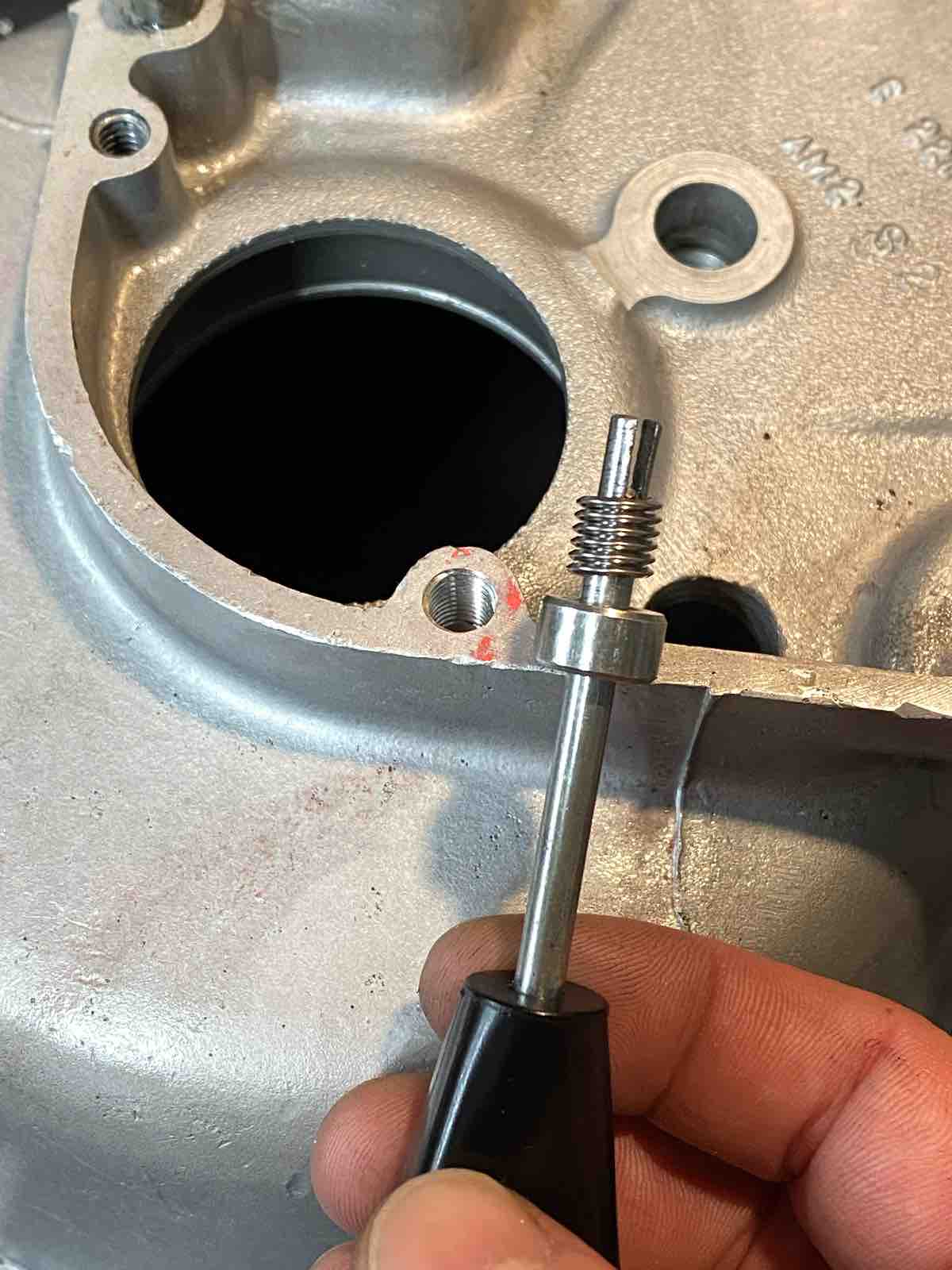

コイルを挿入。

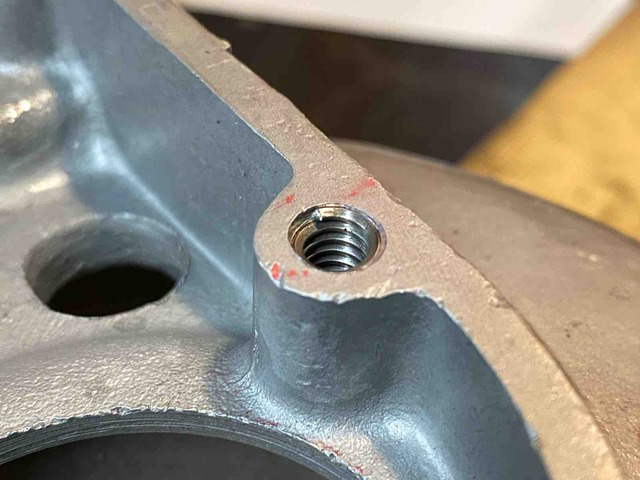

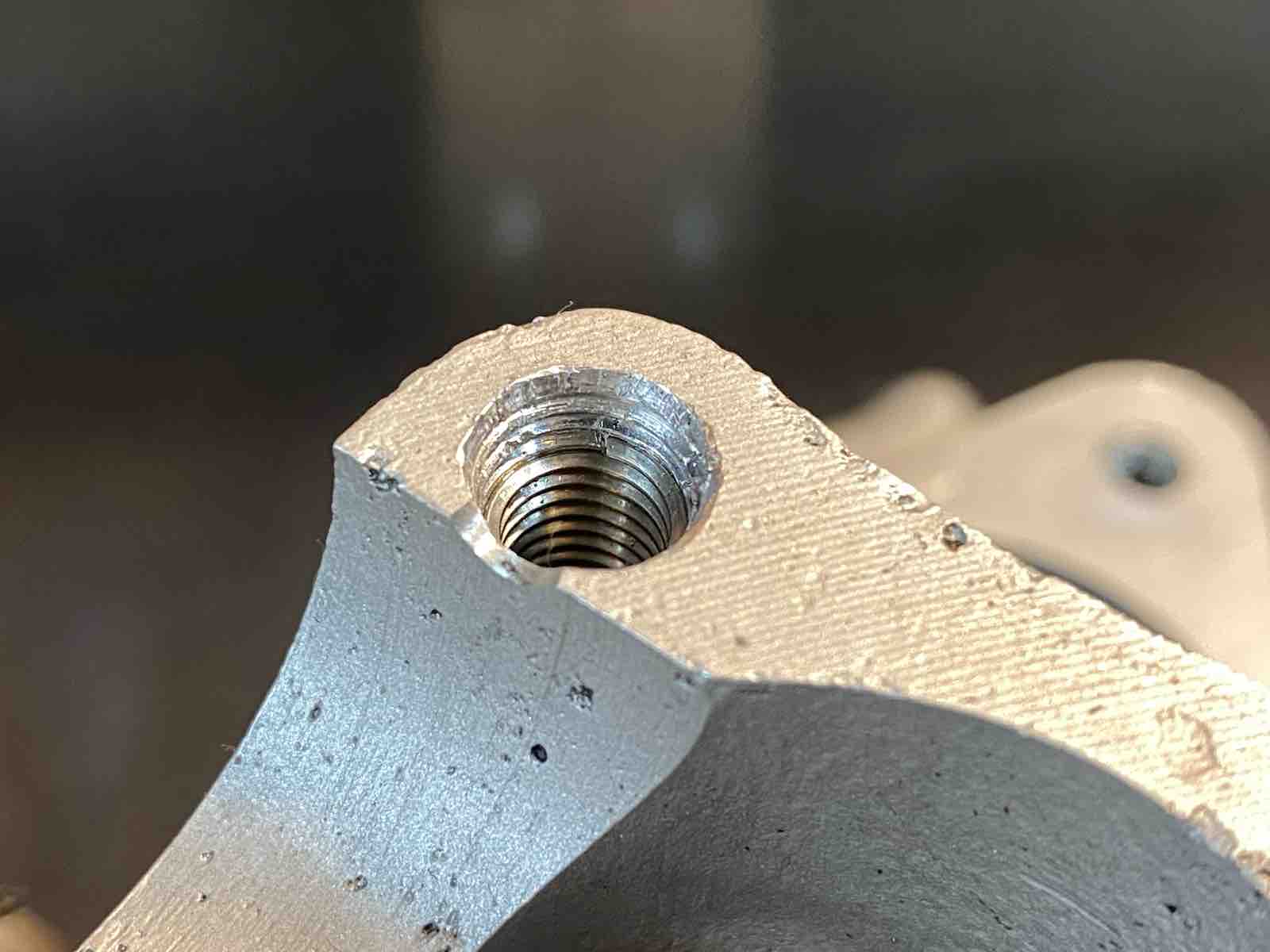

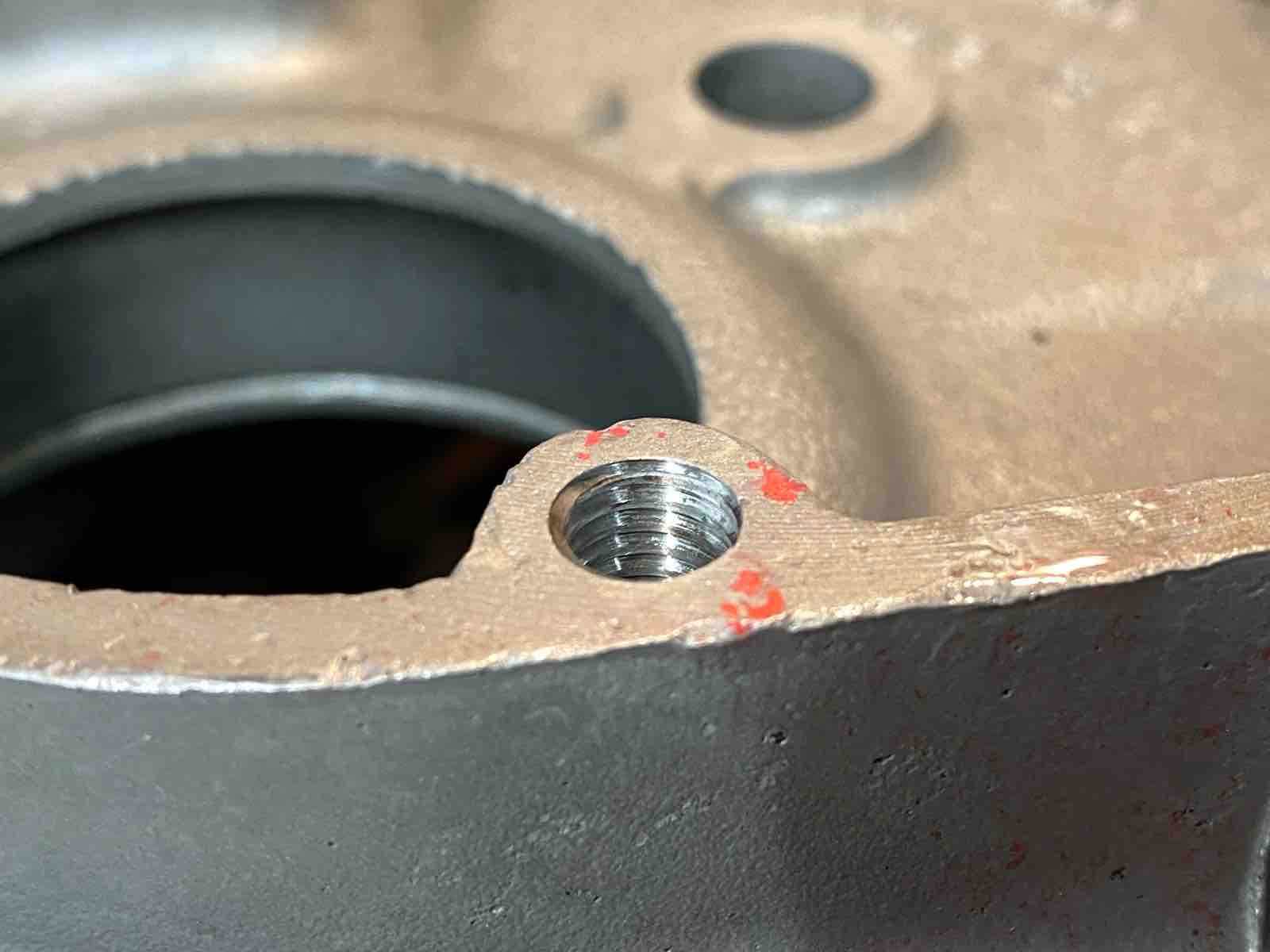

タングを折って完了。

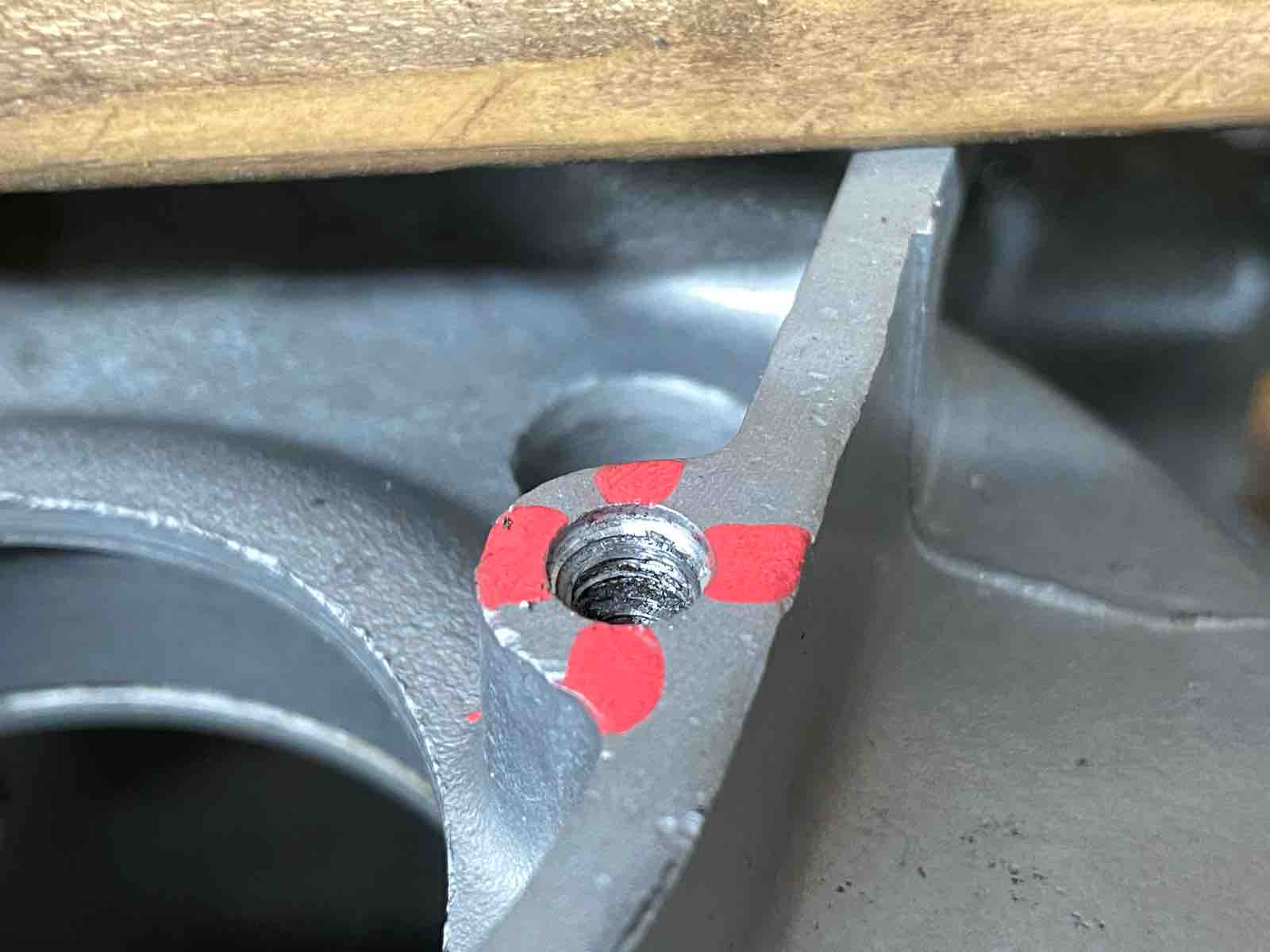

クランクケースの合わせネジも1箇所ダメだったのでヘリサート加工。
すんなり加工完了で喜んでいると、タング折りをミスってエライ事に…。コイルを抜き取るのに四苦八苦。手前の穴が削れてしまう。
怪しい感じになってしまったので、コイルを奥に入れて対応。薄くなってしまった部分はクラックが怖いのでリューターで削り取った。
不格好になってしまったが、コレで大丈夫だと思う。

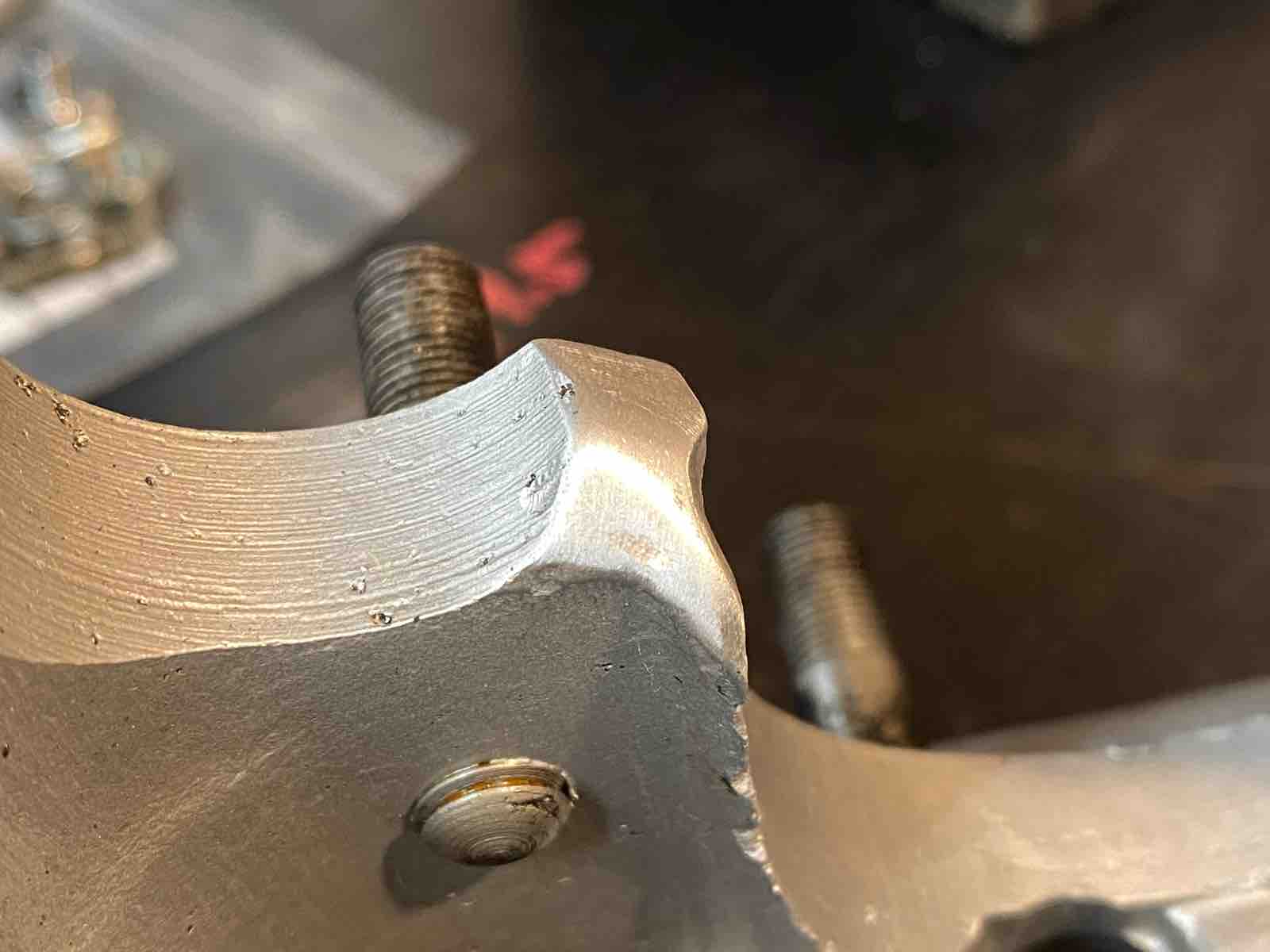

カムのマウス部にクラックが有った。元から固定する気は無かったので切り取る。前回のTR6SCも固定していない。

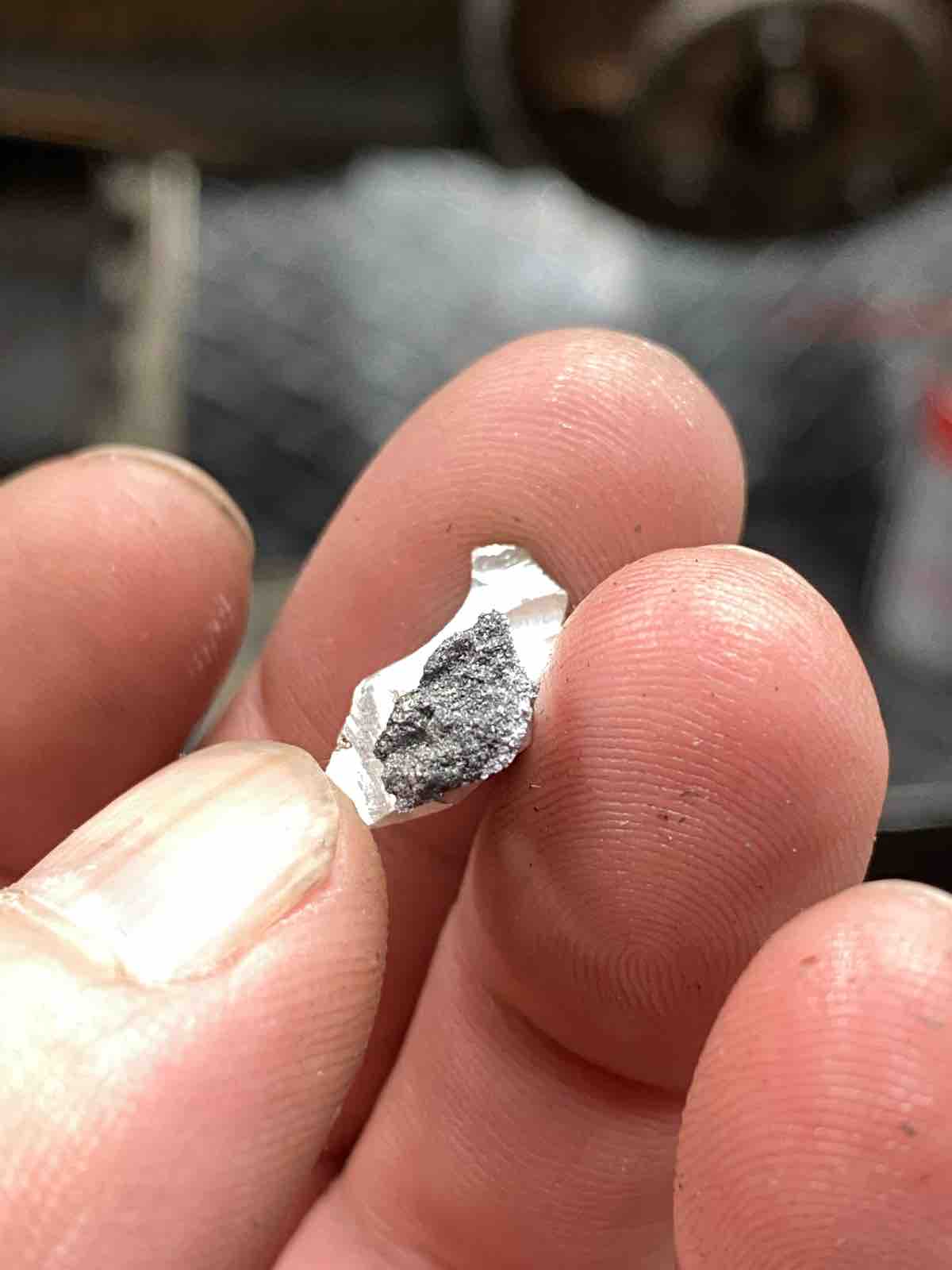

クラック部分にはダイナミックな巣が入っていた。モゲる寸前だ。
見えない所もこんな具合なんだろうな...怖。
大変なネジ穴確認と修正が終わったので、次回から作製事がスタート。
11日目 おわり
