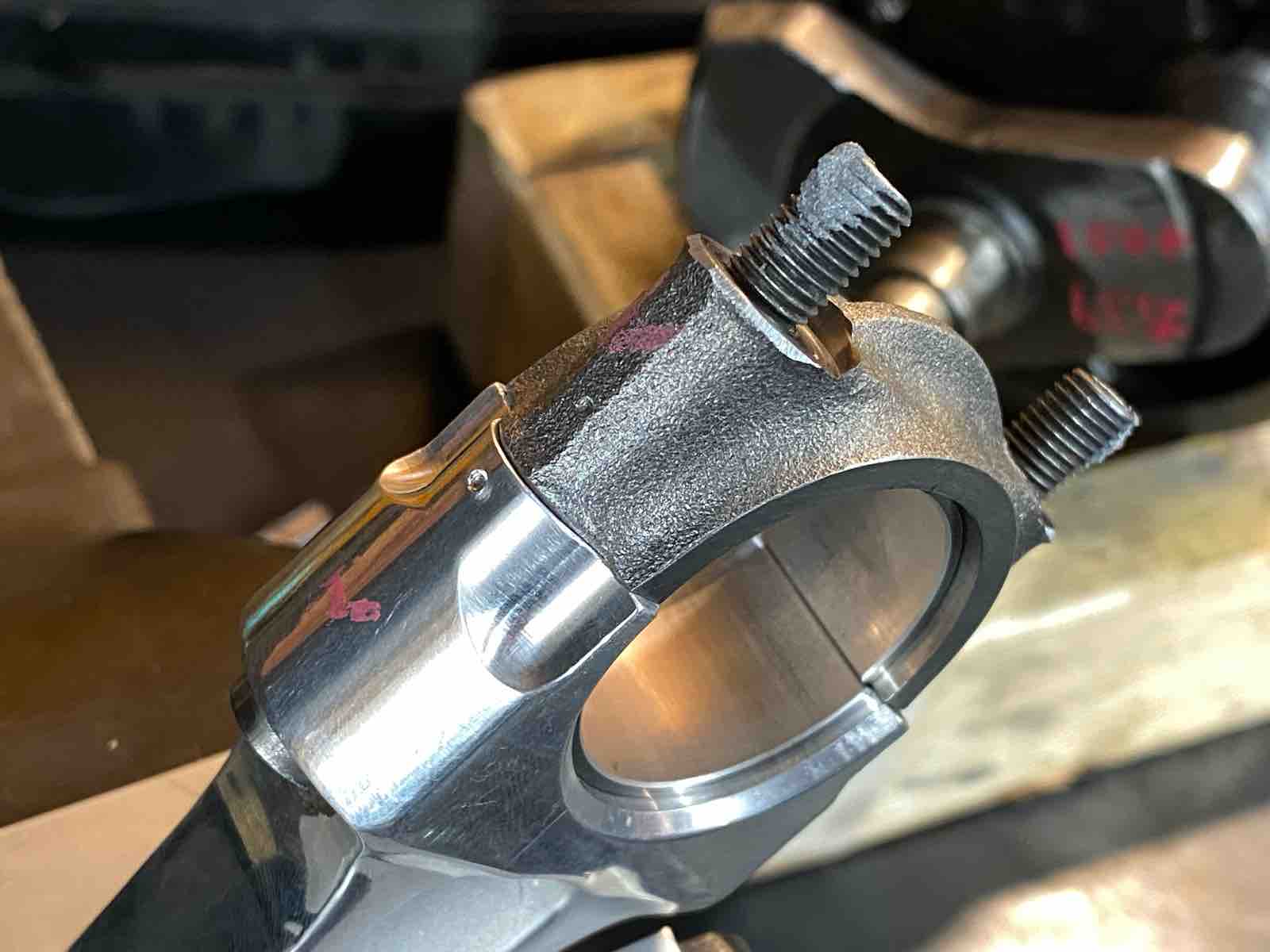

本来のバビットメタルコンロッドから別体500のコンロッド+スモールユニットの交換式メタルに加工されていた。

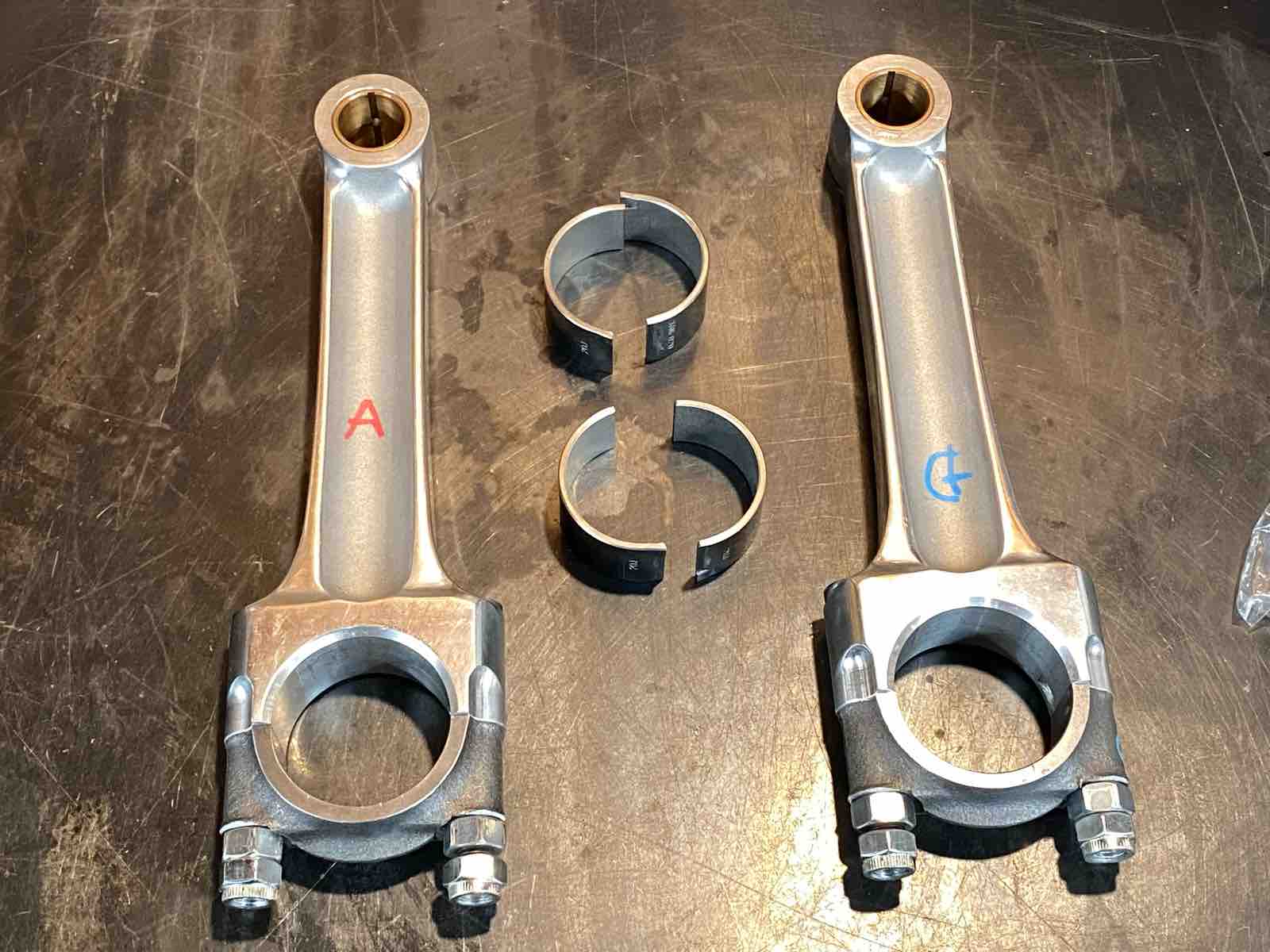

無理矢理な感じであまりよろしくなかったので、交換式メタル仕様前提のコンロッドに交換。

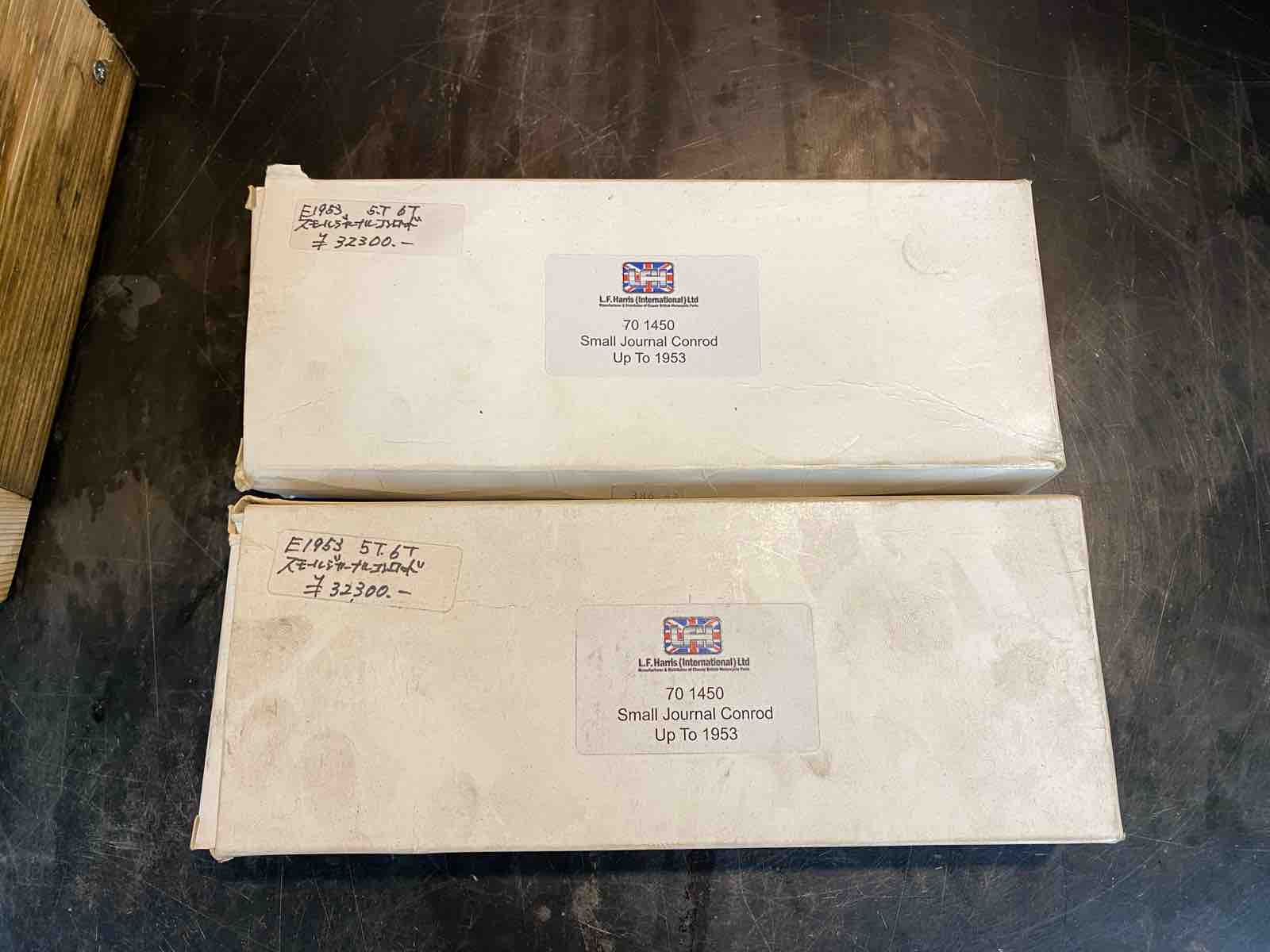

高級コンロッドに鼻血が出そーです。

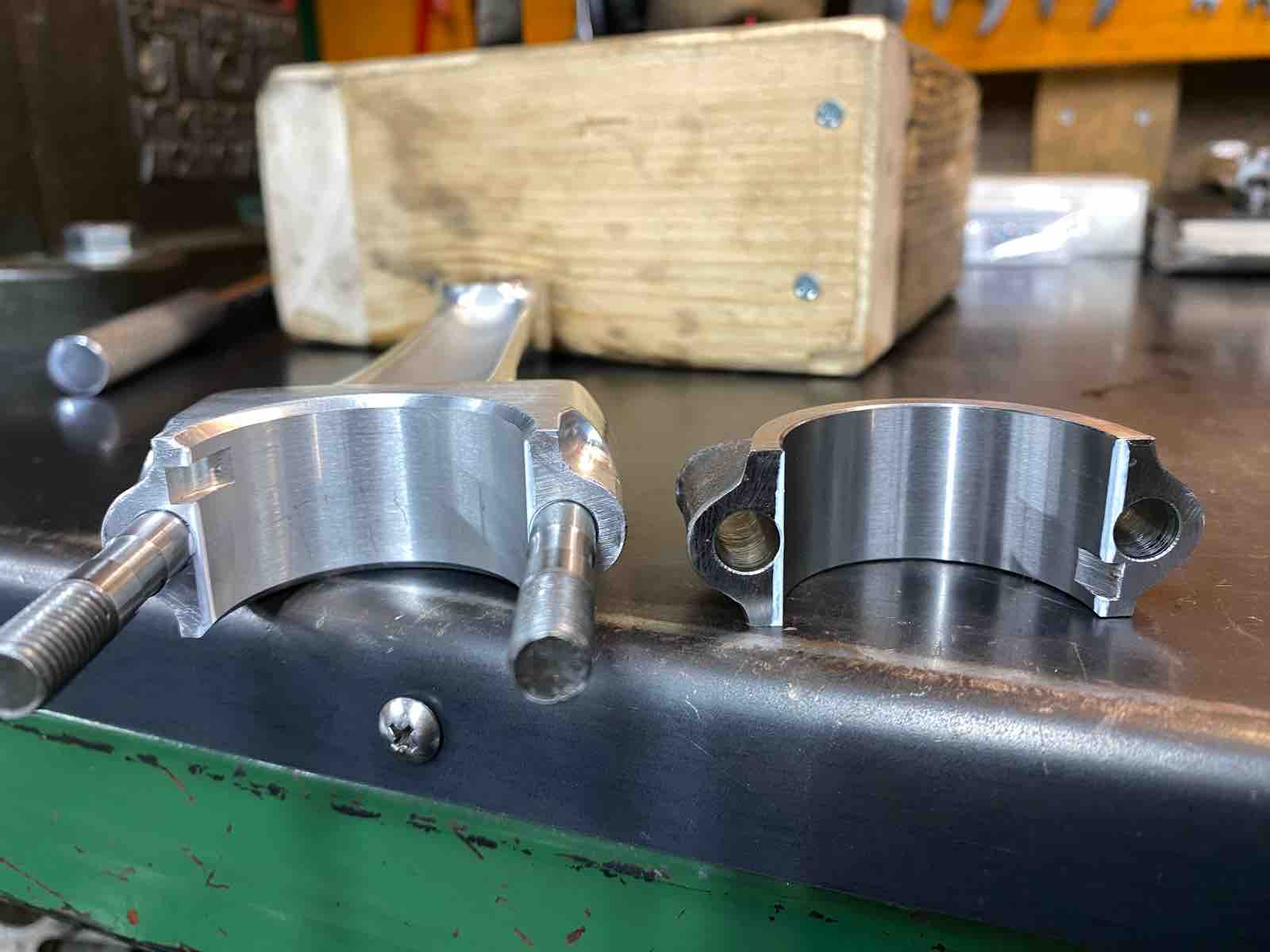

コンロッド割り部分のバリ取りをして滑らかにしておく。

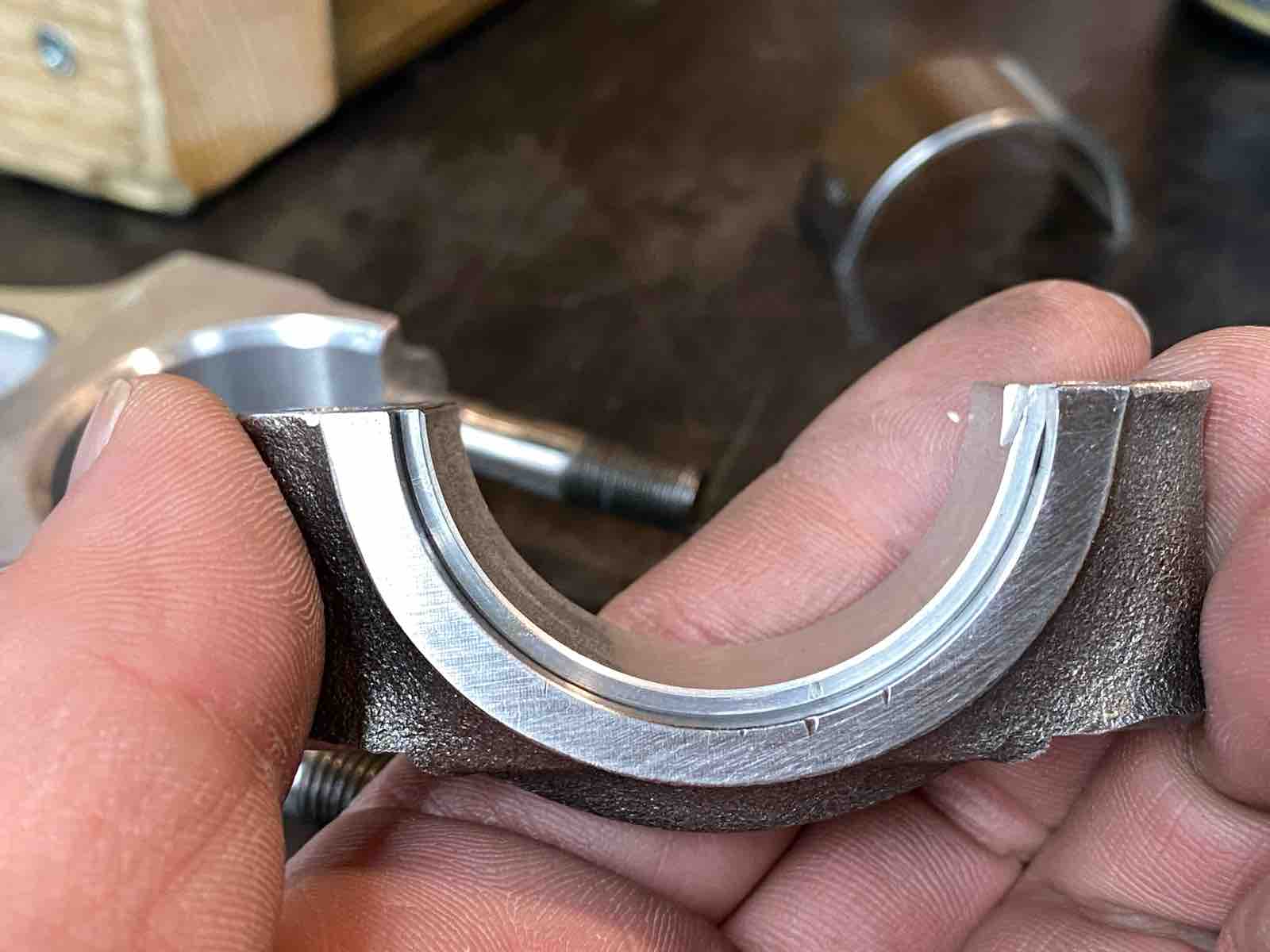

020アンダーのメタルをはめる。クラッシュ部分は問題なく有る。
アンチシーズを塗り、30N/mにて締め付け。

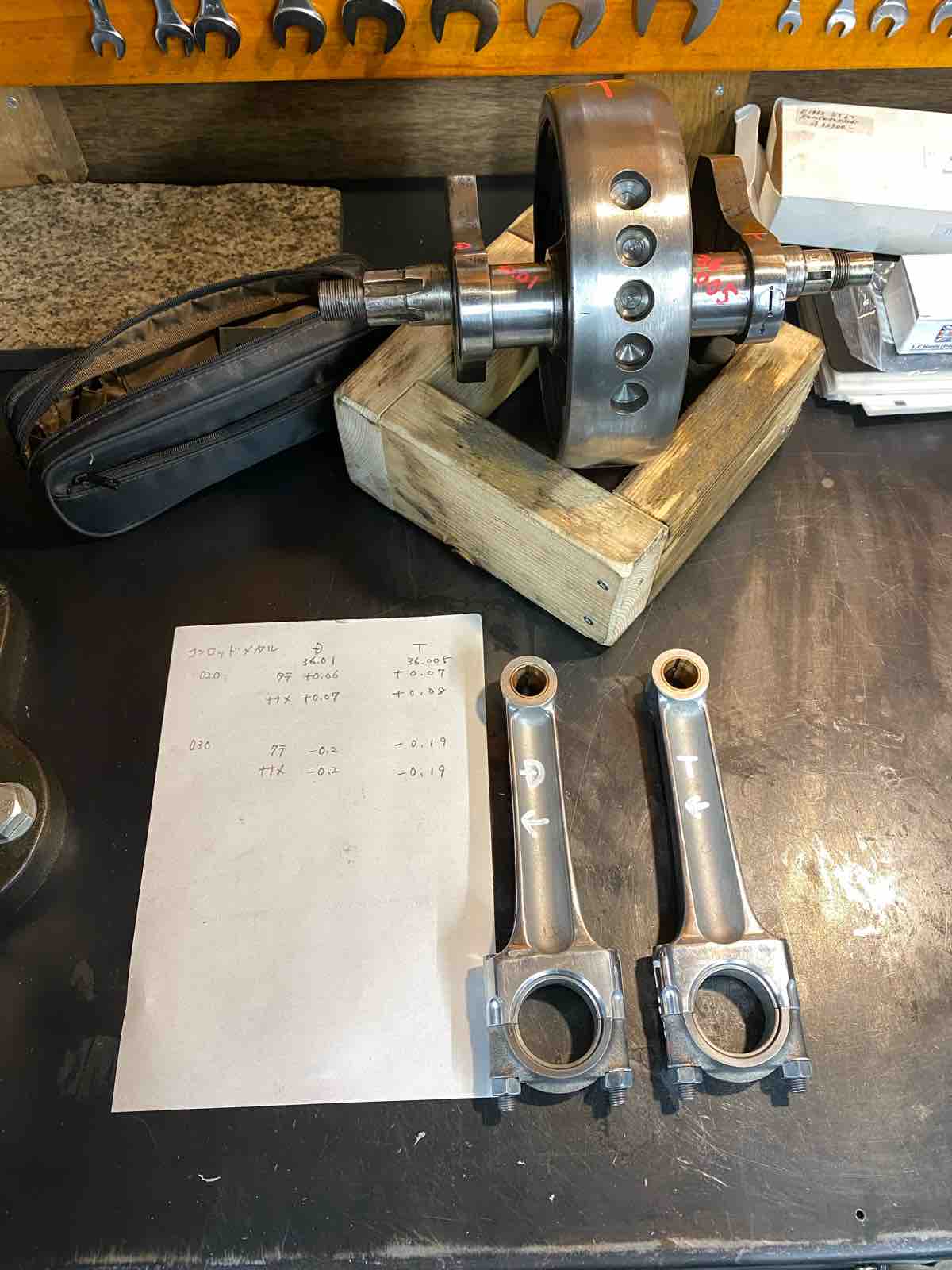

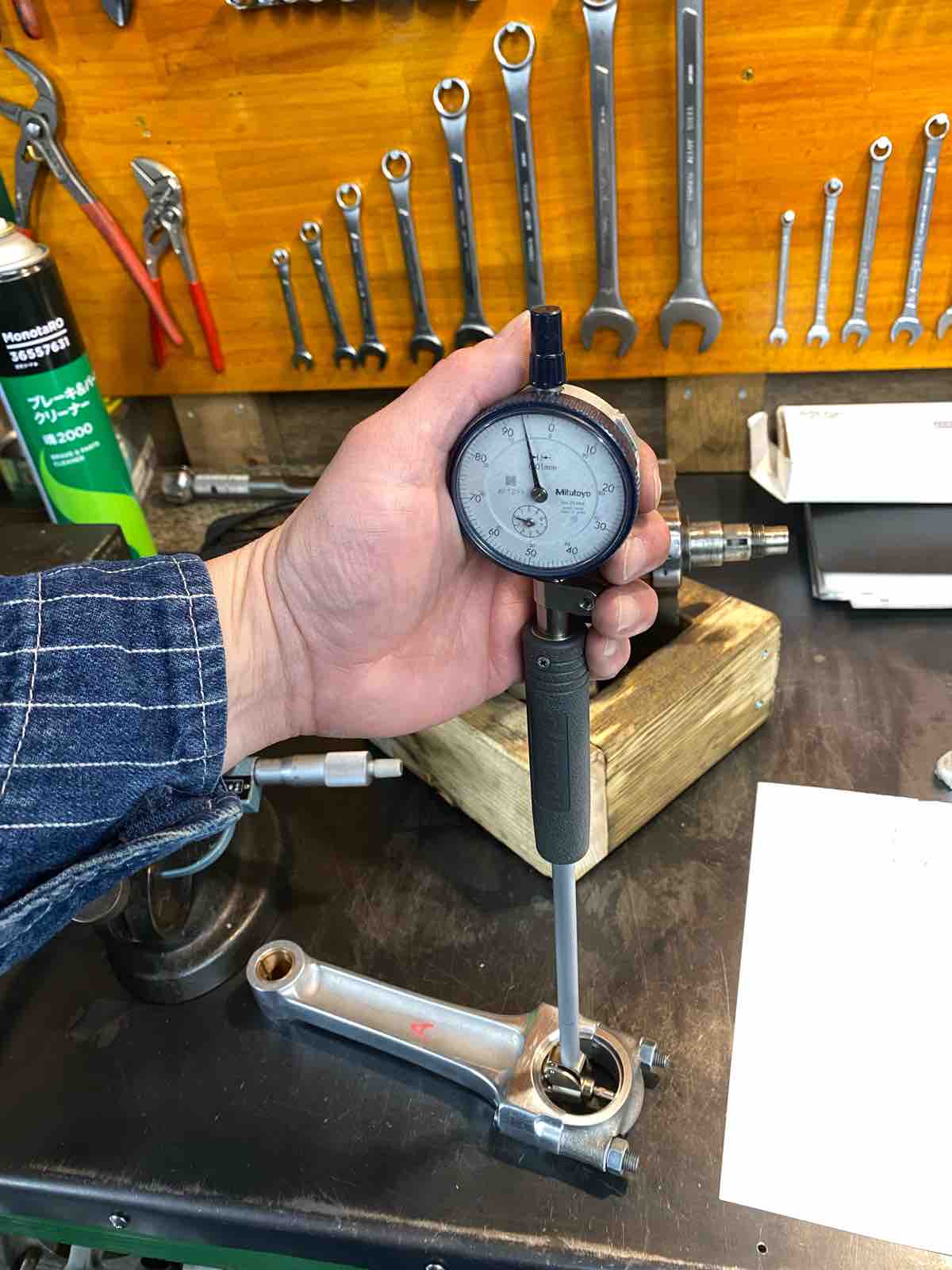

クリアランス計測
ドライブ側 +0.06 - +0.07
タイミング側 +0.07 - +0.08
クリアランスが大きいので030メタルに交換して計測。
ドライブ側 -0.2
タイミング側 -0.19
030メタルでメインジャーナルのリグラインドをしてもらう事にした。

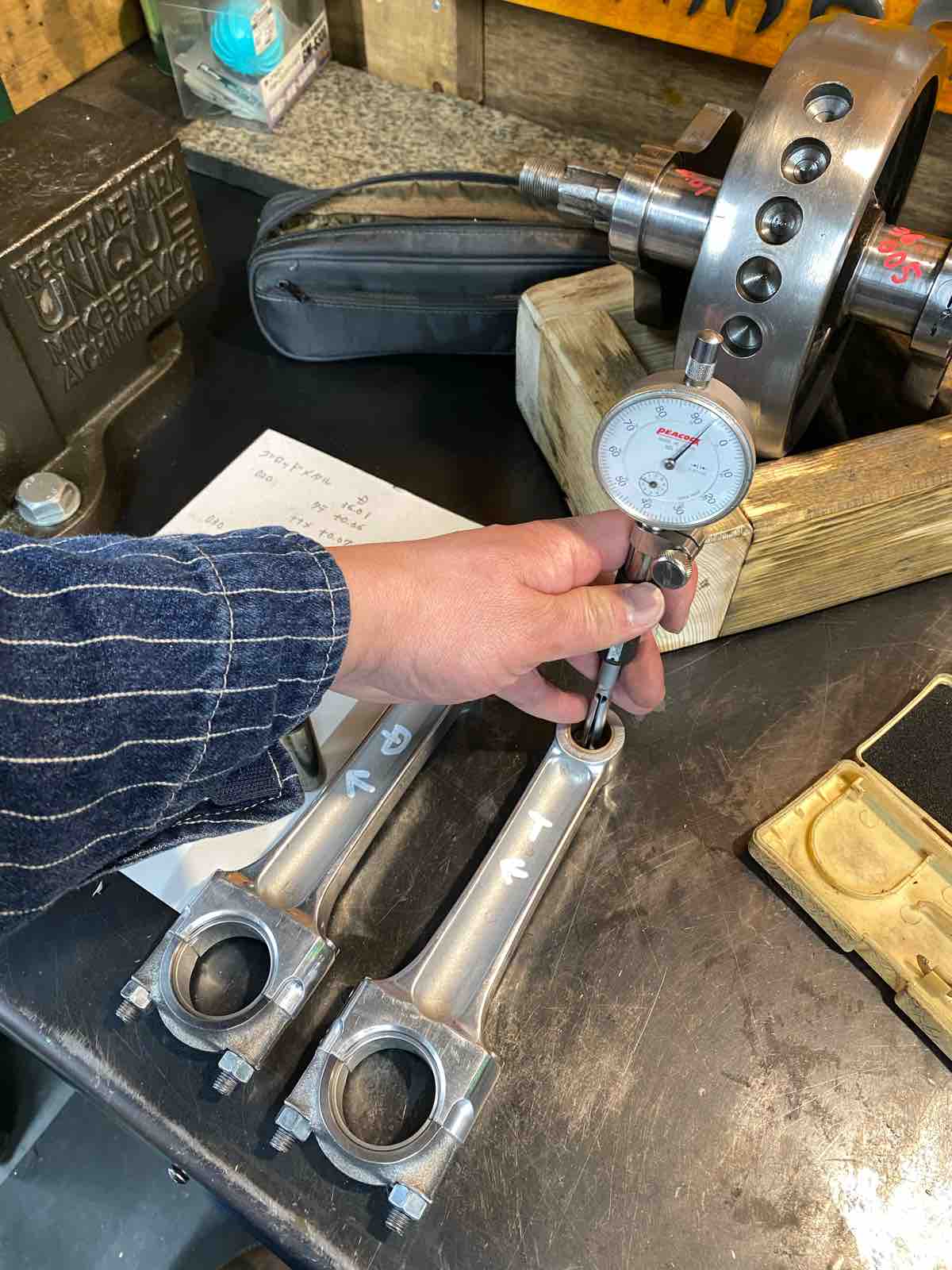

ピストンピンとスモールエンドブッシュのクリアランス計測。
ドライブ側 +0.03
タイミング側 +0.06
コレは作り替えかな?結構テキトーなんですね。
続いてバランスファクター計測。
各部品計量。

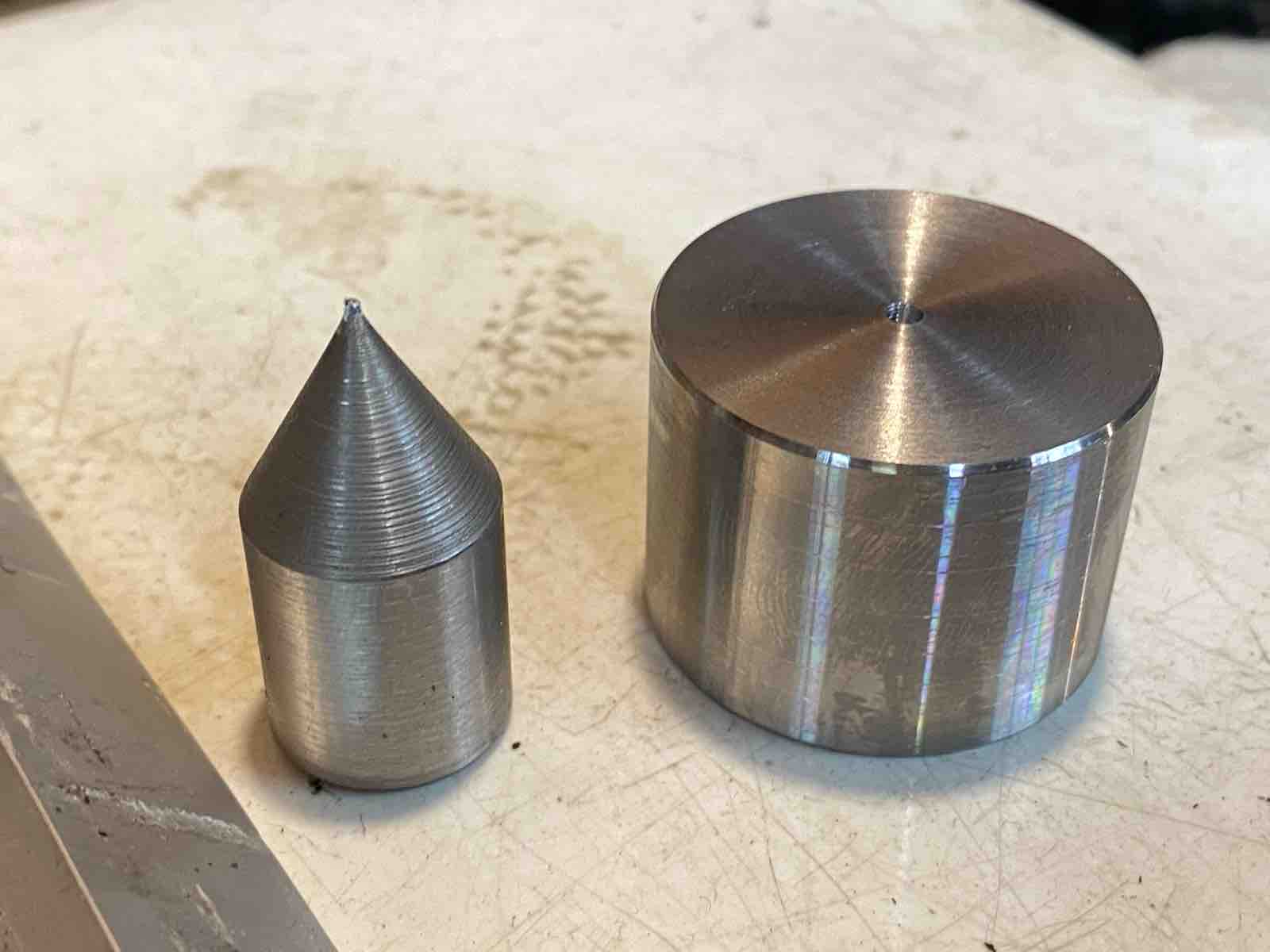

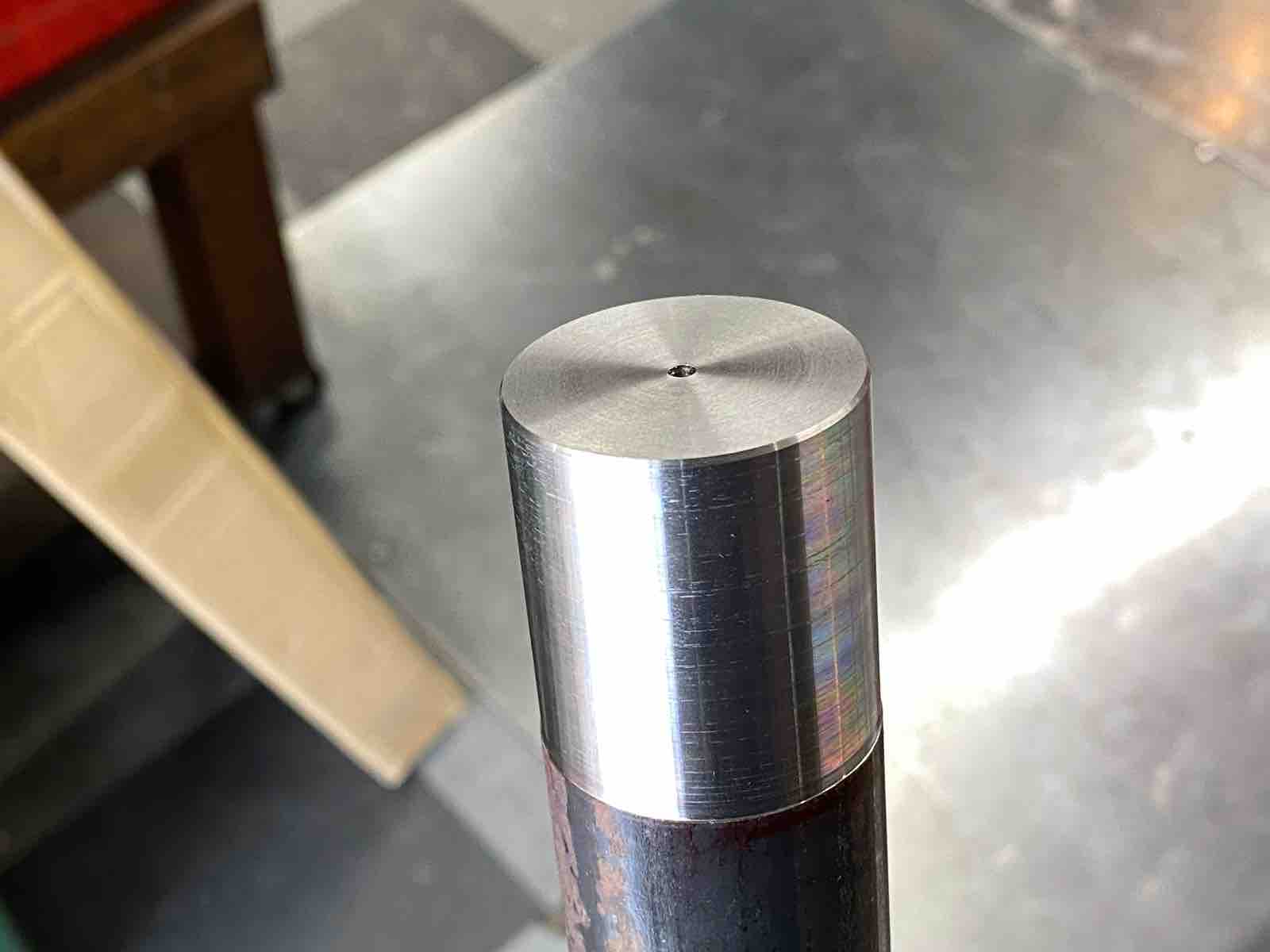

ビッグエンドに嵌める治具にちょうど良いものが無かったので作製。

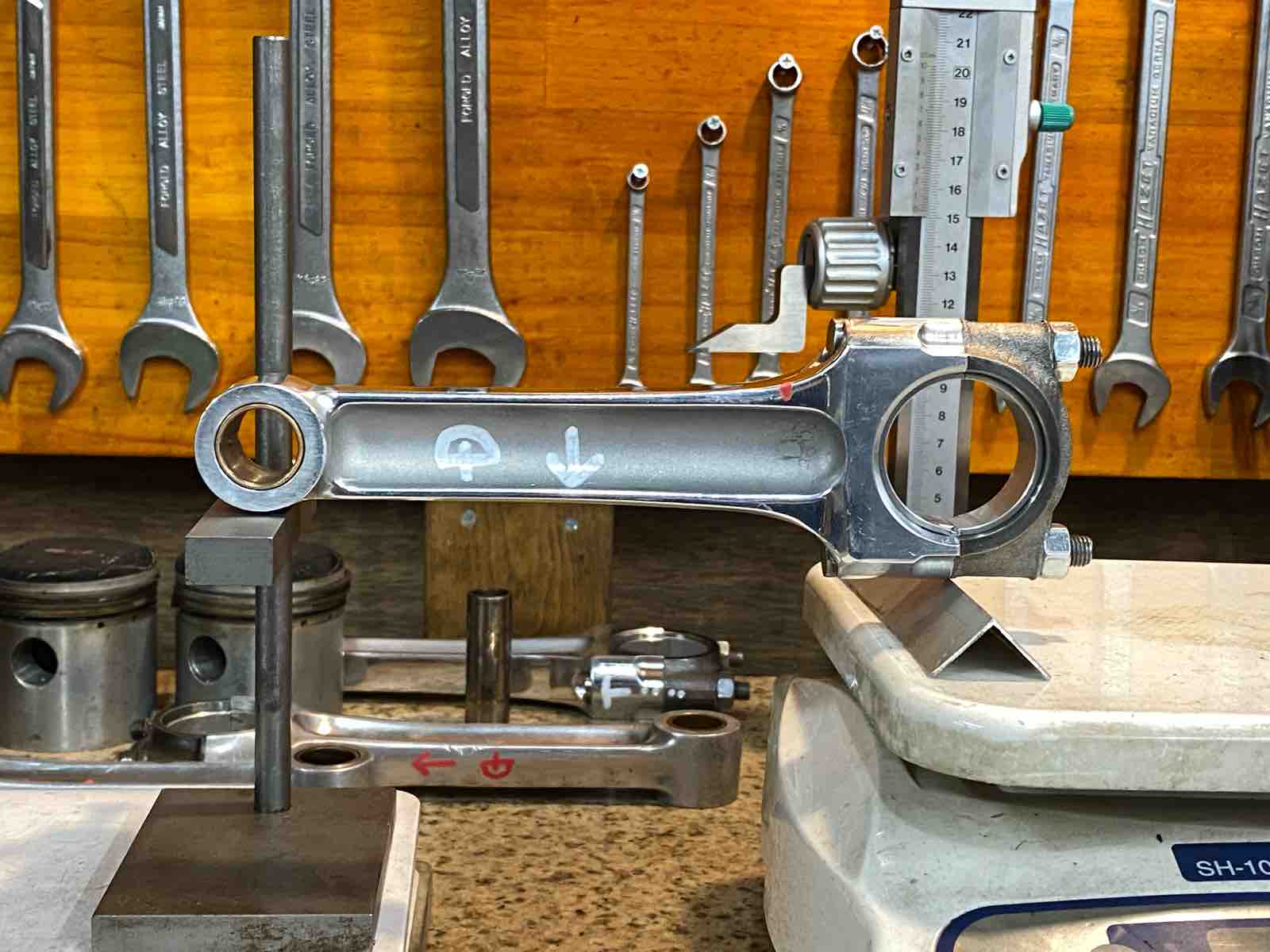

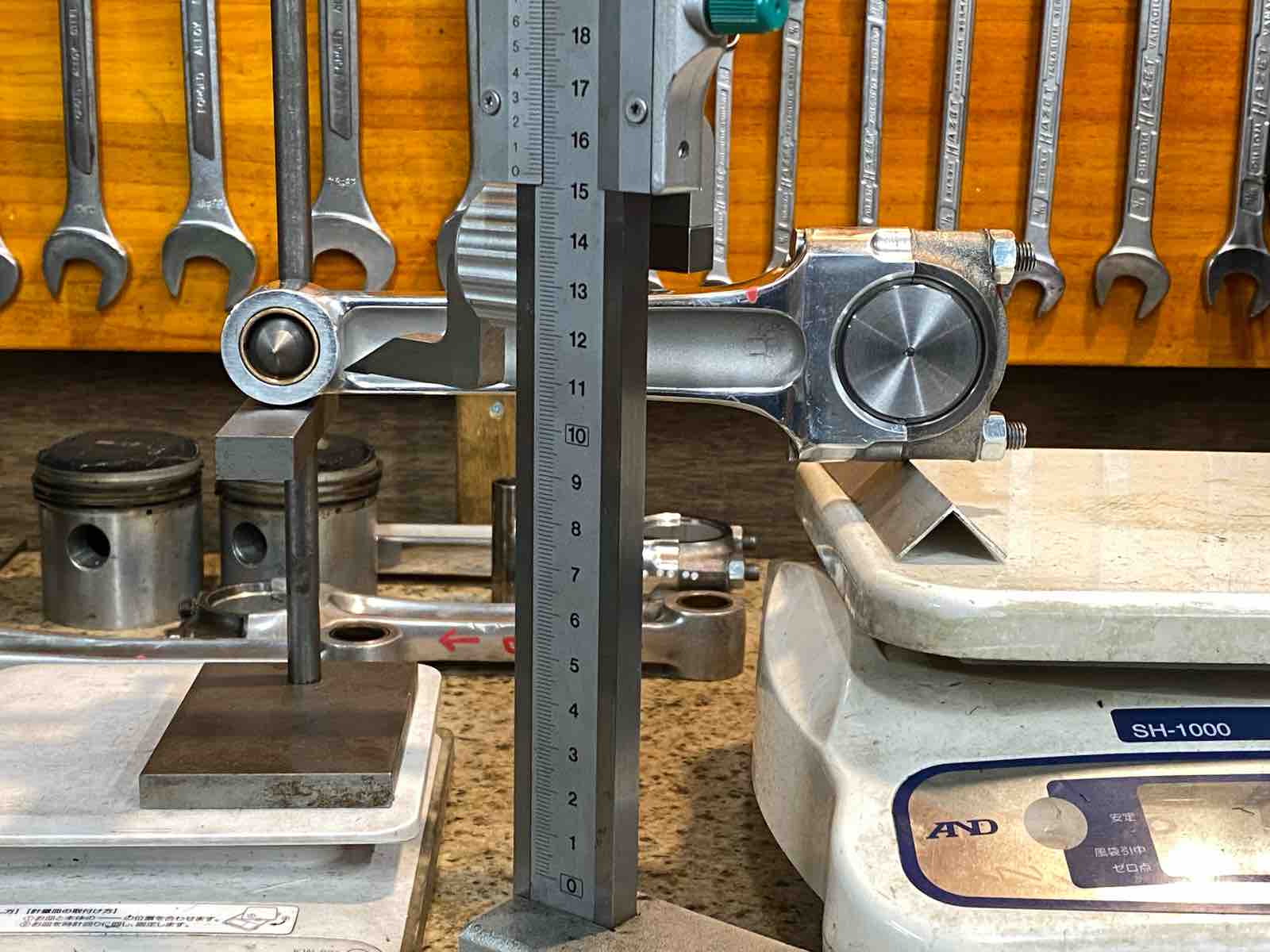

ハイトゲージで水平確認。

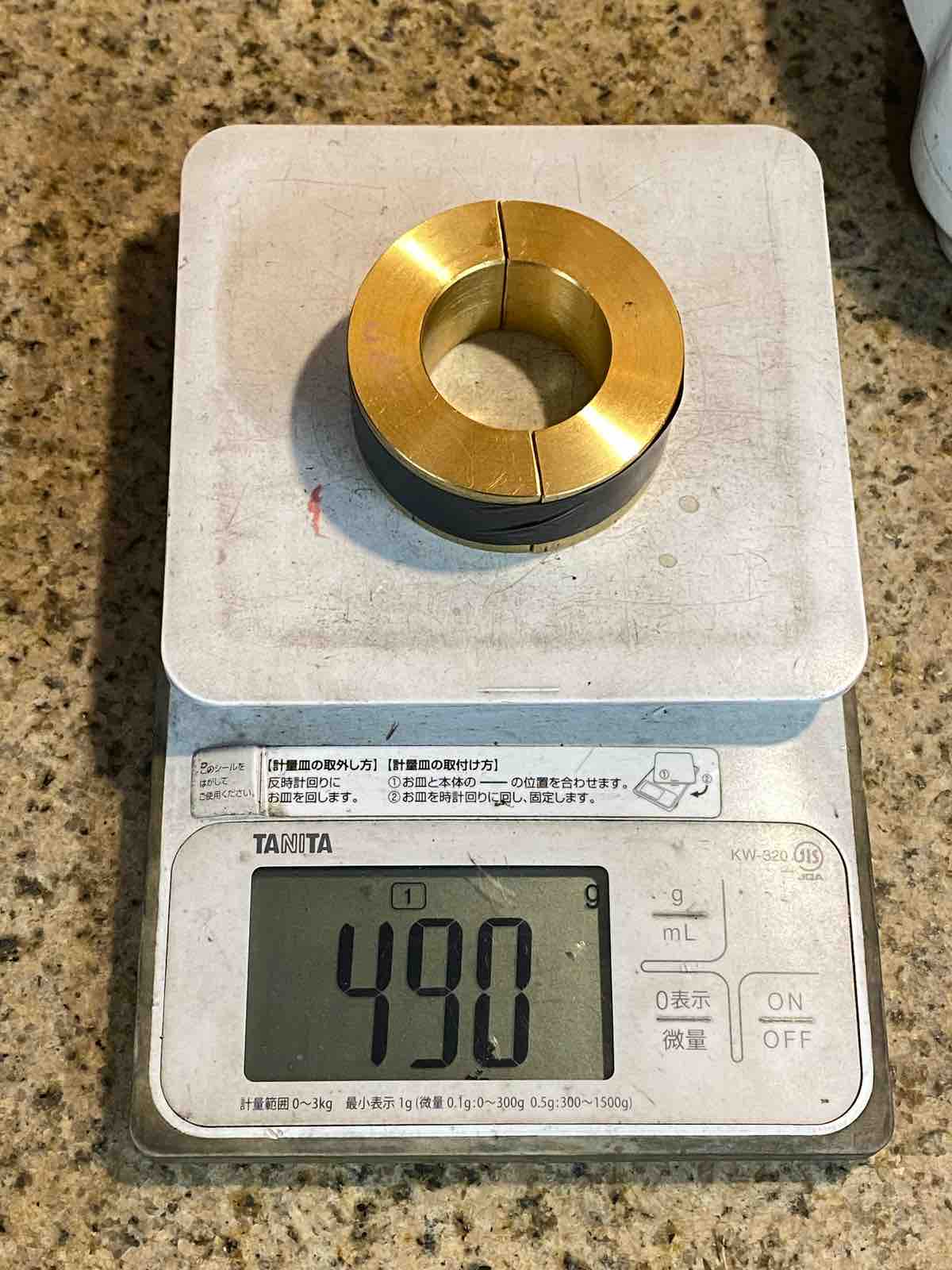

治具を外して重量計測。数回計測して数値を探る。

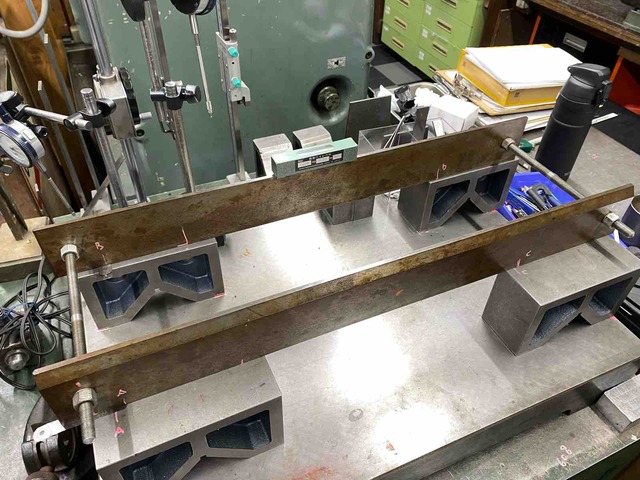

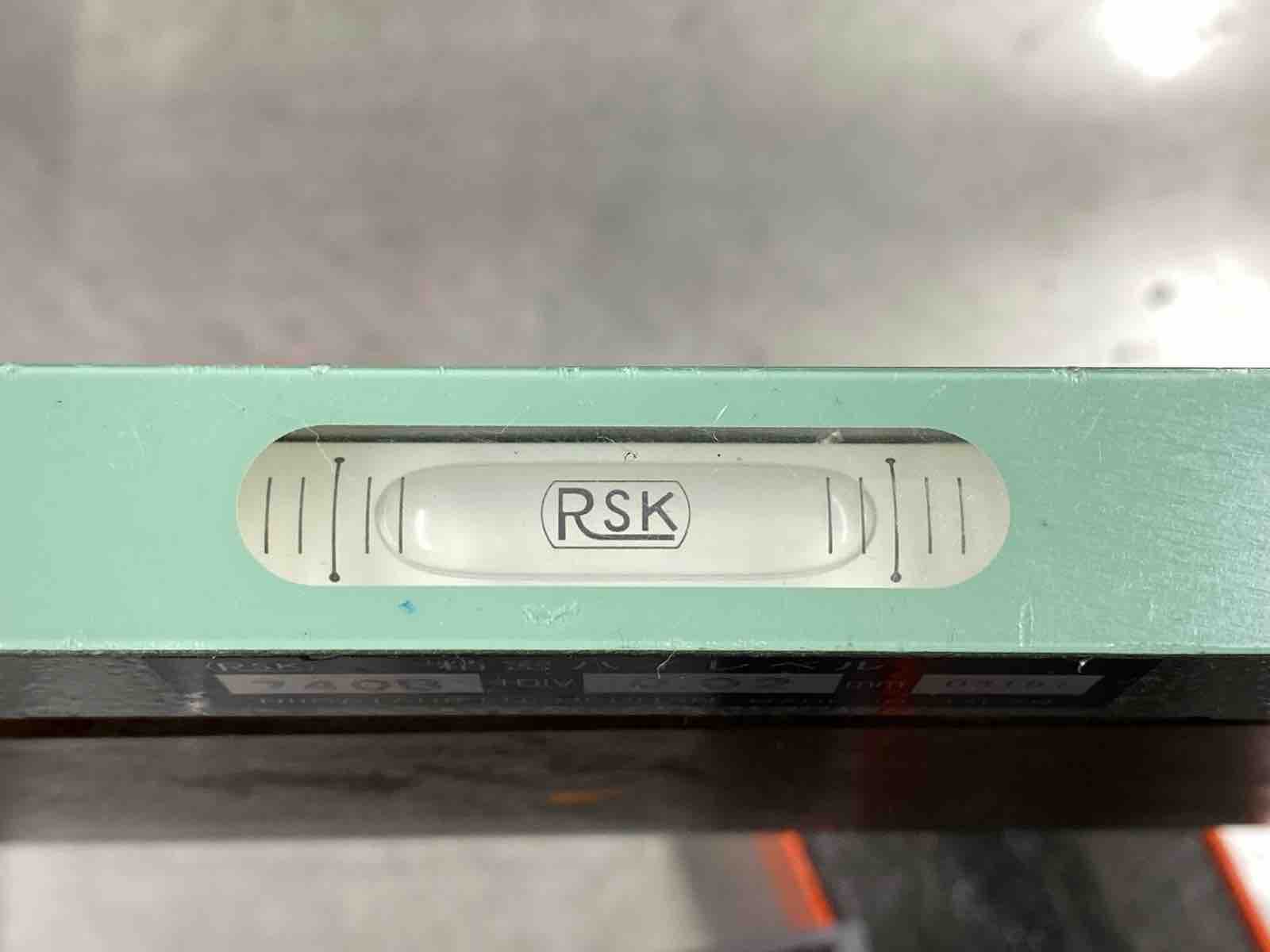

バランス台をセッティング。

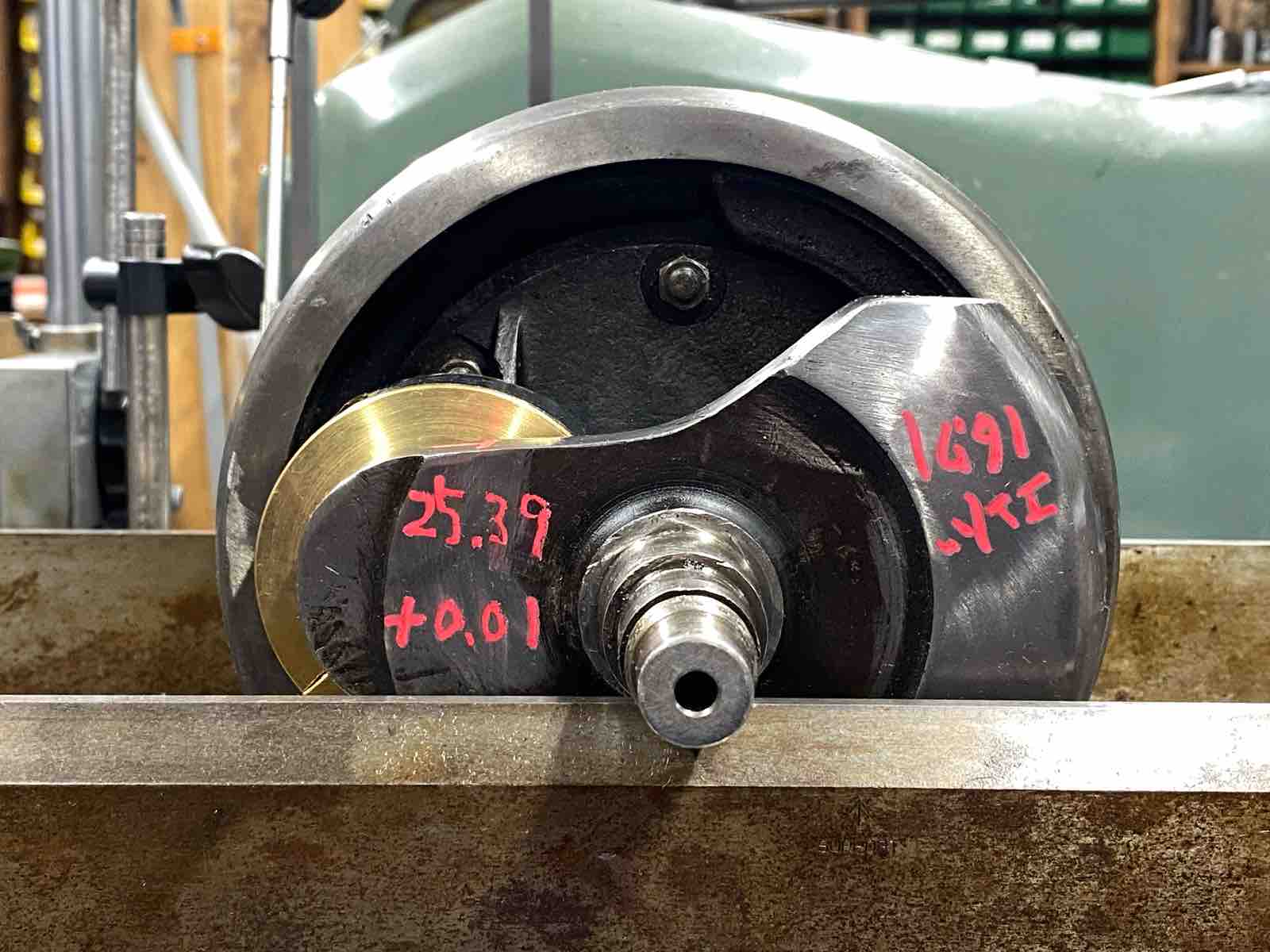

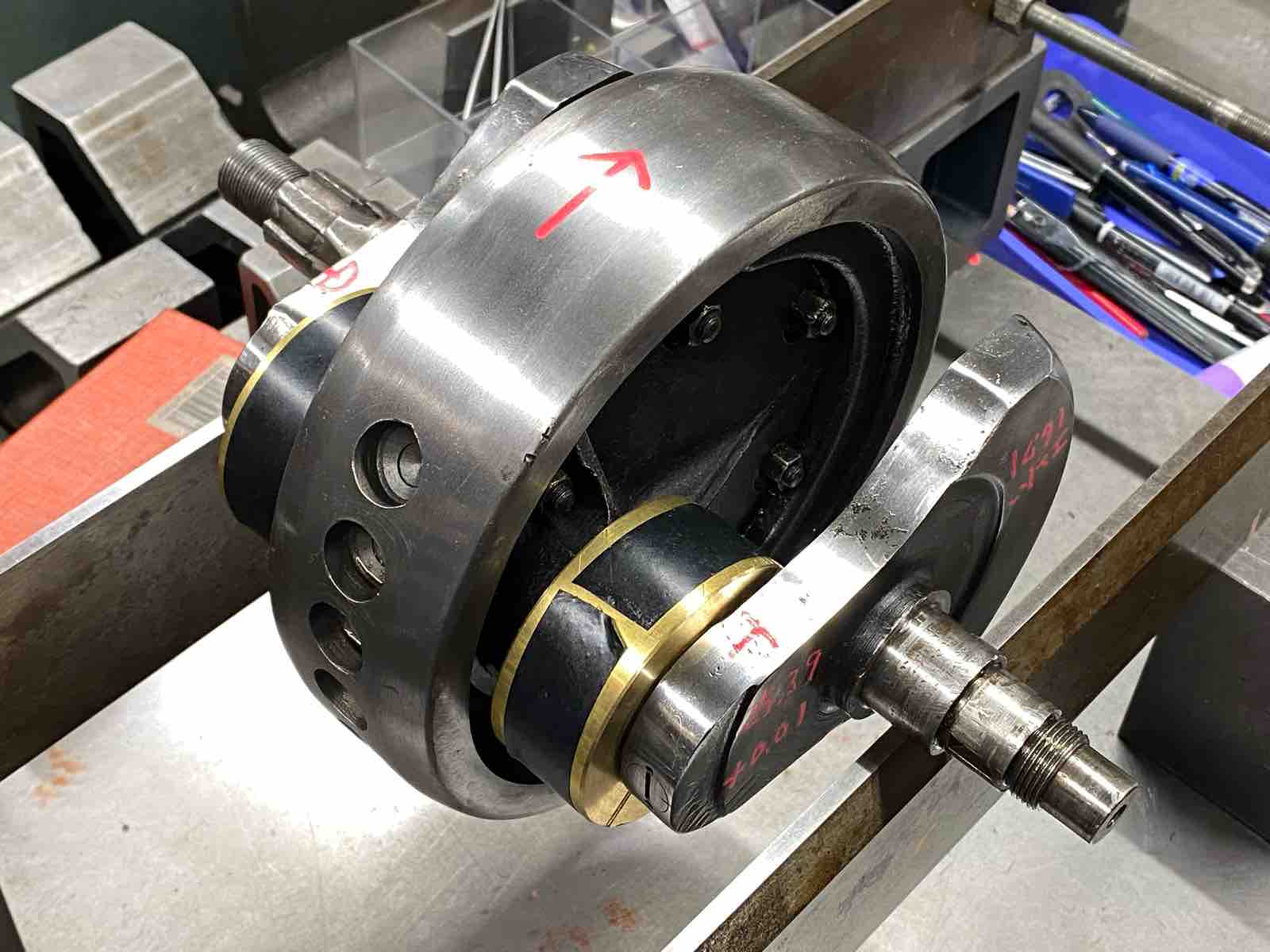

ビッグエンドジャーナルにオモリを付け、カウンターウェイトと水平で釣り合うようにする。
弟の所に泊めてもらうので夕食をごちそう。
巣鴨の千成。予約席?で巨大な猫が寝ていた。
可愛がられているようでリラックスしまくってます。撫でさせてくれました。
クリアランスが大きいので030メタルに交換して計測。
ドライブ側 -0.2
タイミング側 -0.19
030メタルでメインジャーナルのリグラインドをしてもらう事にした。
ピストンピンとスモールエンドブッシュのクリアランス計測。
ドライブ側 +0.03
タイミング側 +0.06
コレは作り替えかな?結構テキトーなんですね。
続いてバランスファクター計測。
各部品計量。
ビッグエンドに嵌める治具にちょうど良いものが無かったので作製。
ハイトゲージで水平確認。
治具を外して重量計測。数回計測して数値を探る。
バランス台をセッティング。
ビッグエンドジャーナルにオモリを付け、カウンターウェイトと水平で釣り合うようにする。
数値が出揃ったのでバランスファクター算出。
元々の状態では61%
コンバートしたコンロッドでは52%
なかなか良い数字でホッと一安心。
頭が重くなってしまい、低いバランスファクターが出るとカウンター部に比重の重い高級金属を埋めたりなど大変な模様。
高いバランスファクターでも中々の加工になりそう。
といった感じで
9日目 終わり
元々の状態では61%
コンバートしたコンロッドでは52%
なかなか良い数字でホッと一安心。
頭が重くなってしまい、低いバランスファクターが出るとカウンター部に比重の重い高級金属を埋めたりなど大変な模様。
高いバランスファクターでも中々の加工になりそう。
といった感じで
9日目 終わり
