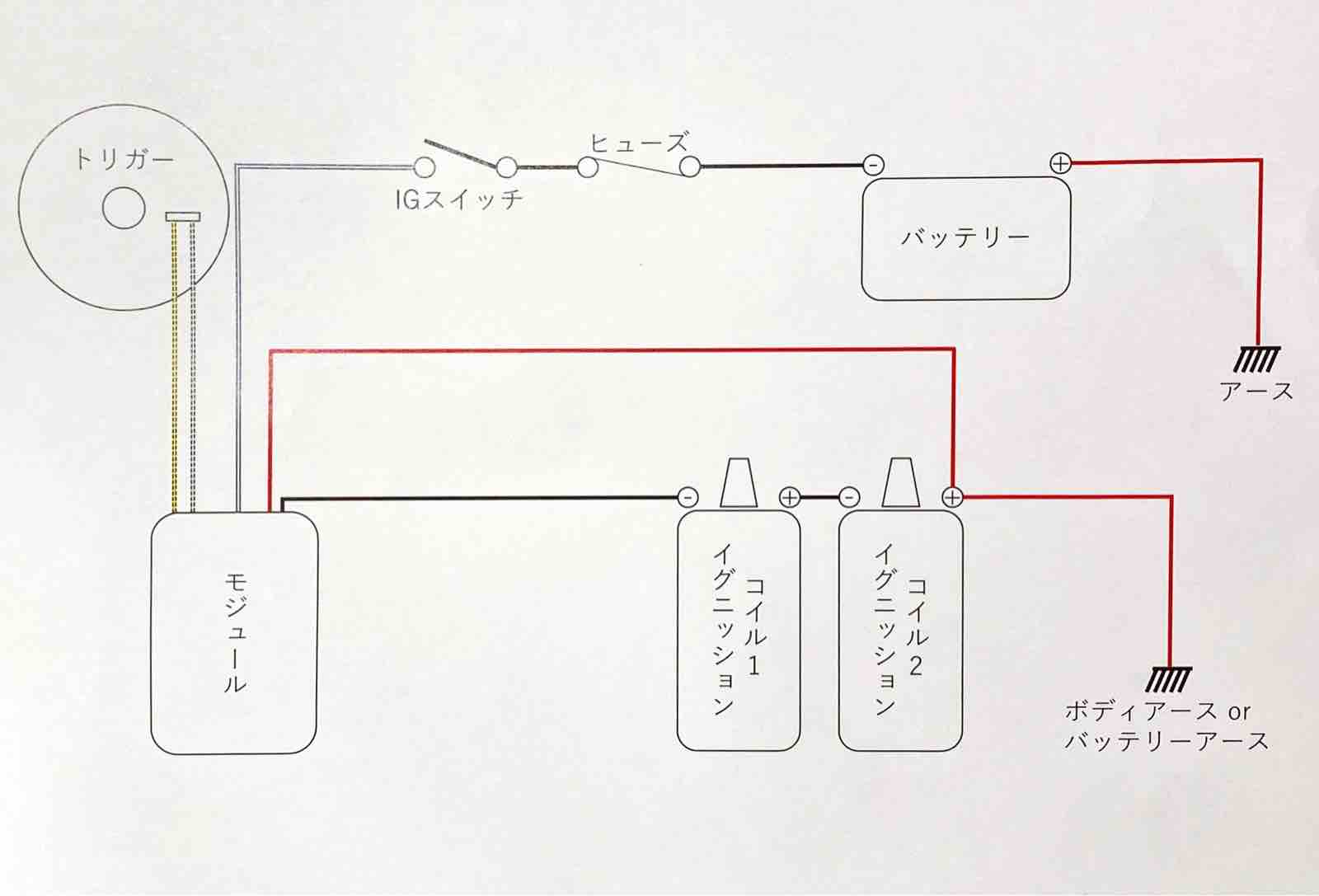

ポジティブ(プラス)・アースの配線図。
ペイゾンに付属する物と同じだが、別件で人に説明する用事があったので日本語にした。

トライアンフ・ユニット650の配線図だが、これからイグニッション・コイルを一つ省略した配線となる。

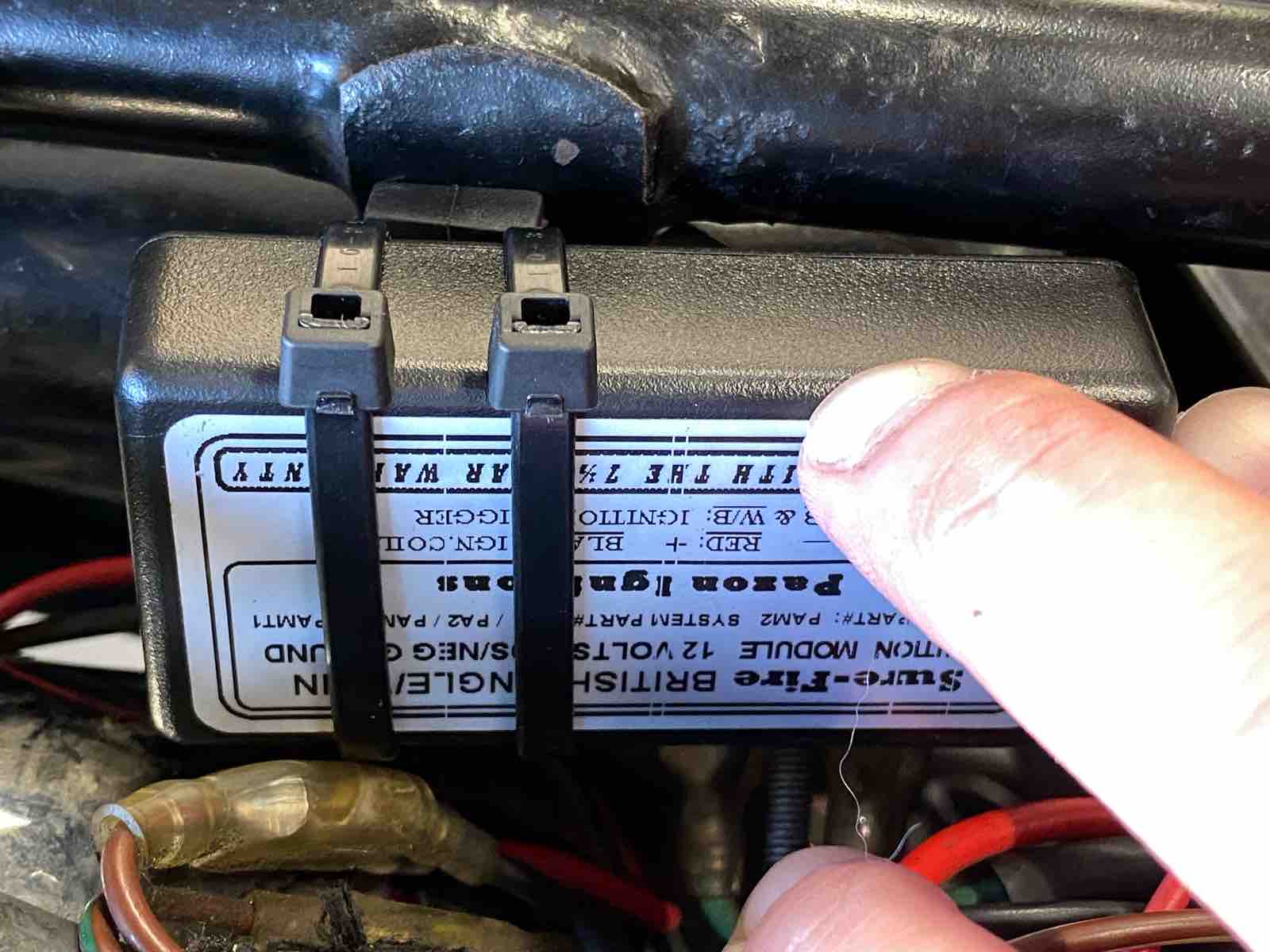

モジュールはシート下に配置。
黄黒と白黒をトリガーと接続。白線はイグニッションONで通電するよう接続。


イグニッションコイルはLucasの物を用意したが、現状のEMGOコイルを測ってみたら使える数字なのでそのままにしてみる。

合わない物を使用すると、モジュールが一瞬で終了するので要注意!

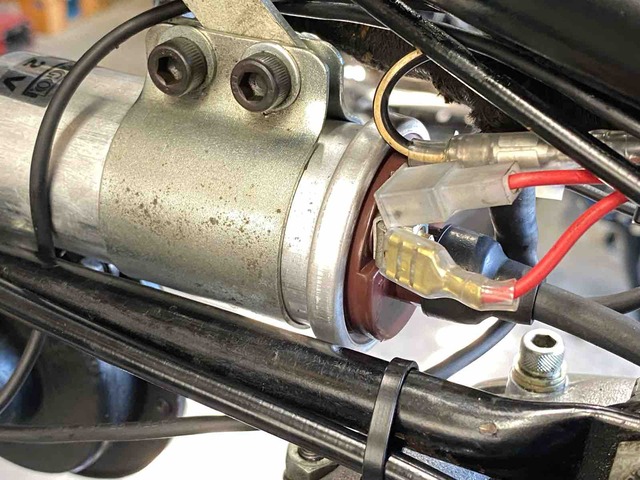

モジュール黒線をコイルのマイナスに接続。

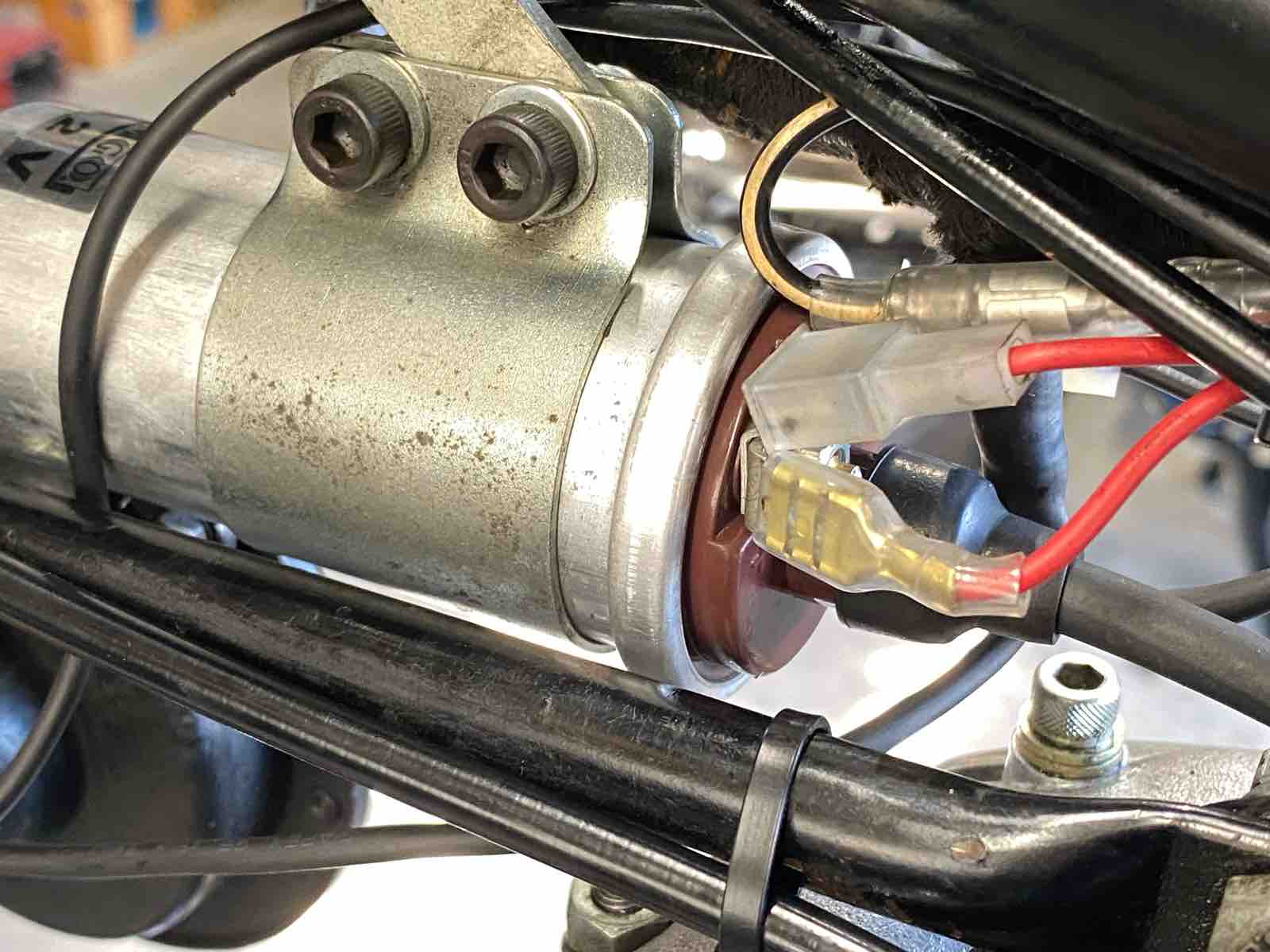

モジュール赤線をコイルのプラスに接続。

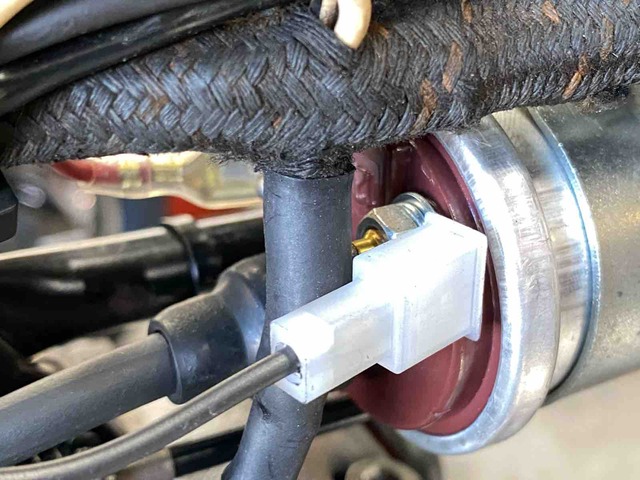

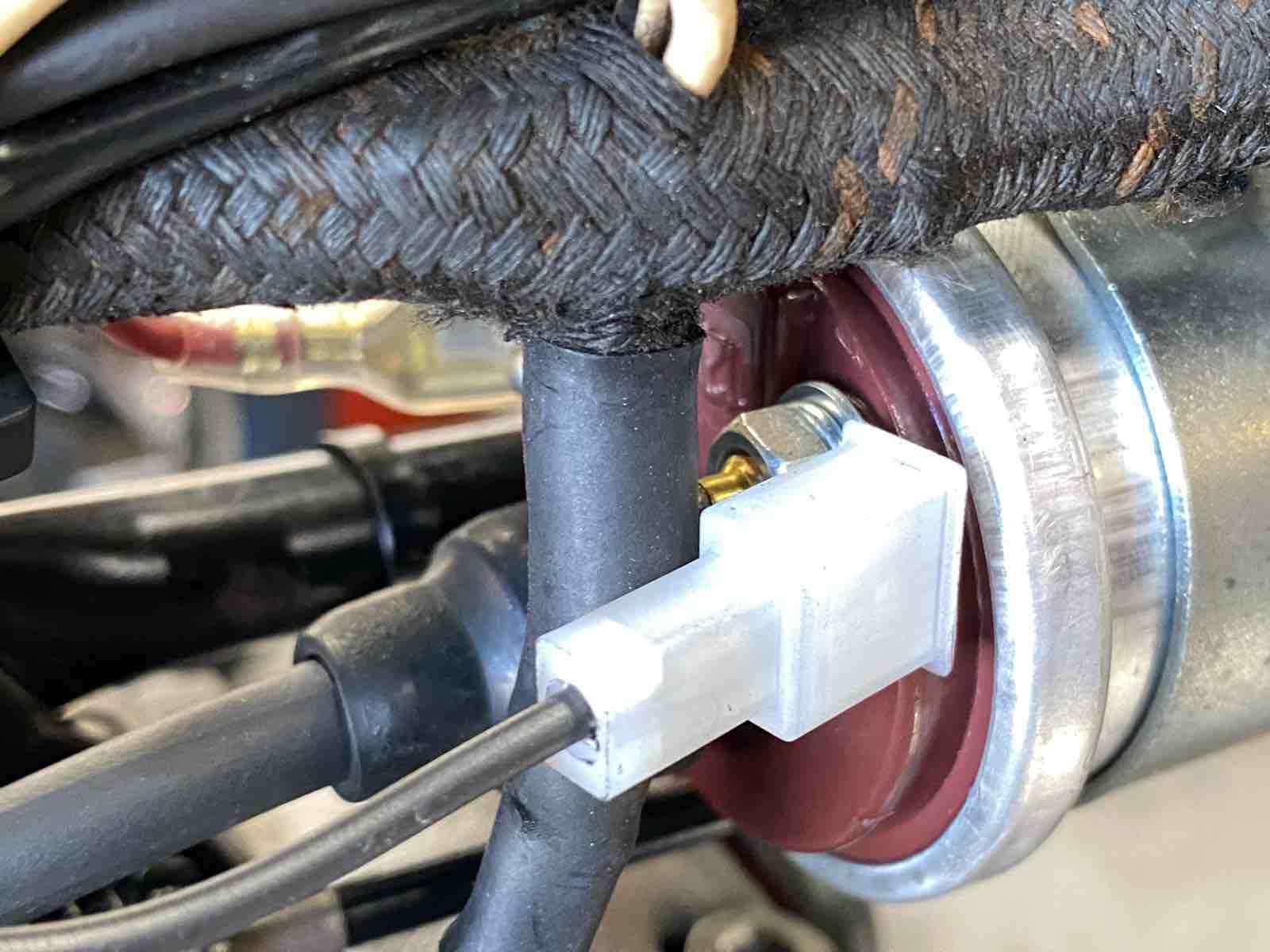

コイルのプラスにバッテリーアースかボディアースの線を接続。


ペイゾンの配線完了。

当時物と後付け配線が入り乱れるハーネスがグチャグチャ過ぎて、とてもお見せできる状態ではない…。
ペイゾンが問題無く付いたらハーネスをやり直したい。

エンジンを掛けてみる。
掛かりが悪く、アイドリングで安定しない。
タイミングライトで確認すると、進角はしていて点火時期も合っているようだ。

バッテリーがダメなのか?とりあえず充電して仕切り直す事にした。
