○ギアボックス組み立て

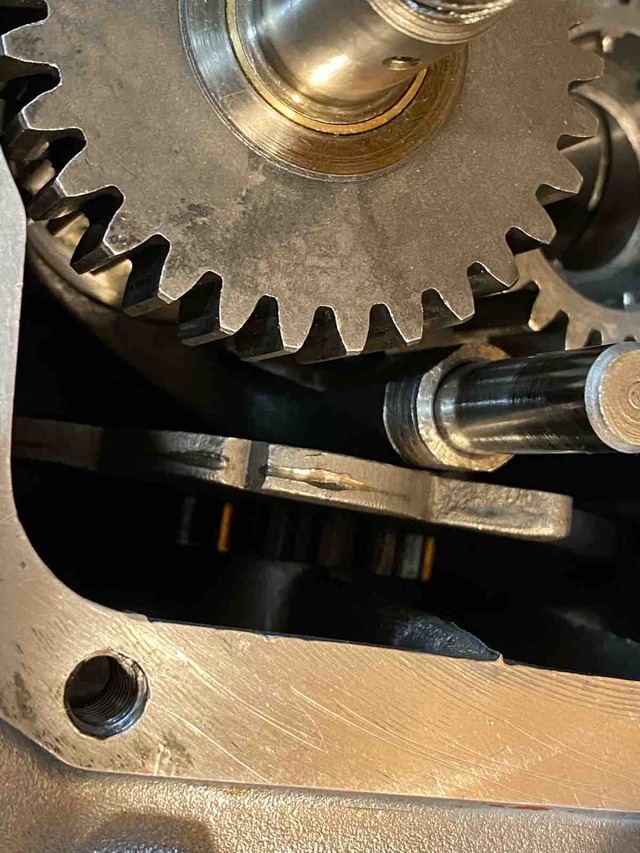

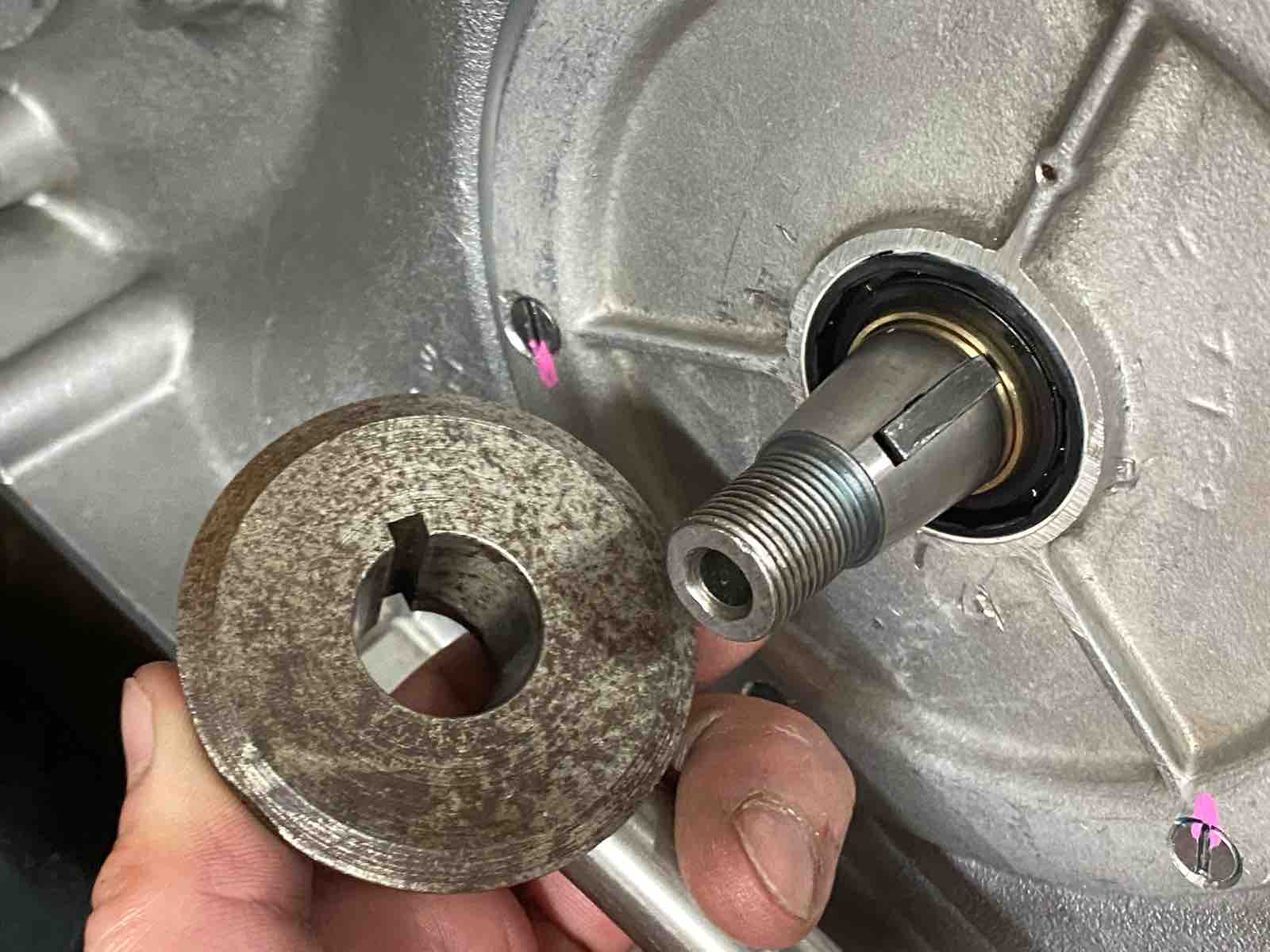

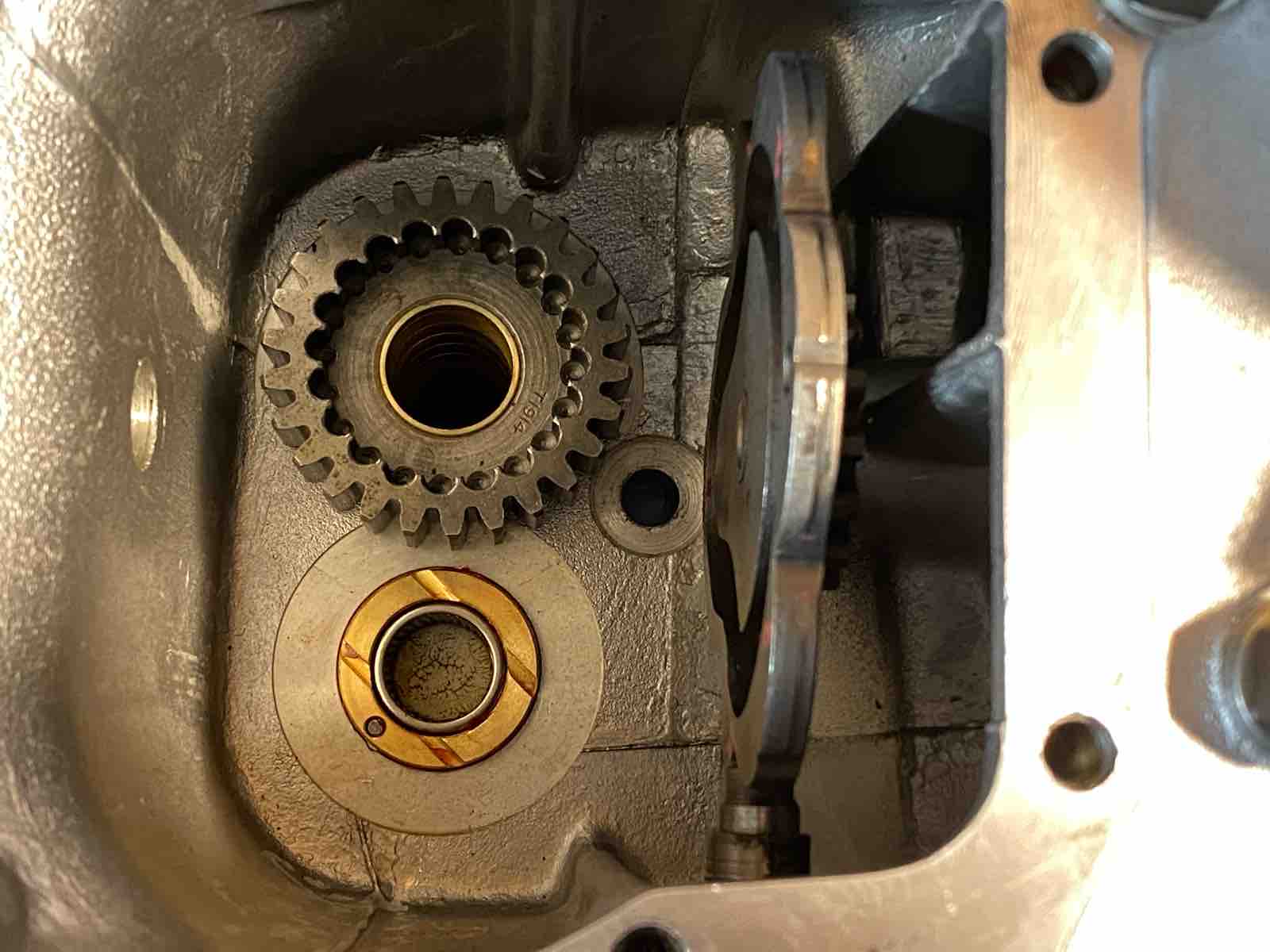

スラストワッシャーを忘れずに入れておく。

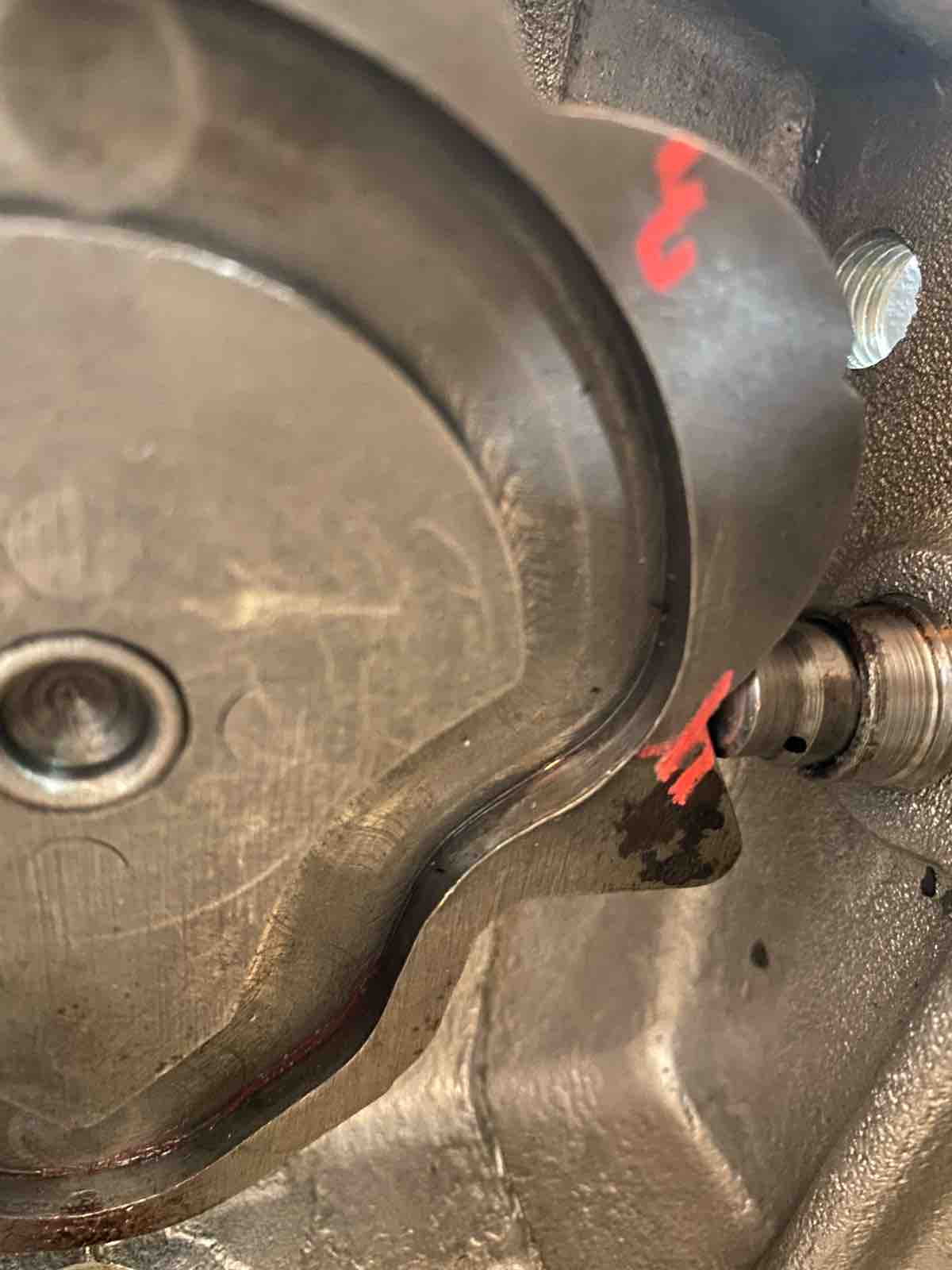

セレクタープレートは4速位置にしておく。

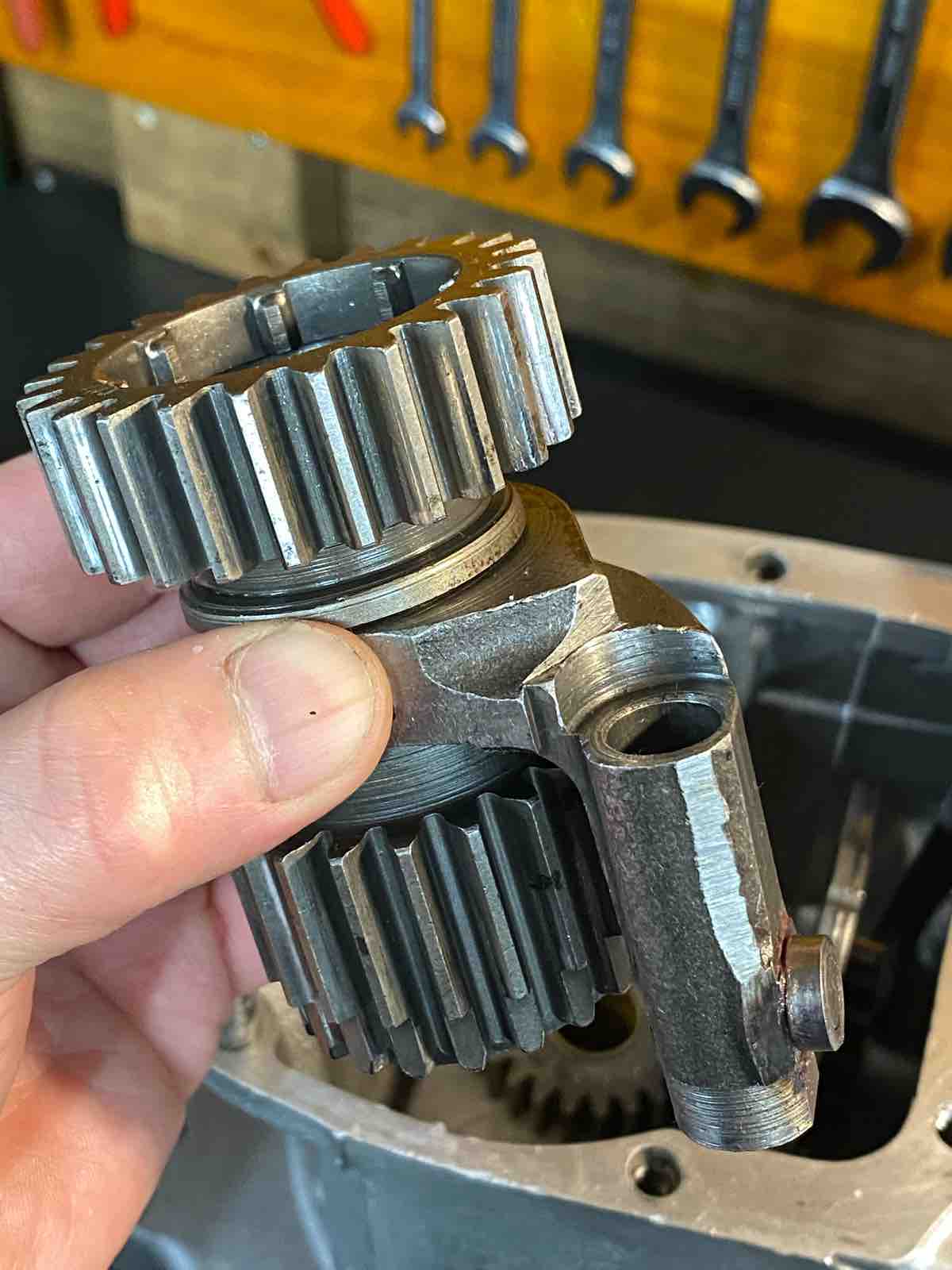

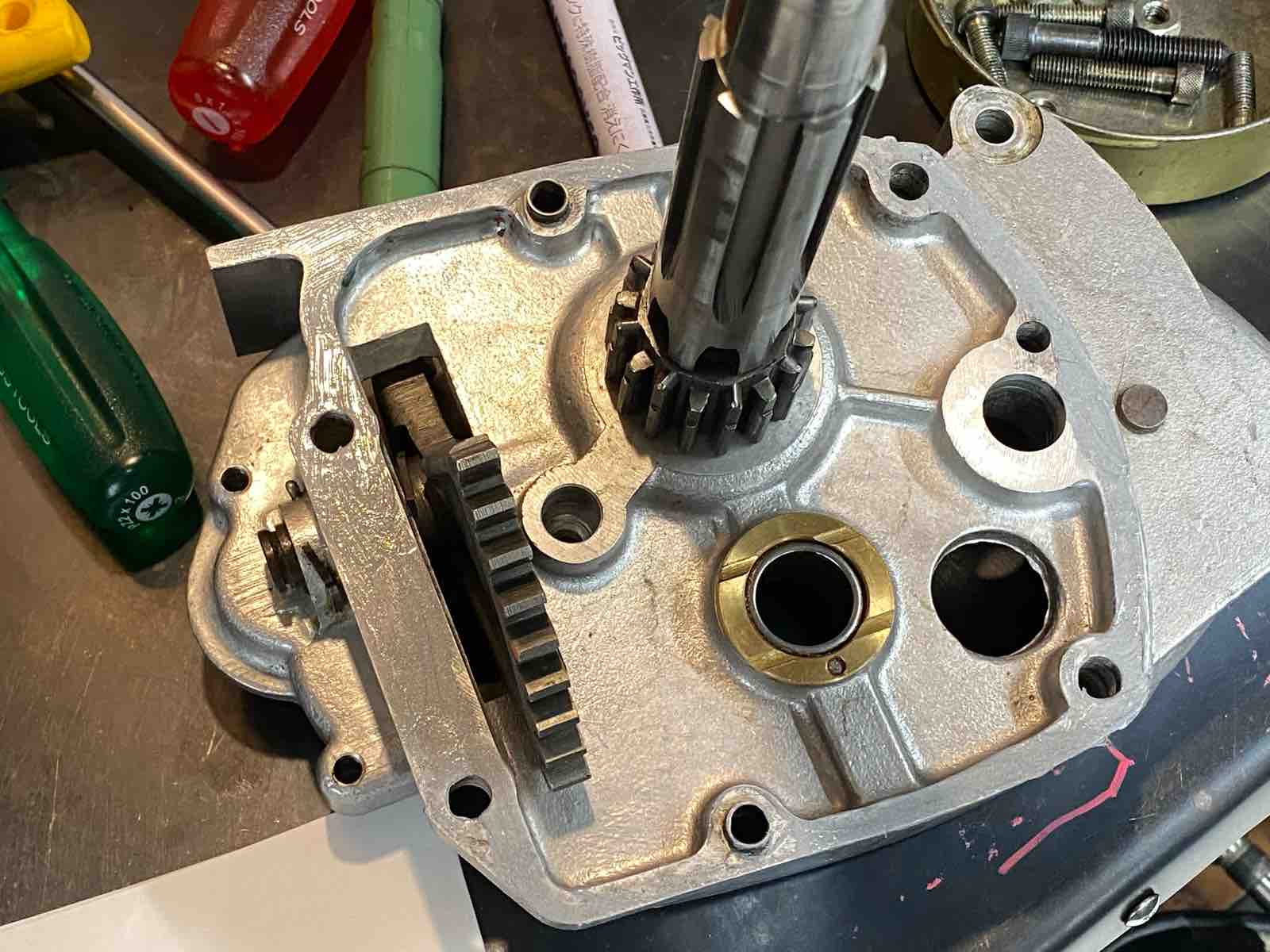

メインシャフトの2速と3速ギアをセレクターフォークに取り付け。セレクターのローラーはグリスで貼り付け。

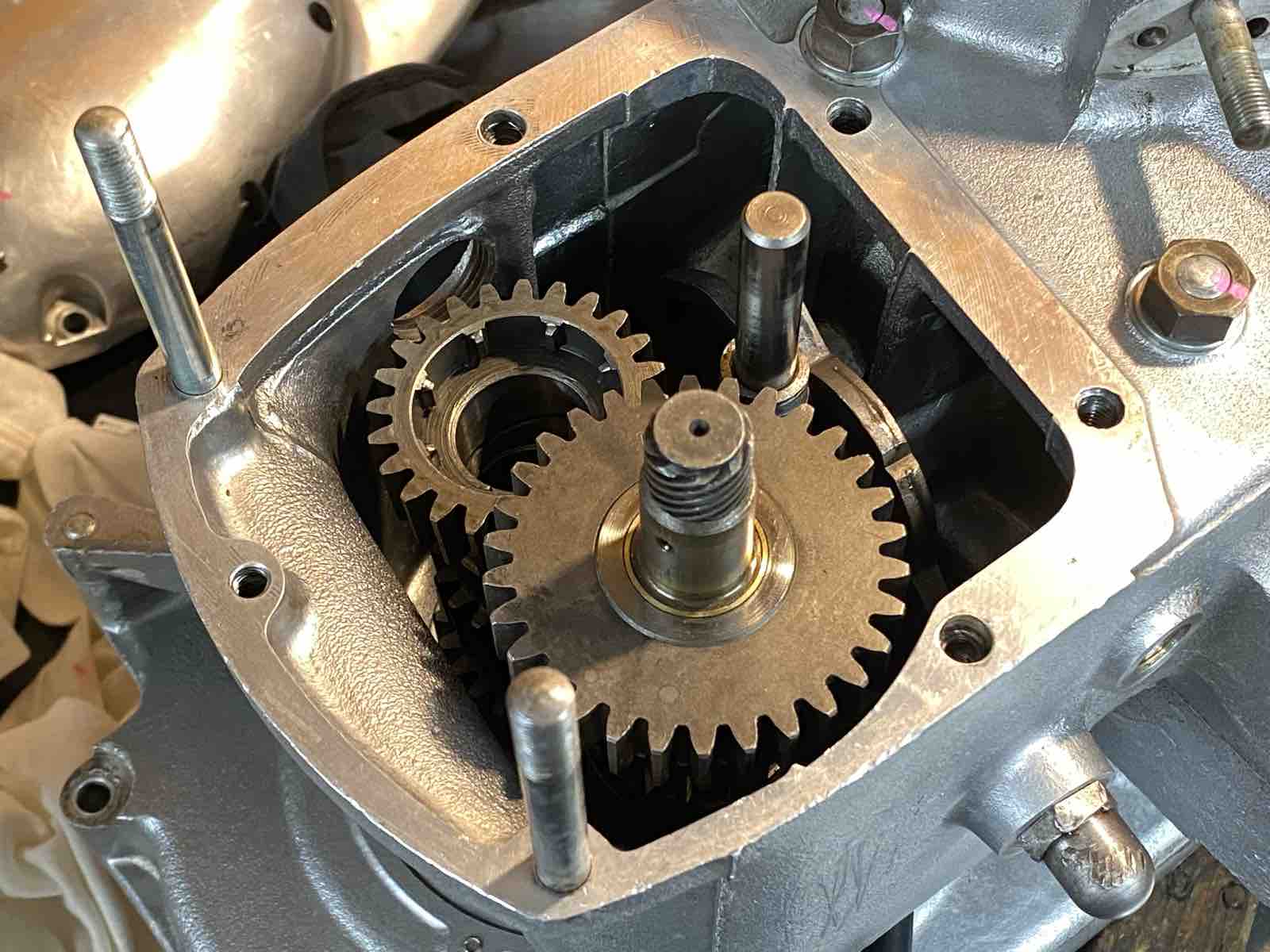

メインシャフトのハイギアに入れつつセレクターフォークをプレートに入れる。

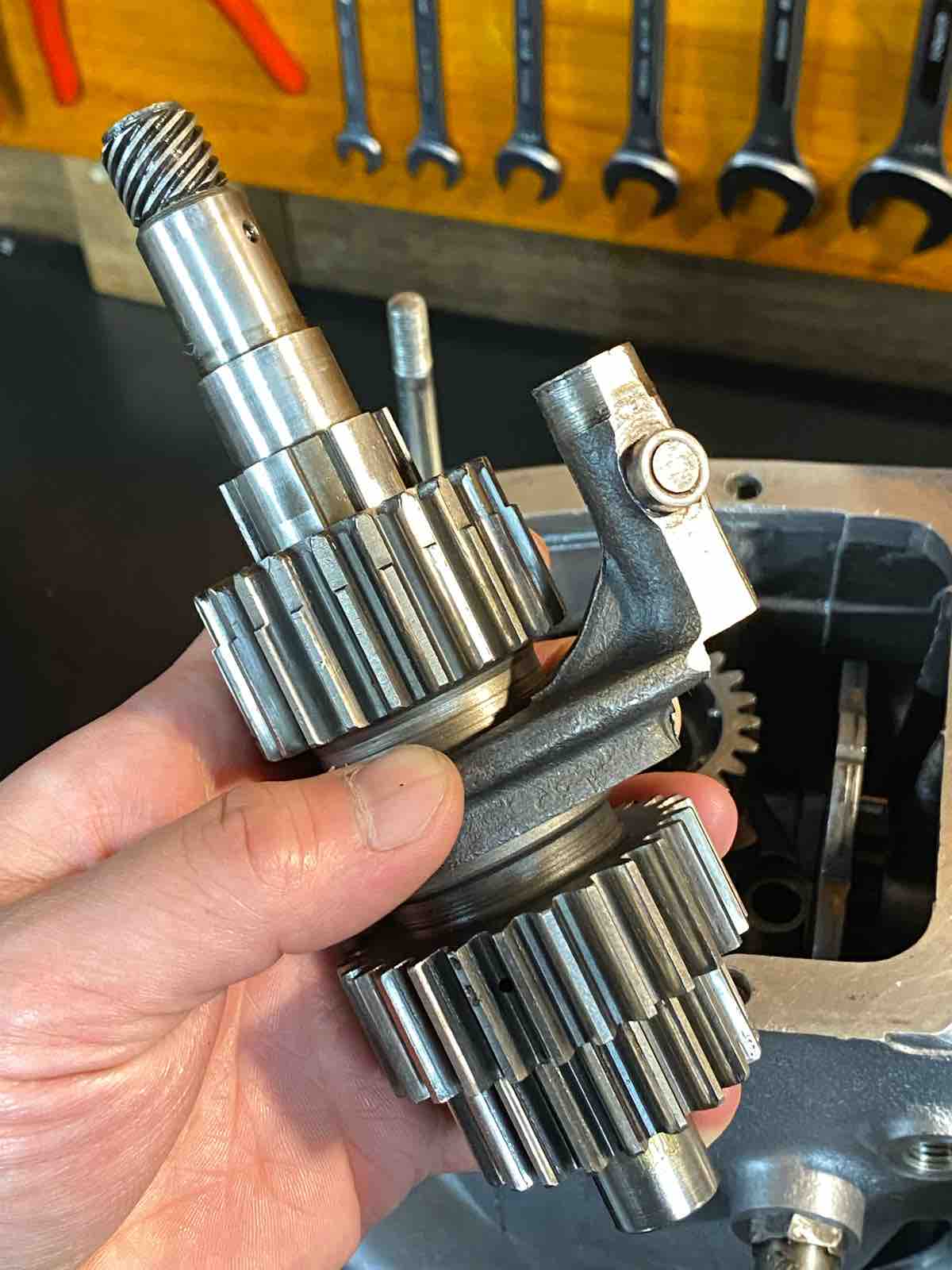

レイシャフトも同じく2速と3速ギアとセレクターフォークを入れておく。
レイシャフトを入れつつセレクターフォークをプレートにはめる。

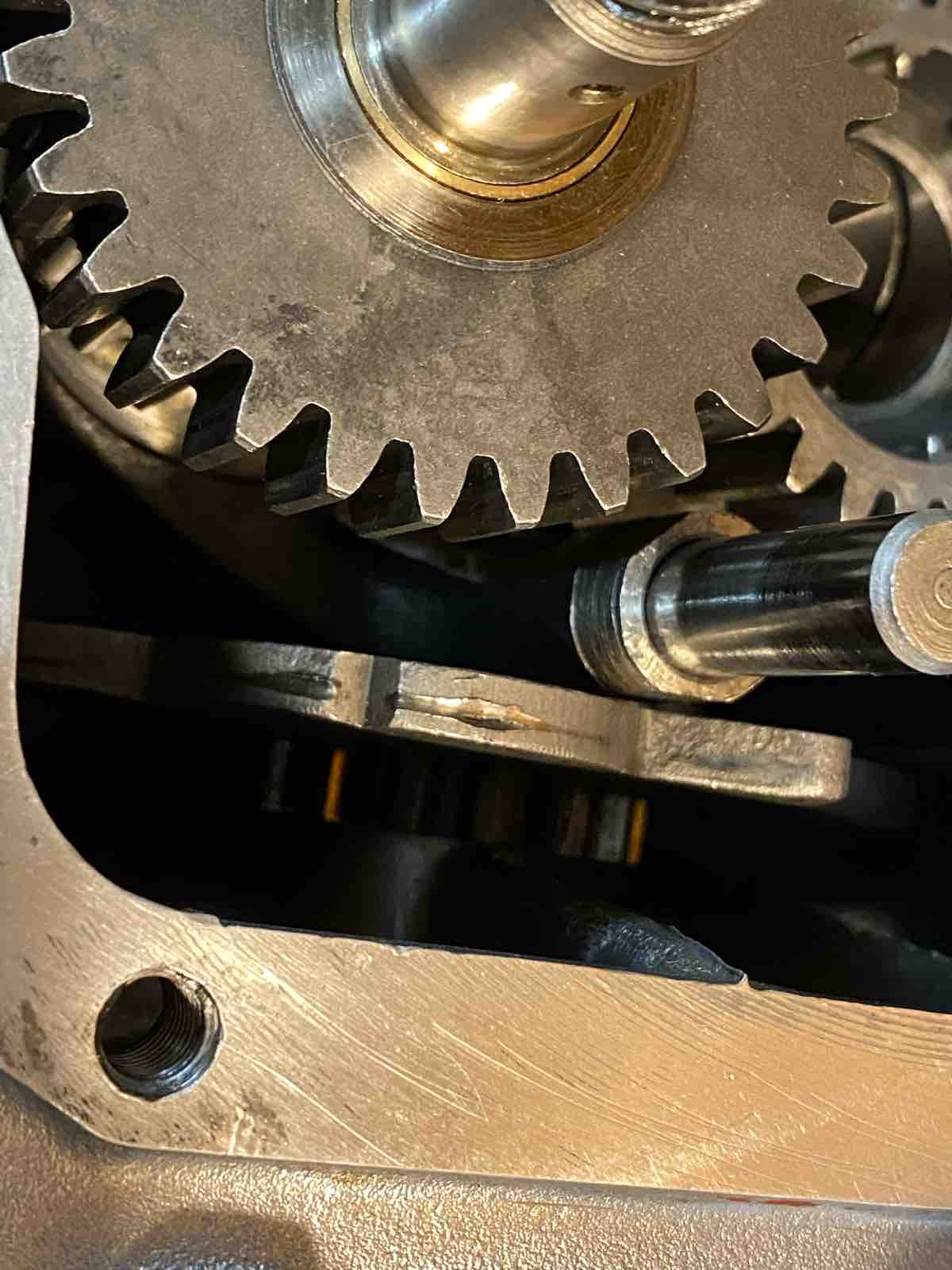

セレクターフォークにロッドを入れて固定。

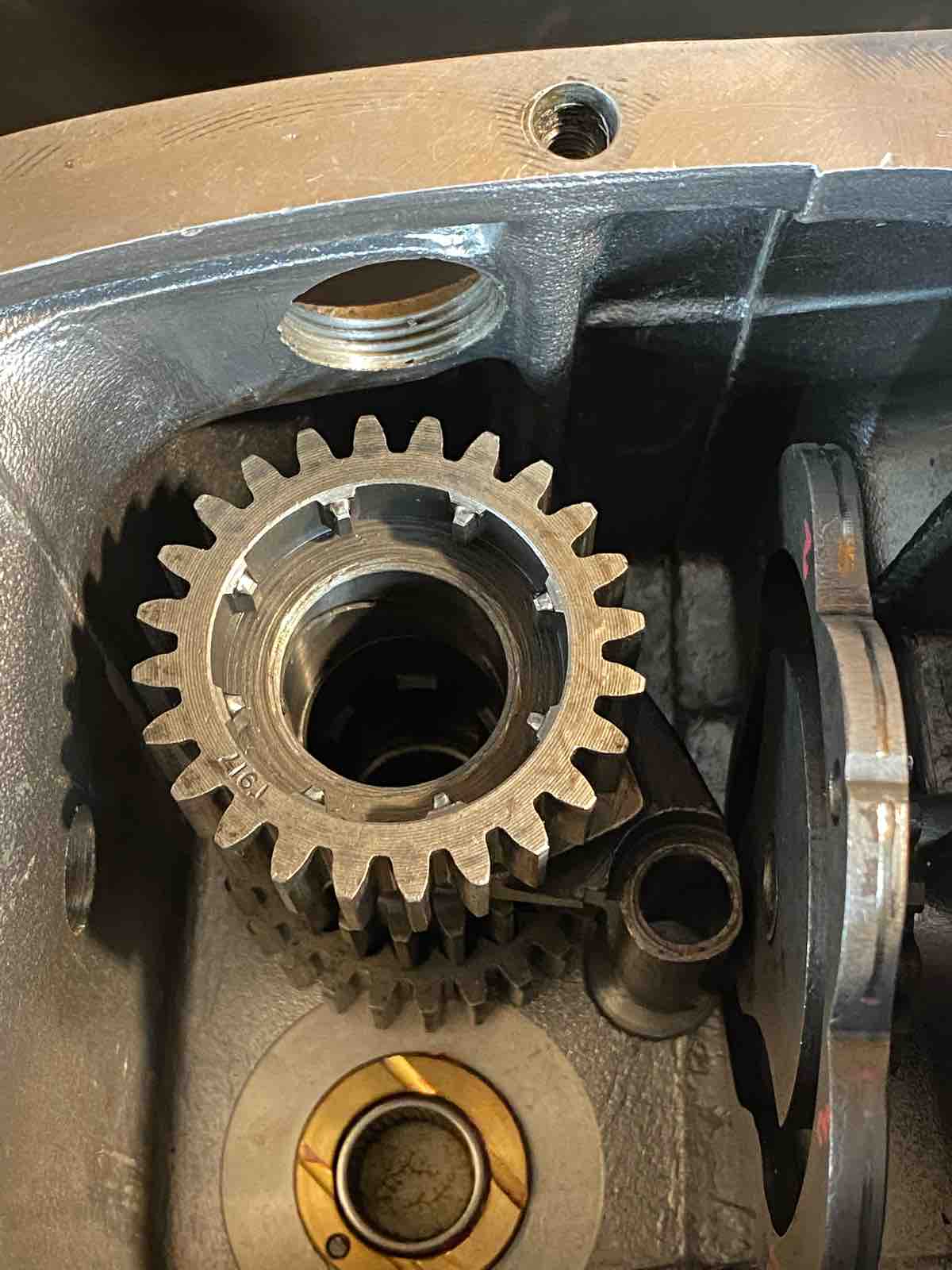

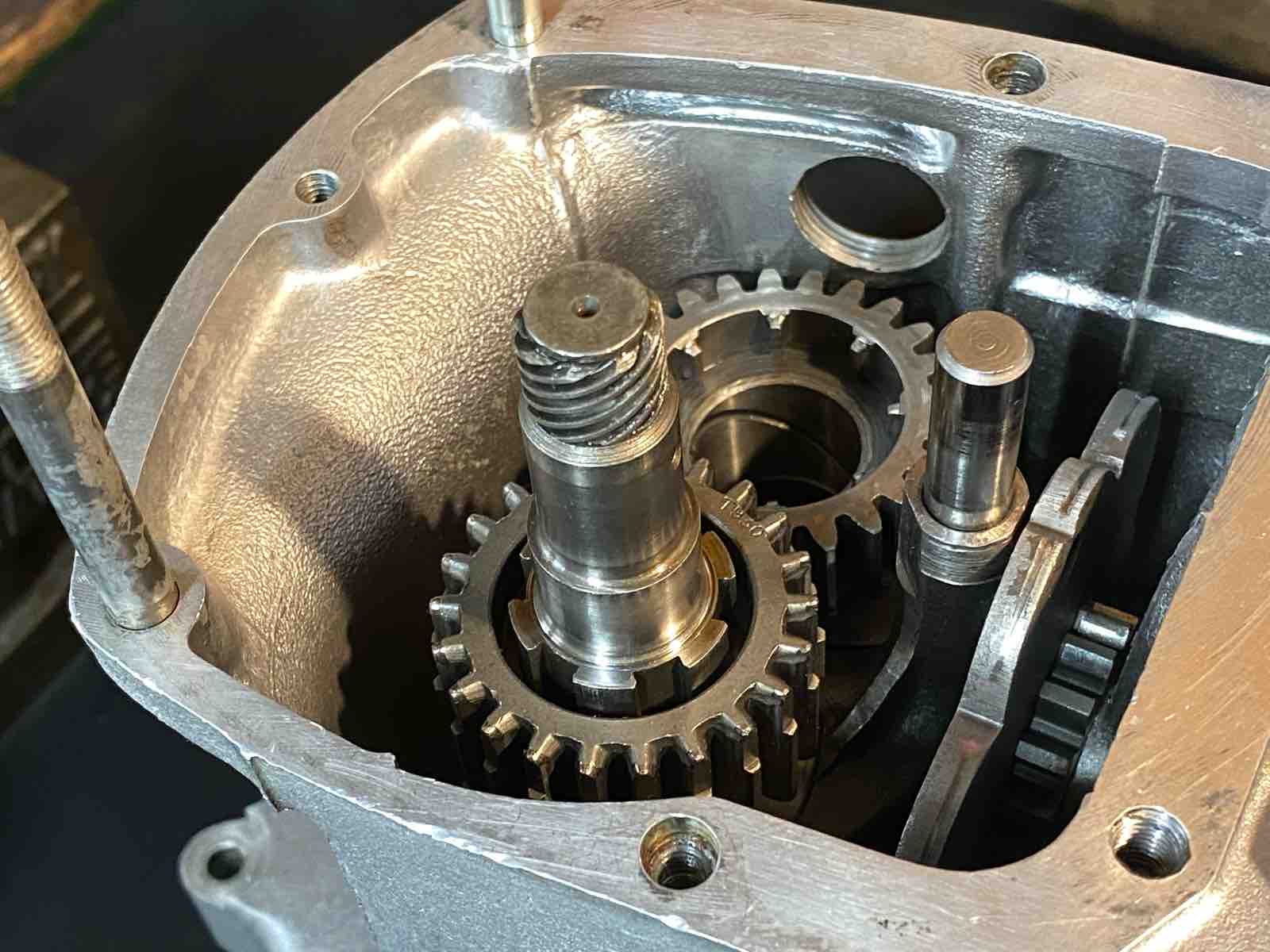

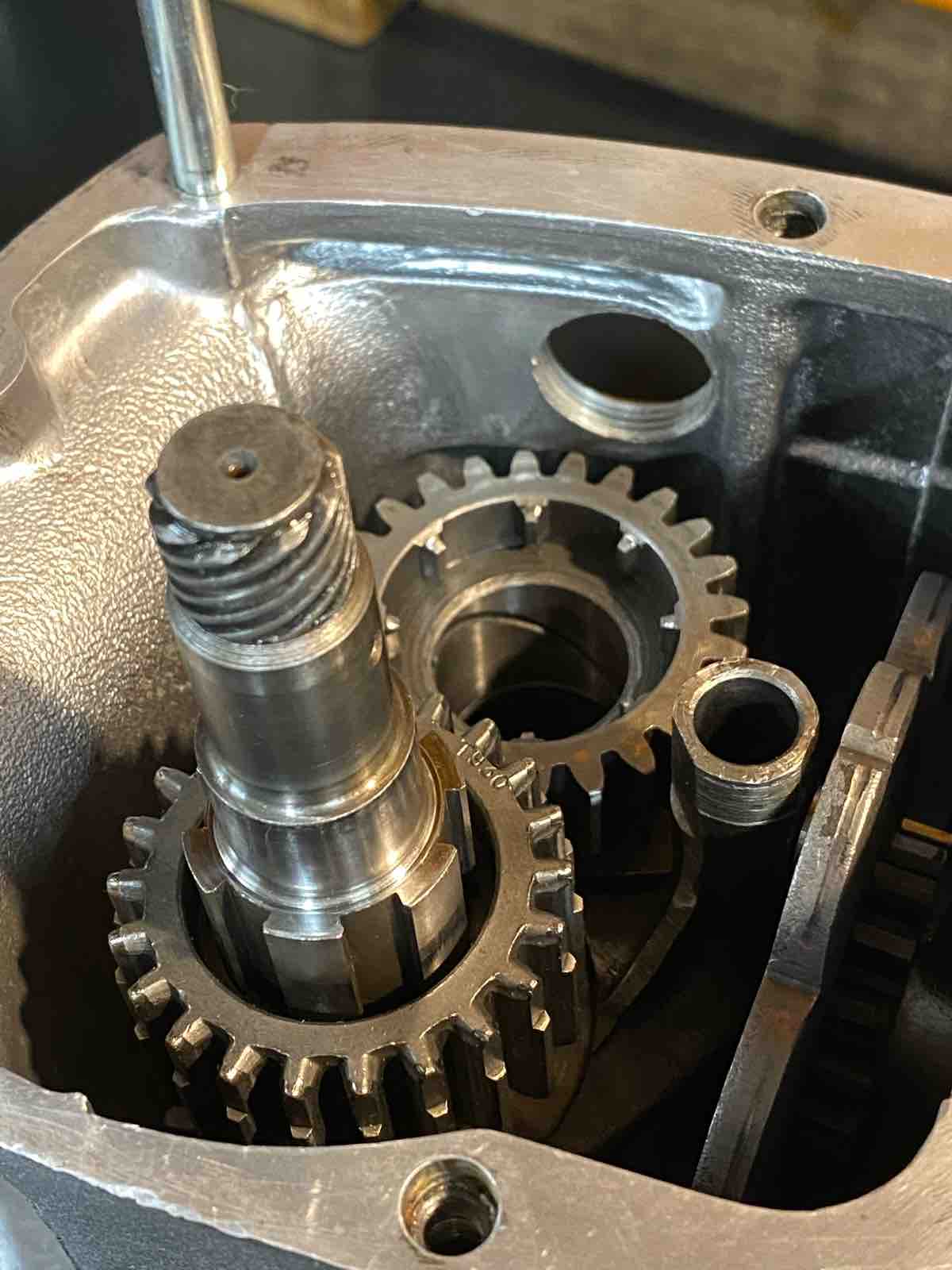

レイシャフトにローギアを入れる。
セレクターを2.5速位置にしておく。

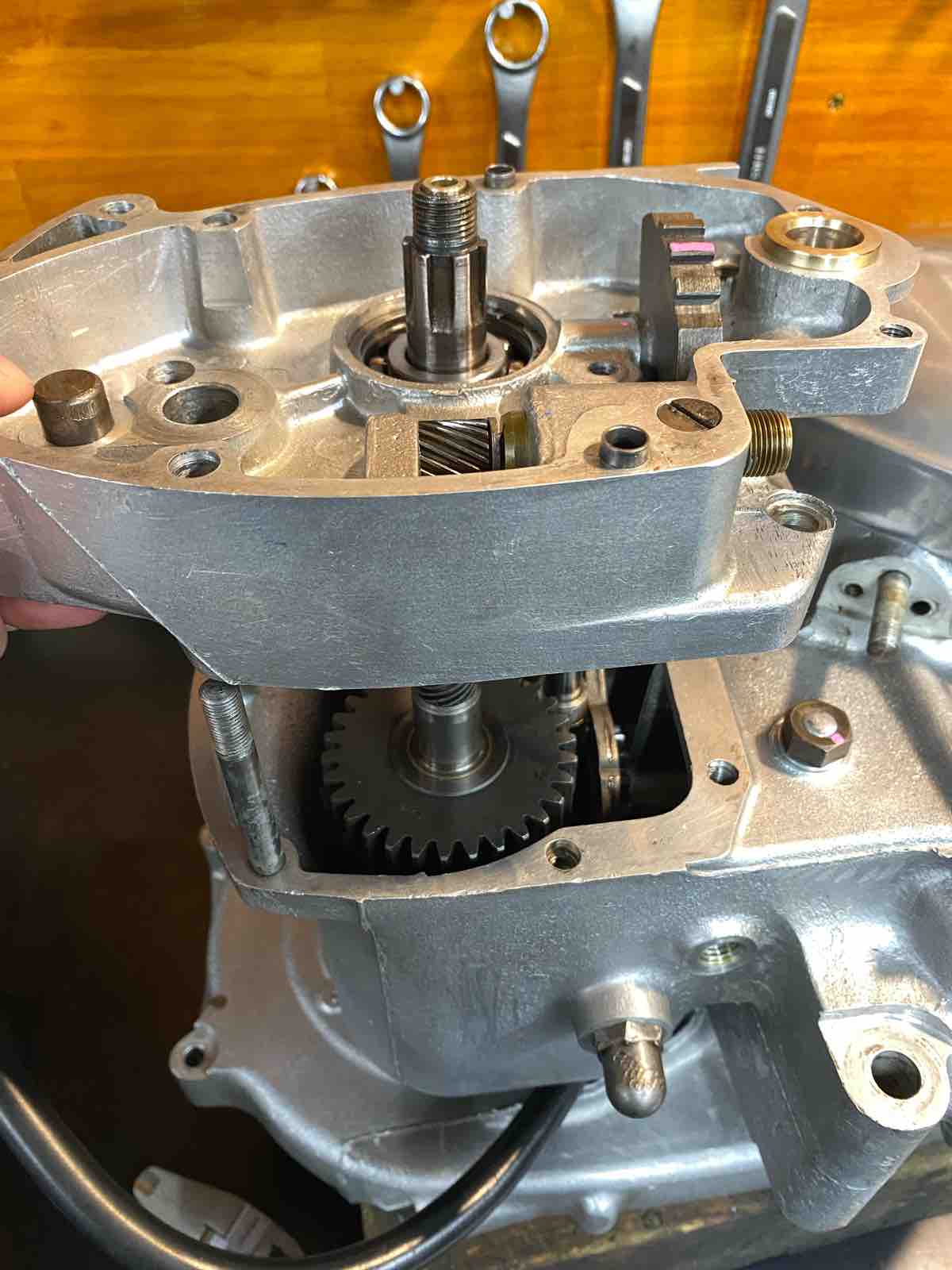

メインシャフトとギアボックスインナーカバーを取り付け。スラストワッシャーがレイシャフトのインナーカバー側にも入るので忘れずに入れる。

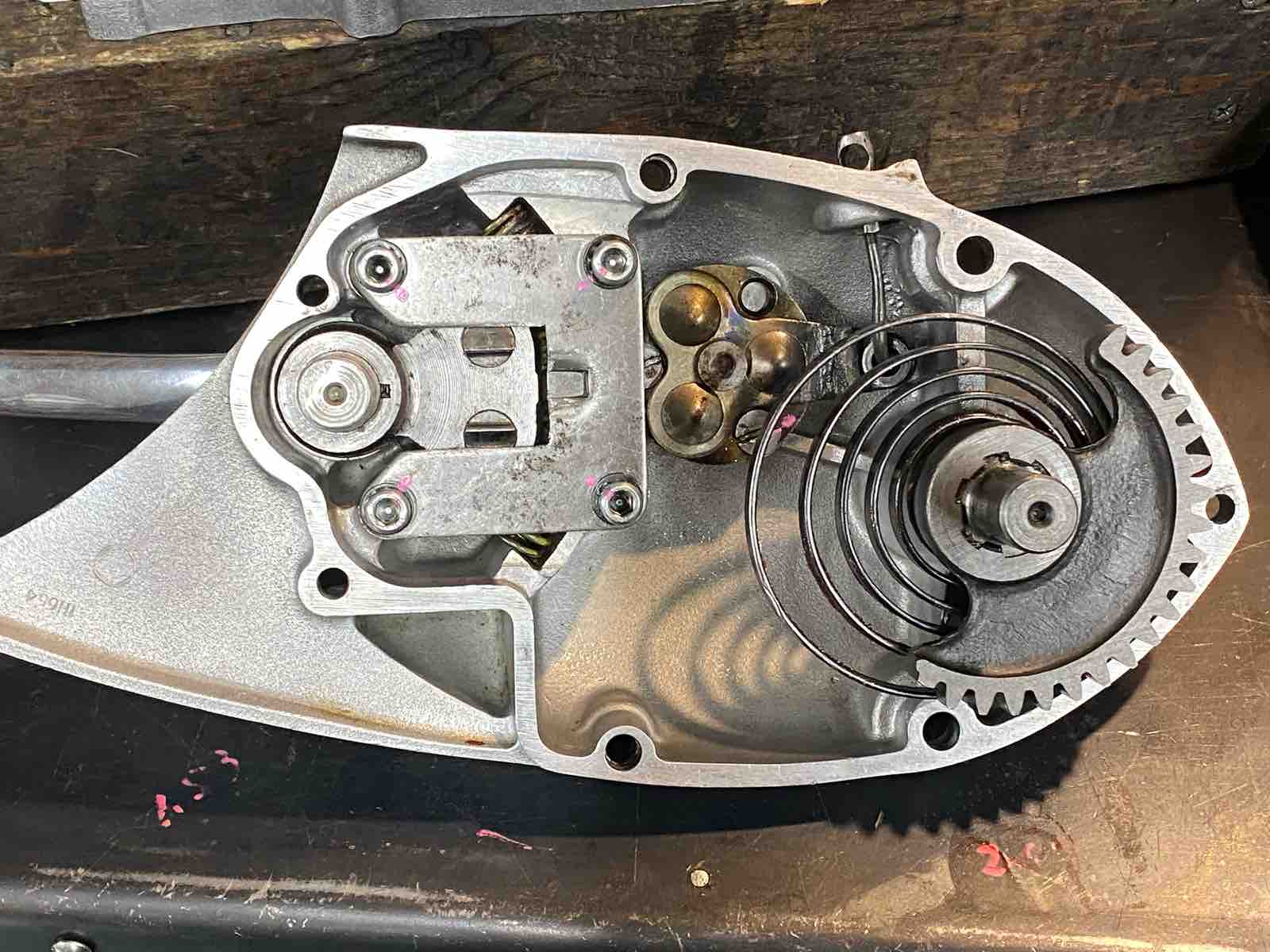

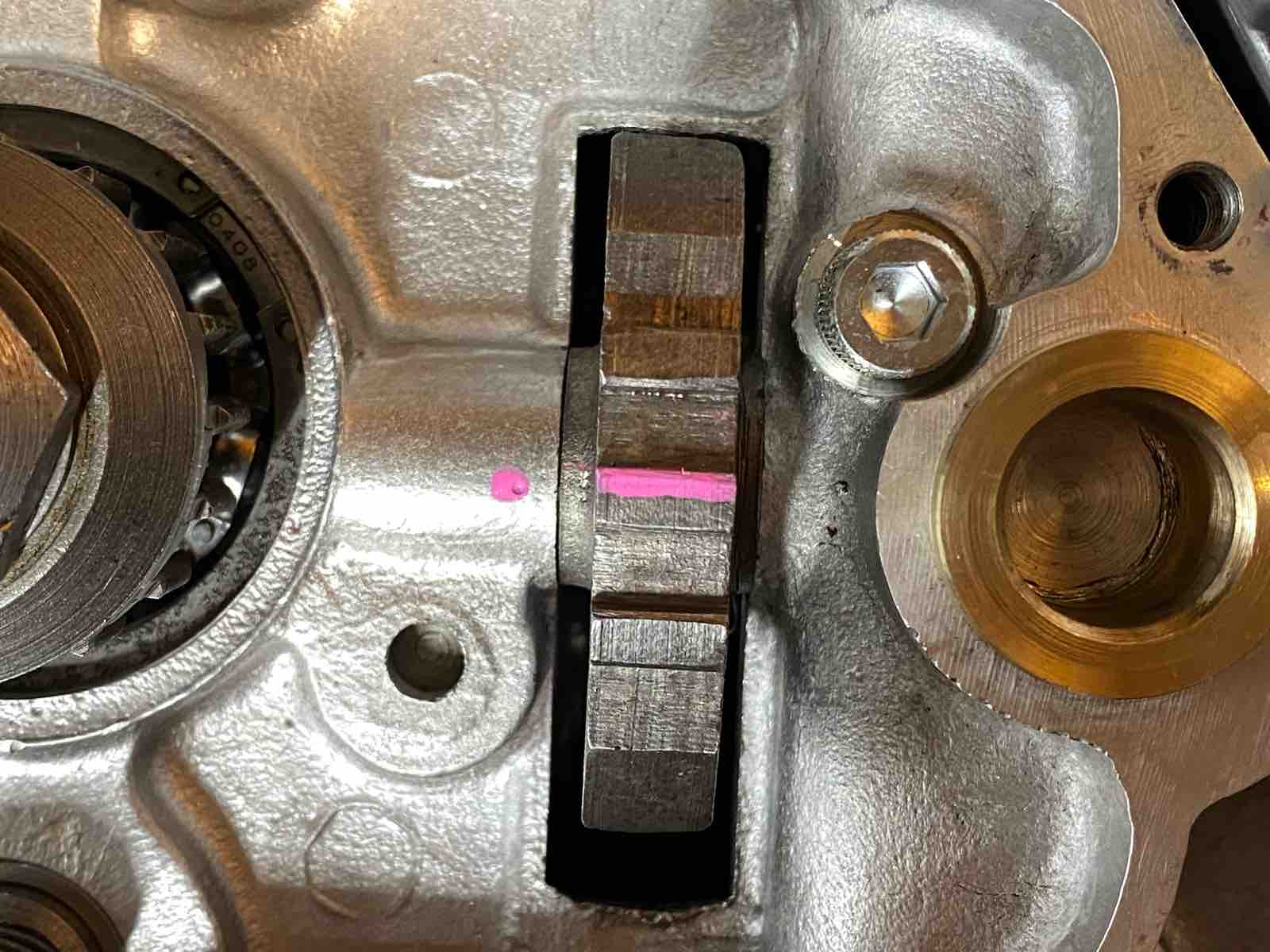

オペレーティング・クアドラント位置を確認。
ズレるとギアを送りづらかったり、送れなくなったりする。
アウターカバーを仮付けしてしっかりとギアチェンジが出来るかまで確認。
位置が決まったらインナーカバーを本締め。

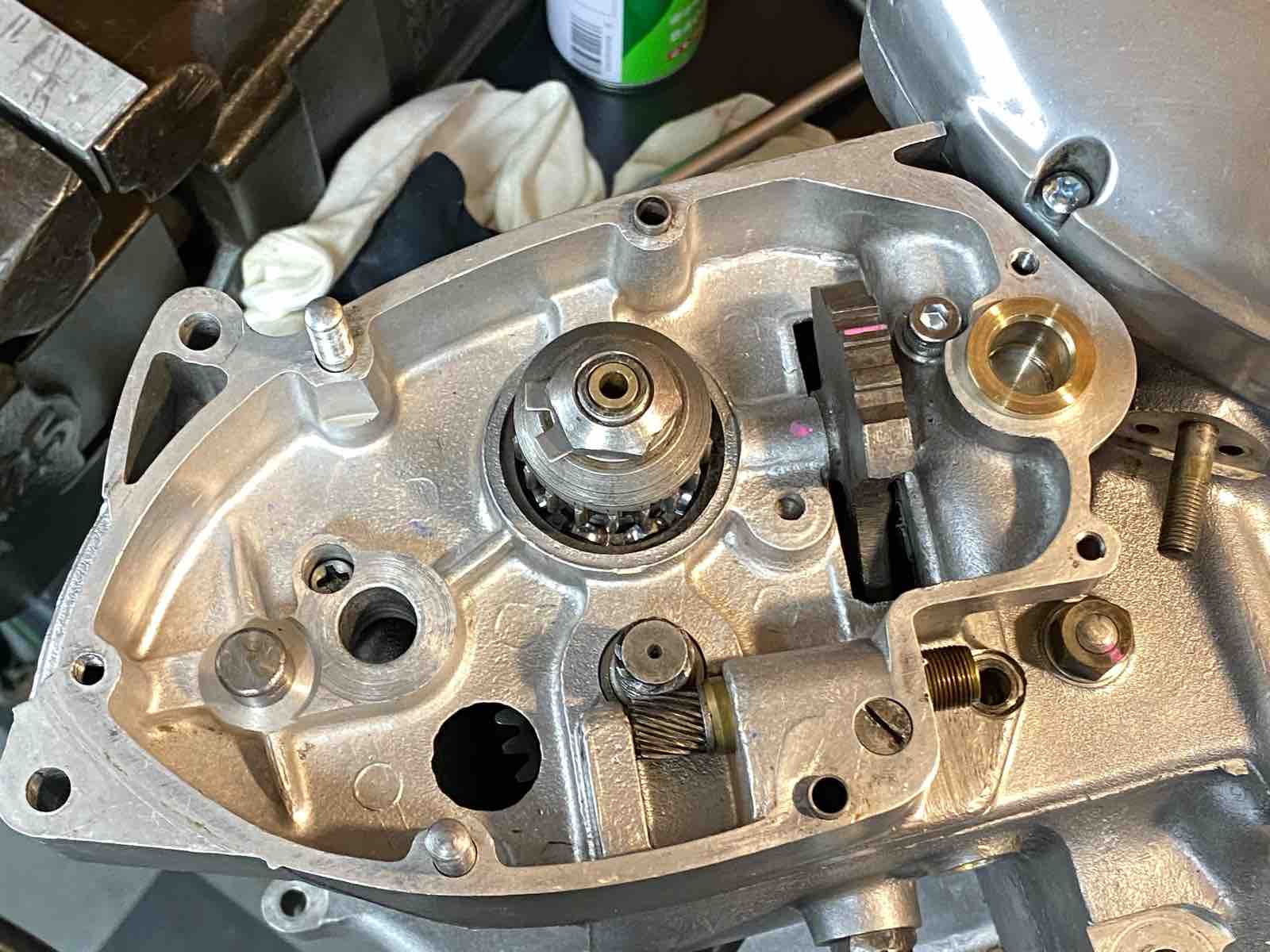

メインシャフトにキックギアを組み込んでナットを締め付け。

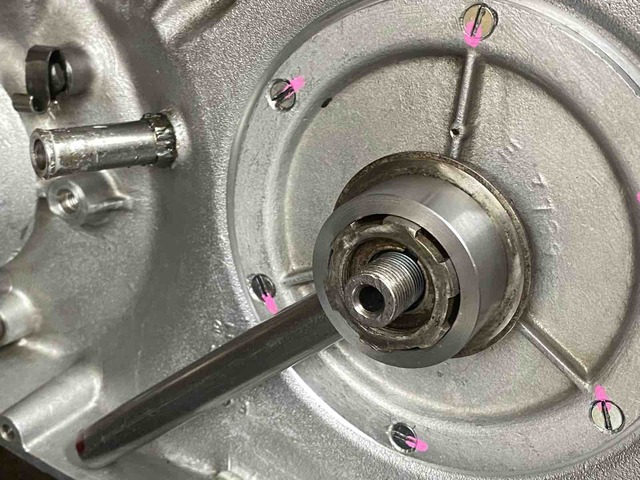

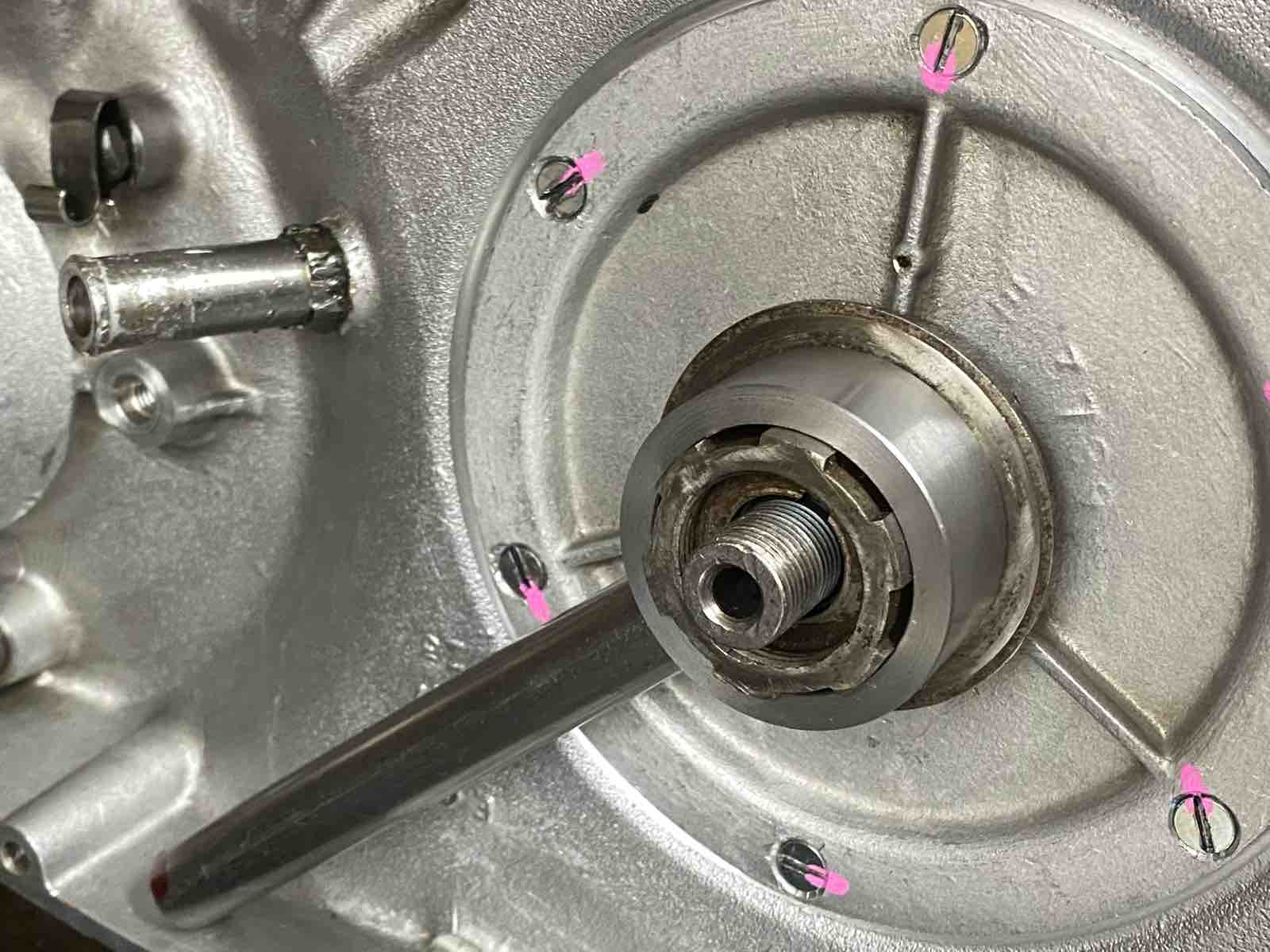

メインシャフトを抑える工具を使う。

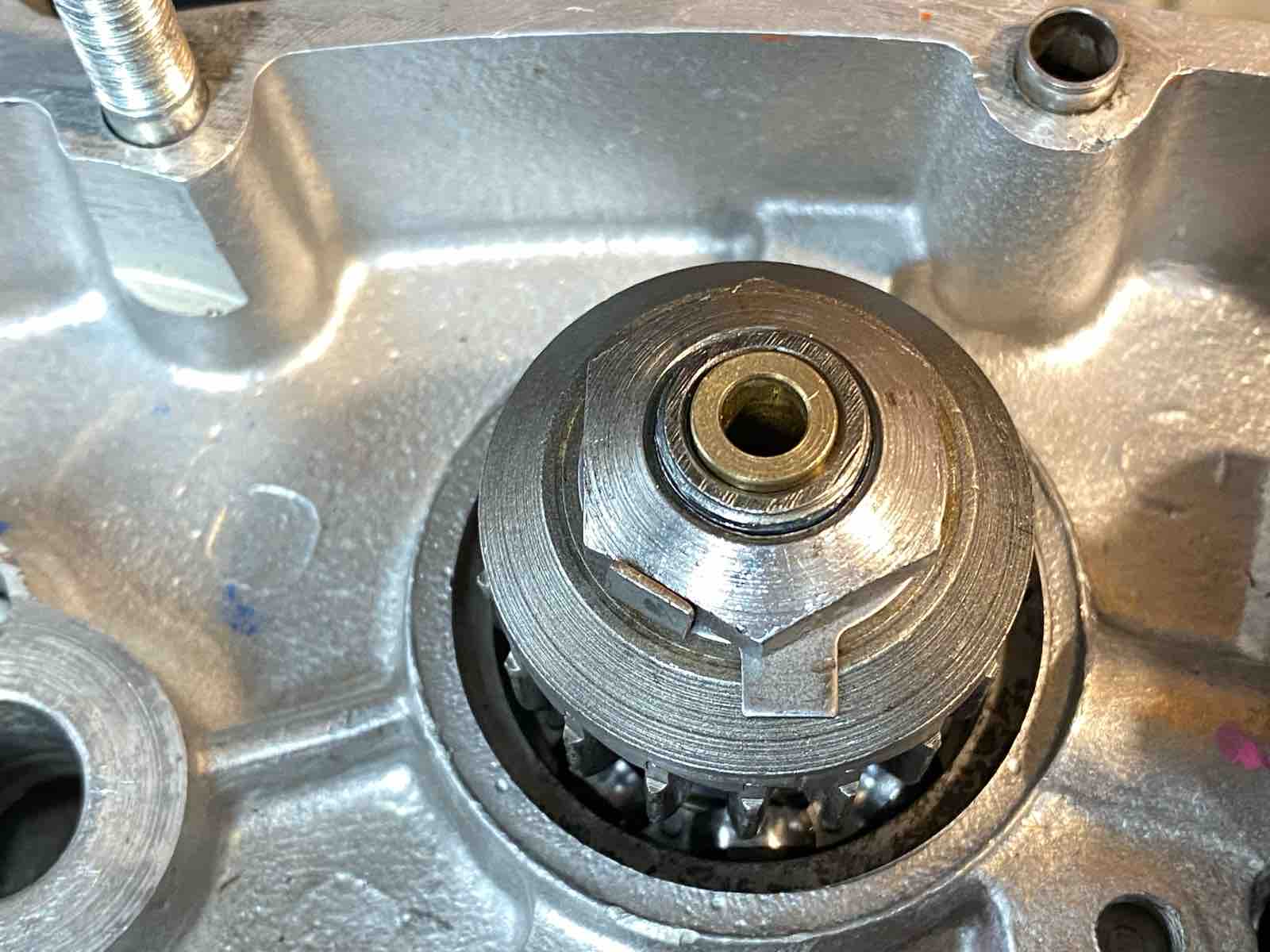

ナットにはロックタイト中強度を塗布して締め付け。緩み止めのロックタブの爪を起こしておく。
アウターカバーを取り付けてギアボックス完成!
32日目 おわり
