○クランクシャフト、バランス取り
80%とバランス率が決まったので、クランクシャフトがスムーズに回るようにバランス取り。

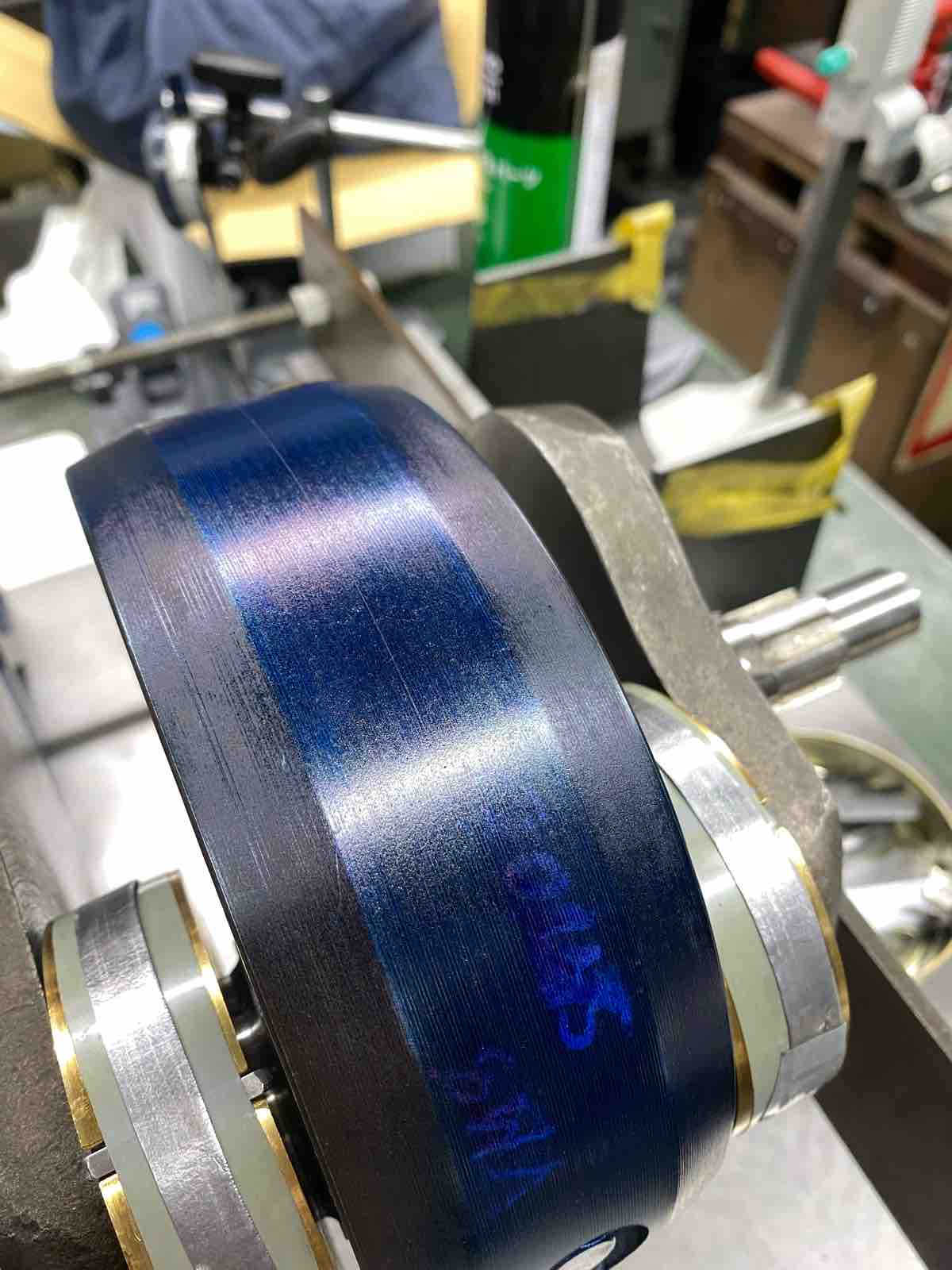

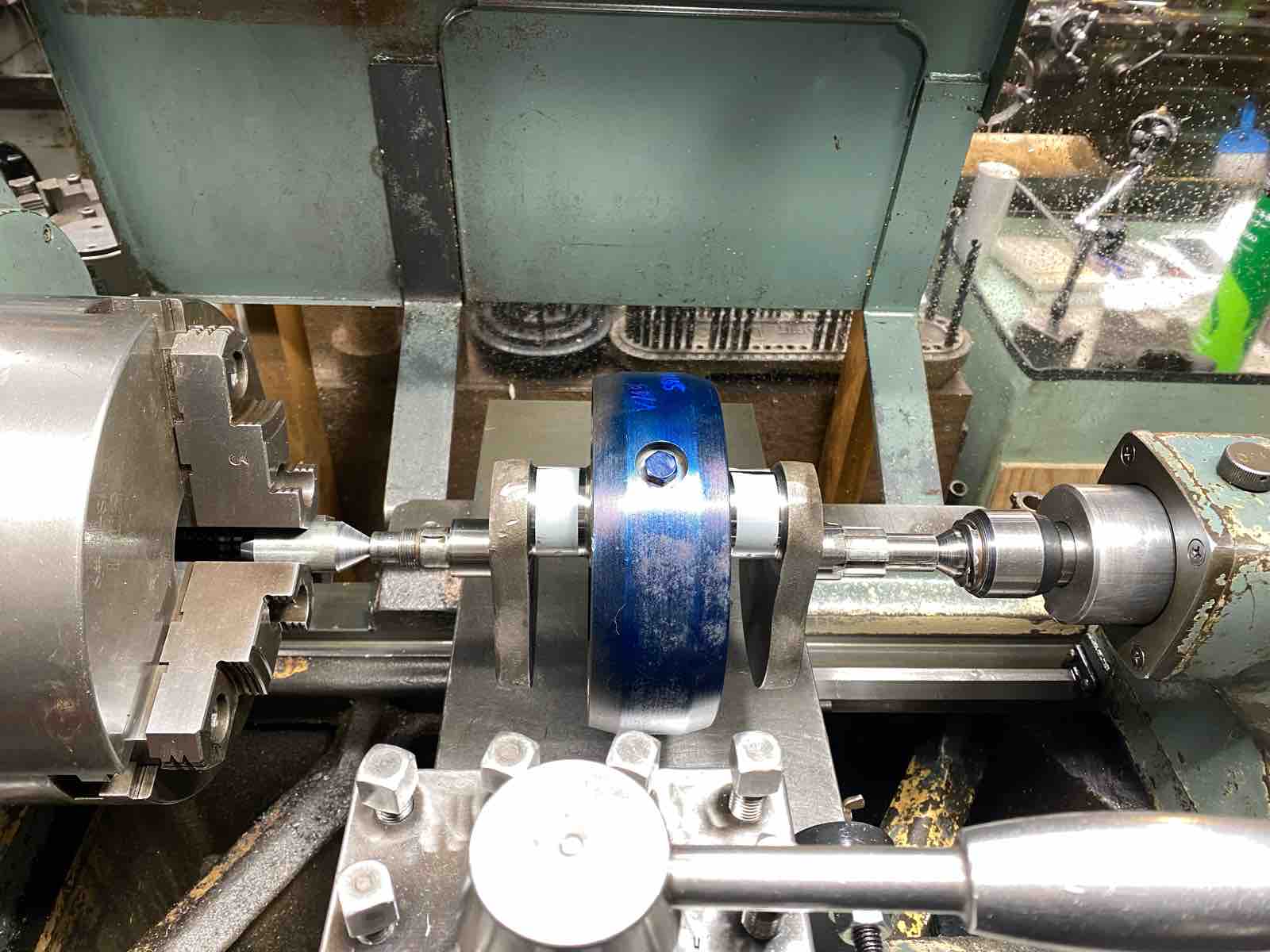

青ニスをフライホイールに塗り、両センターで旋盤に固定。
中心に線を引く。

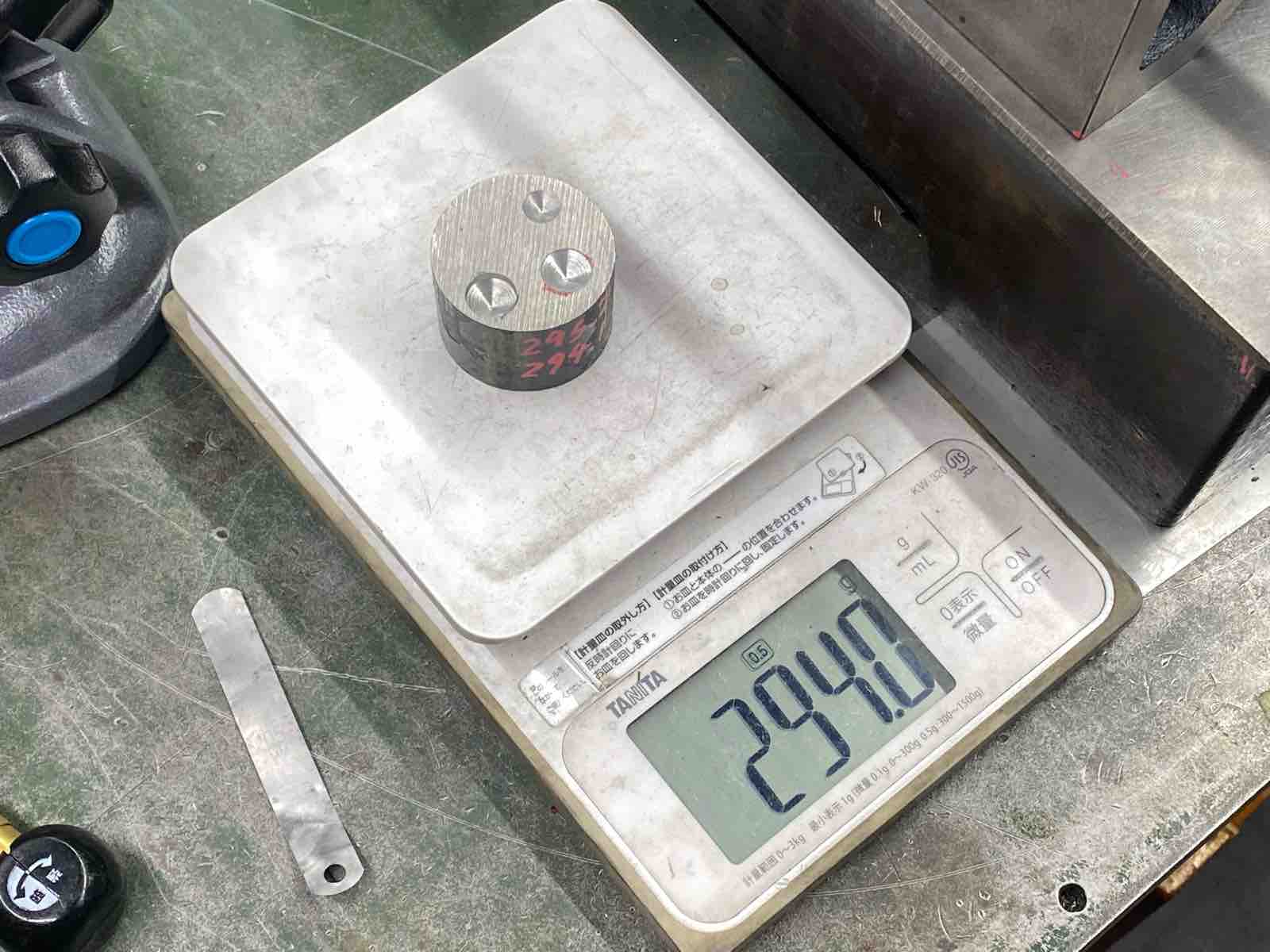

クランクピンにボブウェイトを取り付け。

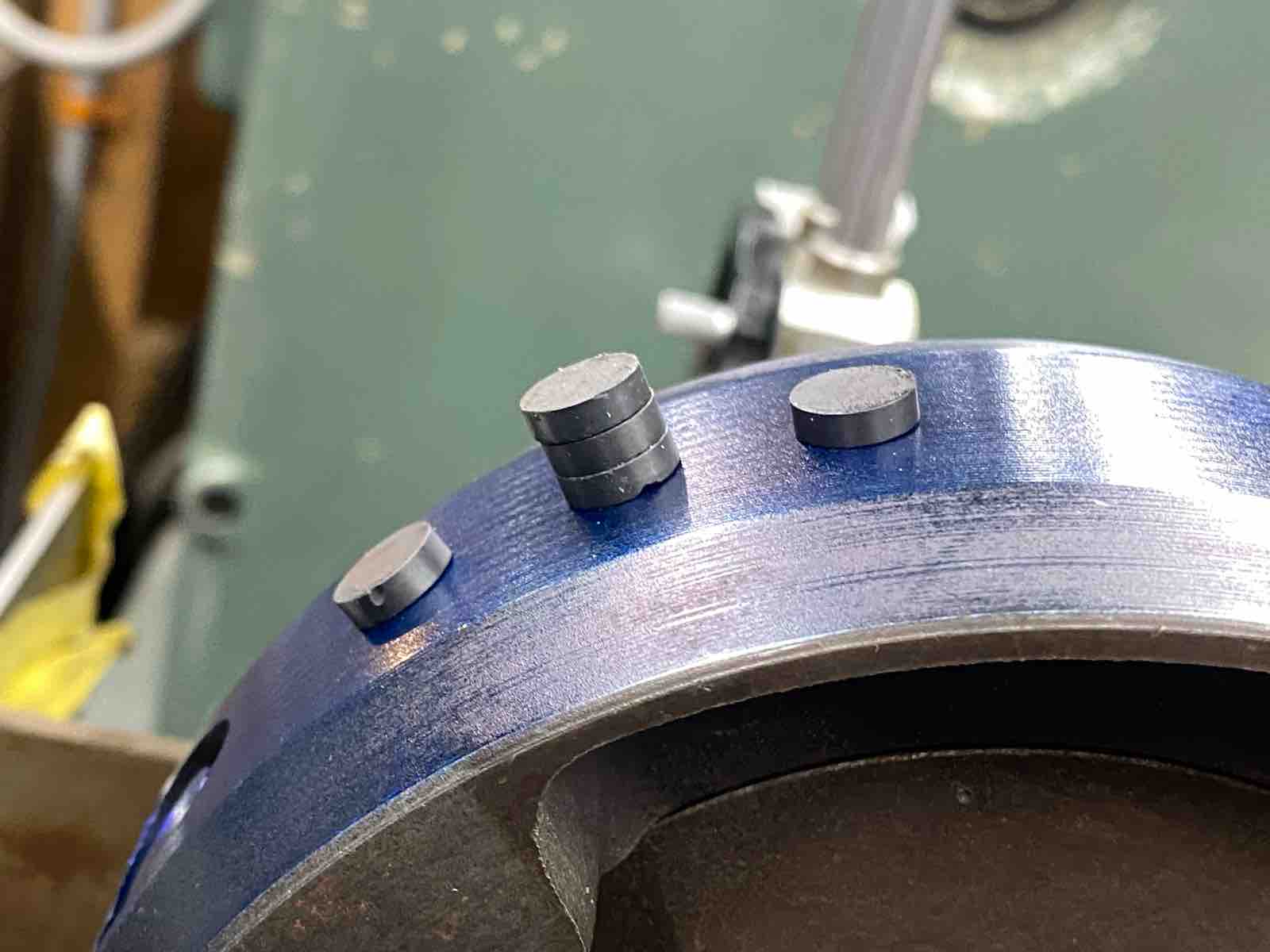

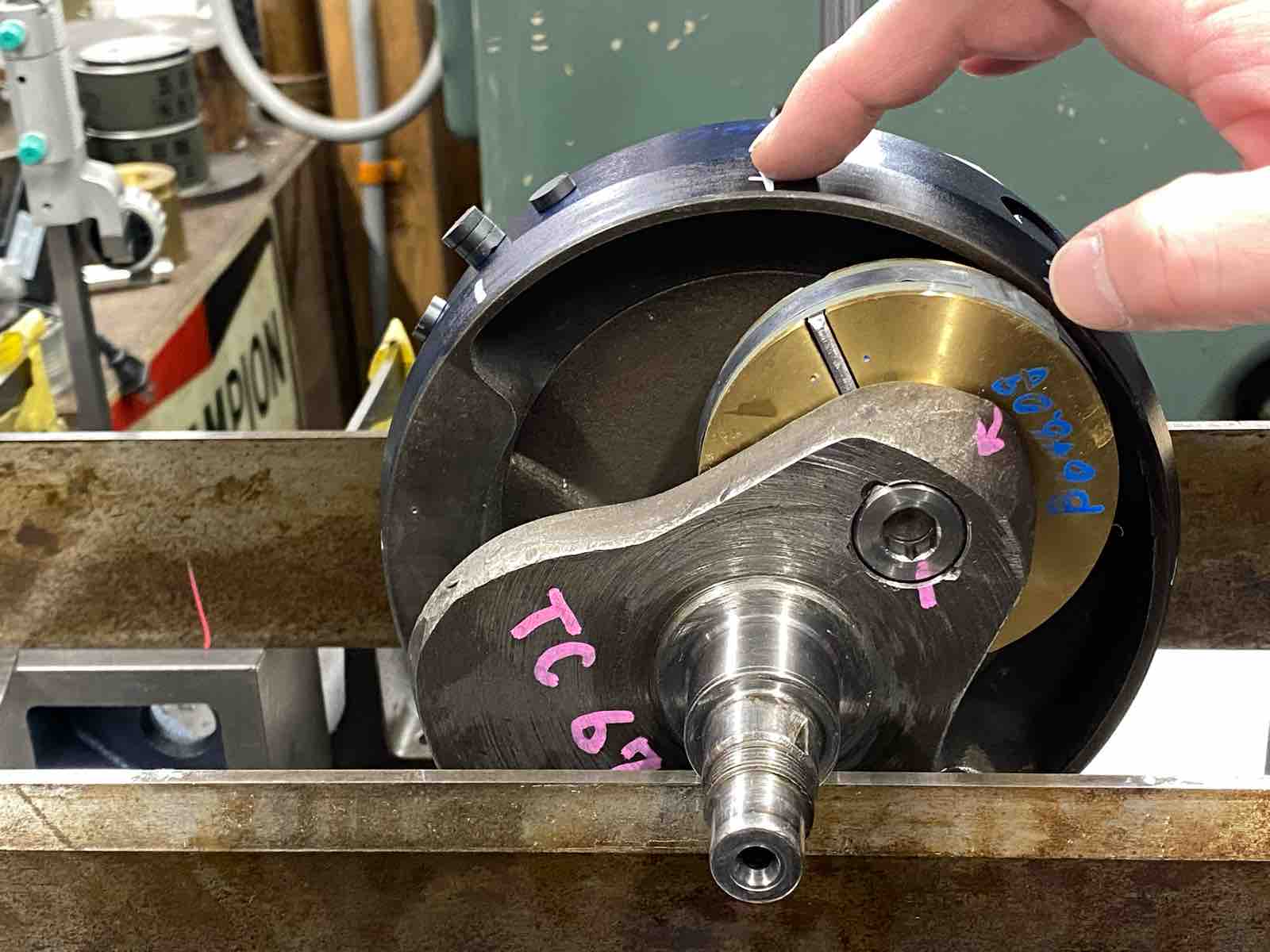

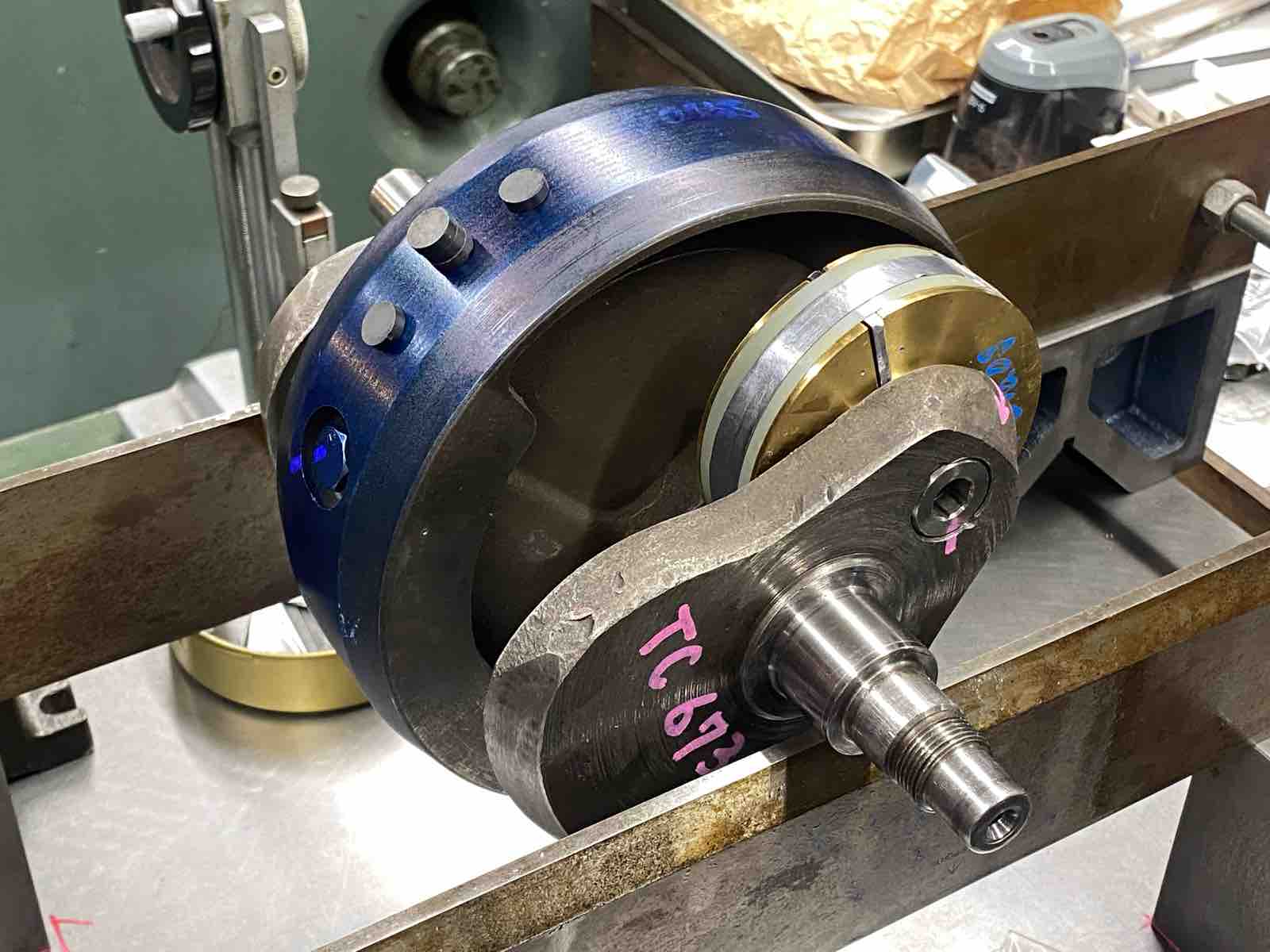

バランス台に乗せてコロコロ。マグネットを取り付けて8方向全てで静止するようにする。
このマグネット分削る。

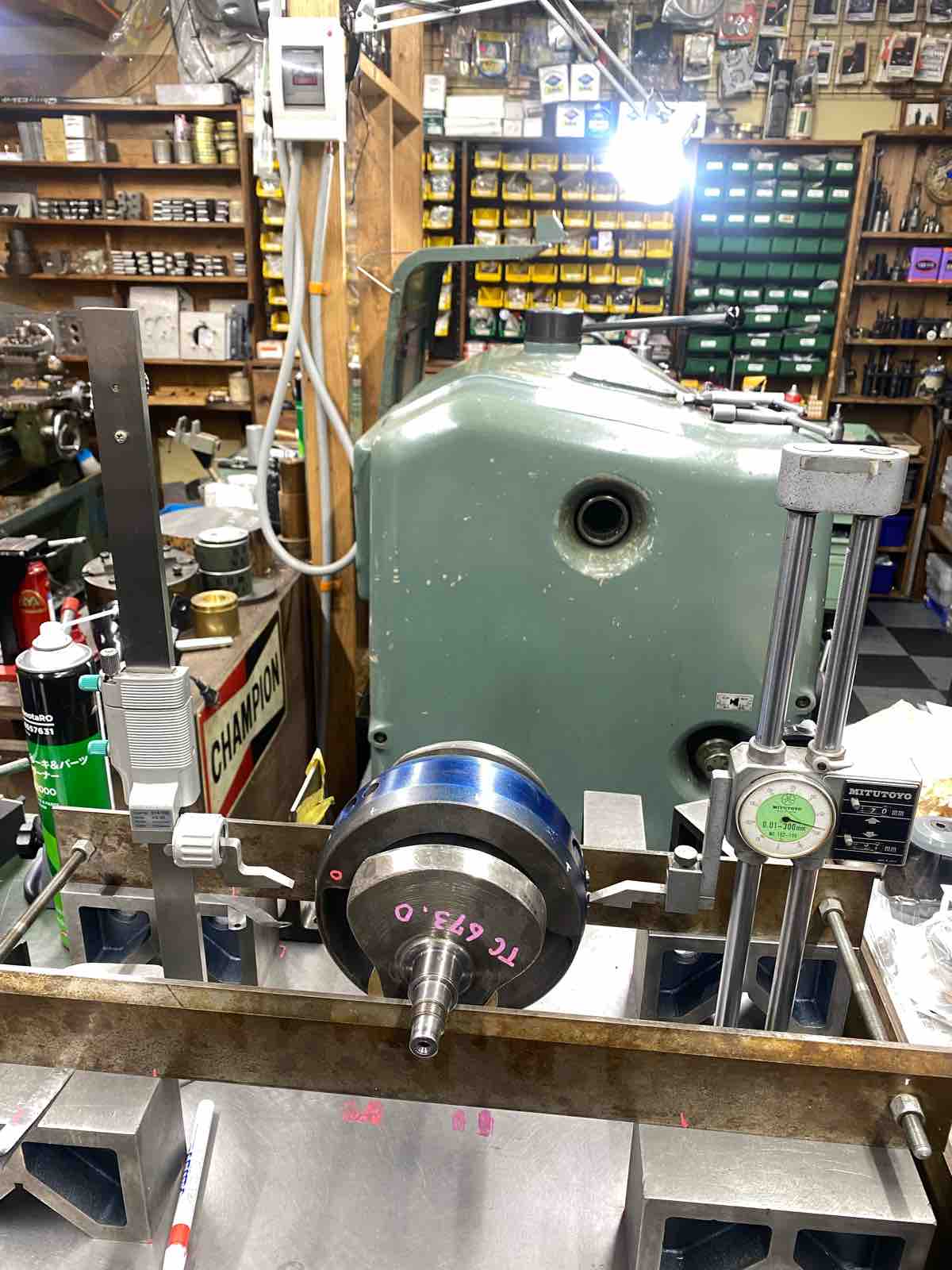

マグネットを取り付けた箇所の正反対を削るので、ハイトゲージを2個用意。

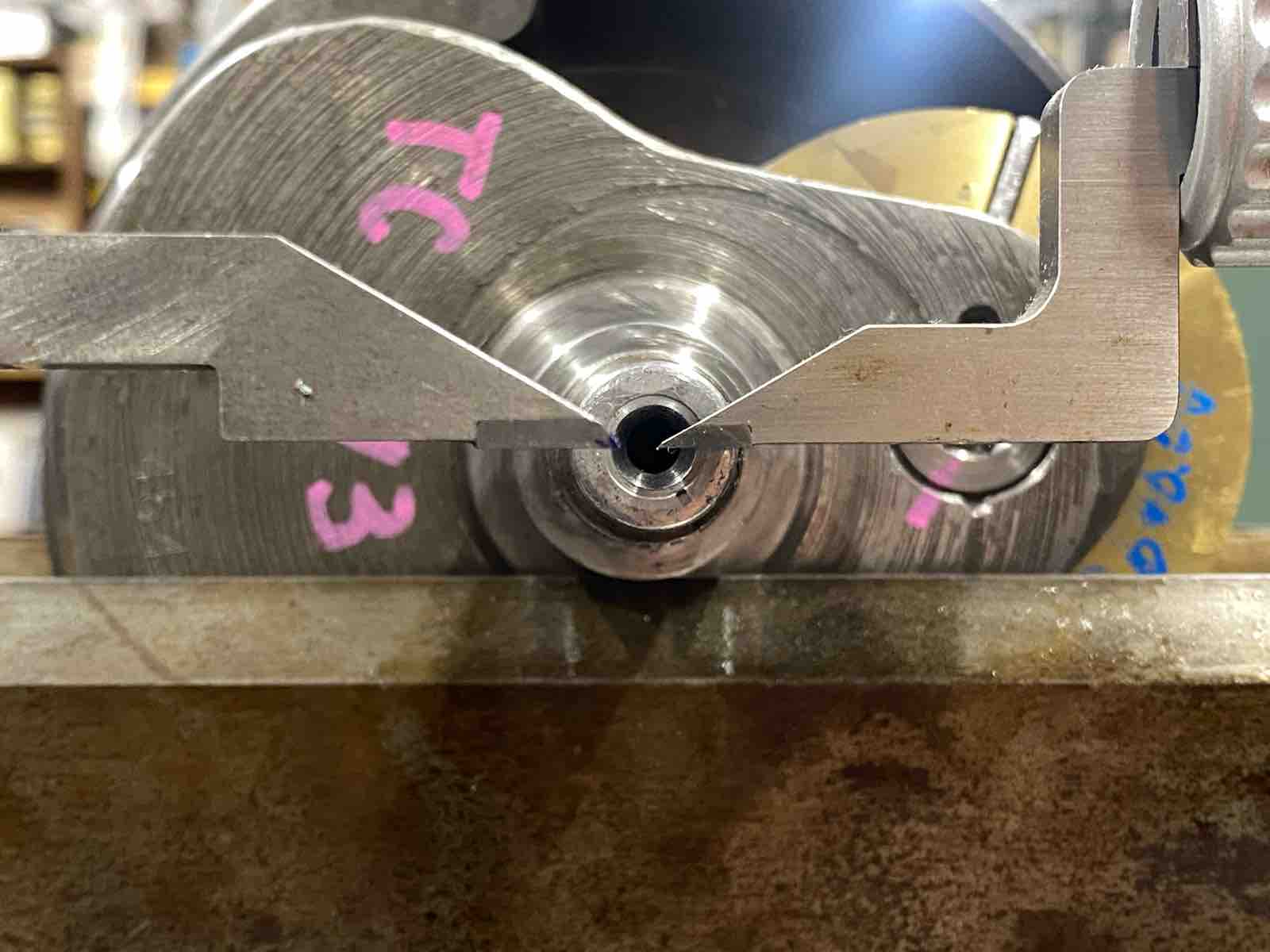

両方共にクランクシャフト中心に設定。

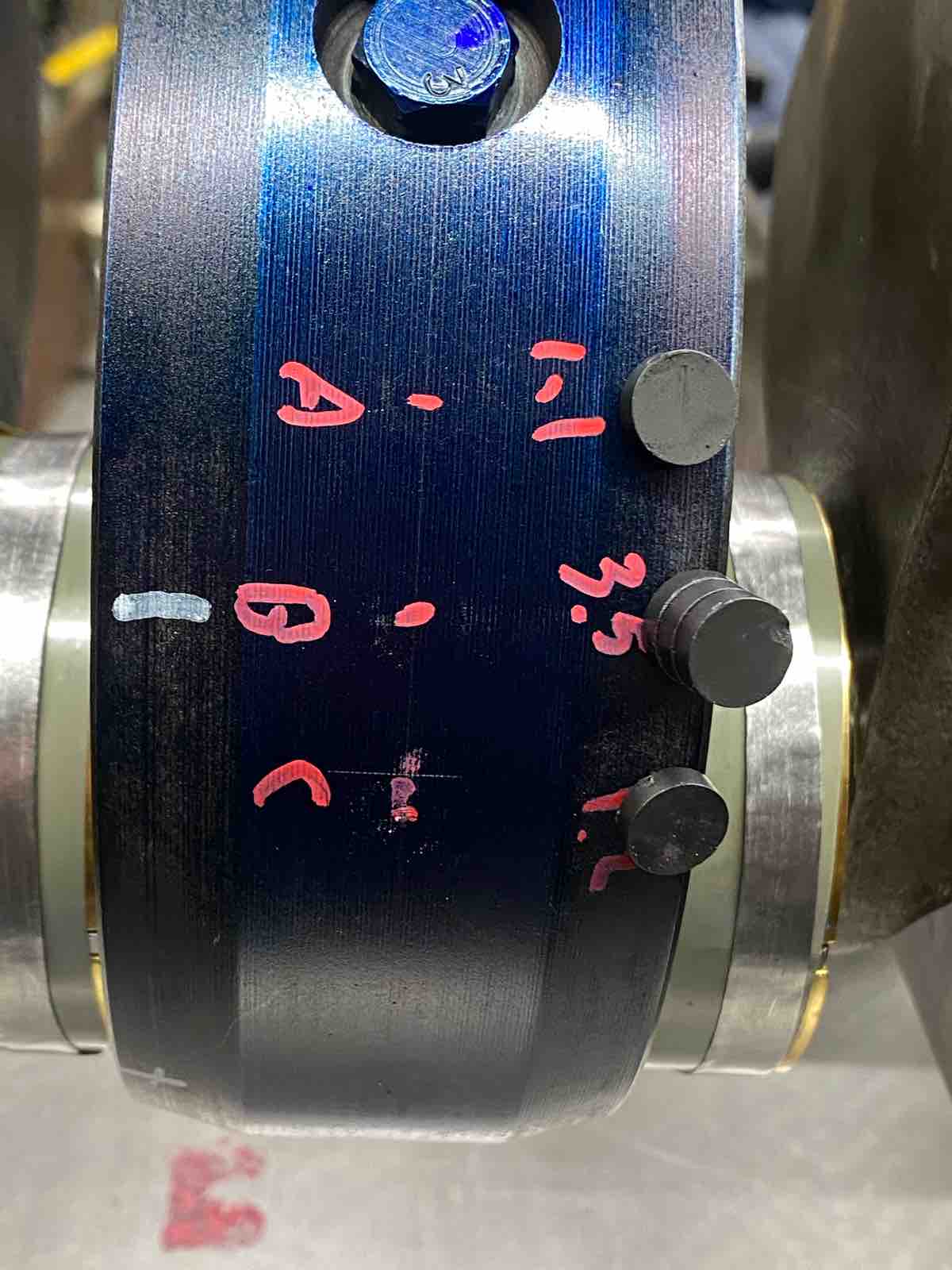

マグネットと正反対にケガキを入れる。
削る量を計る。

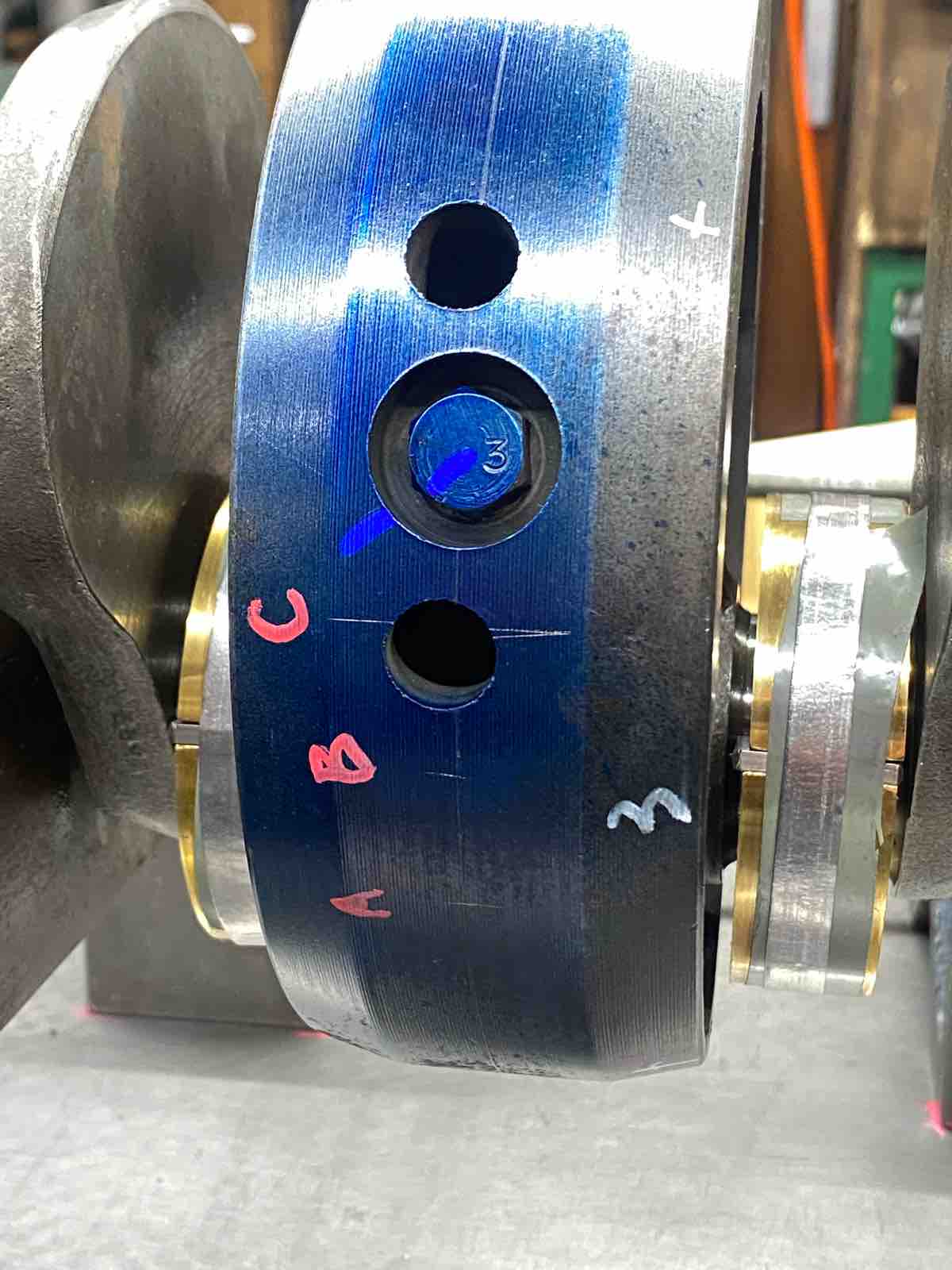

Cだけ穴が元から空いている部分になってしまった。

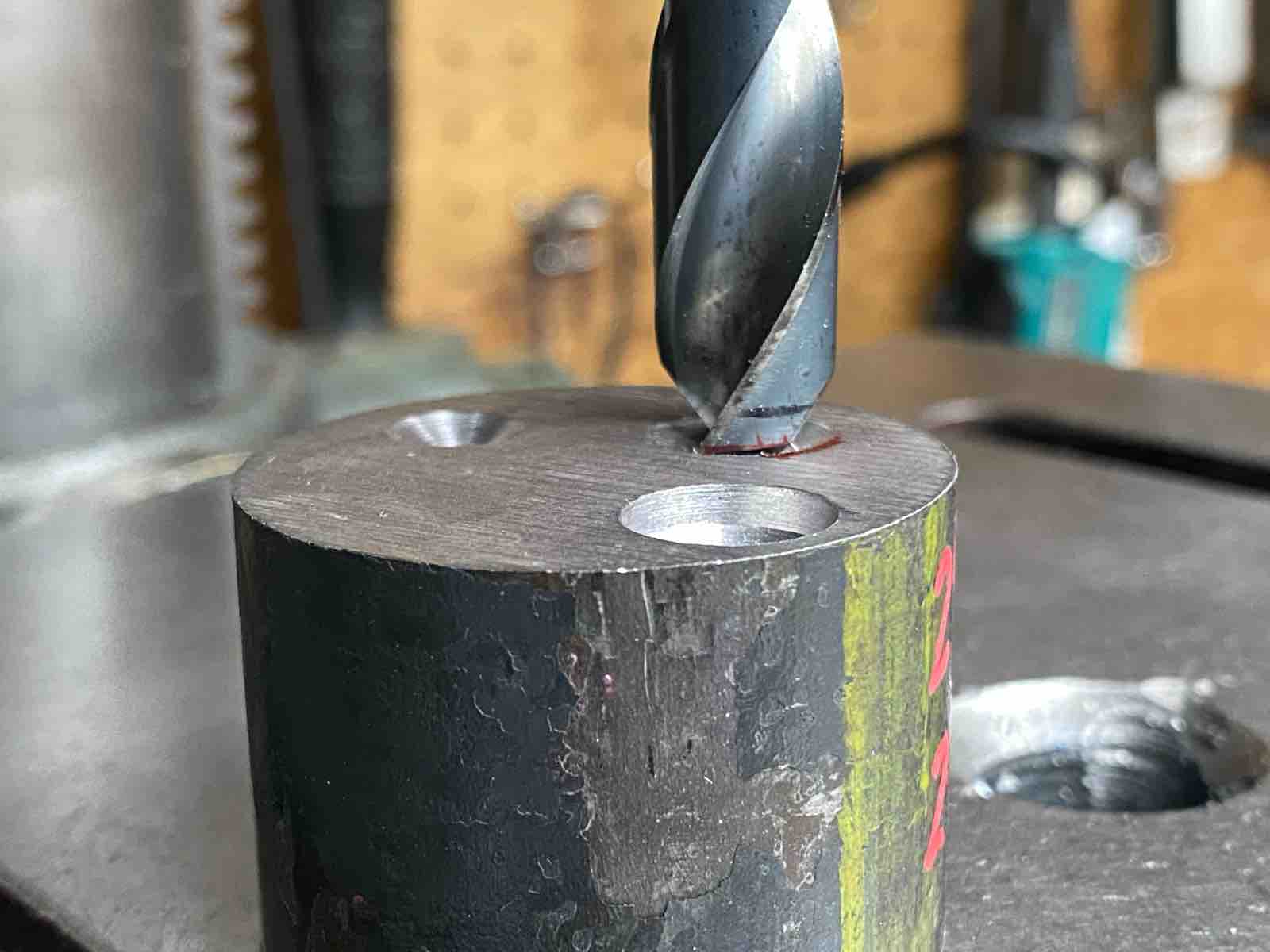

ボール盤で鉄の端材を削り、ドリルをどこまで進めるのかを調べる。
削る位置を印付け。
本番。削りすぎると辻褄合わせが大変なので慎重に削る。
1箇所づつマグネットを外して削り、バランス台に乗せて確認。
フライホイールと端材の密度が違うので、実際の削れ量は変わってくる。

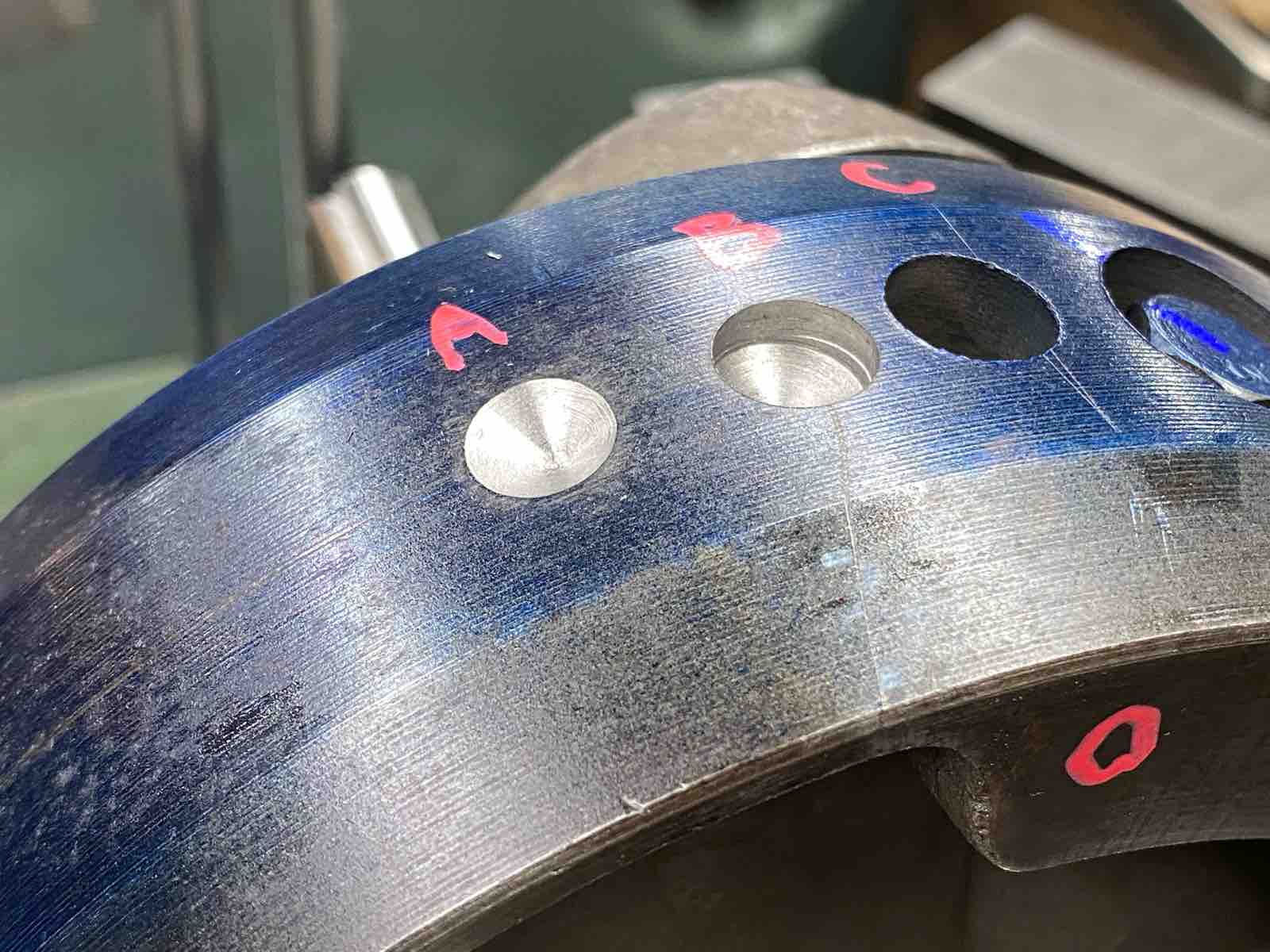

A,Bと順番に削って行くとCを削らなくてもバランスが取れ、8方向全てで静止するようになった。
28日目 おわり
