クランクピンの反対側にはカウンターウェイトと言う錘が付いている。

ピストンの往復運動で生じた振動をカウンターウェイトの回転振動で減らしてエンジンの振動を減らす。

カウンターウェイトの重量を変えると振動の質が変わる。それを数値化したのがバランス率。

じゃあ今のTR6SCのクランクシャフトはどんなバランス率なのよ?って事で、教えていただきながら計測してみる。



○カウンターウェイト重量計測

まずはカウンターウェイトの重量を探る。

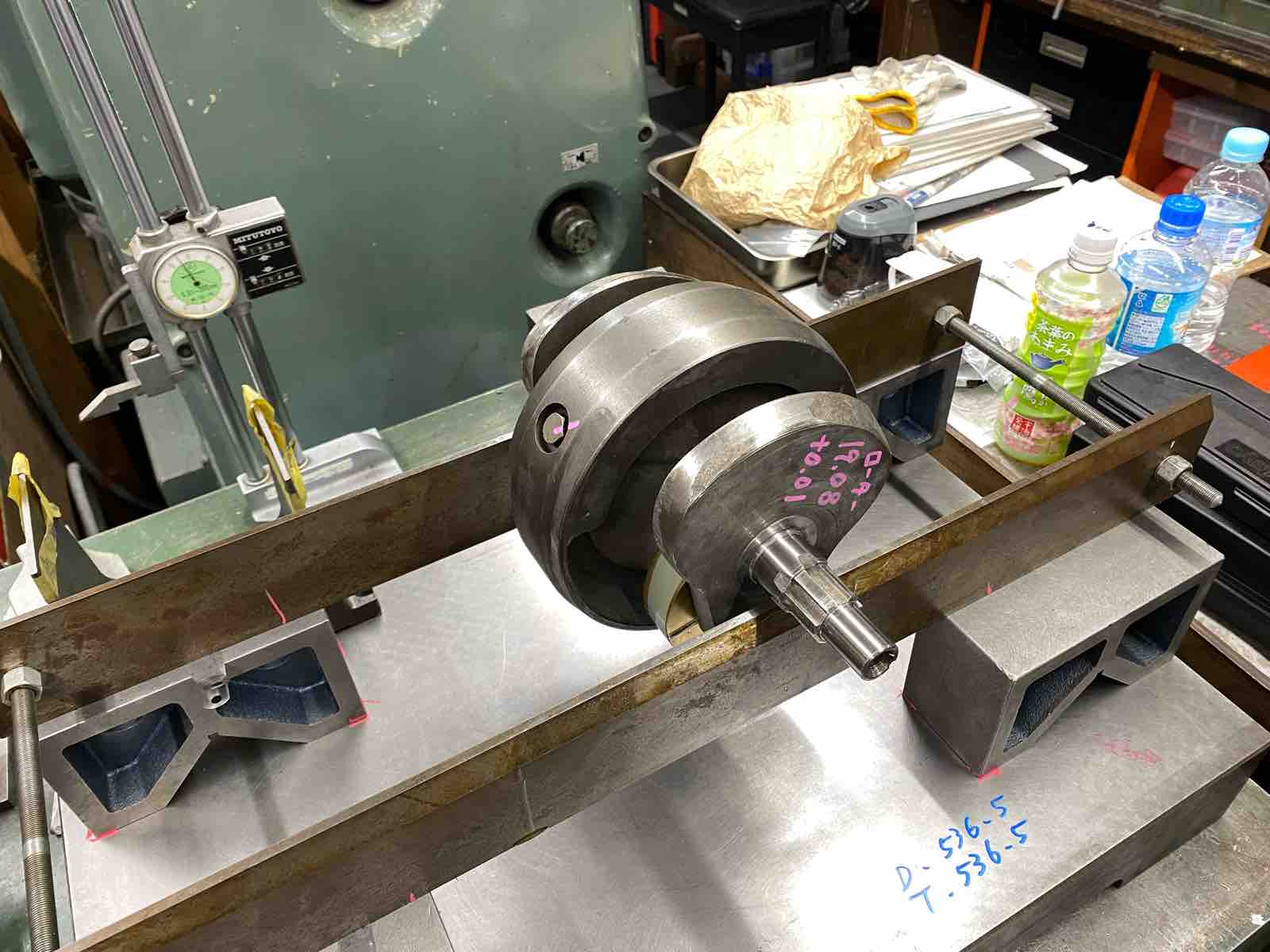

バランス台を準備

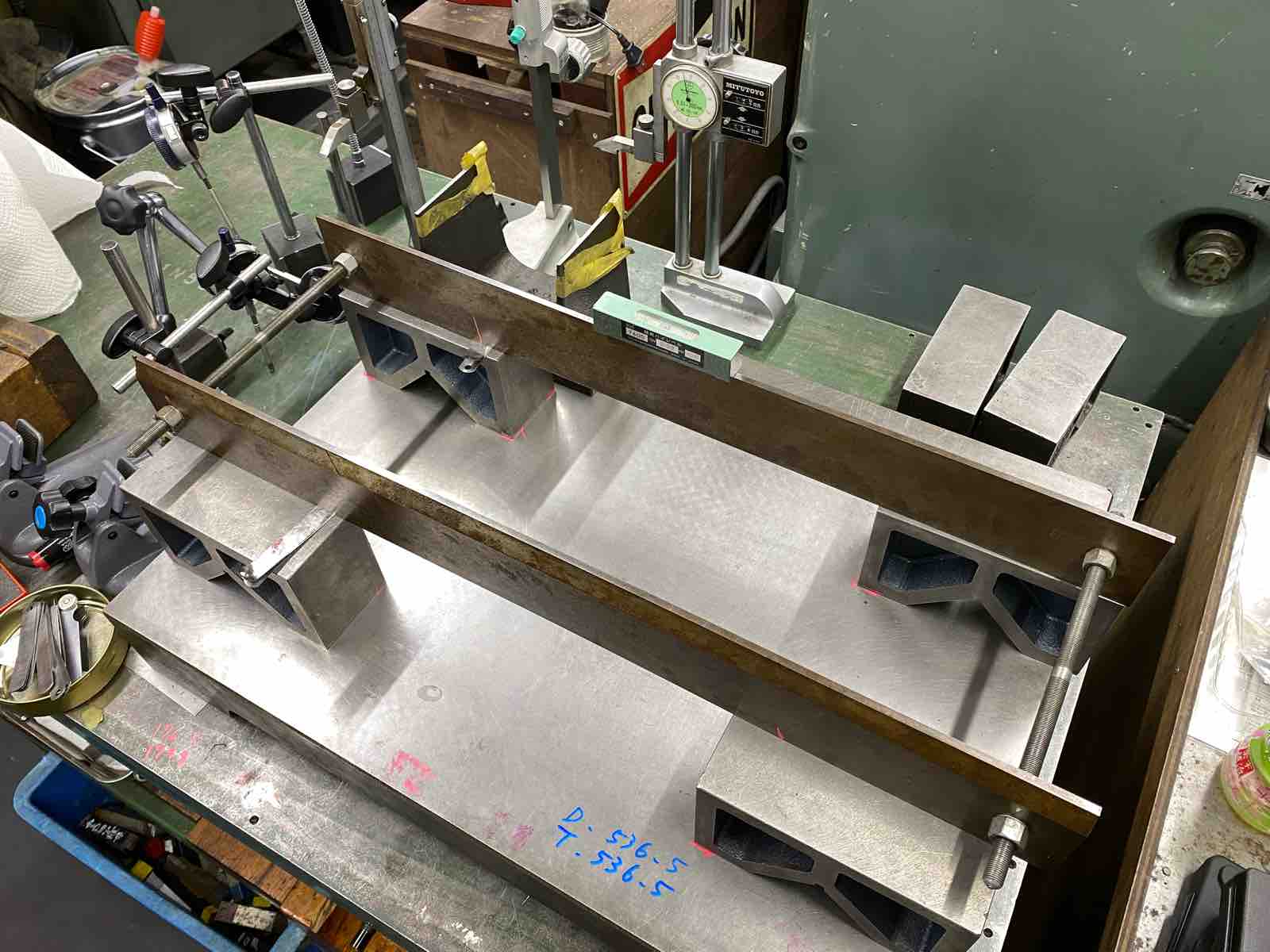

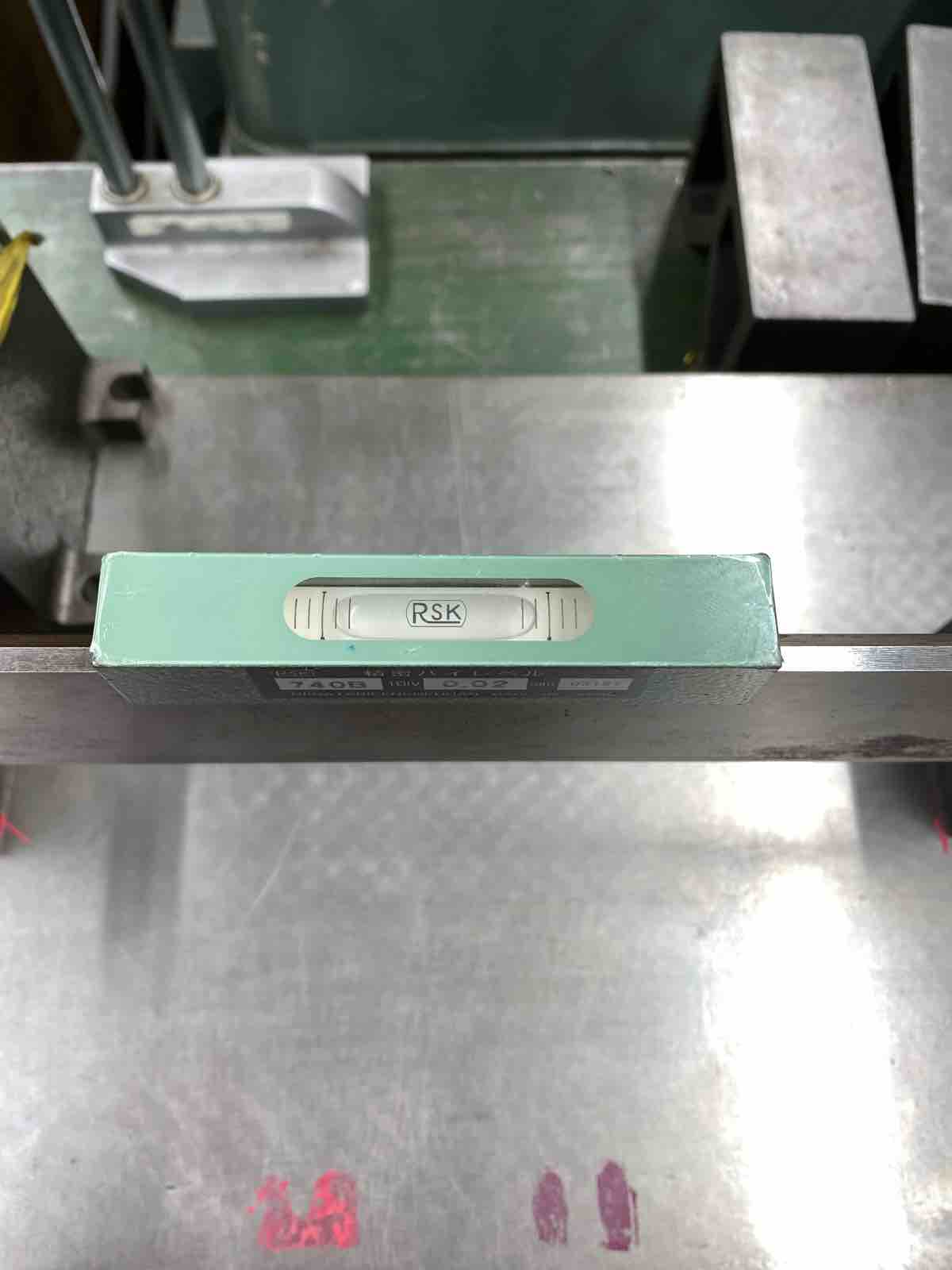

基準が間違っていると、後の結果がおかしくなってしまうので、しっかりと水平を出す。

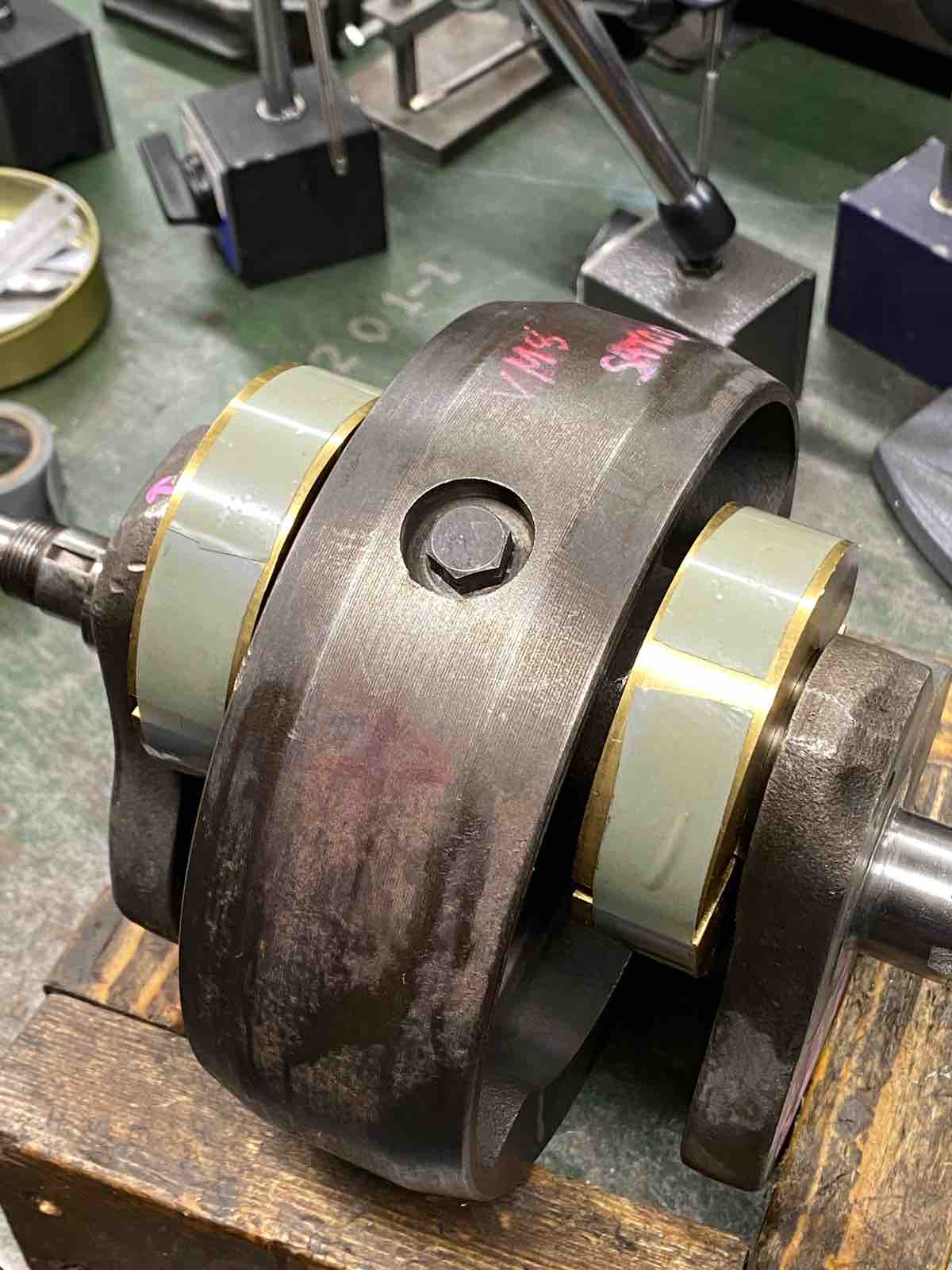

クランクピンにウェイトを取り付ける。

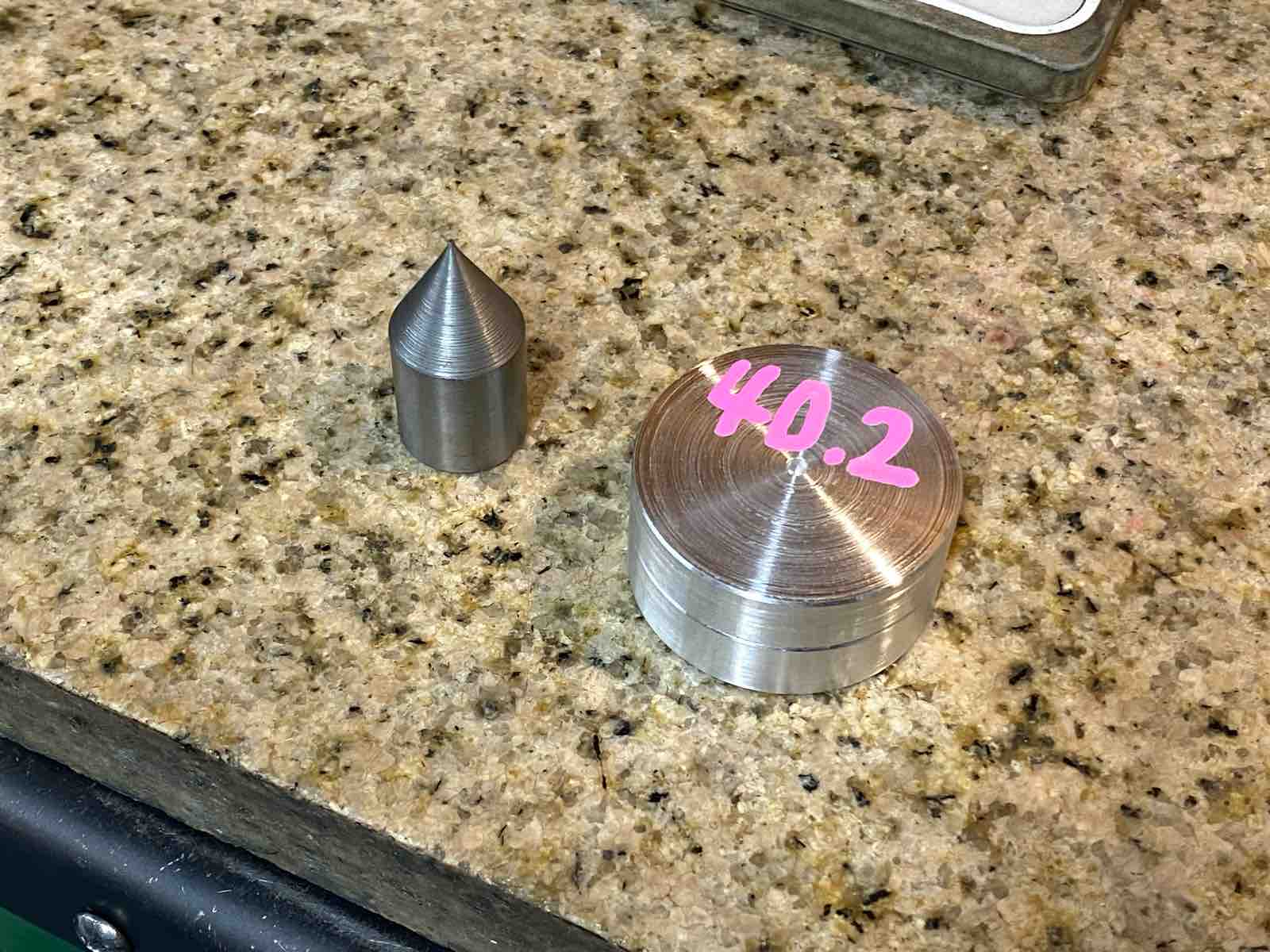

クランクピンに取り付けるウェイトは複数有り、これだけでも僕のようなアマチュアが揃えるのは大変…。

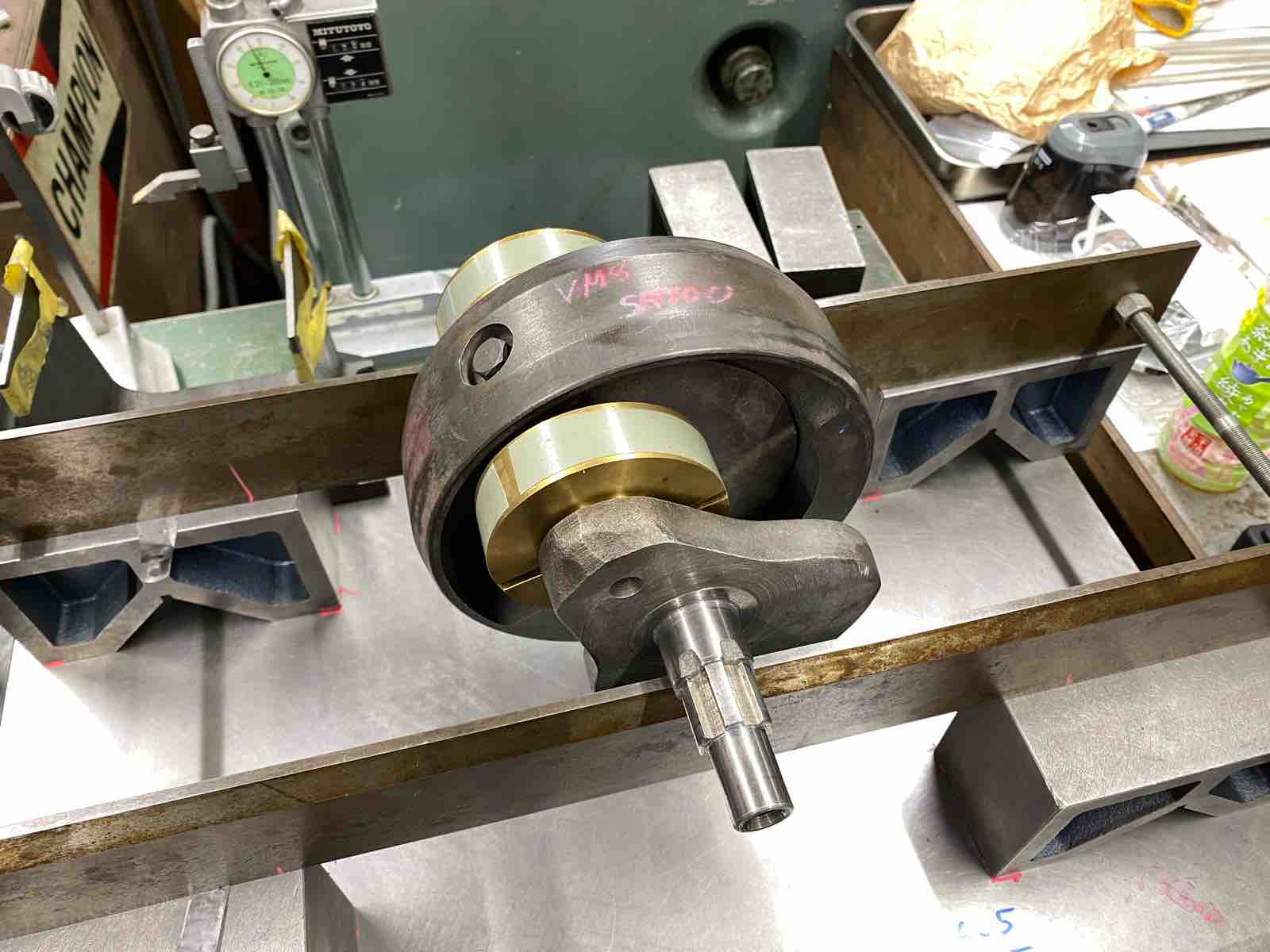

バランス台に乗せてみる。

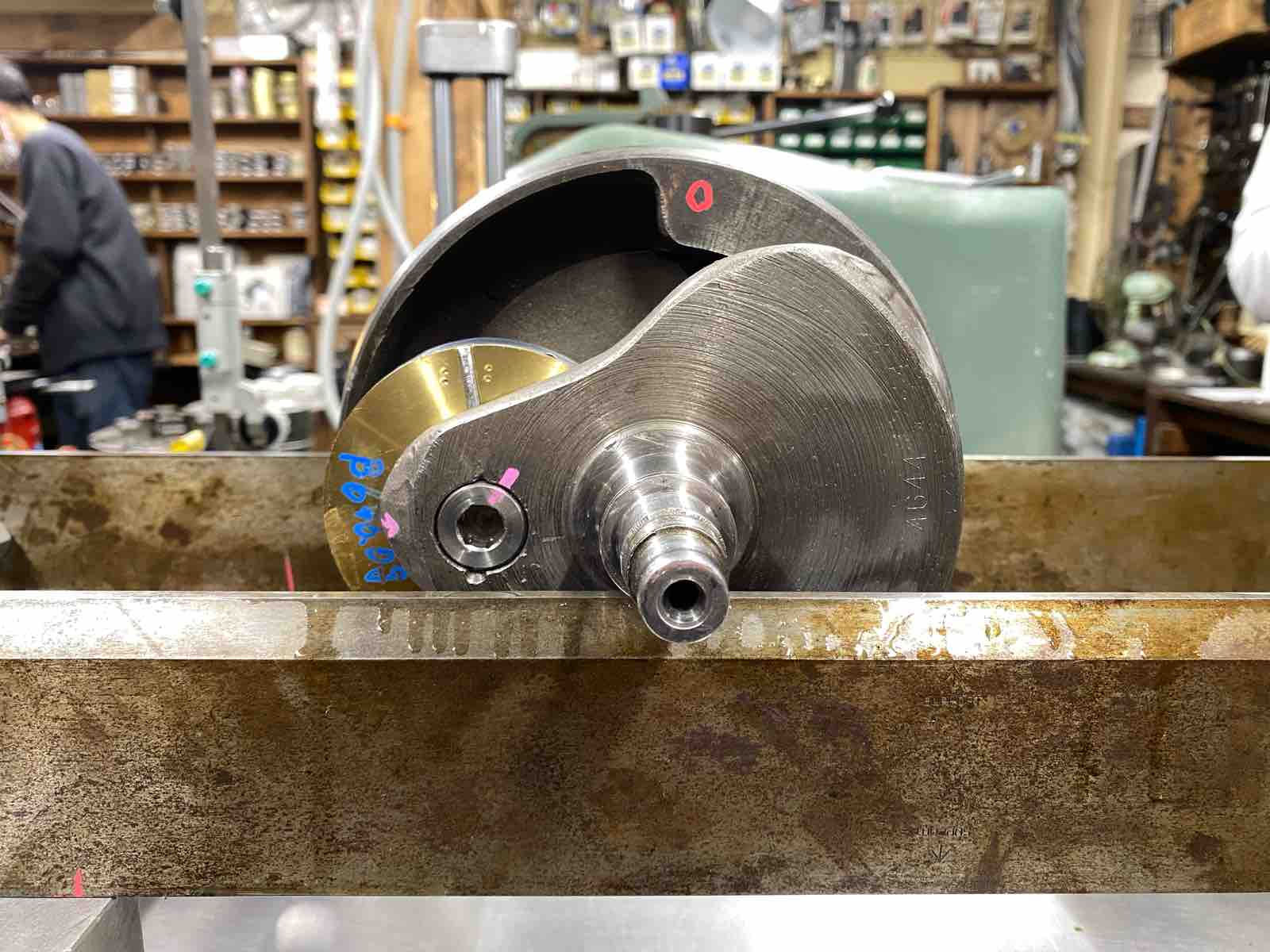

クランクピンとカウンターウェイトを水平にした時に静止するようにしたいが、ピンのウェイトが重くピン側が下がってしまう。

ウェイトを付け替え、再度バランス台に乗せる。

今度はカウンターウェイトが下に振れた。クランクピンに付けたウェイトが軽く、釣り合いが取れていない。

ピンのウェイトを微調整していく。

ピン側とカウンターウェイトが水平状態で静止した。

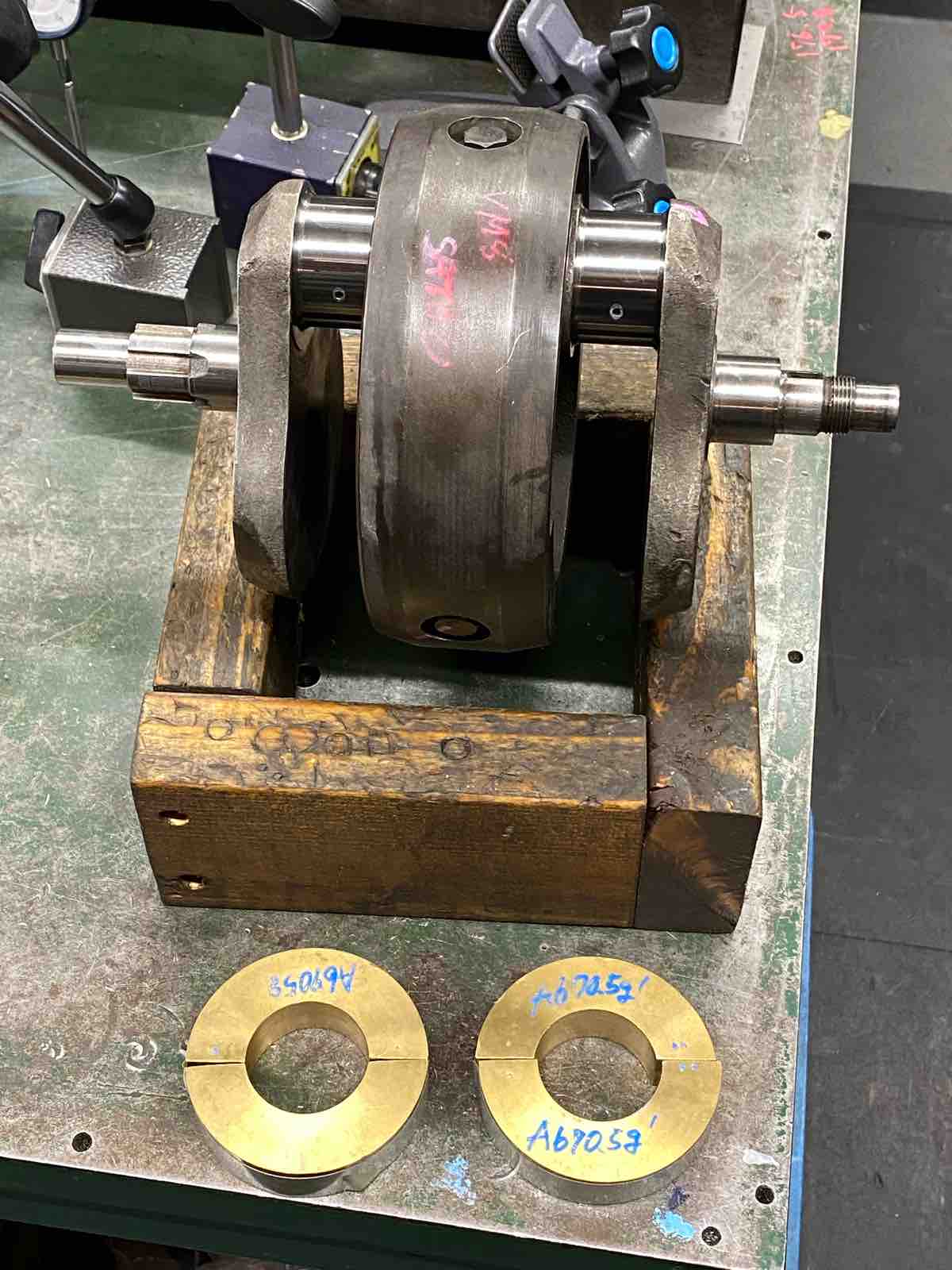

クランクピンとカウンターウェイトの位置関係を左右入れ替えて再確認。問題ないようだ。

ピンのウェイトを取り外して重量測定。

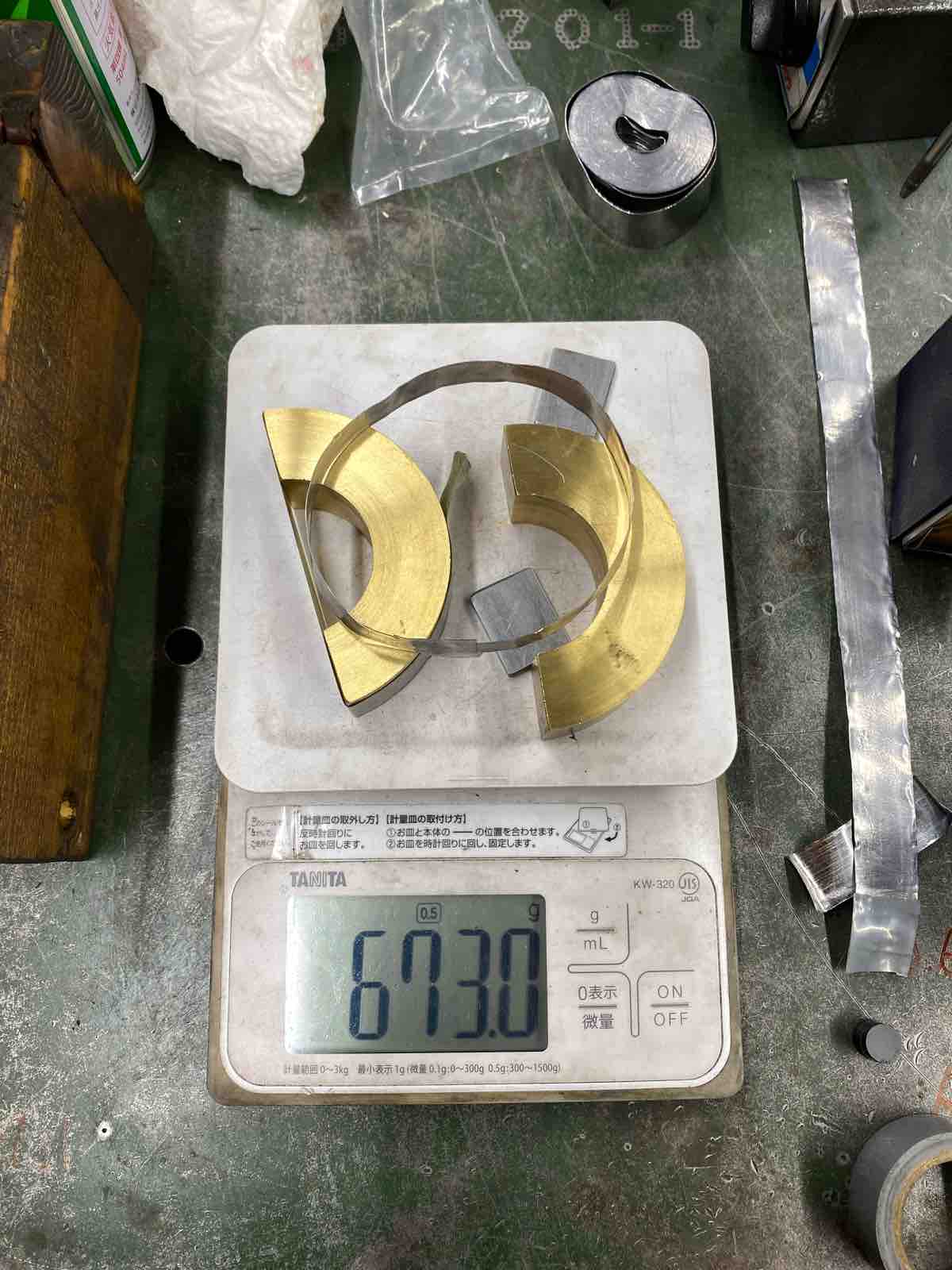

ドライブ、タイミング側共に673という数字が出た。
2気筒なので、カウンターウェイト重量 673 * 2 = 1,346g
Cとする。


○往復回転重量計測、コンロッド小端大端計測

往復回転重量を計測。
ストロークしている部品の重量。

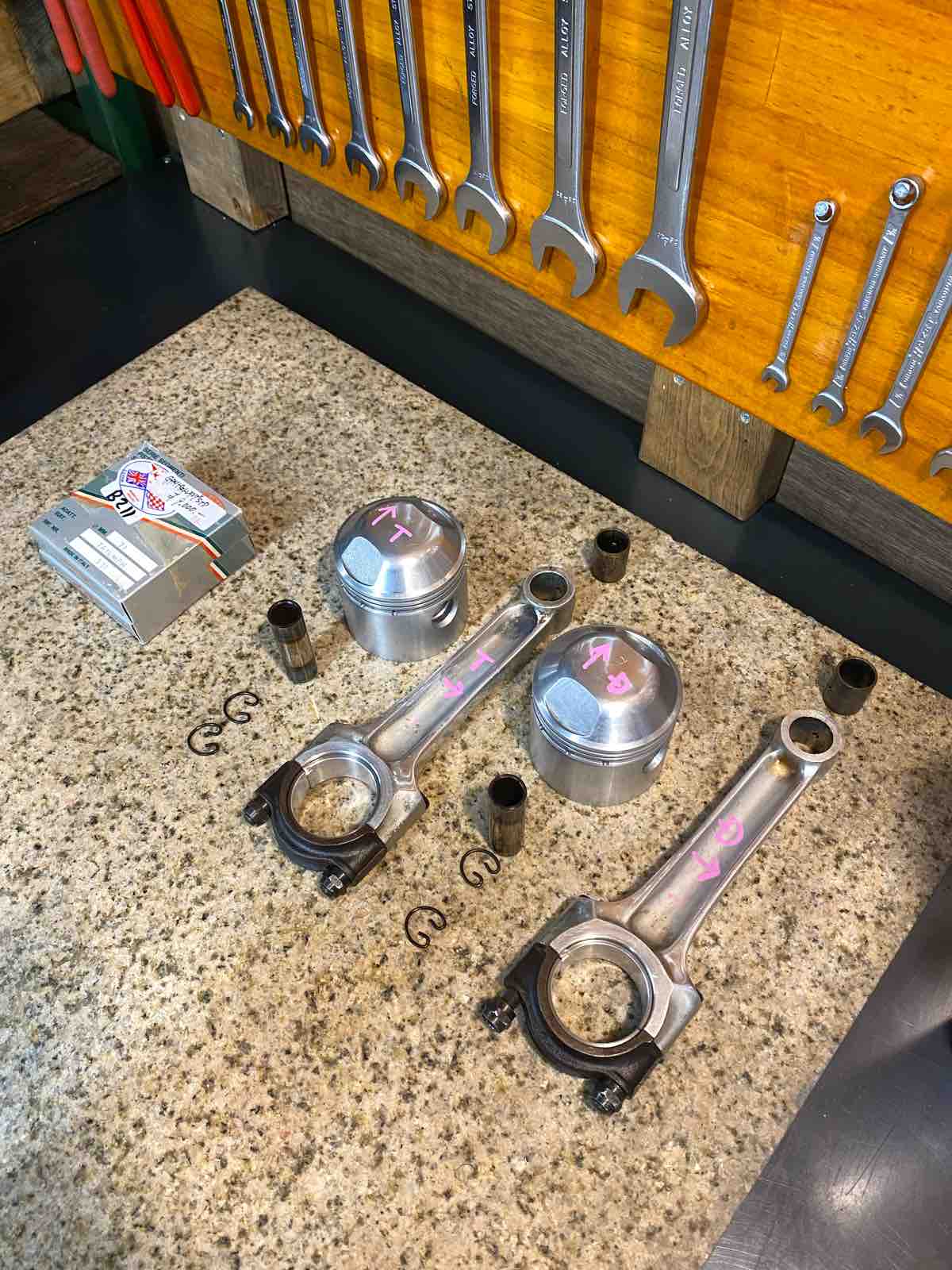

ピストン
ピストンピン
ピストンリング

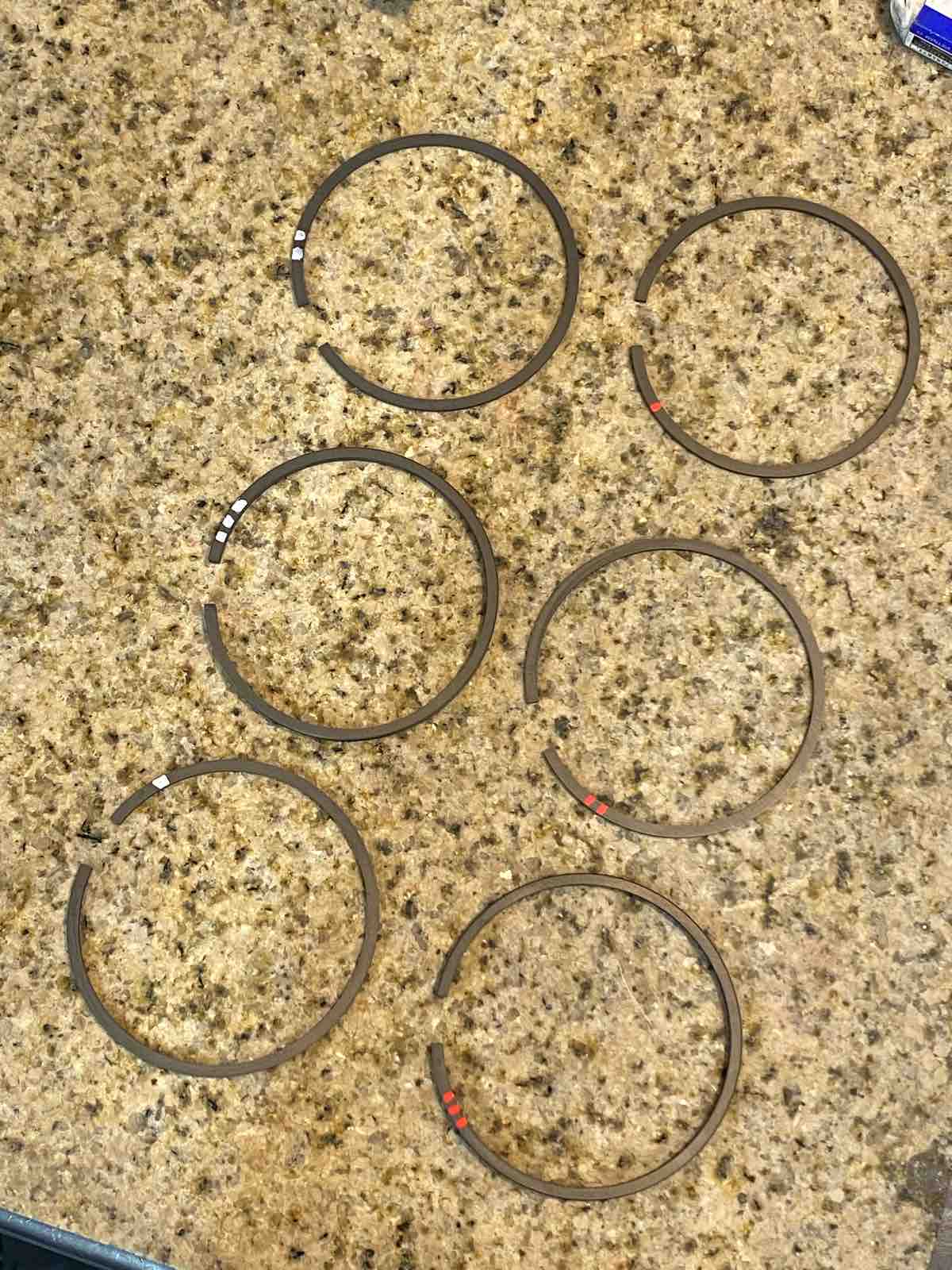

クリップ
コンロッド小端部

*2の合計。

コンロッド小端部以外の各部品を計測。



コンロッド小端部と大端部を計測。

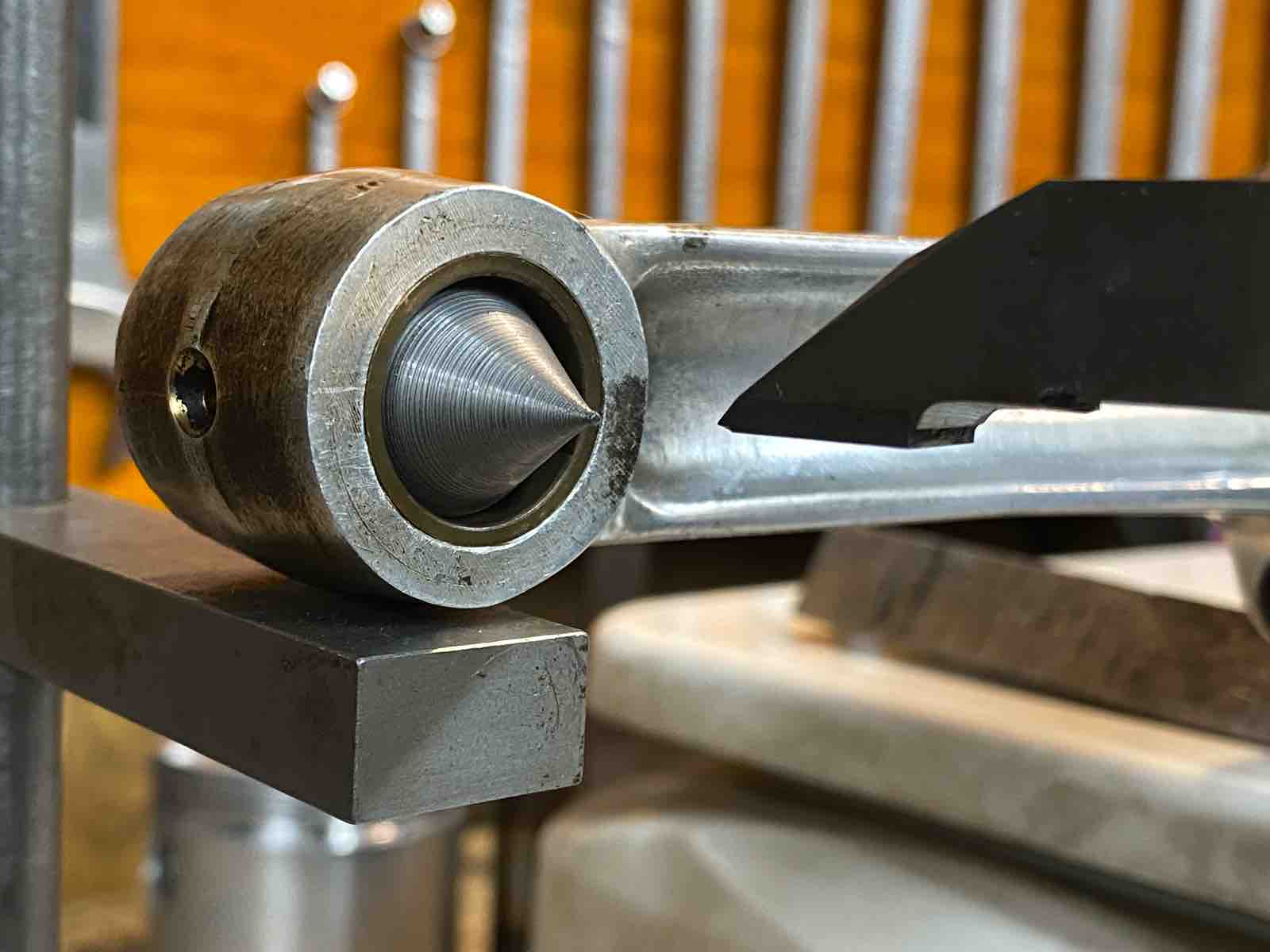

治具をセット。

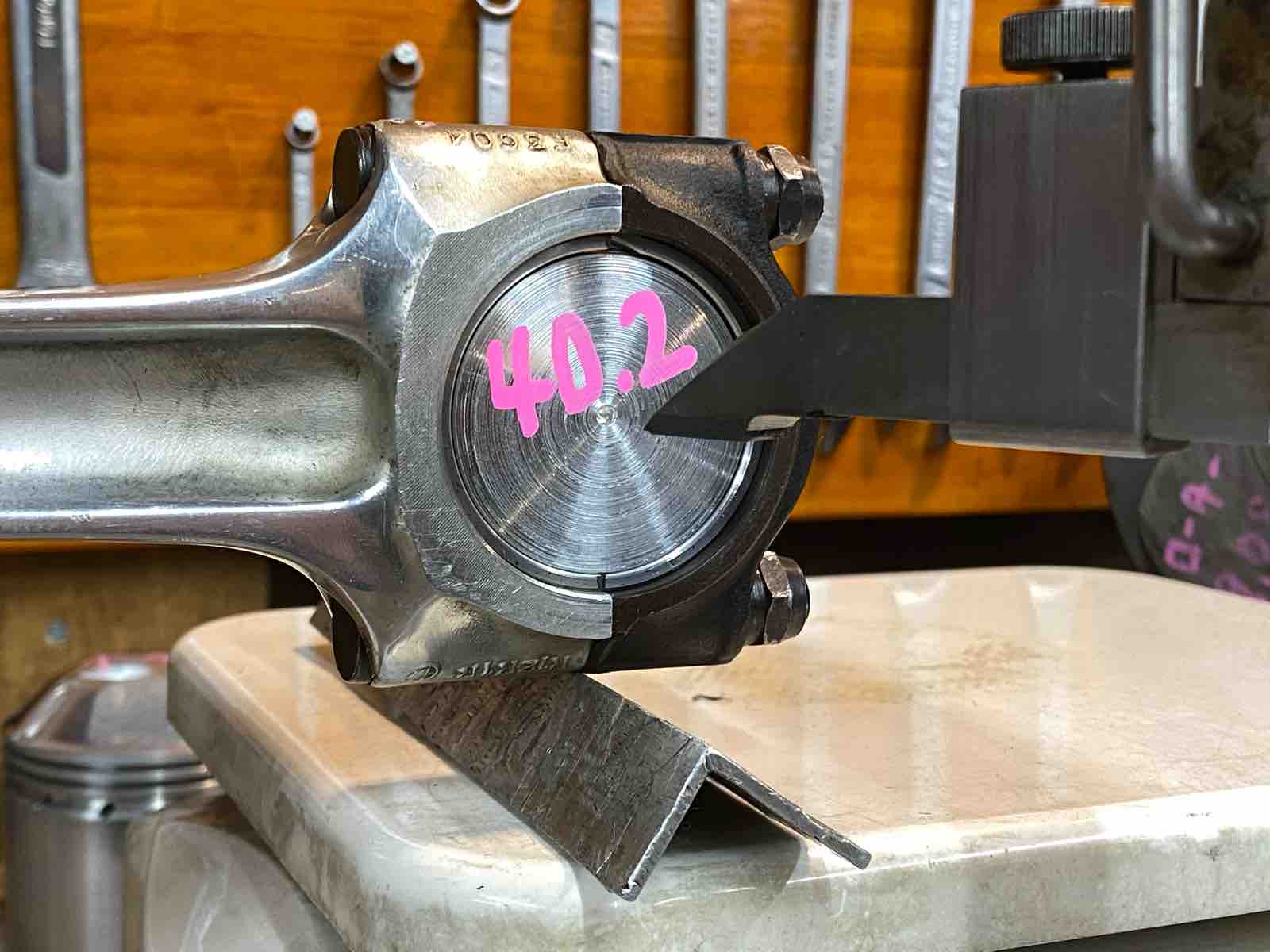

計りに乗せたコンロッドの大端中心と小端中心の高さをハイトゲージで合わせる。

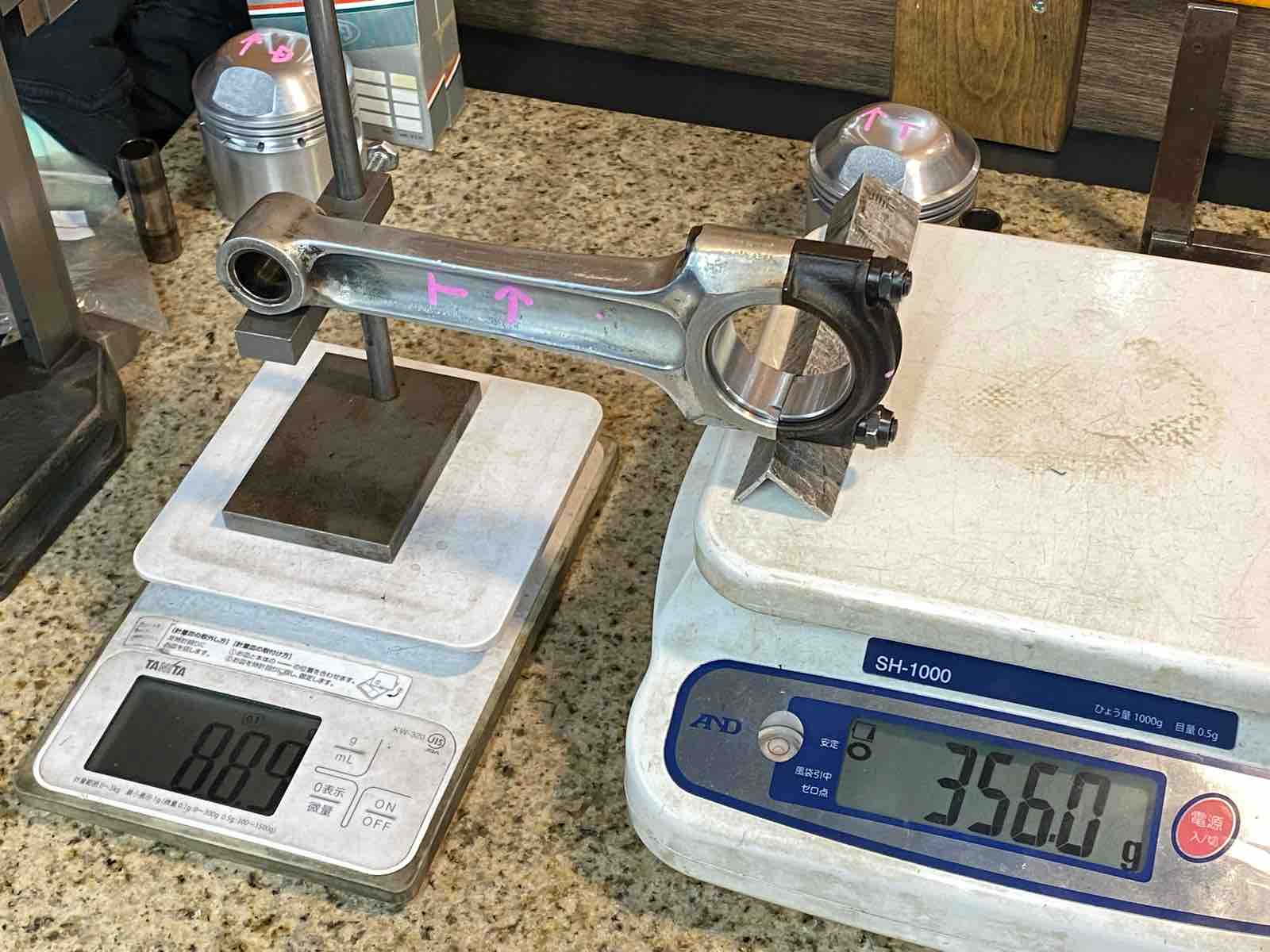

右の測りに出た数字が大端重量。左が小端重量。何度か計測して平均を出す。



先ほど計測した部品と小端部を合計して793.7g
Aとする。

コンロッド大端部の重量は709.7g
Bとする。

○バランス率計算

計量した数値を計算してクランクシャフトのバランス率を出す。

バランス率 x
カウンターウェイト重量C往復運動重量A
コンロッド大端部重量B

バランス率計算式
C = (A * x) + B
→(C - B) ÷ A

バランス率x = 80%

マニュアル値は85%

85%と言う数値はかなりエンジンを回した時に合わせた数値らしい。

6Tで50%程度
750で73%程度
との事。

よく回すエンジンには高く、まったり目のエンジンには低く設定されているようだ。


ブチ回す走りでなければ80%と言う数値で良いだろうと言う事なので、バランス率は80%で行く事に。

ちなみに今回は理由がありフライホイールを交換してあるが、バランス率の測定はしていなかった。
交換前にバランス率を計測してあれば、バランス率を変える事の違いを感じる事が出来たかもしれない。

次はバランシング。



つづく
