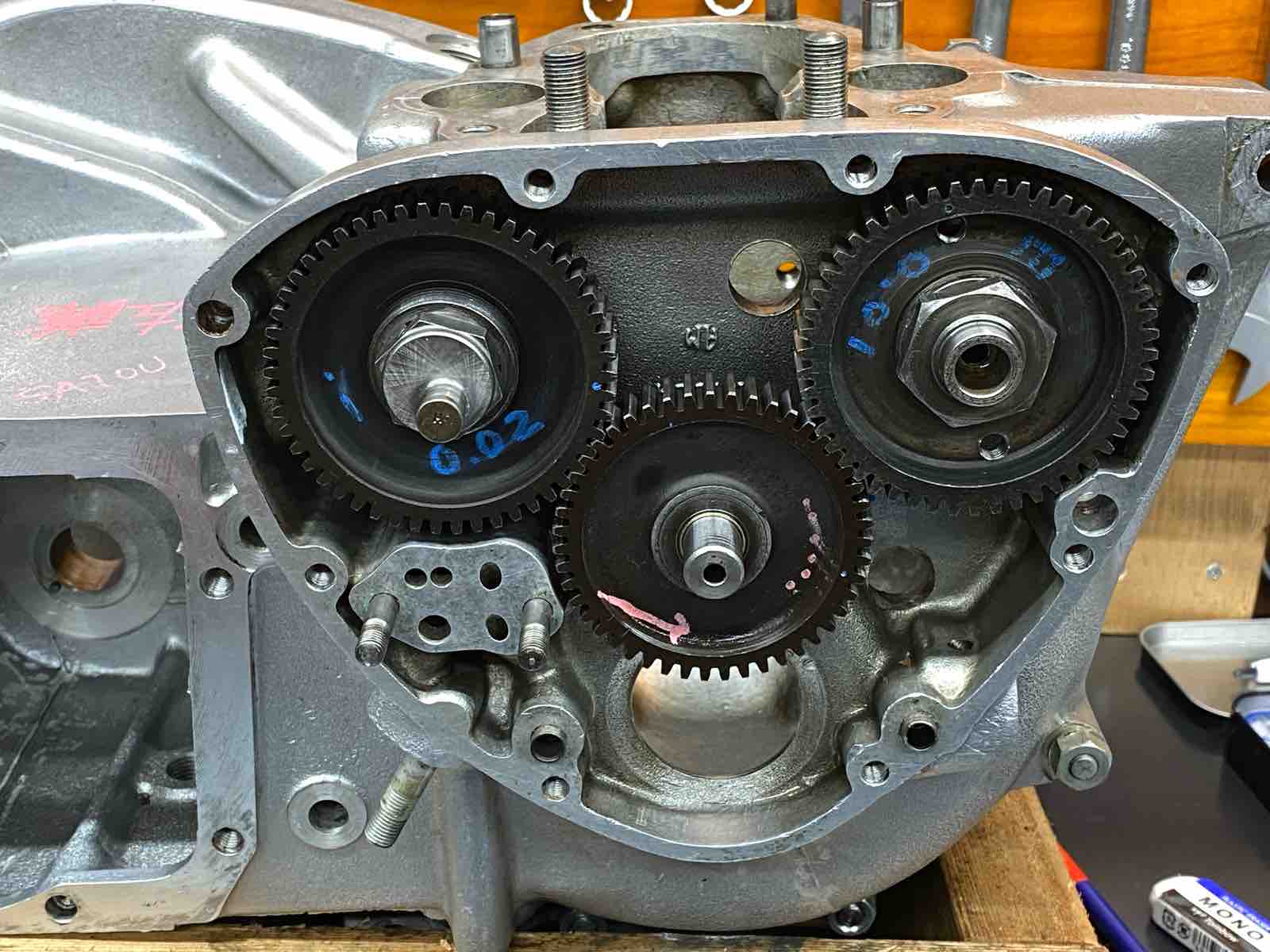

本日は、+0.07とクリアランス過大なインターメディエイトギアの作製。

○まずは抜き取り。

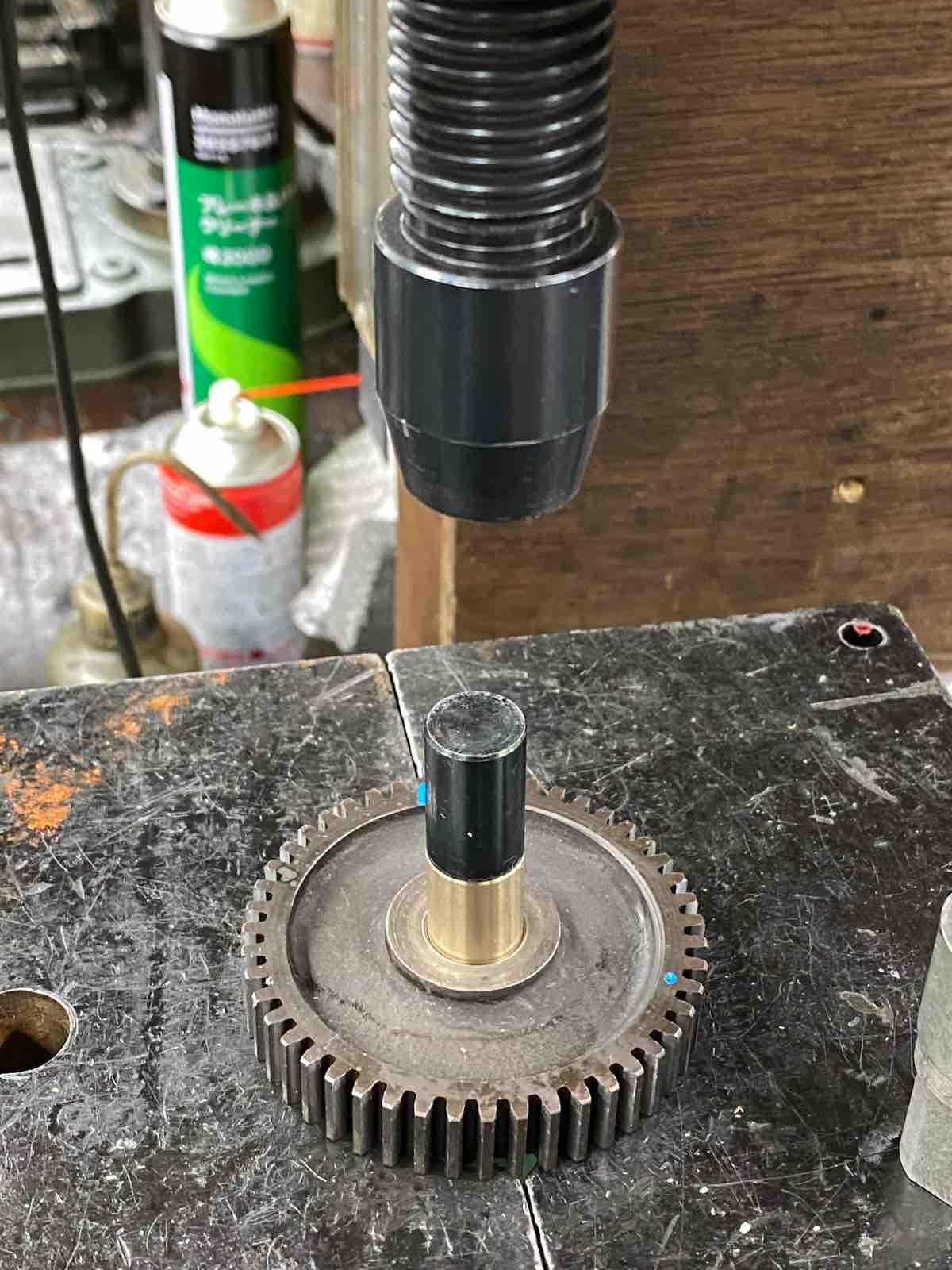

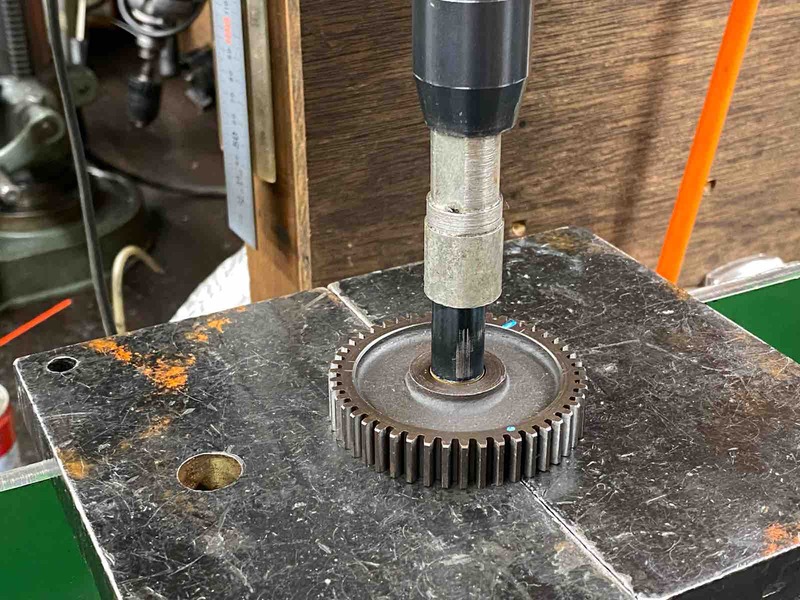

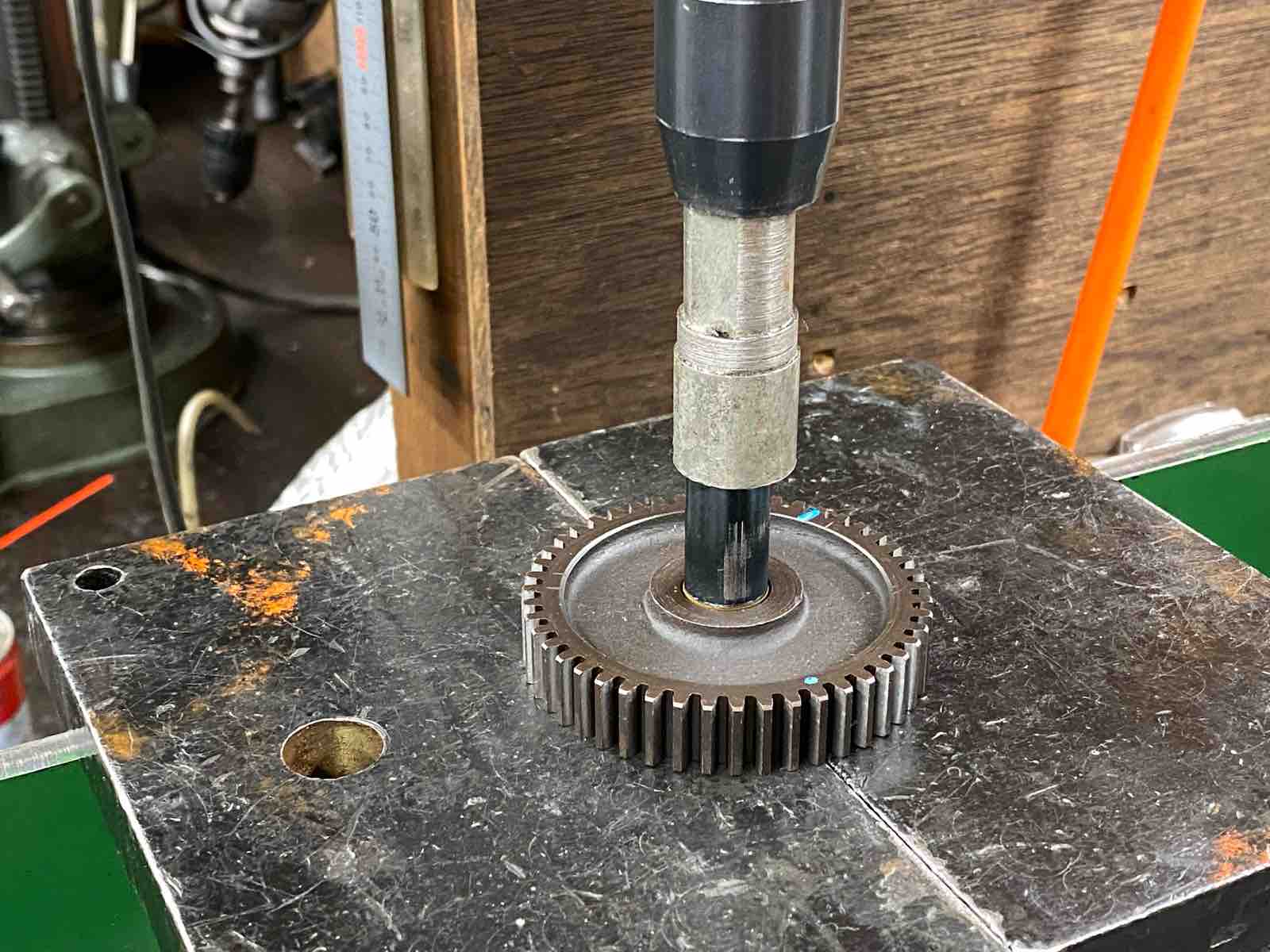

治具を油圧プレスで押して抜き取り。

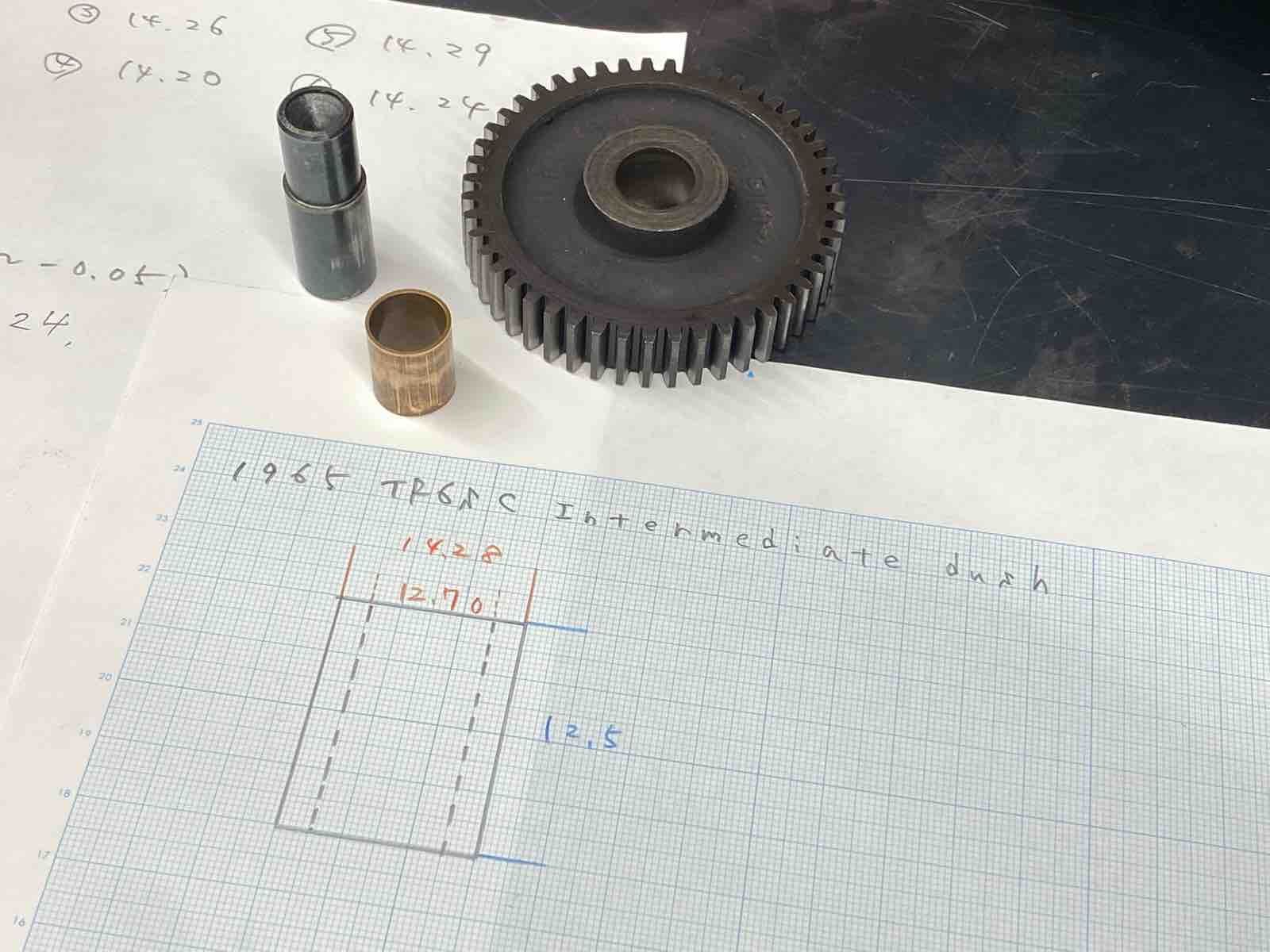

○抜き取ったギアを計測、図面作製。

○内外径共にスムーズに寸法が出てニッコリ。

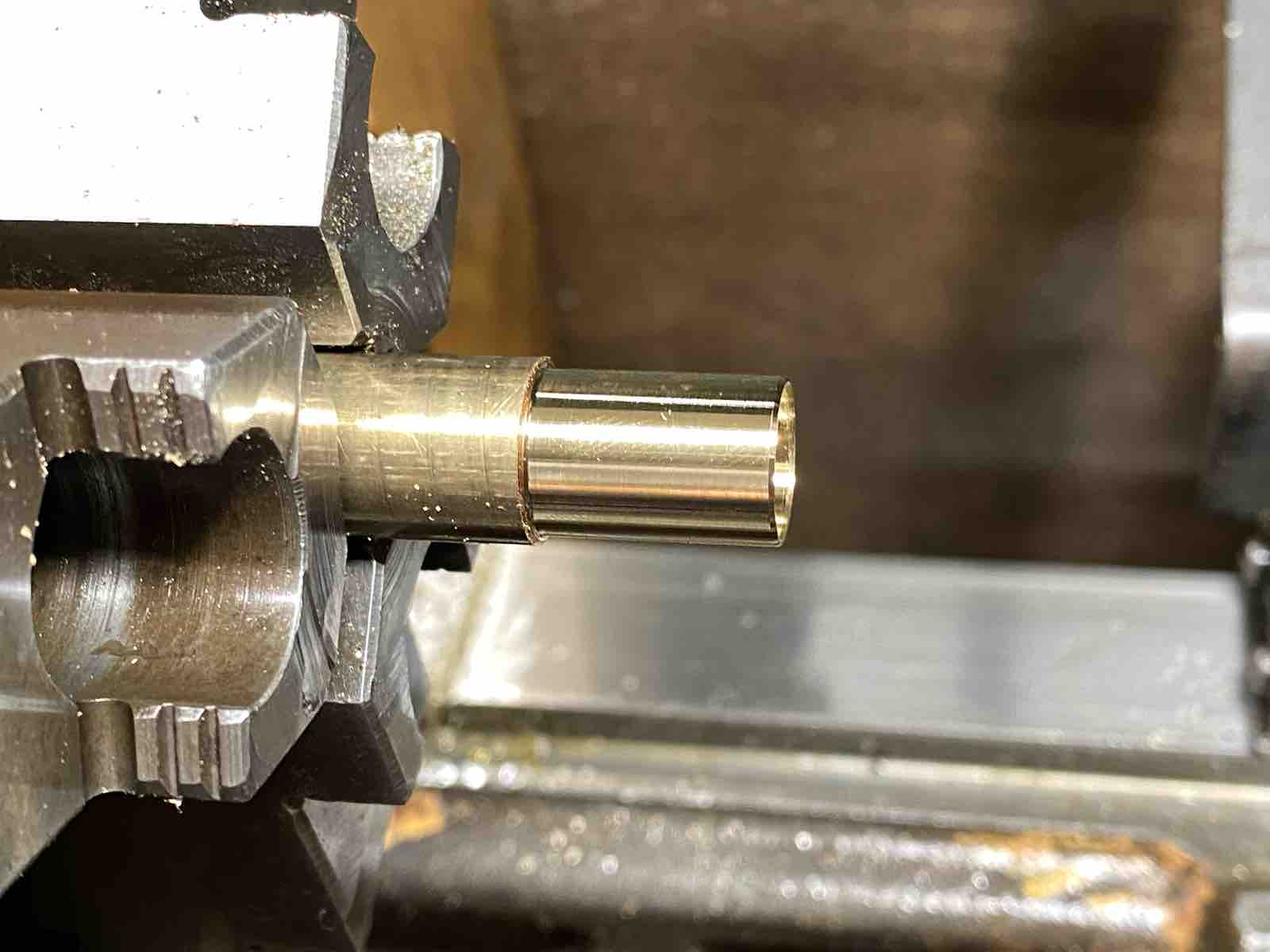

突っ切りで切断。


と、トラブル発生!寸法読み間違いで短く切ってしまった…。

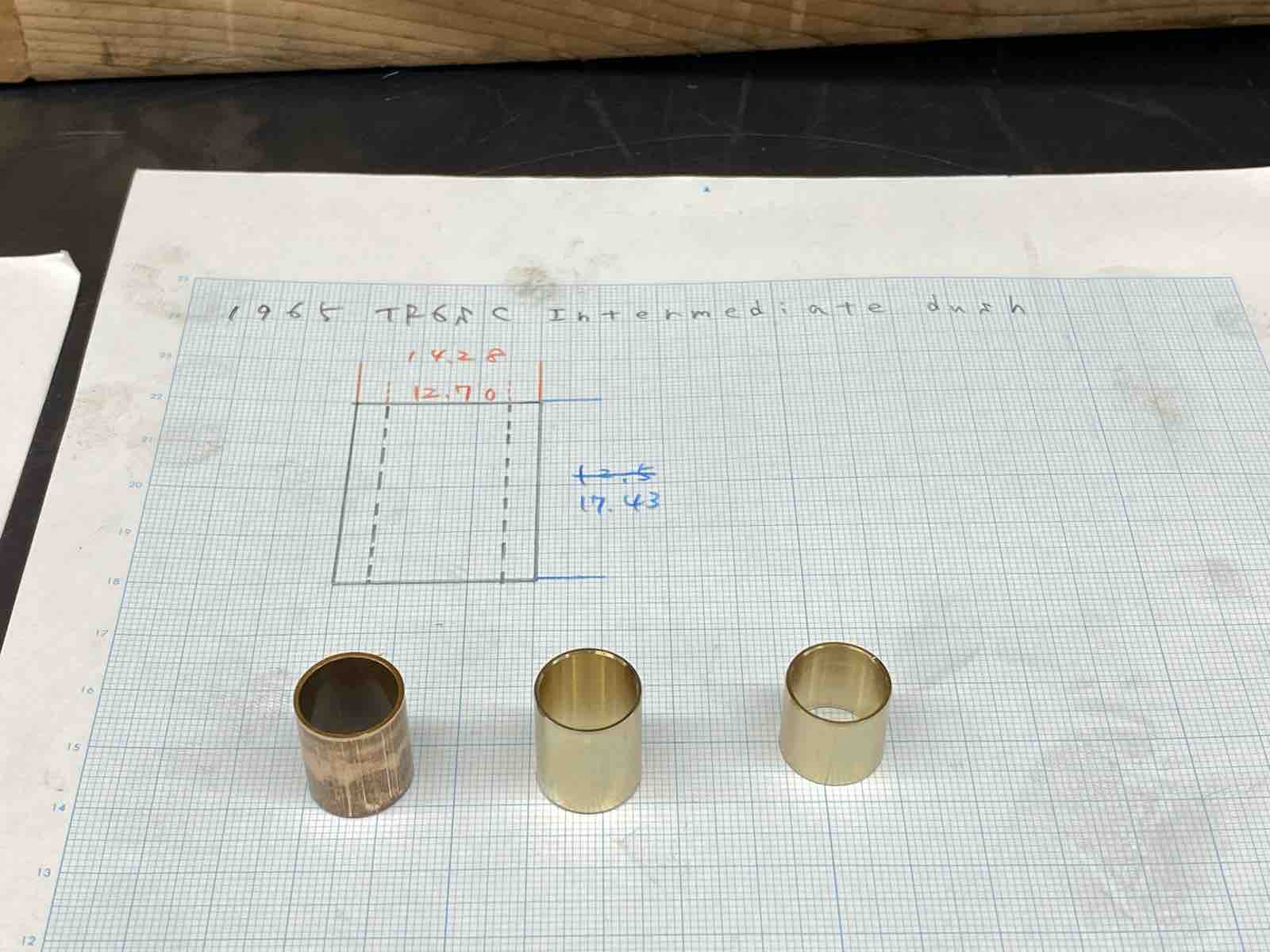

○膝から崩れ落ちそうになるが、気を取り直して再製作。

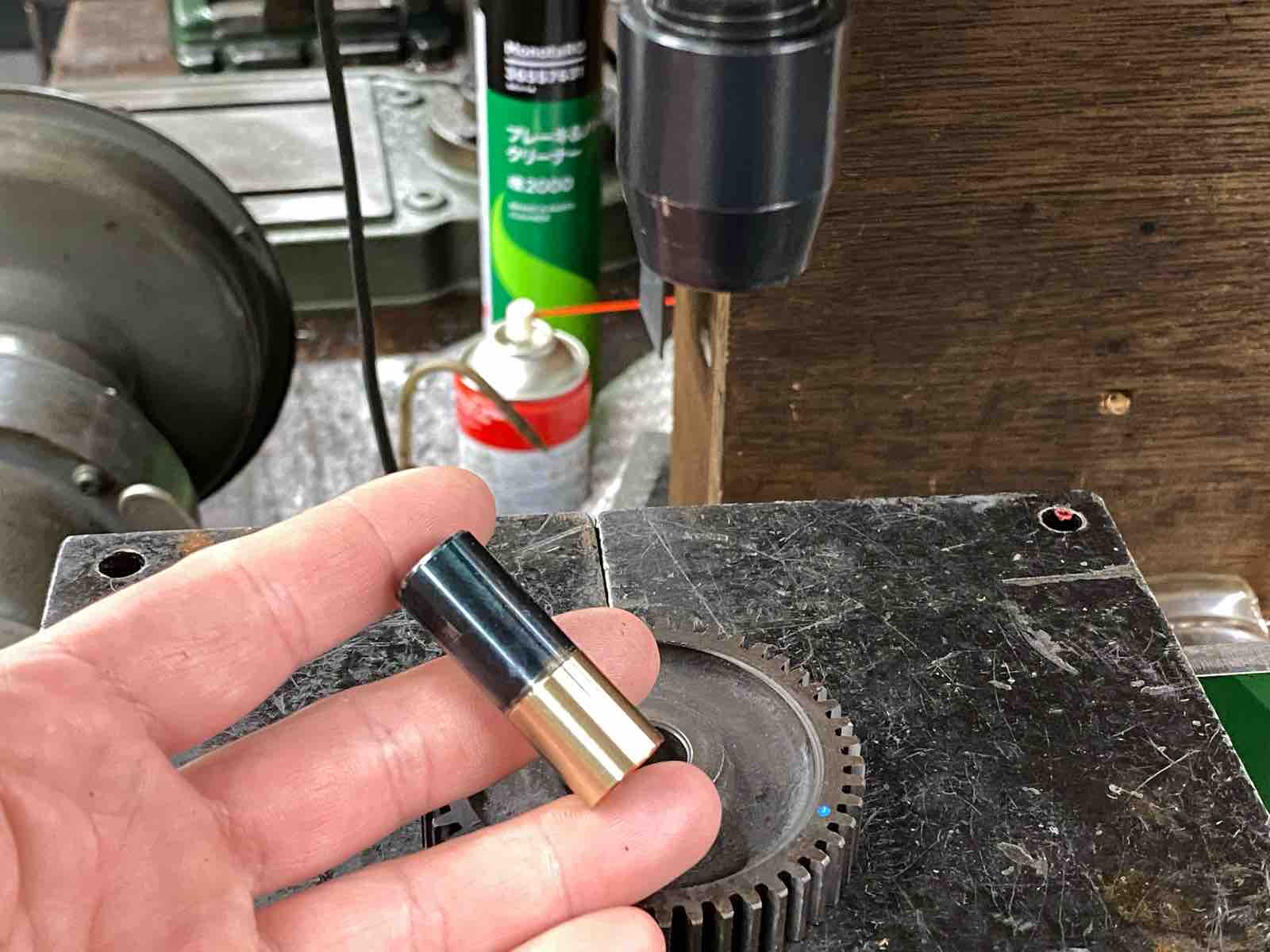

今度は間違わないよう慎重に再確認、かつ抜き取ったブッシュを脇に添えておいた。
