前回、荒削りをしたタイミング側カムシャフトブッシュ作製の続き。

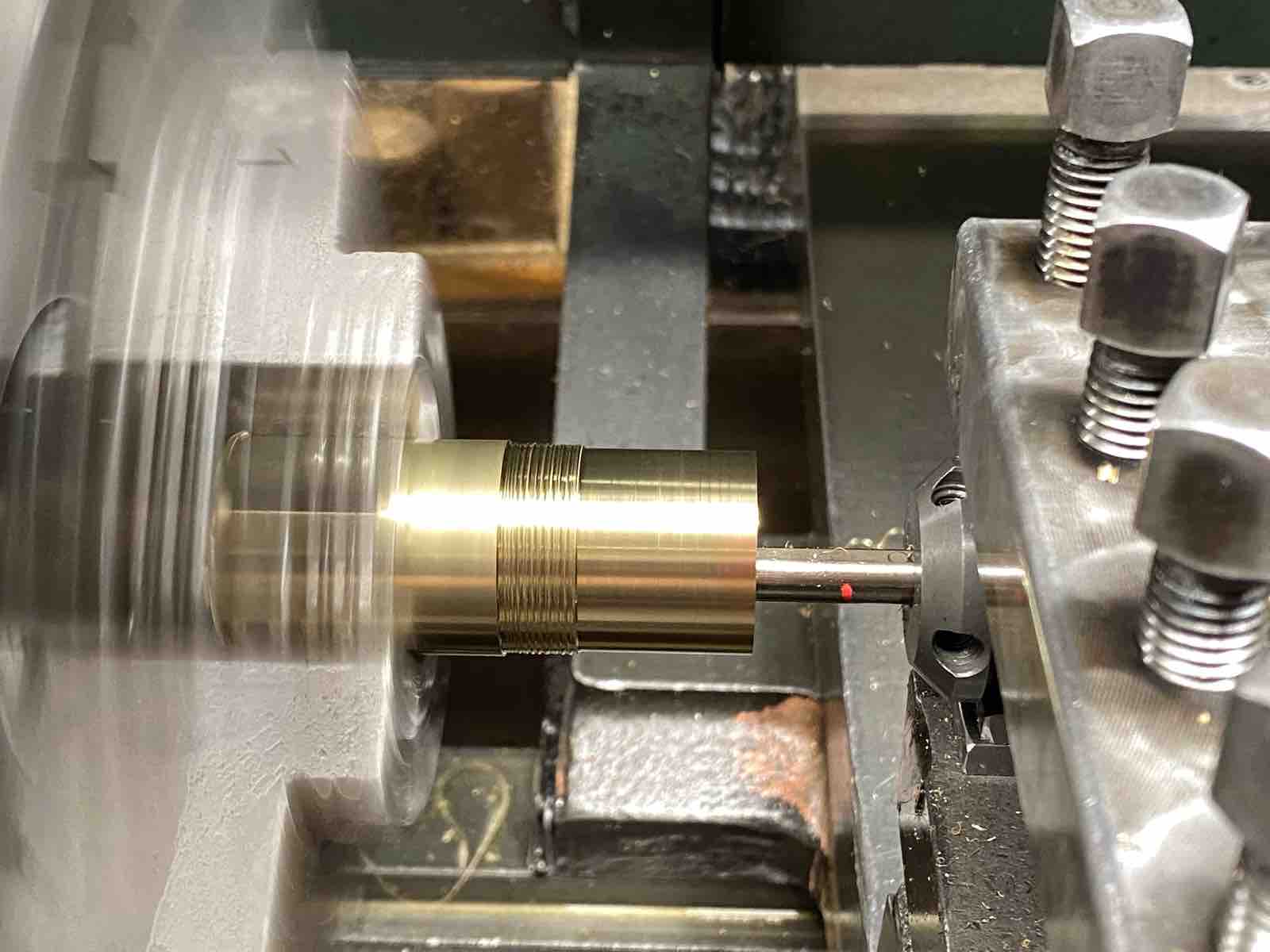

○チャックし直したのでダイヤルゲージで芯を出し、内径の仕上げ。

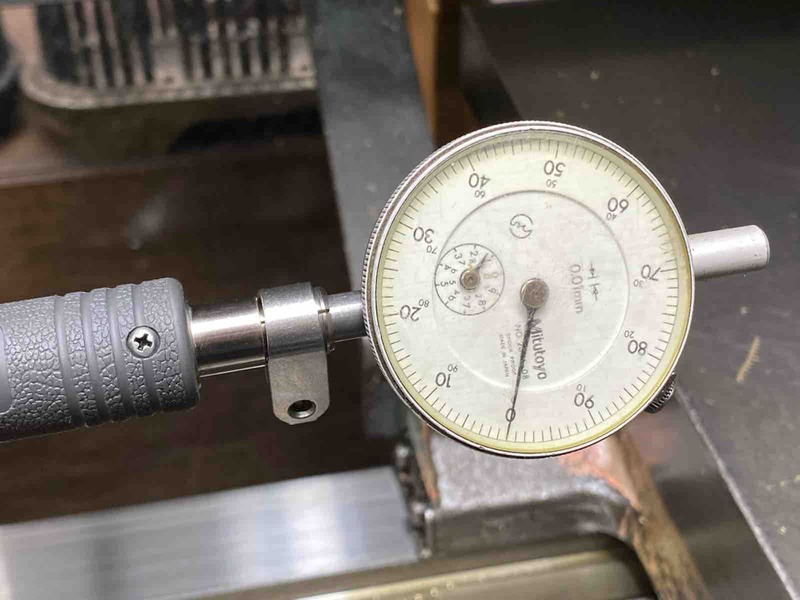

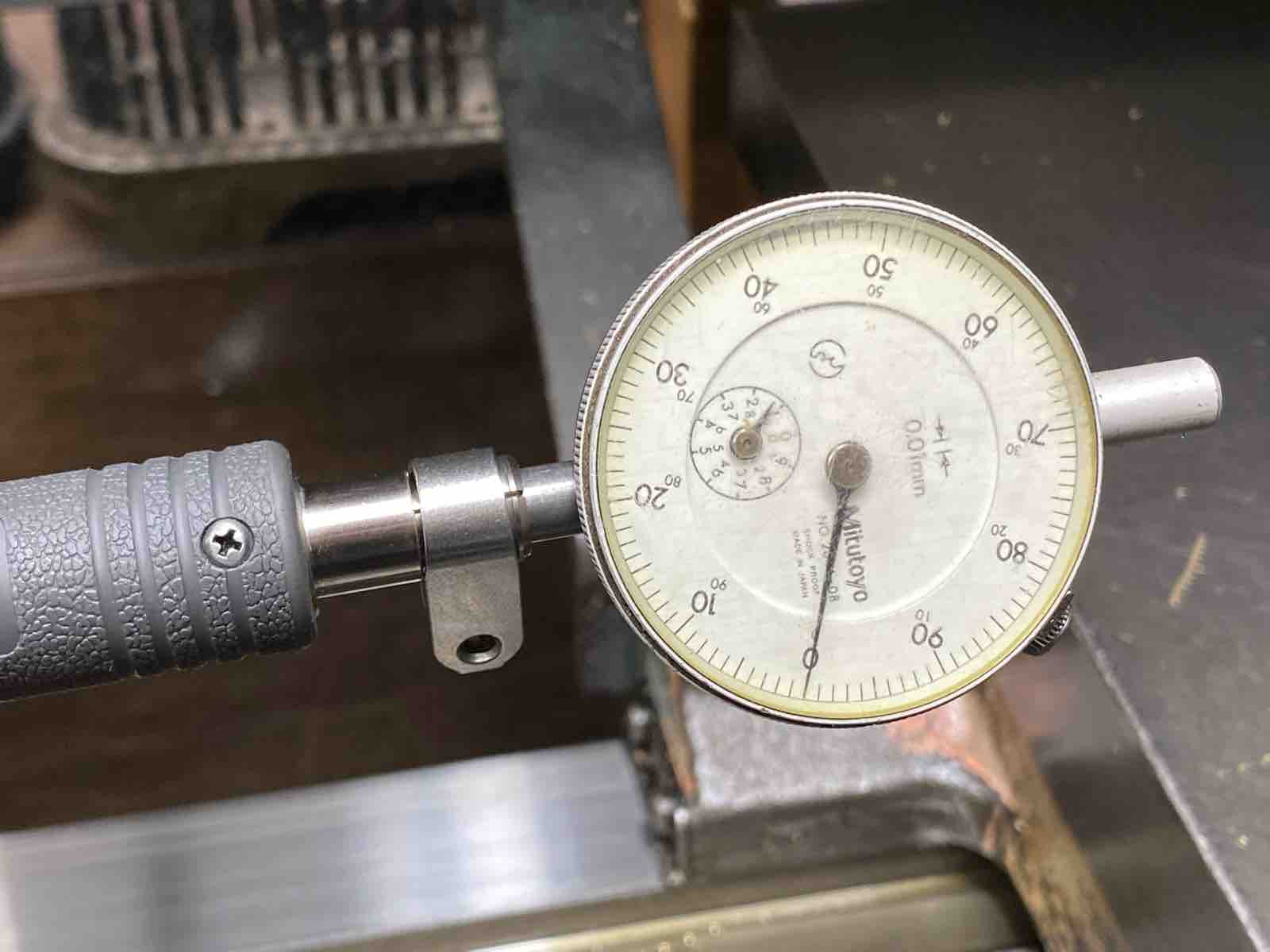

シリンダーゲージで計測、OK!

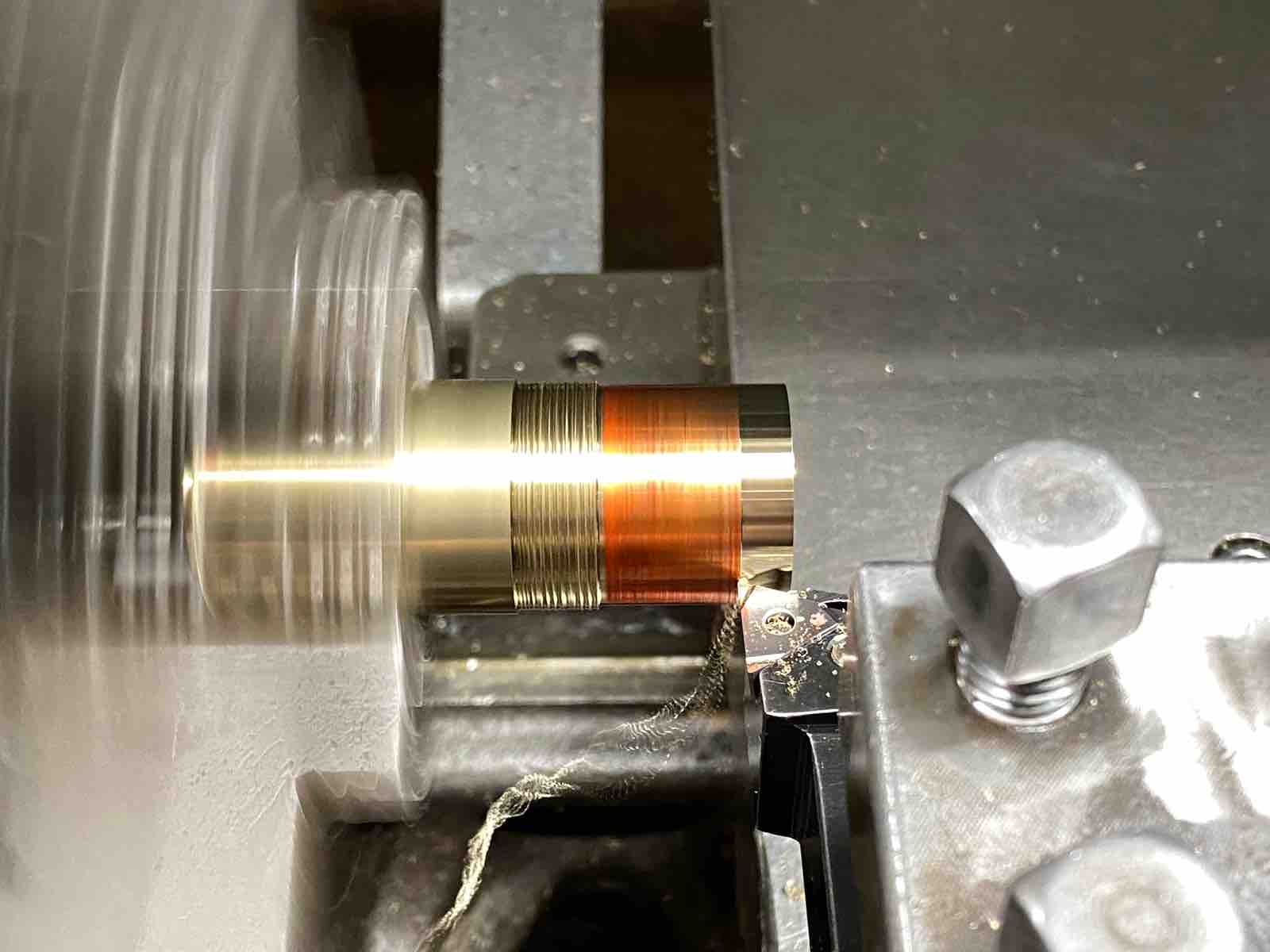

○外径の仕上げ。マジックで塗った部分が完全に削れた部分を0として、目標径まで削る。

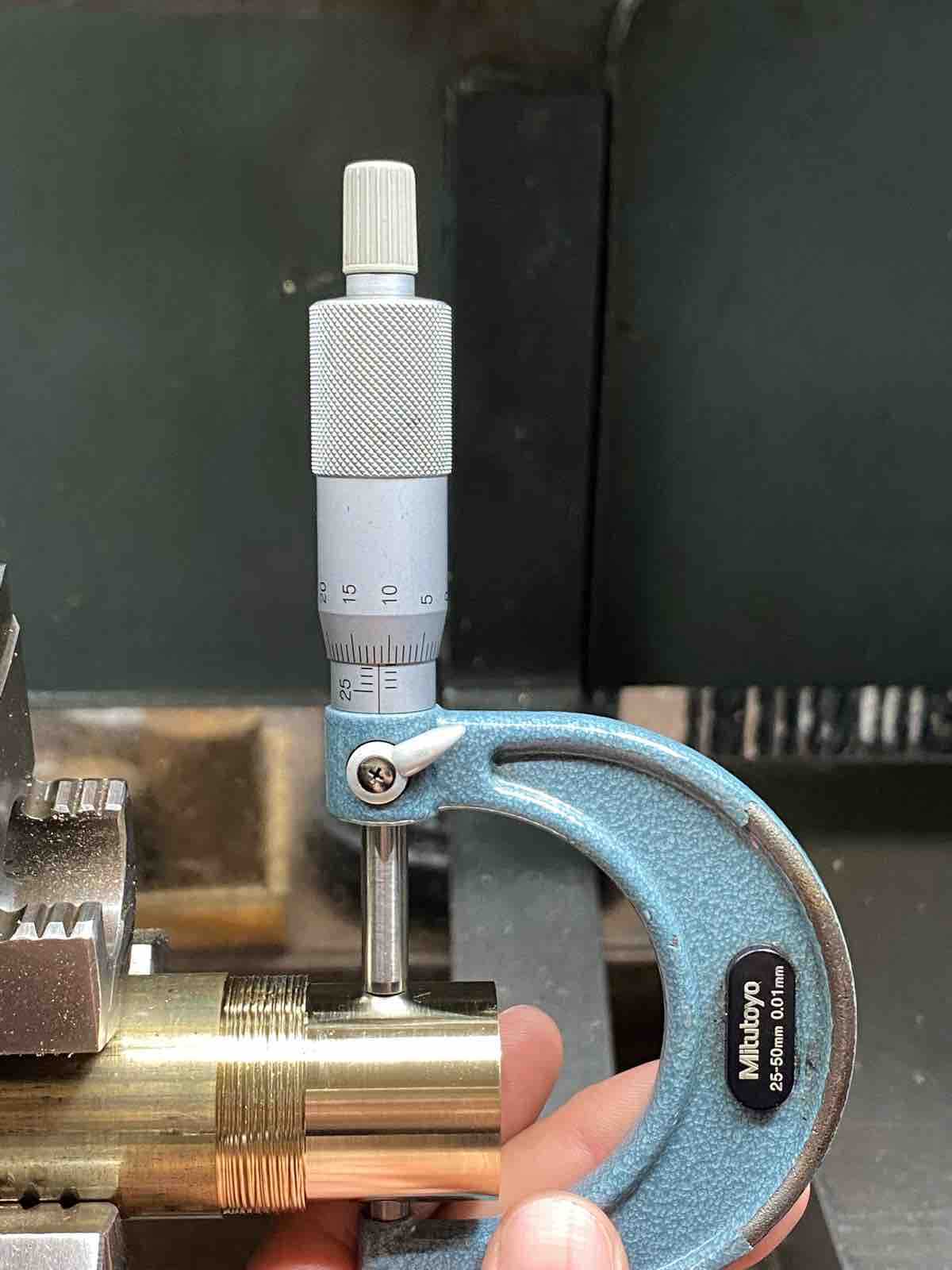

マイクロゲージで計測、OK!

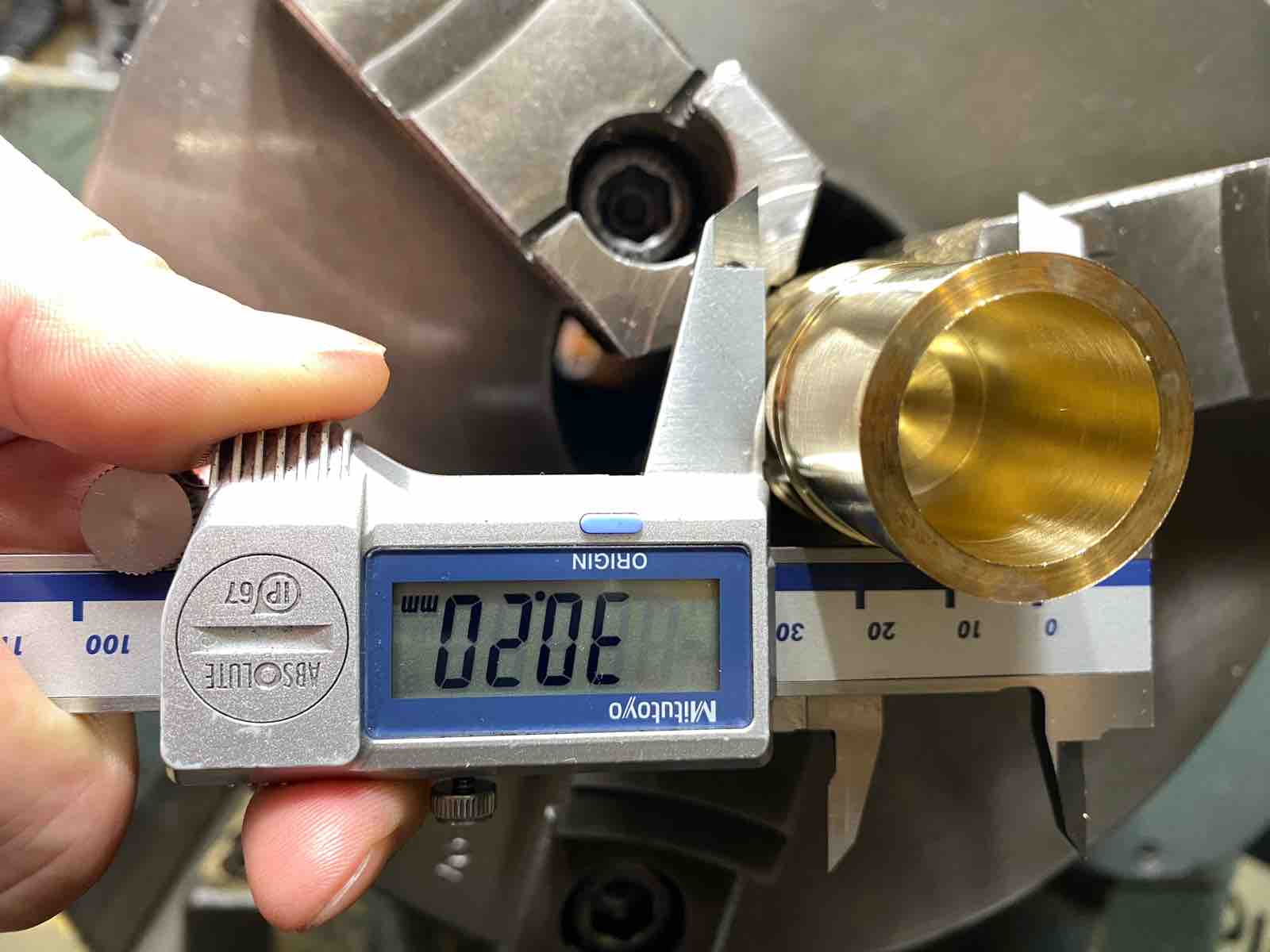

○ツバ部分をノギスで計測しながら削る。

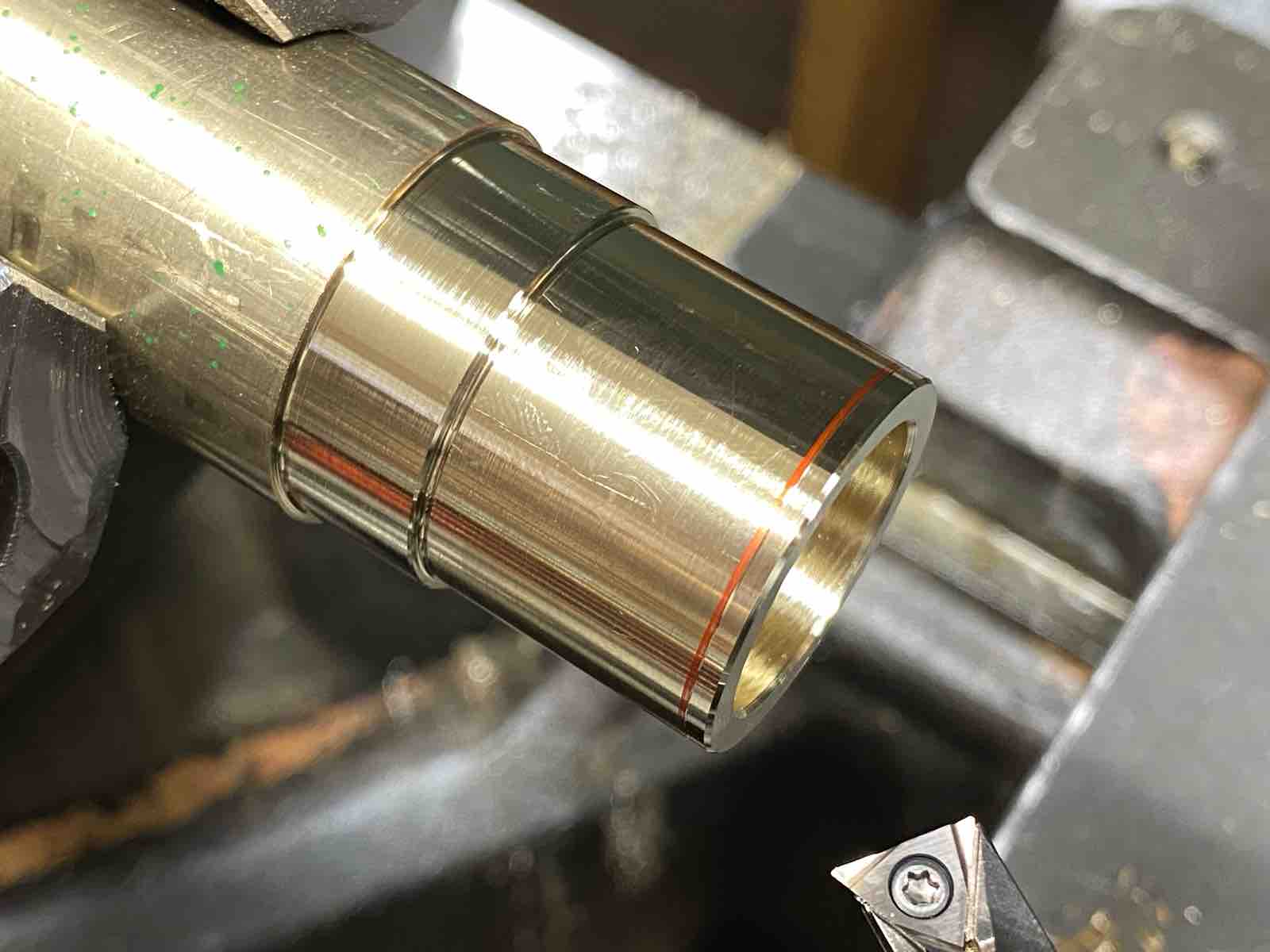

○圧入口に誘い込みの加工と内外径のC面取り。ツバ部分の首元膨らみを外径で削る。

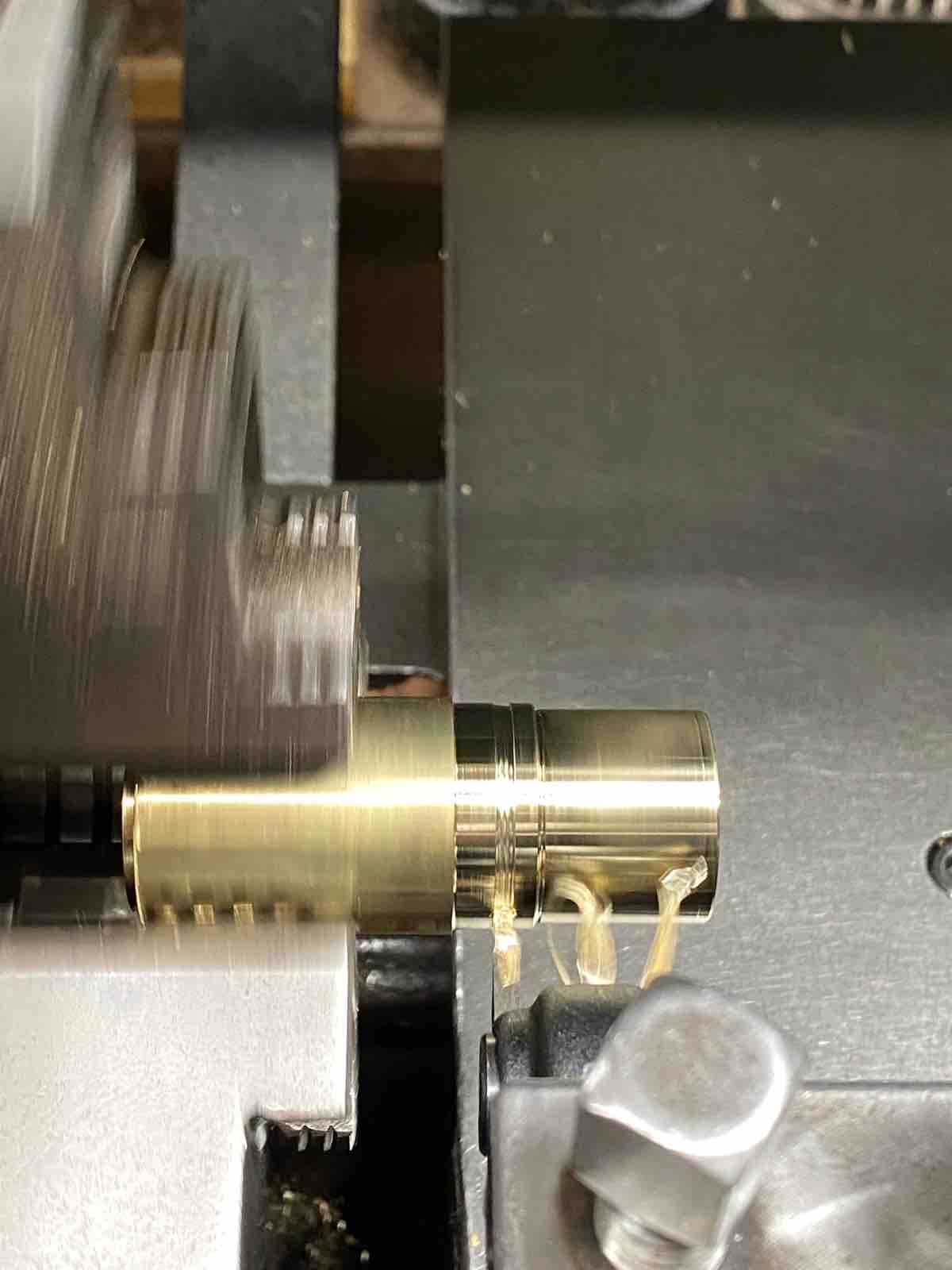

○長さ調整をするので、余裕を持って突っ切りで切断。

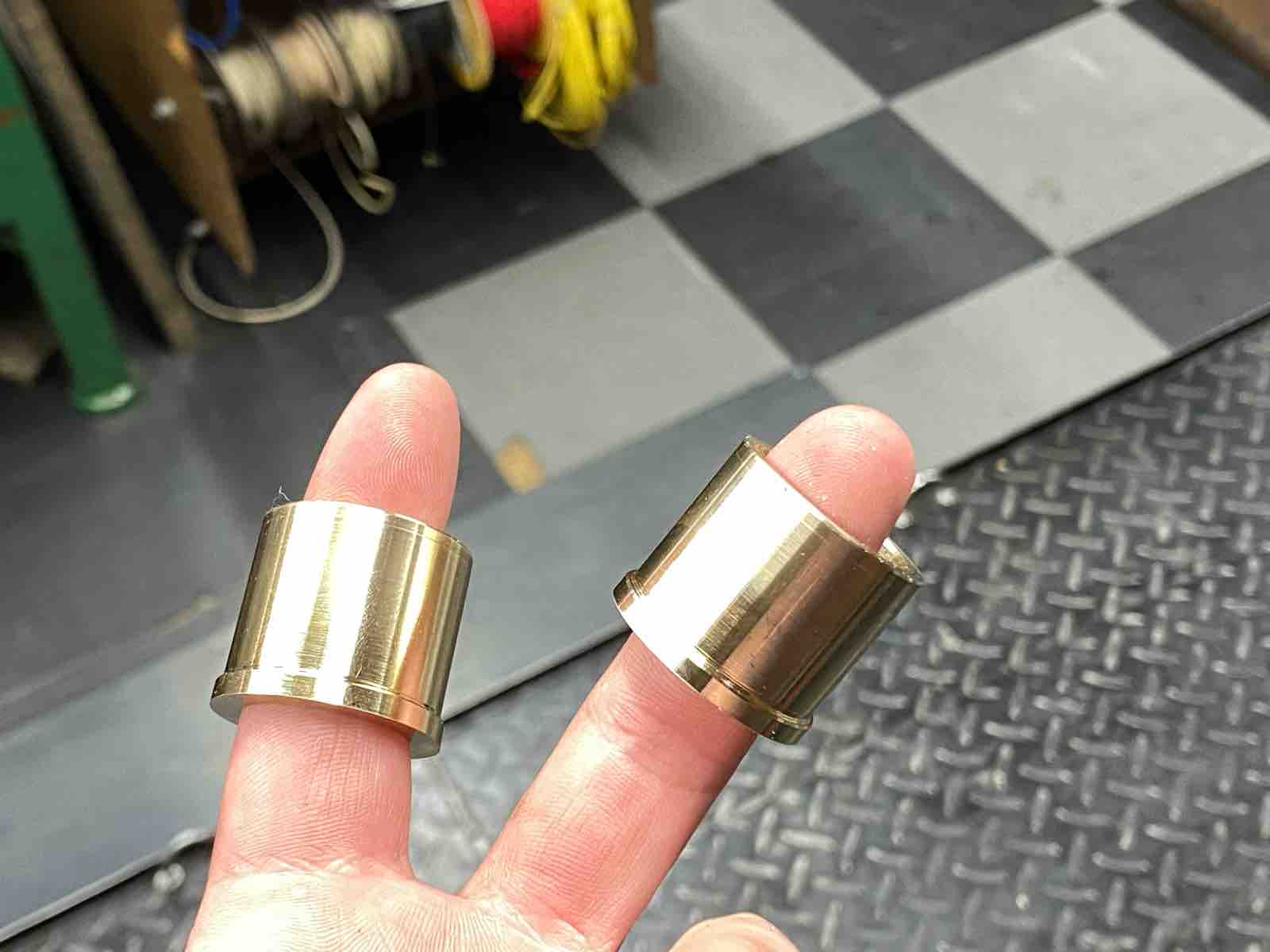

完成!次回は仕上げと圧入。
11日目 おわり
VMS 11日目 タイミング側、カムシャフトブッシュ仕上げ
前回、荒削りをしたタイミング側カムシャフトブッシュ作製の続き。
○チャックし直したのでダイヤルゲージで芯を出し、内径の仕上げ。
シリンダーゲージで計測、OK!
○外径の仕上げ。マジックで塗った部分が完全に削れた部分を0として、目標径まで削る。
マイクロゲージで計測、OK!
○ツバ部分をノギスで計測しながら削る。
○圧入口に誘い込みの加工と内外径のC面取り。ツバ部分の首元膨らみを外径で削る。
○長さ調整をするので、余裕を持って突っ切りで切断。
完成!次回は仕上げと圧入。
11日目 おわり
